隨著汽車智能化進程加速，車輛電氣系統方案持續演進。為滿足日益嚴格的功能安全要求，主機廠逐漸引入智能配電、冗余配電等新型方案，這給電氣系統的測試環節帶來了顯著影響。

智能配電測試

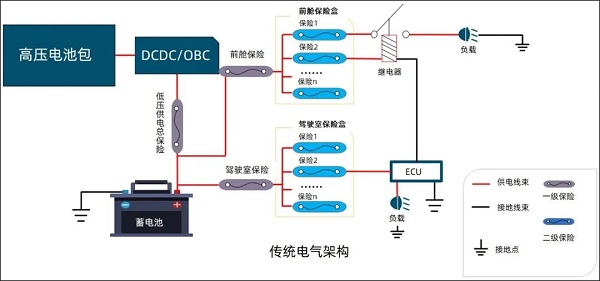

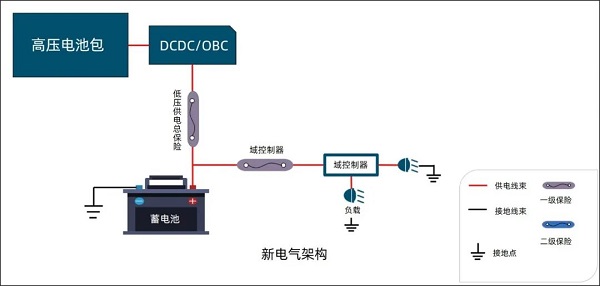

何為智能配電？下圖分別展示了傳統電氣架構以及較新的電氣架構，對比來看：

傳統電氣架構主要由各級熔斷式保險，配合繼電器完成回路配電；而較新的電氣架構保留了部分或完全取消熔斷式保險，更多地采用控制器完成回路配電，控制器實現配電所用到的方案，就是我們所說的智能配電。

實現配電的硬件方案，包括了HSD、LSD、HBD、Efuse等，它們主要是以mosfet為核心，集成控制、監測電路、通訊電路、診斷等模塊，以完成配電、保護等功能的一種集成電路。相較熔斷式保險+繼電器配電形式，有較為明顯的優勢。

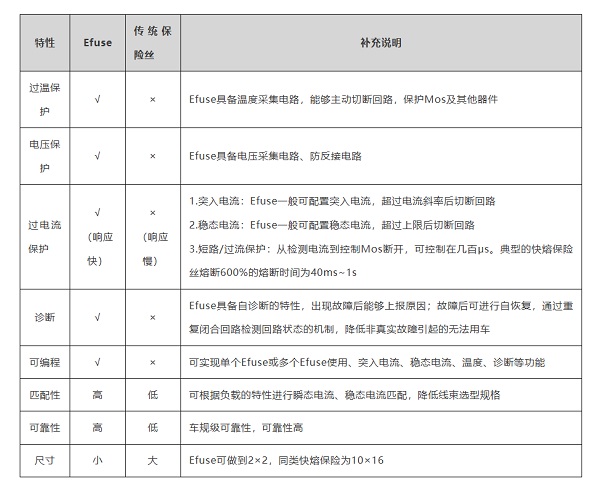

下表中對比了智能配電和傳統配電的差異，可以看到，智能配電可實現更復雜的保護及診斷邏輯，同時響應更快，體積更小，可靠性更高，可以滿足更復雜的需求。

但對于電氣性能測試來說，這些優勢卻帶來了不小的影響：

• 復雜的保護邏輯，影響了測試方法和測試思路，針對熔斷式保險的思路將不完全適用，如何更有針對性地完成測試？
• 復雜的保護邏輯同樣為測試實施帶來了影響，如何確保測試時無關的保護邏輯不會先行觸發？
• 更高響應性能，對設備提出了更高的要求，如何匹配合適的設備參數？

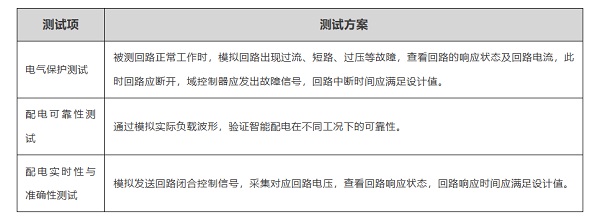

針對上述問題，經緯恒潤結合法規標準、測試經驗、電氣設計及產品開發經驗，規劃如下測試內容，同時針對性地制定了測試方法、測試設備及評價標準。

冗余配電測試

除智能配電外，在滿足更高功能安全需求的電氣設計中，冗余配電也起著重要作用。下圖為一種冗余配電方案示例，分為電源端冗余和負載端冗余。

電源端冗余主要由獨立的供電源構成雙路電網，由PNS（隔離器）實現兩路電網的隔離，供電源包含主動源（如DCDC）和被動源（如12V電池）。當單路電網出現故障時，PNS應識別故障，必要時迅速切斷兩路電網的連接，確保另一路電網不受故障影響。

負載端冗余主要是在負載供電端設計多路供電，確保一路供電失效后，負載仍能通過其他供電回路來保障功能正常運行或進入降級狀態。

冗余配電設計，可以降低功能失效概率，確保降級策略的執行，以提高車輛穩定性、安全性。但也同樣對電氣性能測試實施帶來了一些影響：

• 設計有冗余配電的車輛，在測試時如何接入設備？在哪里接入？不同點位接入是否有差異？
• 冗余配電保護策略的響應時間快，對設備同樣提出了更高要求，如何匹配合適的設備參數？
• 在測試內容上，是否需要針對冗余設計增加測試點位或測試方案?

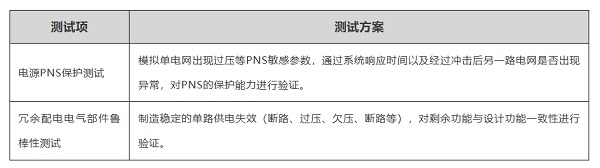

針對上述問題，經緯恒潤分析冗余配電特點，對已有測試項進行了方案更新，同時規劃了如下針對冗余配電的測試項，并制定了對應的設備方案。

總的來看，汽車電氣系統的不斷發展演進，對電氣性能測試帶來了不小的影響，需要針對性的制定新測試項、更新現有測試項，并針對性的制定設備解決方案，以確保測試的覆蓋度和結果的準確性。

經緯恒潤擁有13年深厚的電性能測試經驗，已累計服務40余家國內外客戶，成功交付30余套測試設備，并幫助30余家主機廠構建完善的電性能測試體系。同時，公司整合電氣設計、產品開發及測試實施團隊，通過高效的技術協同，持續優化解決方案，致力于為客戶提供涵蓋測試實施、設備配套與人員能力提升的一站式服務。
