第一章：緒論——氫能戰略與制氫電源的核心地位

傾佳電子引言：可再生能源制氫的時代背景與制氫電源的核心作用

在全球“雙碳”目標的推動下，能源結構向清潔、低碳轉型已成為不可逆轉的趨勢。在這一進程中，氫能，尤其是通過可再生能源電力電解水制取的“綠氫”，因其清潔無碳的特性，被視為未來能源體系的重要組成部分。制氫電源作為整個綠氫生產鏈中的核心設備，其作用至關重要，它充當著連接電網與電解槽的“橋梁”。制氫電源的性能直接決定了制氫系統的整體轉換效率、運行穩定性以及經濟性。

隨著風力、光伏等可再生能源發電的快速發展，制氫電源所面臨的運行環境已從傳統的穩定工業電網，轉變?yōu)椴▌有詮?、間歇性明顯的“弱電網”或“離網”場景。這種變化對制氫電源提出了全新的、更為嚴苛的技術要求。它不僅需要將交流電或直流電高效轉換為電解水所需的大電流直流電，還要具備對電網能量波動的快速適應能力，同時確保電能質量，以減少對電網的沖擊。因此，制氫電源已從一個簡單的電能轉換設備，演變?yōu)橐粋€集高效功率變換、智能控制和電能質量管理于一體的綜合性“電氫接口”。

電解水制氫技術概述與電源負載特性

電解水制氫技術主要包括堿性電解槽（ALK）、質子交換膜電解槽（PEM）和固體氧化物電解槽等幾種類型。其中，堿性電解法是一項成熟技術，工業應用廣泛，但其動態響應速度相對較慢。相比之下，PEM電解水制氫技術因其反應過程無污染、動態響應速度快、高負載靈活性（運行范圍可達5%~120%）等優勢而備受關注，尤其適用于與波動性強的可再生能源直接耦合的場景。

無論采用何種技術，電解槽作為制氫電源的負載，其電氣特性對電源設計至關重要。電解槽通常需要大電流、低電壓的直流電才能高效工作。更關鍵的是，電解槽對直流輸出電壓的紋波非常敏感。過高的電壓紋波不僅會降低電解效率，還可能對電解槽電極造成損害，縮短設備壽命。PEM電解槽的快速動態響應特性，要求配套的制氫電源必須具備同樣快速的功率調節能力，以實時匹配風光發電的功率變化。因此，制氫電源的設計必須綜合考慮電解槽的負載特性，以確保高效、穩定和長壽命的制氫過程。

第二章：制氫電源拓?fù)涞难葑兣c技術分析

2.1 傳統制氫電源：以晶閘管（SCR）整流器為代表

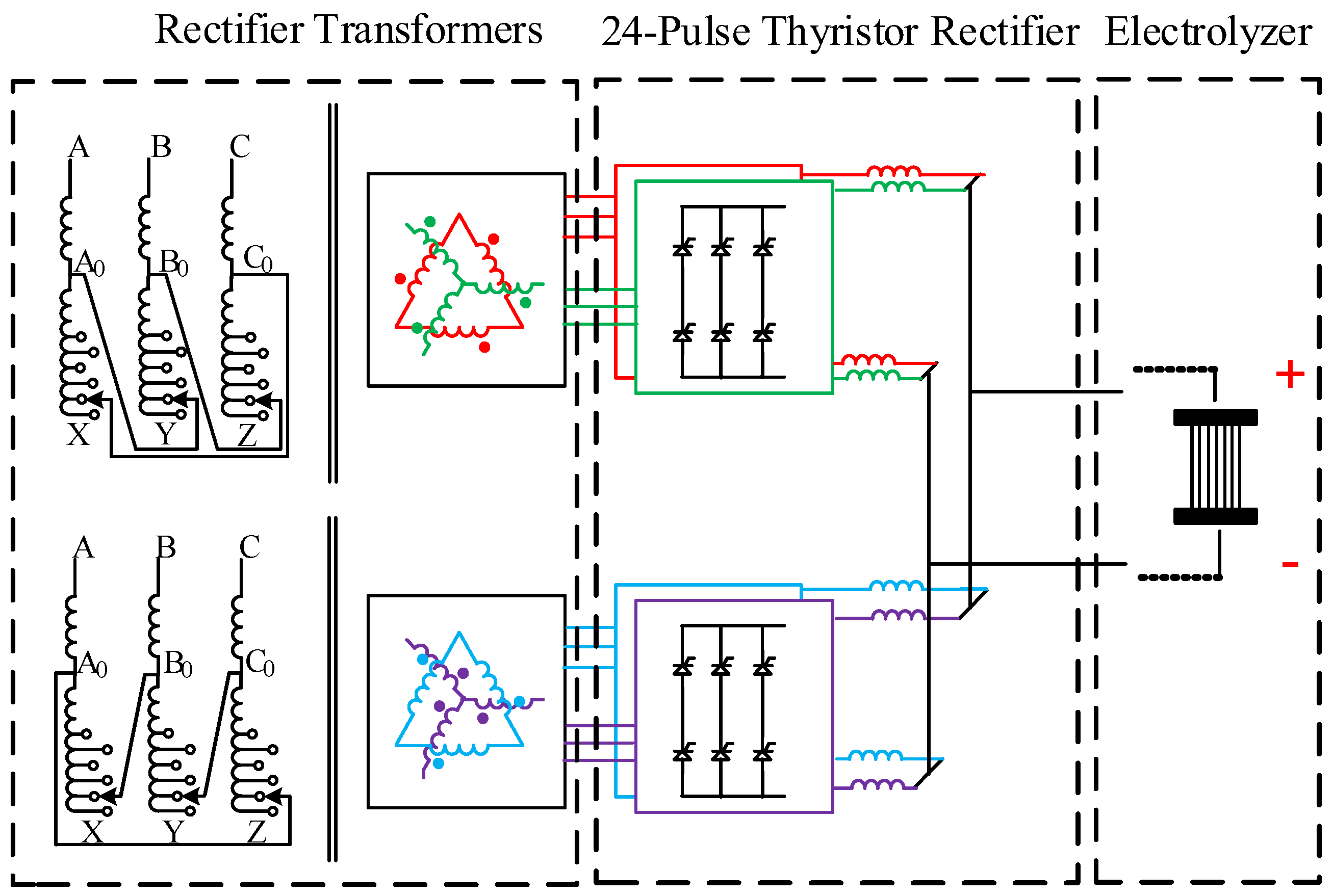

制氫電源的發展歷史悠久，早期的主流方案是以晶閘管（SCR）為核心的整流器。這種技術在氯堿行業已有超過40年的成熟應用經驗，能夠滿足高電壓、大電流的工作環境。其基本拓?fù)浣Y(jié)構通常采用多脈沖整流，如6脈沖或12脈沖整流，通過控制晶閘管的導通相位角來調節輸出直流電壓。

盡管技術成熟，但晶閘管電源存在顯著的局限性。其半控型特性使得輸入電流波形偏離正弦波，導致產生大量高次諧波，即總諧波畸變率（THDi）高。這些諧波不僅污染電網，還可能對相連設備造成影響，因此通常需要額外加裝諧波補償或抗諧波裝置來滿足電網要求。雖然可以通過增加脈波數，如采用12脈波甚至96脈波整流來部分改善諧波問題，但這增加了系統的復雜性和成本，并不能從根本上解決問題。此外，晶閘管相控的固有特性導致其功率調節響應速度較慢，通常為秒級，這使其難以快速響應風光發電的功率波動。在低負荷運行條件下，其轉換效率也會明顯下降。這些缺點使得晶閘管整流器在需要與可再生能源深度耦合的現代制氫場景中逐漸顯露出劣勢。

2.2 現代制氫電源：基于全控型IGBT的PWM整流器方案

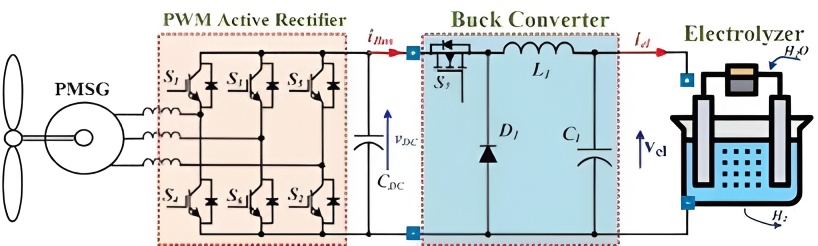

為了克服晶閘管電源的局限性，現代制氫電源技術已轉向基于IGBT（絕緣柵雙極晶體管）的全控型PWM整流器方案，其中以主動前端（AFE）整流器為代表。AFE整流器是一種可控整流器，利用IGBT的全控開關特性，通過正弦波PWM（脈寬調制）控制，實現了交流和直流系統間的雙向能量傳輸。

這一方案的核心優勢在于其卓越的電網友好性。通過PWM控制，AFE能夠生成接近正弦波的輸入電流，將總諧波畸變率（THDi）控制在3%以下，并且可以實現接近1的功率因數控制。這極大地減少了對電網的污染，降低了對電網的沖擊，使其能夠更好地適應弱并網或純離網的制氫場景。

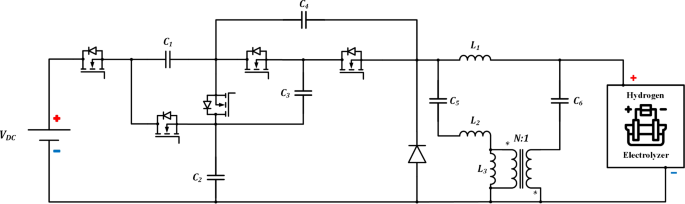

現代制氫電源普遍采用AC/DC+DC/DC的兩級拓?fù)浣Y(jié)構。其中，DC/DC變換器通常采用模塊化、多相交錯并聯的拓?fù)?，如三相交錯并聯LLC諧振變換器。這種設計能夠通過交錯并聯技術，有效增大電流輸出能力并大幅降低輸出電流紋波，滿足電解槽大電流、低紋波的工況要求。此外，模塊化設計使得系統可以方便地進行擴容，以適應兆瓦級及以上的大功率電解槽需求。

IGBT方案的綜合優勢使其成為可再生能源制氫的主流選擇。其響應速度可達到百毫秒級，能夠快速平抑新能源發電的功率波動，實現“柔性制氫”。在整個功率范圍內，其轉換效率通常在97%以上，遠高于晶閘管電源在低負荷時的效率。這種技術從根本上改變了制氫電源的角色，使其從被動接受電能的設備，轉變?yōu)橐粋€能夠主動調節、與電網深度互動的智能接口，有力支撐了風光氫一體化項目的建設。

表1：制氫電源主流技術路線對比

第三章：SiC功率模塊的技術優勢與在制氫電源中的作用

3.1 SiC與IGBT/Si-MOSFET的性能對比：深層物理與器件級分析

碳化硅（SiC）是一種寬禁帶半導體材料，其獨特的物理特性賦予了SiC功率器件遠超傳統硅（Si）基IGBT和MOSFET的性能。這些優勢源于其寬禁帶寬度、高臨界電場和高熱導率等材料特性，使其能夠?qū)崿F(xiàn)更高的耐壓、更低的導通電阻和更高的開關速度。

在導通和開關損耗方面，SiC MOSFET展現出革命性的優勢：

導通損耗：SiC MOSFET的導通電阻(RDS(on)?)非常低，并且其隨溫度的變化趨勢比Si基器件更為平緩。這使得SiC器件在高溫下仍能保持較低的導通損耗，提高系統效率。例如，BMF80R12RA3模塊在 175°C時的RDS(on)?（26.7 mΩ）相對于25°C時（15.0 mΩ）的比值約為1.8。

開關損耗：SiC MOSFET的開關速度極快，且沒有IGBT中存在的“拖尾電流”現象。IGBT的拖尾電流導致其在關斷時有相當大的損耗，需要較長的時間才能完全關斷，而SiC MOSFET則能快速收斂至關斷狀態。這種差異使得SiC器件的開關損耗遠低于IGBT。例如，東芝的SiC MOSFET替代IGBT后，總損耗降低了約41%。

體二極管反向恢復：SiC MOSFET的體二極管具有極小的反向恢復電荷（Qrr?）和反向恢復能量（Err?）。部分SiC模塊，如BASiC的BMF240R12E2G3，甚至在內部集成了SiC肖特基二極管（SBD），這進一步降低了二極管續流時的管壓降和反向恢復損耗，顯著提高了模塊的可靠性，并降低了導通電阻（ RDS(on)?）隨使用時間漂移的風險。

3.2 SiC模塊在制氫電源中的核心應用價值

將SiC功率模塊應用于制氫電源，不僅是簡單的器件替換，更是對整個電源系統性能的革命性提升。

提升系統效率：SiC器件的低導通和低開關損耗直接轉化為更高的系統效率。仿真數據顯示，在焊機應用中，即使將開關頻率從IGBT時代的20kHz提升到SiC的80kHz，BMF80R12RA3 SiC模塊的總損耗僅為傳統IGBT模塊的一半左右，使整機效率提高了約1.58個百分點。在電機驅動應用中，BMF540R12KA3 SiC模塊在12kHz開關頻率下，效率高達99.39%，而IGBT模塊在6kHz下的效率僅為97.25%。這種效率提升對于制氫這種電力消耗巨大的應用至關重要，能顯著降低“綠氫”的生產成本。

提高功率密度與減小體積：SiC的低開關損耗允許系統工作在更高的開關頻率下。這意味著變壓器、電感和電容等無源器件的尺寸可以大幅減小。最終結果是，制氫電源的功率密度顯著提高，設備體積和重量得以減小，為系統設計帶來更大的靈活性。

改善動態響應速度：SiC器件的快速開關特性和低損耗使其能夠支持更高的控制帶寬。這使得制氫電源能夠以更高的精度和更快的速度跟蹤可再生能源發電的功率波動，為實現真正的“柔性制氫”提供了硬件基礎。

優化系統可靠性：SiC器件能夠工作在高達175°C的結溫下，這使得它在惡劣環境下仍能穩定運行。此外，高性能的封裝材料也至關重要。例如，BASiC的62mm模塊采用了 Si3?N4? AMB陶瓷基板，其在導熱性、抗彎強度和熱膨脹系數方面表現優異。與傳統的 Al2?O3?或AlN基板相比，Si3?N4?在經過1000次溫度沖擊試驗后仍能保持良好的接合強度，這對于高功率、高熱循環的制氫電源具有重要的可靠性保障。

3.3 SiC功率模塊的驅動與保護：米勒鉗位技術的必要性

SiC MOSFET的高速開關特性雖然帶來了性能優勢，但也帶來了新的驅動挑戰，其中最突出的就是米勒效應（Miller effect）導致的誤導通風險。在半橋或全橋拓?fù)渲?，?dāng)一個開關管快速開通時，橋臂中點電壓會產生極高的dv/dt。這個

dv/dt會通過關斷狀態的對管的柵-漏寄生電容（Cgd?）產生一個米勒電流(Igd?)，其大小與dv/dt成正比。這個米勒電流在流經門極關斷電阻（ Rg(off)?）時，會產生一個電壓，抬升對管的門極電壓。由于SiC MOSFET的門檻電壓（ VGS(th)?）較低，門極電壓的微小抬升就可能使其誤導通，從而造成橋臂直通，導致設備損壞。

為了解決這一問題，米勒鉗位（Miller Clamp）技術應運而生。驅動芯片的米勒鉗位功能通過一個專門的引腳（Clamp）連接到SiC MOSFET的門極。當SiC MOSFET關斷期間，其門極電壓下降到預設閾值（例如2V）以下時，驅動芯片內部的米勒鉗位開關（T5）被導通，為米勒電流提供了一條阻抗更低的泄放路徑。這樣，米勒電流不再流經高阻抗的 Rg(off)?，而是通過低阻抗的鉗位回路被快速泄放至負電源軌，從而有效抑制門極電壓的抬升，防止誤導通的發生。在沒有米勒鉗位的情況下，仿真顯示下管的門極電壓可能被抬升至7.3V，而使用了米勒鉗位功能后，電壓則被鉗制在2V。

這表明，米勒鉗位技術對于SiC MOSFET的穩定可靠運行至關重要。它不再是一個可有可無的附加功能，而是確保高頻、高功率密度制氫電源系統安全運行的關鍵。

表2：BASiC SiC MOSFET模塊關鍵參數一覽

表3：SiC模塊與IGBT在典型應用工況下的性能對比

第四章：制氫電源的關鍵技術要求與未來發展方向

4.1 制氫電源的核心性能指標

隨著制氫技術與可再生能源發電的深度融合，對制氫電源的核心性能指標提出了明確而嚴格的要求：

高效率與低損耗：效率是制氫成本的關鍵因素之一。SiC技術在導通和開關損耗方面的優勢，為制氫電源實現99%甚至更高的效率提供了可能，從而直接降低了電能消耗，提升了“綠氫”的經濟競爭力。

低諧波（THDi）與高功率因數：為滿足并網標準，減少對電網的污染，制氫電源需要具備卓越的電能質量控制能力。全控型PWM整流器配合SiC器件的高速開關能力，可將THDi控制在3%以內，同時實現接近1的功率因數。

快速動態響應與寬功率調節范圍：為了適應風光發電的波動性，制氫電源必須具備百毫秒級的快速響應能力，并在10%~110%的寬功率范圍內進行調節，以實現真正的柔性制氫，避免從電網取電，確保制氫過程的綠色純度。

低直流紋波：電解槽作為電化學負載，對直流電壓紋波非常敏感。制氫電源需要將直流電壓紋波控制在1%以內，以保護電解槽電極，提高制氫效率和設備壽命。

4.2 技術融合與趨勢展望

制氫電源的未來技術路線圖已不再是孤立的，而是與電解槽、可再生能源發電、電網深度耦合的系統性工程。

與可再生能源的深度融合：制氫電源正在成為“電氫融合”的關鍵樞紐。通過其快速響應和智能控制，可以平抑新能源發電的出力波動，為新型電力系統提供靈活調節能力。

大型化與模塊化：隨著電解槽制氫規模從MW級向更高功率發展（15MW甚至20MW），制氫電源的功率也需同步提升。模塊化設計是實現這一目標的關鍵。它不僅能夠通過多模塊并聯實現柔性擴容，還能提高系統的可靠性和可維護性。

智能化與數字化：未來的制氫電源將集成先進的控制算法，具備遠程監控、故障診斷和預測性維護等功能。這種智能化和數字化將進一步提高系統自動化水平和運維效率。

SiC技術與制氫電源的深度綁定：SiC技術是實現上述愿景的底層技術基石。它通過提供高效率、高功率密度、高可靠性的硬件平臺，為上層的智能控制和多能源融合提供了無限可能。隨著SiC器件國產化率的提升和成本的進一步下降，SiC功率模塊在制氫電源中的應用將愈加廣泛，成為推動氫能產業規?；l(fā)展的核心動力。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

第五章：傾佳電子結論與展望

制氫電源的技術演進是一部從“半控”到“全控”，從“低頻”到“高頻”的變革史。以晶閘管（SCR）為代表的傳統方案，雖然在工業應用中積累了豐富的經驗，但其在諧波抑制、動態響應和效率方面的局限性，已無法滿足可再生能源制氫場景的嚴苛要求。而以IGBT為核心的PWM整流方案，通過實現全控、高頻、低諧波和快速響應，成功解決了傳統方案的痛點，成為當前的主流技術路線。

在這一變革浪潮中，碳化硅（SiC）功率模塊正扮演著顛覆性的角色。SiC器件憑借其卓越的物理特性，在導通和開關損耗、開關速度、耐高溫等多個維度上全面超越了IGBT。這些優勢在制氫電源中轉化為實實在在的效益：系統效率顯著提升、功率密度大幅增加、動態響應速度更快，以及整體可靠性得到優化。SiC模塊使制氫電源能夠以更高的效率將波動性的可再生能源電力轉換為穩定的直流電，同時通過提高開關頻率，大幅減小了設備的體積和重量，為制氫系統的集成化和大型化提供了可能。

然而，SiC的高速開關特性也帶來了米勒效應等新的設計挑戰，這要求系統設計者必須采用米勒鉗位等先進的驅動和保護技術，以確保系統在高頻運行時的穩定性和可靠性。

展望未來，制氫電源將繼續沿著高效率、高功率密度、高可靠性、智能化和模塊化的方向發展。隨著SiC器件的國產化加速和成本下降，其在制氫電源中的滲透率將持續提升。制氫電源不再僅僅是簡單的電能轉換設備，而將演變?yōu)橐粋€高度集成的智能“電氫接口”，成為連接可再生能源、電網與電解槽的神經中樞。這種技術上的融合與創新，將為氫能產業的規模化發展提供強勁動力，加速全球能源結構的綠色轉型。
