一、應用背景

某大型食品加工企業擁有自動化程度較高的生產線，其中冷凍車間需通過變頻器精確控制制冷壓縮機的轉速，以維持恒定的低溫環境。原系統采用西門子S7-1200 PLC（型號6ES7212-1BE40-0XB0）作為ProfiNet主站，但配套的丹佛斯VLT AutomationDrive FC 302變頻器僅支持DeviceNet協議。由于協議不兼容，PLC無法直接讀取變頻器的實時運行數據，導致設備狀態監測滯后、能耗控制粗放，且故障響應時間長達10分鐘以上，嚴重影響生產效率與產品質量。為解決這一難題，企業引入捷米特JM-DNTM-PN協議轉換網關，實現DeviceNet轉ProfiNet的無縫通信。

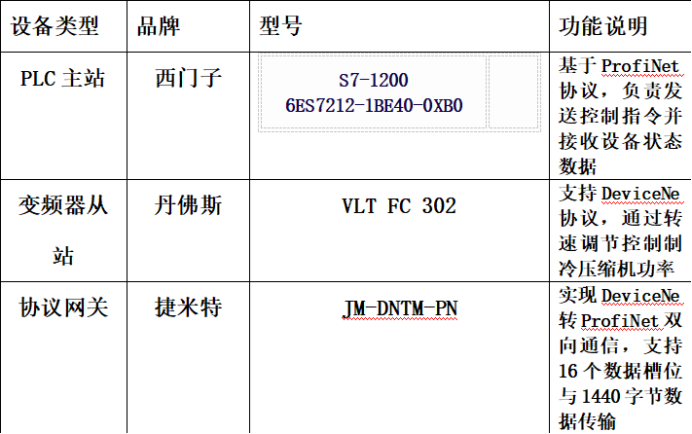

二、核心設備配置

三、DeviceNet轉ProfiNet協議轉換實施步驟

1. 硬件部署與拓撲設計

·物理連接：

o使用CAT6以太網線將PLC的ProfiNet接口與JM-DNTM-PN網關的PN1端口直連，確保鏈路冗余。

o通過DeviceNet專用電纜連接網關的DeviceNet端口與變頻器的DeviceNet接口，終端電阻設置為ON（末端節點）以消除信號反射。

·拓撲優化：
網關集成2端口以太網交換機，支持鏈式網絡拓撲，減少交換機使用成本。DeviceNet側采用總線型結構，支線長度嚴格控制在6米以內（500kbps波特率下），避免信號衰減。

2. 軟件配置與數據映射

ProfiNet主站配置

1.PLC組態：
在TIA Portal V16中導入JM-DNTM-PN的GSDML文件（版本2.33），將網關識別為ProfiNet從站，分配IP地址192.168.1.101（與PLC同網段），設備名稱設置為“DN_GATEWAY”。

2.數據槽位定義：
配置16個輸入/輸出槽位，每個槽位支持128字節數據傳輸。例如：

o輸入槽位0：映射變頻器實際頻率（4字節浮點數）

o輸出槽位1：映射PLC發送的頻率設定值（4字節浮點數）

DeviceNet從站配置

1.EDS文件加載：
導入丹佛斯FC 302變頻器的EDS文件，自動識別設備對象字典（Object Dictionary），包括：

o對象ID 0x6200：頻率設定值（Input/Output，4字節）

o對象ID 0x6400：實際運行頻率（Input，4字節）

o對象ID 0x6F00：故障代碼（Input，2字節）

2.參數同步：
在網關配置工具中設置DeviceNet波特率為500kbps，變頻器節點地址為0x0A，確保與PLC組態參數一致。

3. 雙向通信測試與優化

·實時性驗證：
通過PLC向變頻器發送階躍頻率指令（如從30Hz突增至50Hz），使用示波器監測網關輸入/輸出信號延遲。測試結果顯示，DeviceNet轉ProfiNet通信延遲穩定在8ms以內，滿足冷凍車間控制需求。

·故障容錯機制：
模擬DeviceNet網絡中斷場景，網關自動觸發超時報警（默認500ms），并在PLC的“Device Status”字節中置位錯誤標志（Bit 7=1），指導維護人員快速定位故障。

四、DeviceNet轉ProfiNet協議轉換的應用成效

1. 生產效率提升

·動態調速響應：
PLC可實時獲取變頻器負載率數據，通過PID算法動態調整壓縮機轉速，使冷凍車間溫度波動范圍從±2℃縮小至±0.5℃，產品合格率提升12%。

·故障處理效率：
網關將變頻器故障代碼轉換為PLC可識別的報警信息，維護人員通過HMI界面可直接查看“過載保護觸發”“IGBT模塊過熱”等具體故障類型，平均修復時間（MTTR）從45分鐘縮短至8分鐘。

2. 能源成本優化

·智能啟停控制：
基于ProfiNet網絡的時間同步功能，PLC在非生產時段自動降低變頻器頻率至20Hz，配合網關的周期性數據采集（周期=100ms），實現能耗精準統計。改造后，冷凍車間單日耗電量下降18%，年節約電費超30萬元。

3. 系統擴展性增強

·多設備集成：
JM-DNTM-PN網關模塊支持同時連接63個DeviceNet從站，企業后續新增的Festo氣動閥島、歐姆龍溫度傳感器等設備均可通過同一網關接入ProfiNet網絡，避免重復投資協議轉換設備。

五、技術總結與行業啟示

本案例中，捷米特的DeviceNet轉ProfiNet協議轉換網關通過硬件級協議轉換與軟件級數據映射，成功破解了西門子PLC與丹佛斯變頻器的通信壁壘。其核心價值在于：

1.協議透明化：將復雜的DeviceNet對象字典映射為ProfiNet標準數據結構，降低工程師學習成本；

2.工程標準化：提供可視化配置工具與預置EDS庫，縮短項目調試周期；

3.工業可靠性：支持-25℃~55℃寬溫運行與IP20防護等級，適應食品加工車間高濕度環境。

隨著工業4.0推進，DeviceNet轉ProfiNet協議轉換技術將成為老舊設備智能化改造的關鍵路徑。捷米特網關的模塊化設計（如支持EtherCAT、Modbus TCP等多協議轉換）與開放式接口，為制造業數字化轉型提供了可復制的解決方案。

具體內容配置或詳細配置過程可咨詢羽工。
