技術資訊 I Allegro PCB 設計中布線優化

深圳(耀創)電子科技有限公司 ? 2025-09-12 16:07 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

本文要點


作為一名資深的電子設計工程師,在 Allegro中將走線優化好、散熱調整好、阻抗控制精準,能夠為后期調試和改板省下不少心力,好處就不用多說了!

上期我們介紹了如何利用約束管理器去約束我們的走線;本期我們將教會大家如何更快更精準的優化我們的布線。


應用場景


1.兩條甚至多條高速線(例如:時鐘、差分對、高速數據線)長距離緊挨著走線時,它們之間會通過電場和磁場產生能量,就需要在布平行線的時候做約束,優化布線即在一定程度上減少了串擾,又能夠保證時序。

2.在高速電路設計中,當差分對的布線不對稱、兩根線之間的距離過大時,會造成共模噪聲抑制能力大幅減弱、阻抗失控、導致信號反射、時序偏差等問題。處理未耦合的差分對,優化布線能夠調整間距,實現均勻耦合。

3.在高頻/射頻電路中,走線90°的尖角會像一個微型天線,產生不必要的寄生電容和電感,增加輻射損耗和反射,惡化插入損耗和回波損耗,直接影響射頻性能和功率傳輸效率,因此需要在布線完成后對于整個電路板進行布線優化。養成好習慣,能夠讓你的設計水平立竿見影,專業程度立馬提升。


運行環境


1、操作系統:Win 11

2、Cadence軟件配置:Allegro X Designer Plus 24.1-2024 P001 [9/4/2024] Windows SPB 64-bit EditionEdition


布線優化

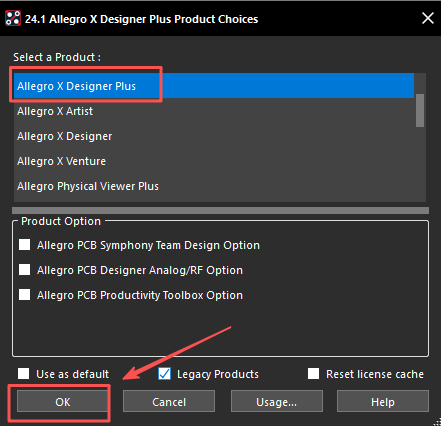

1.打開Cadence軟件,選擇產品Allegro X Designer Plus,點擊OK進入軟件。

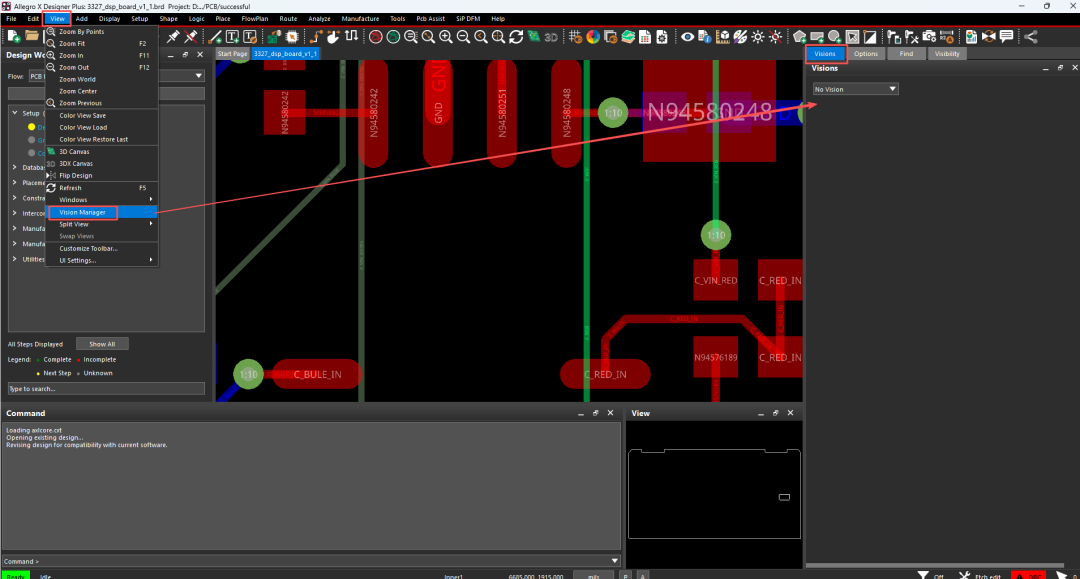

2.點擊View-Vision Manager,打開Visions窗口界面。

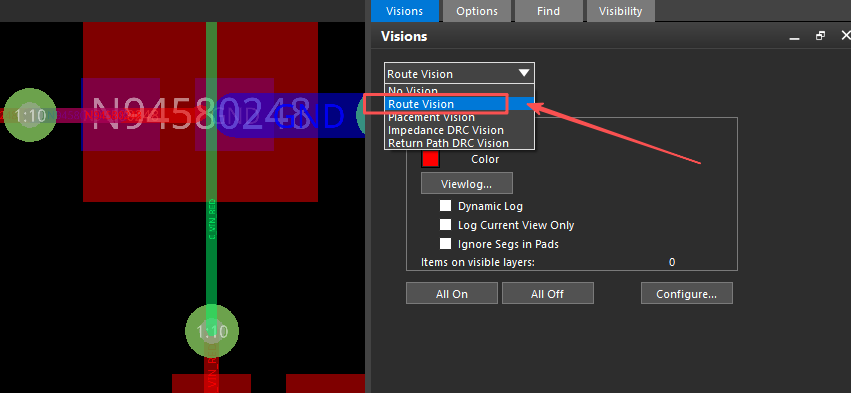

3.在Vision窗口界面下拉選擇Route Vision,啟用布線配置。

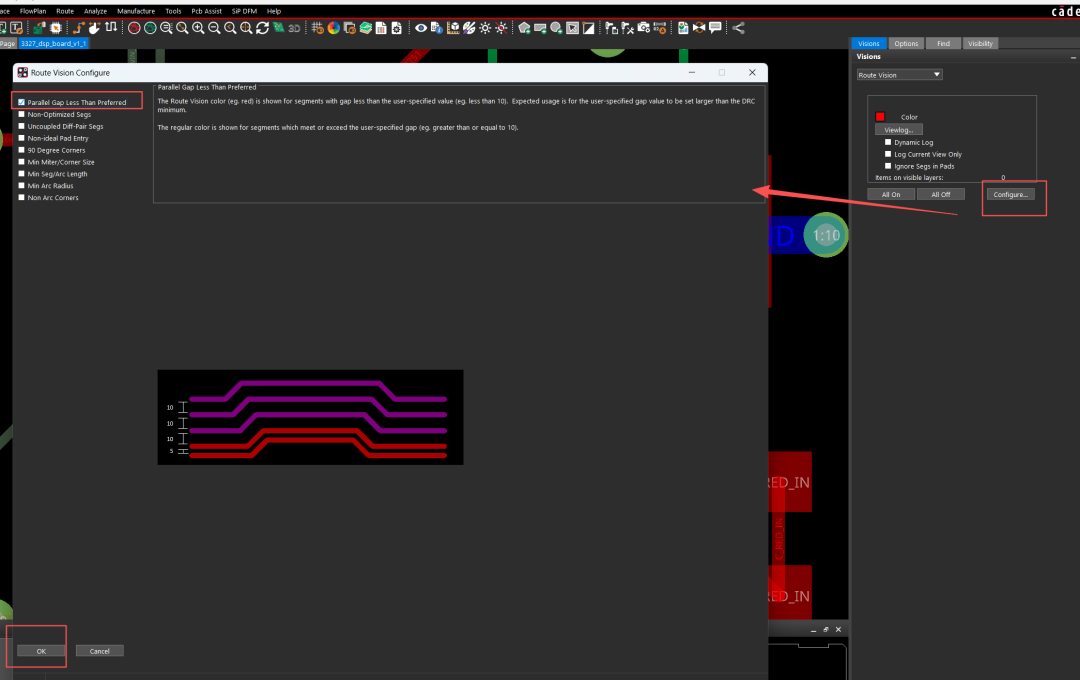

4.點擊Configure進行配置,僅勾選(平行間隙小于標準值),當鼠標懸停在勾選對話框時,在界面下方會展示該選項的說明以及相關的圖表。

5.選擇ok進行配置。



6.回到Visions界面,勾選Dynamic Log,可查看不滿足布線要求的值

7.勾選Parallel Gap Less Than并設置平行線之間的標準值為6mil。

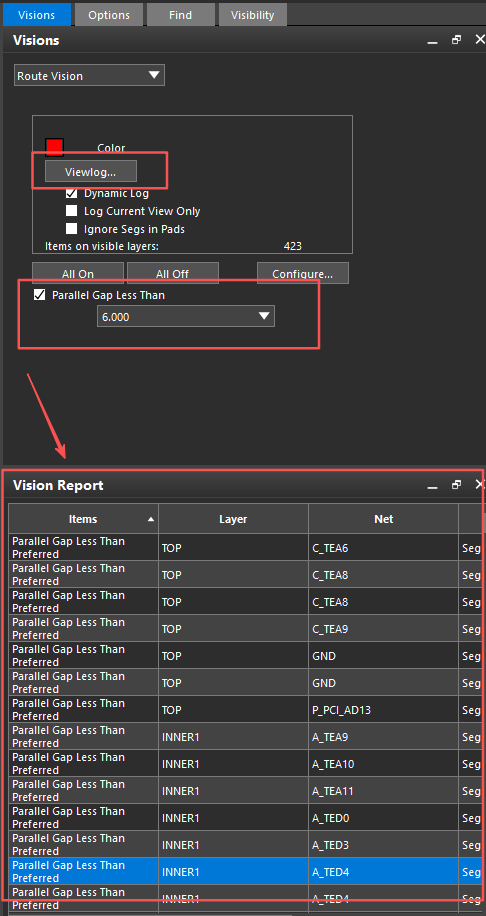

8.點擊Viewlog,接著在下方的Vision Report界面就可以查看平行線之間的距離小于標準值的層以及網絡的報告,雙擊報告中的某一項內容,allegro會自動定位到未滿足距離要求的走線上。

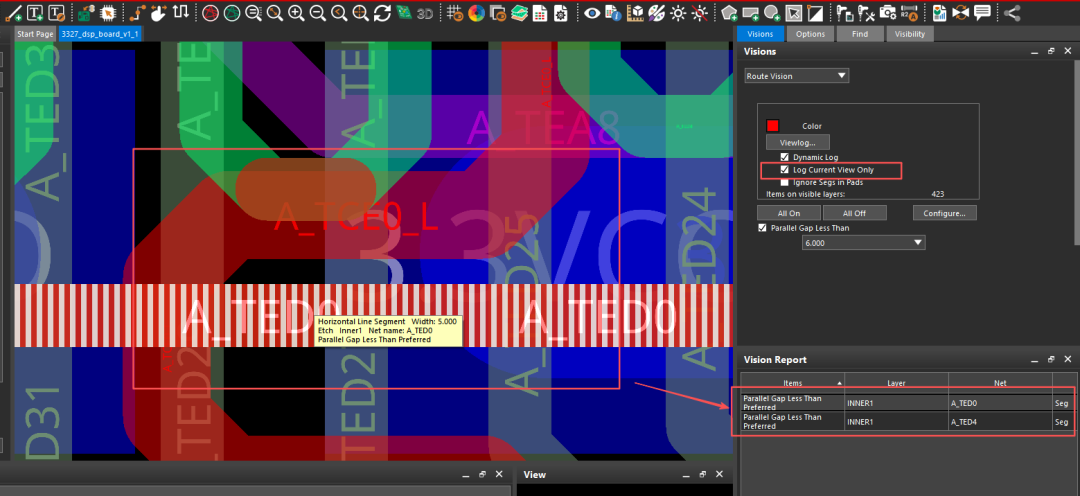

9.在Visions界面勾選Log Current View Only,當在Allegro的布線界面進行縮放操作時,Vision Report會迅速縮減為僅包含在視圖中顯示的區域的項目,更好的對布線進行局部優化;當我們在視圖中對于布線進行優化完成后,走線將由紅色恢復為正常走線顏色,同時動態日志也會自動更新。

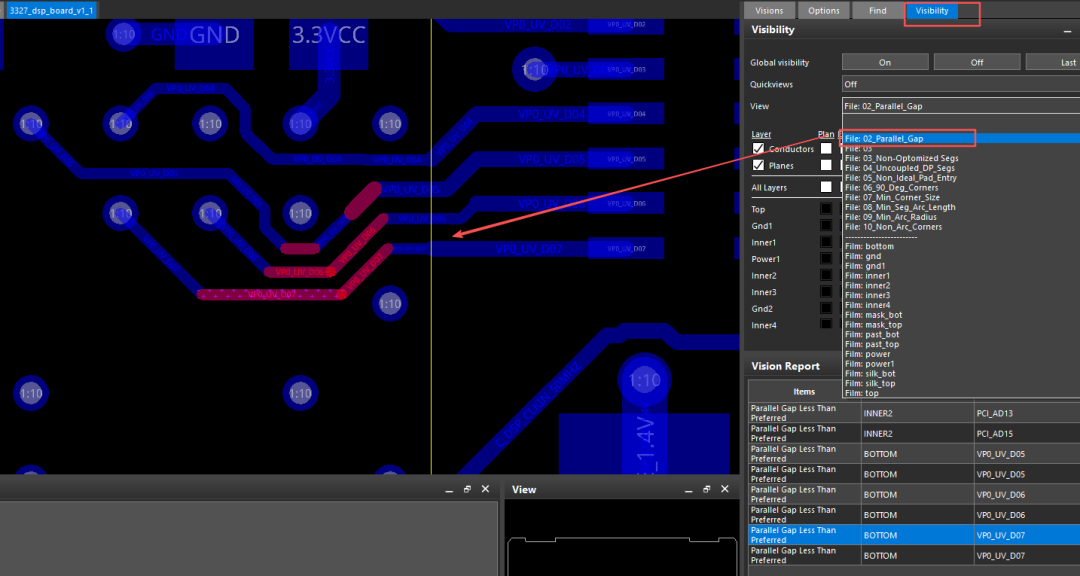

10.也可以來到Visibilityjiamian ,在view對話框下拉選擇File:02_Parallel_Gap,也可以實現快速定位。


幾種布線優化命令



1.Non-Optimized Segs:優化焊盤之間的布線間距以及走線與焊盤之間的間距。

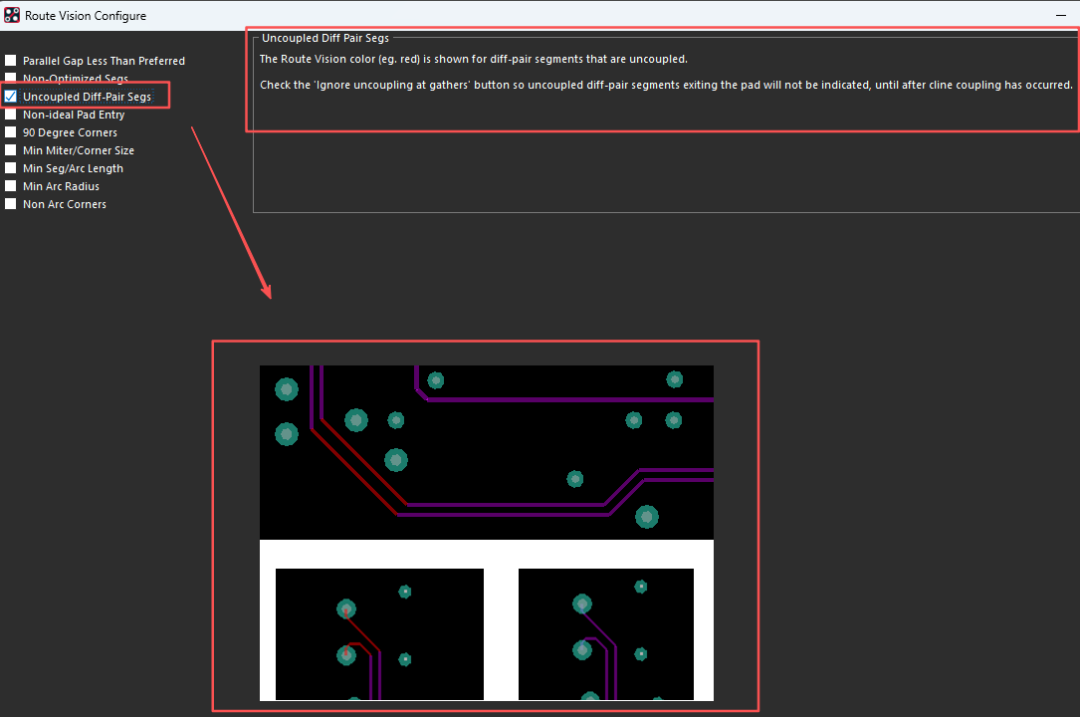

2.Uncoupled Diff-Pair Segs:未耦合差分對檢查,差分對用于實現相位控制則需要分離和解耦,快速定位解耦線段。

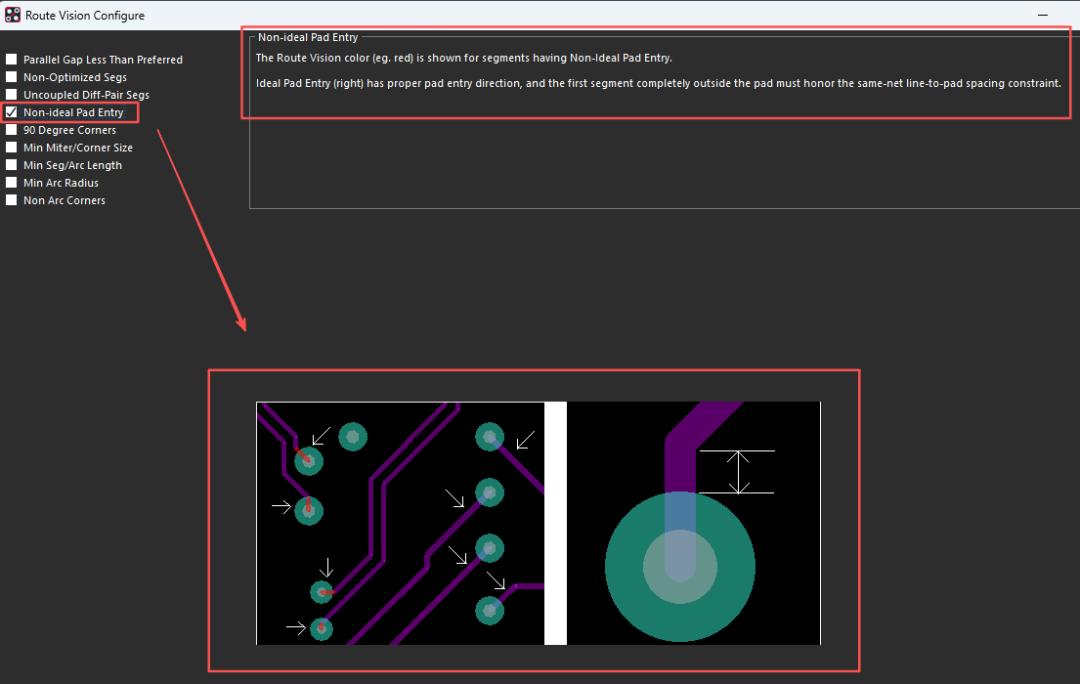

3.Non-ideal Pad Entry:檢查同一網線與引腳之間的間距,以確保在轉彎前各段能正確地從引腳處伸出。

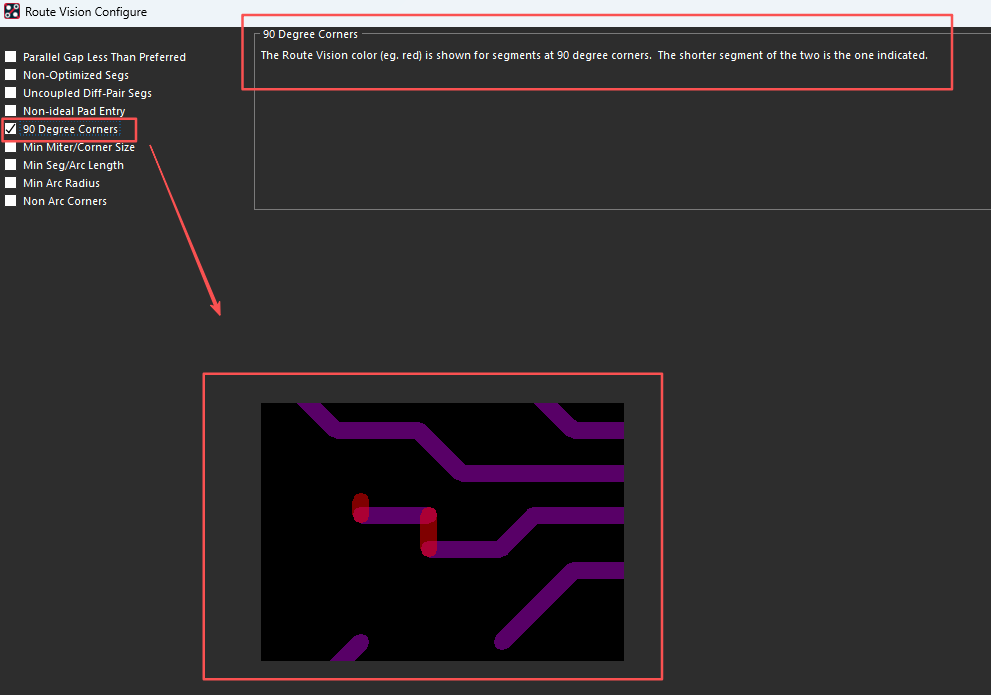

4.90 Degree Corners:識別出那些在設計中通常不被接受的90度拐角。

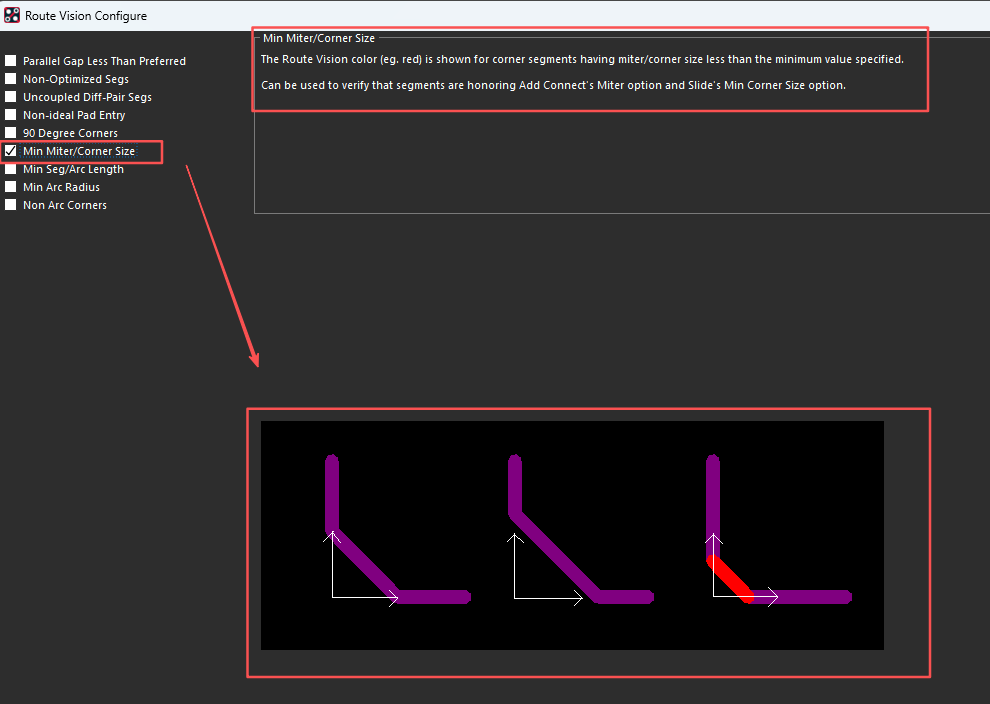

5.Min Miter/Corner Size:用于確定低于設定參數的轉角位置,驗證走線中的斜坡/管腳是否滿足要求。

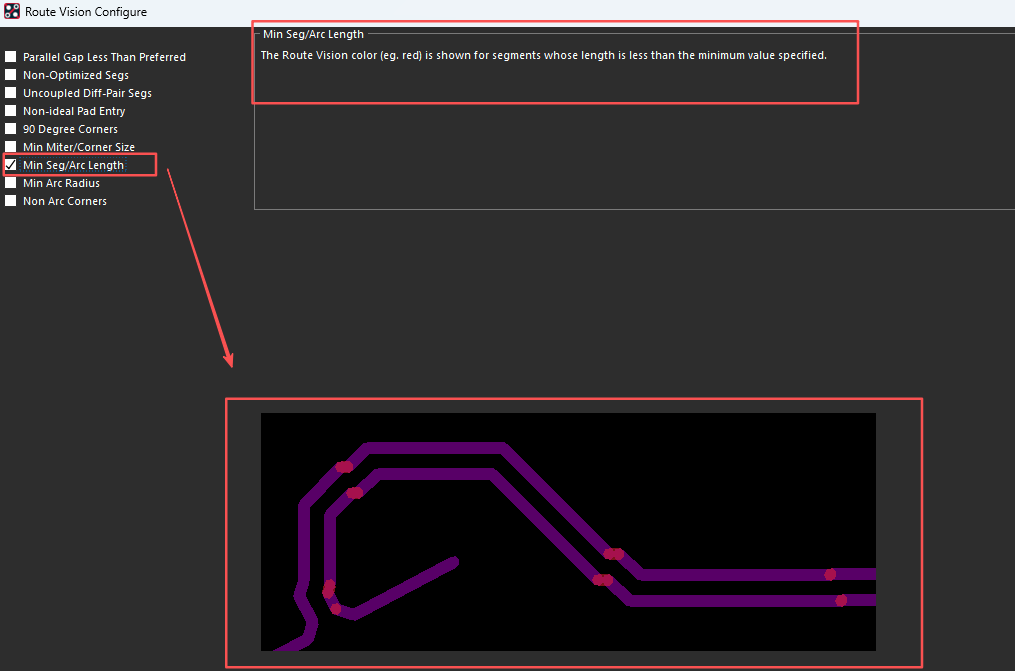

6.Min Seg/Arc Length:突出顯示低于設定參數的分段或弧形部分。

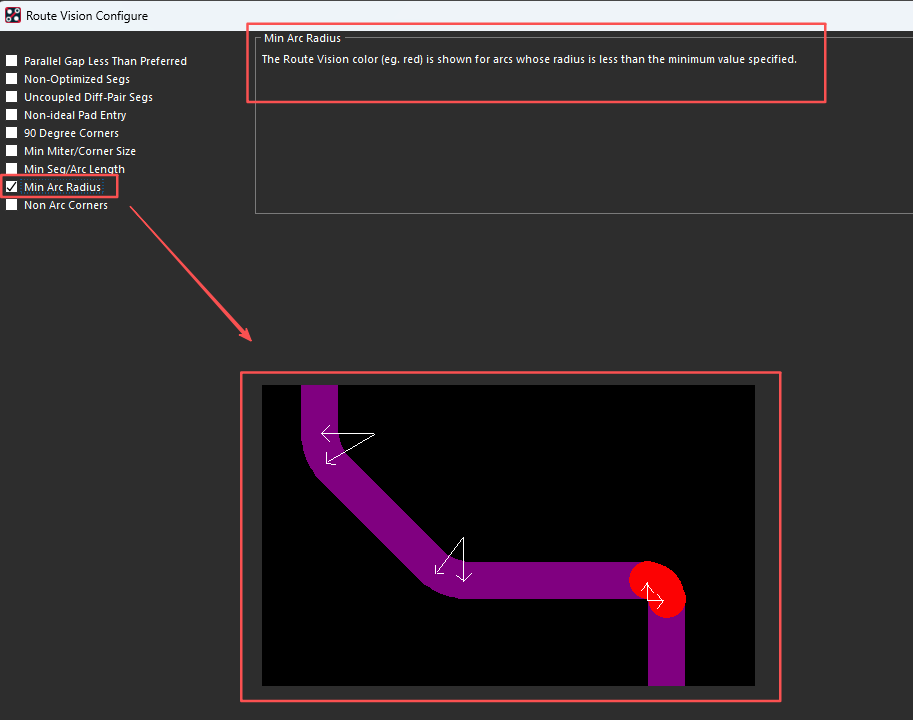

7.Min Arc Radius:找出任何低于設定參數的弧線。

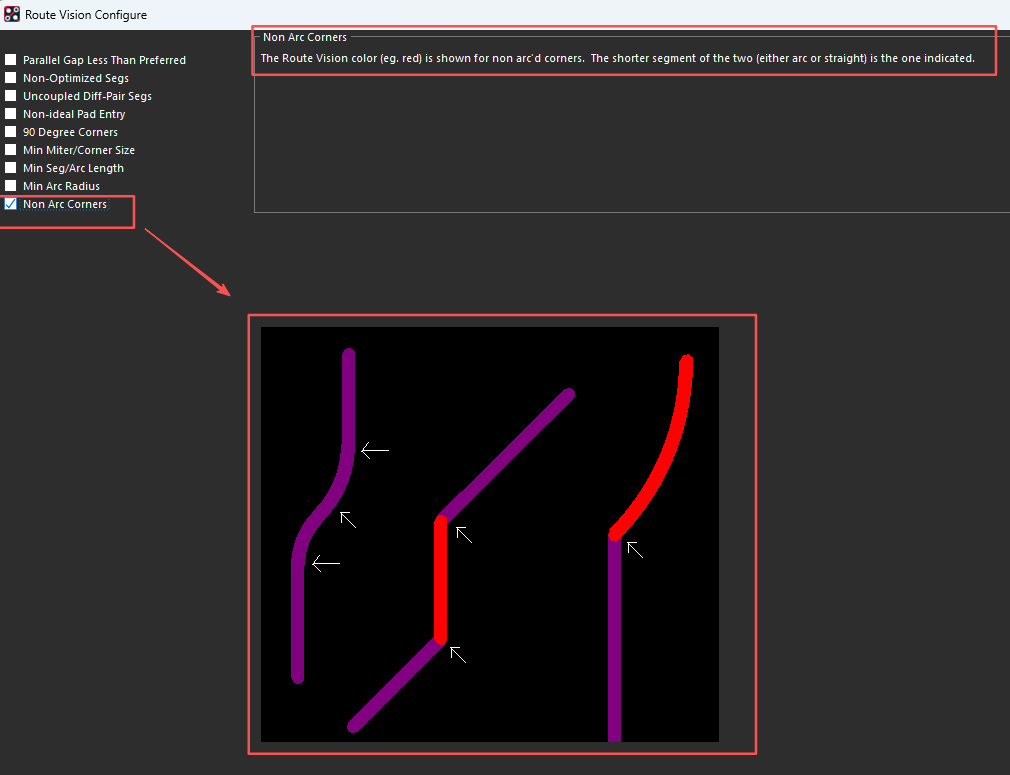

8.Non Arc Corners:用于查找任何非弧形的拐角或弧形部分。


總結欄

本期主要為大家揭秘了如何實現布線精準定位并優化,下一期我們將為大家呈現不同封裝器件的快速扇出孔,為大家的PCB布局布線帶來便利。
