本文要點

PCB 布局的核心是“信號流”和“電源流”，常規的手動拖拽，容易忙中出錯，在茫茫飛線中里玩“一起來找茬”，眼睛都快要瞅瞎了，僅為了找一個電容 R1 該放置在板上的什么位置合適；快速布局功能，幫你一鍵放置器件，遵循一定的設計規則，它會優先把有電氣連接的元件往一塊兒湊，將老工程師的“只可意會不可言傳”的布局經驗數字化、自動化。

上期我們介紹了PCB 中的扇出孔操作；本期將從高效設計方面為大家呈現快速布局這一功能，幫助工程師們將布局?jǐn)?shù)字化。

應用場景

1.給一個幾百個引腳的BGA芯片手動擺放去耦電容，每個電容要精準對位到對應的電源/地引腳對附近。這個過程又臭又長，極易出錯，漏一個或者放遠一點，就可能為后期莫名其妙的電源噪聲埋下伏筆?？焖俨季郑詣油瓿尚酒娙荨拔健?，保證布局工作的高效進行。

2.高速信號電流常常需要走“回流路徑”，快速布局將電路中有邏輯關系的器件集中放置，提前規劃好布局區域，從源頭上降低了EMI風險。

運行環境

1、操作系統：Win 11

2、Cadence軟件配置：Allegro X Designer Plus 24.1-2024 P001 [9/4/2024] Windows SPB 64-bit EditionEdition

基于Room屬性的自動布局

1.設置ROOM屬性

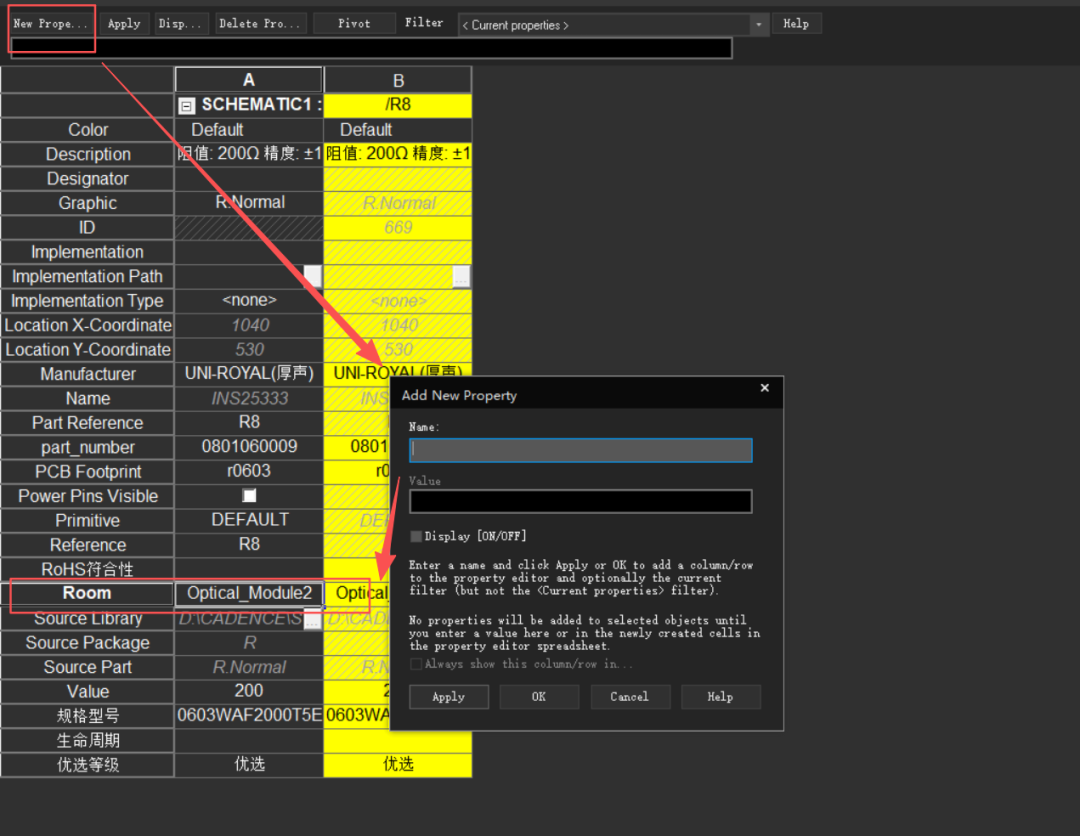

在原理圖編輯器OrCAD Capture CIS中，為特定模塊的元件分配相同的Room屬性值?？蜻x對應的元器件鼠標右鍵Edit Properties編輯屬性信息，添加Room屬性值為Optical_Module2.

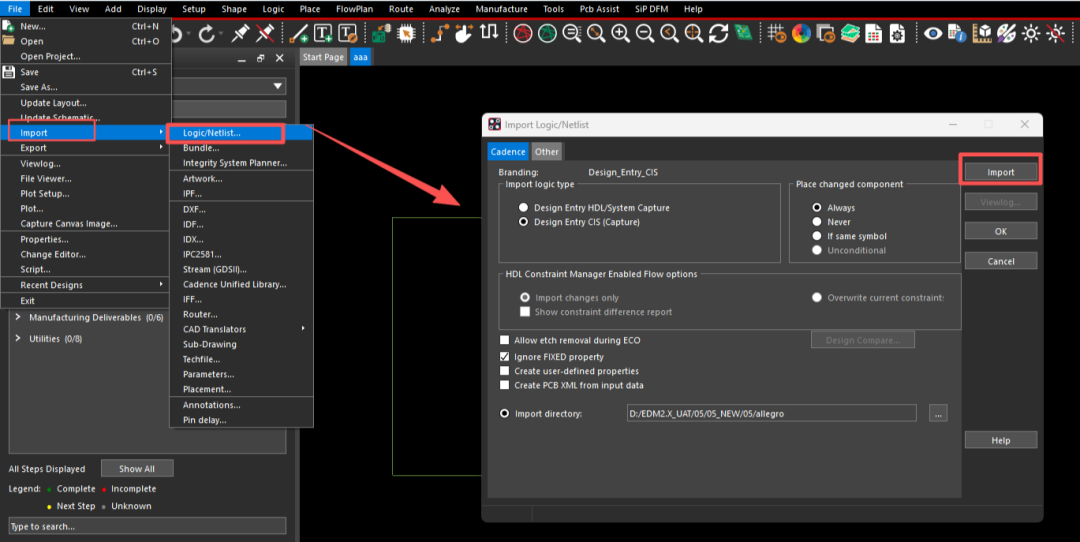

2.將包含Room信息的原理圖網表導入PCB設計工具，在軟件OrCAD Capture CIS中執行Tools-Create Netlist生成網表；打開Allegro PCB Designer，點擊File-Import-Logic導入網表；選擇對應的文件路徑，點擊Import。

3.手動放置元器件

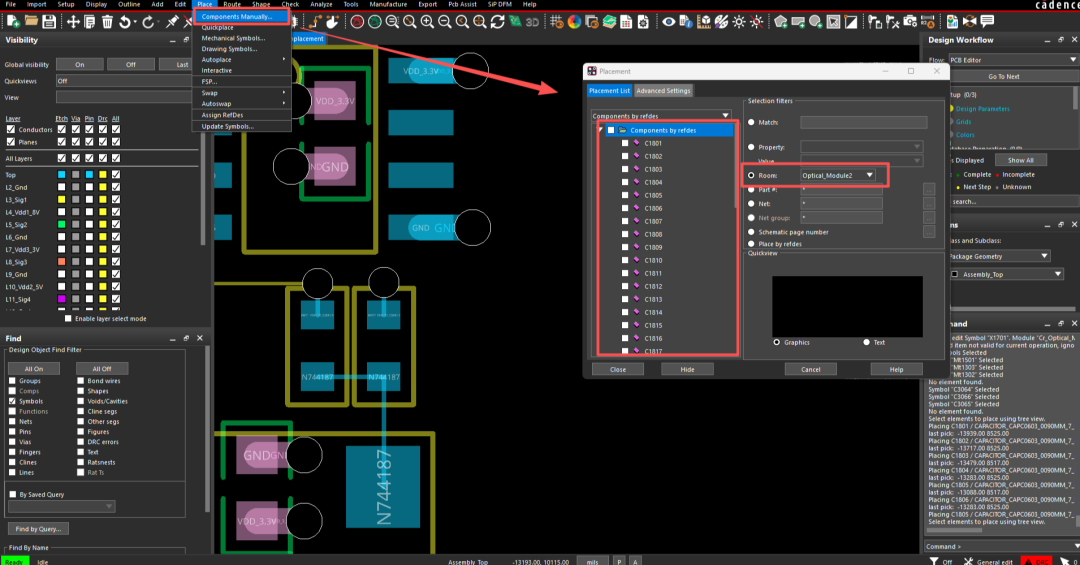

選擇菜單欄Place-Components Manually進行器件的放置，在Placement器件放置界面的右側Selection filters選擇Room，下拉選擇其中一個Room屬性值，在右側就會篩選出所有進行了該Room屬性賦值的器件；全選則可進行器件的連續放置。

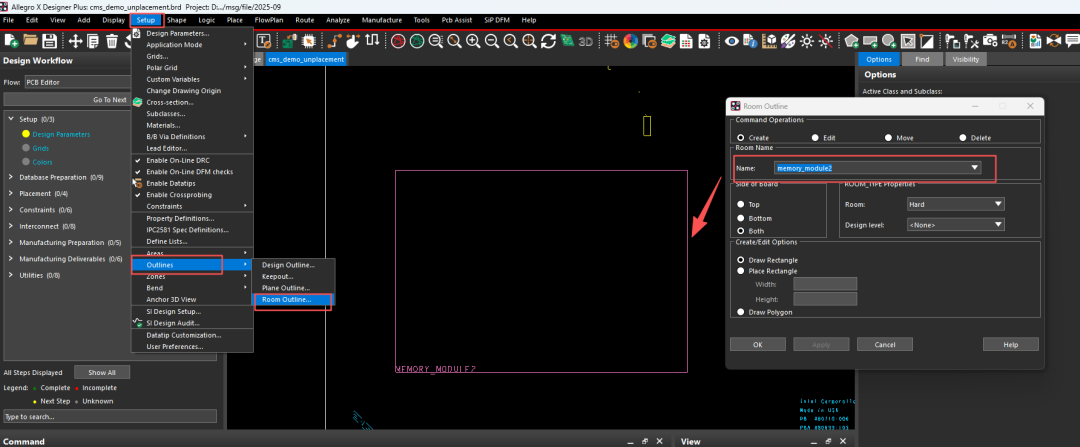

4.在PCB中創建Room邊框

Room Outline繪制完成后，可以將元件快速放置到其對應的Room中或附近。選擇菜單Setup-Outlines-Room Outline，設置Room位于板子的層數、元器件是否嚴格放入Room內等，接著在板子上就可以劃定區域。

5.使用Quickplace自動布局

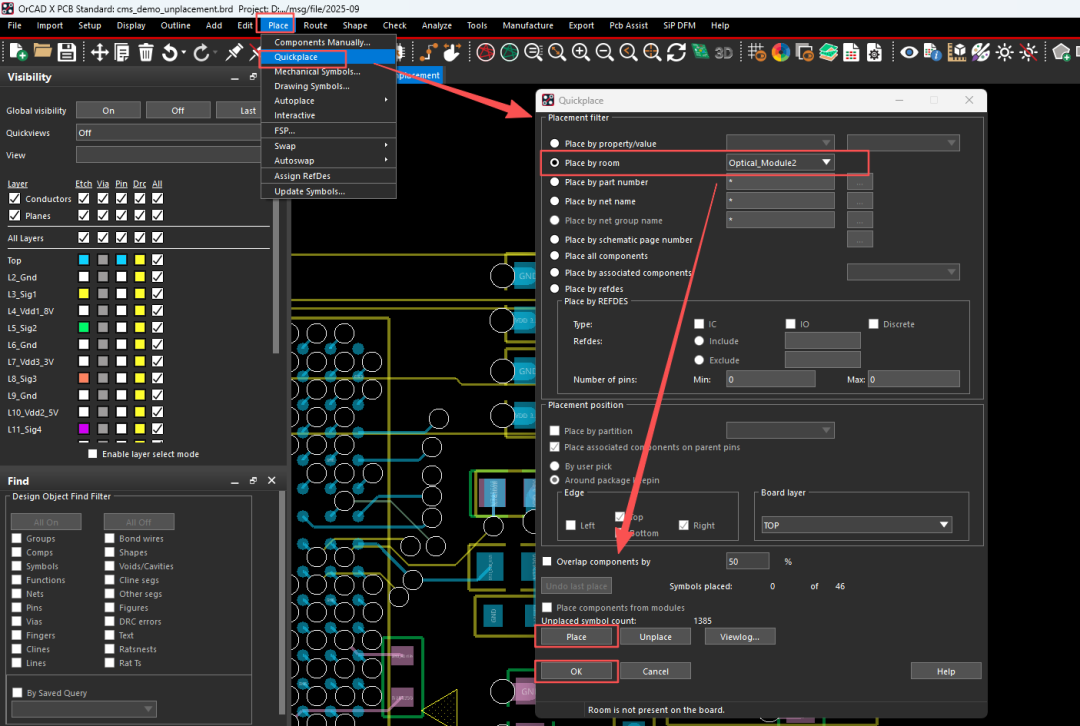

選擇菜單欄Place-Quickplace，選擇Place by room，下拉選擇一個Room屬性值Optical_Module2。點擊Place進行元器件屬性的一鍵放置。

動態組件對齊

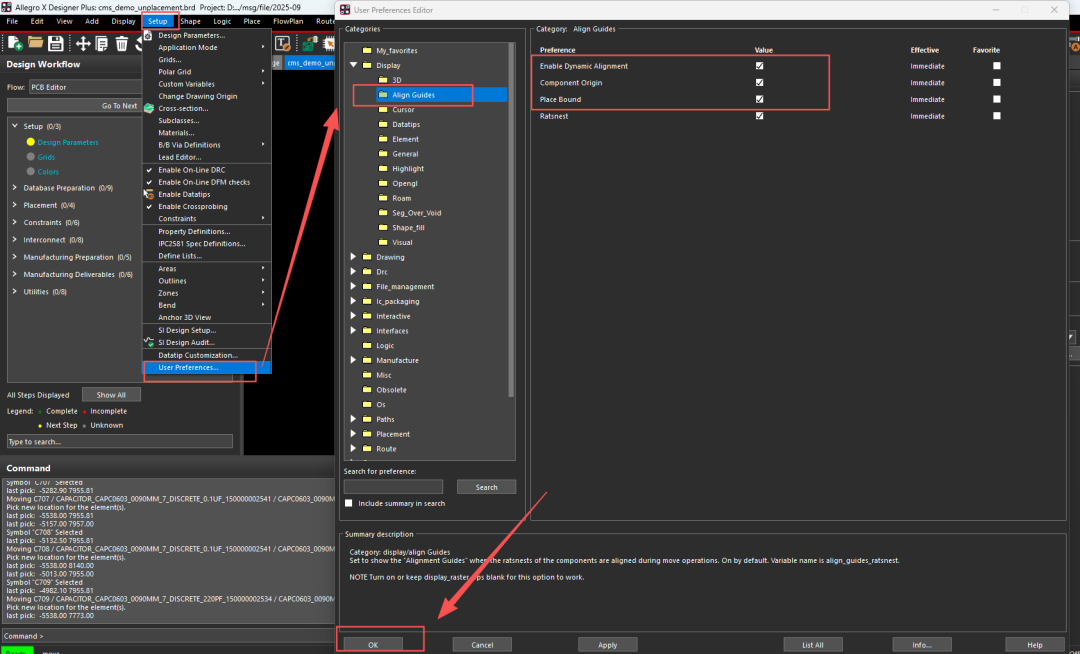

1.動態組件對齊這一功能會顯示一些器件放置的指導信息，用于在組件移動過程中實現組件的對齊，可同時配置組件的起始位置、放置的邊緣位置。選擇菜單欄Setup-User Preferences-Display-Align Guides；打開Enable Dynamic Alignment、Componment Origin和Place Bound，選擇OK。

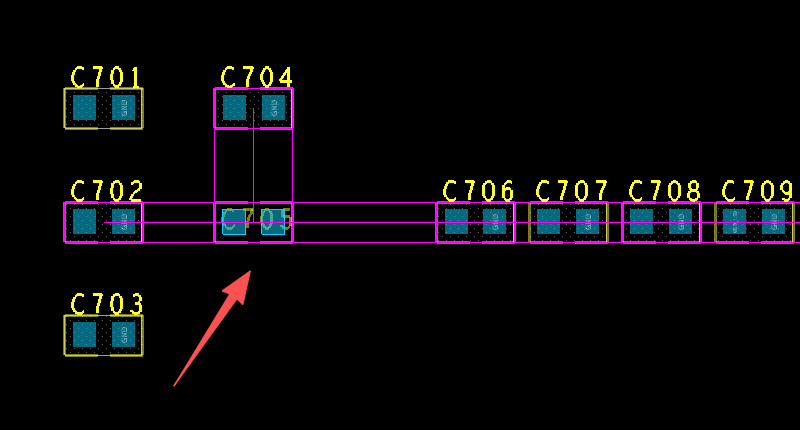

2.當移動電容C705讓其位于C704的正下方，板子上會出現一些輔助線幫助我們對齊這些組件。

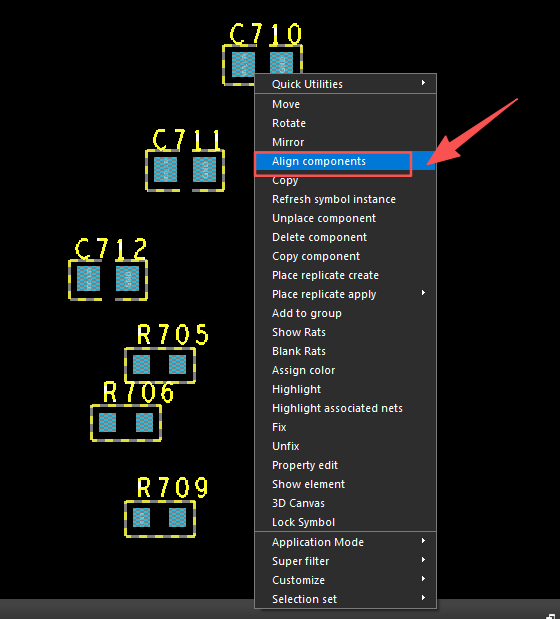

3.執行命令將所有組件對齊，框選需要有序排列的器件組，右鍵選擇Align components進行元件位置的一鍵對齊操作。

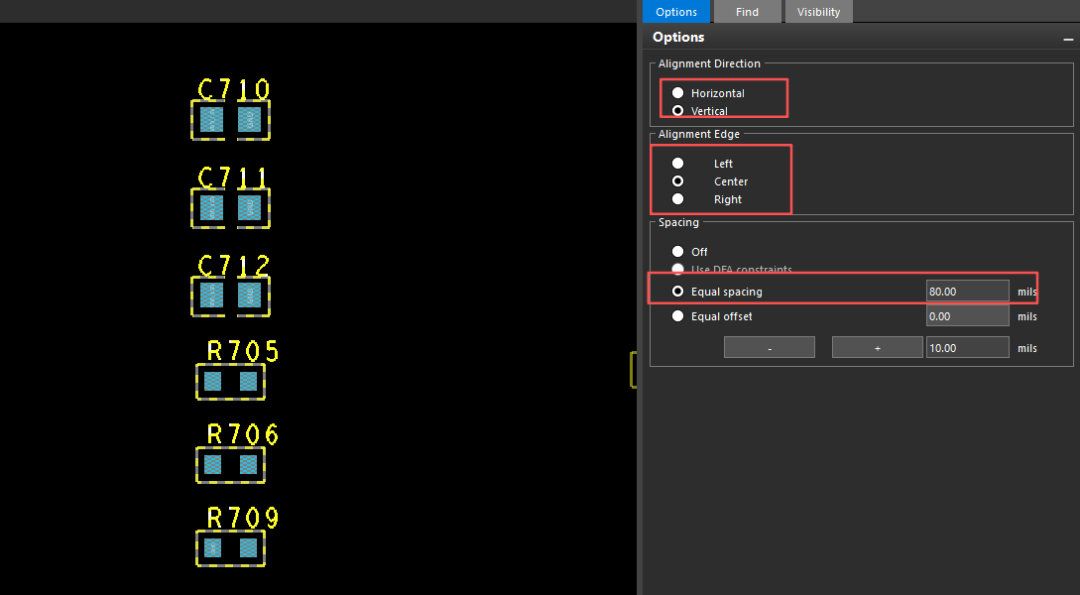

4.執行完對齊命令后，在右側的Options面板可以設置對齊的方式、對齊的中心點位置以及組件之間的間距，設置完成后右鍵點擊Done完成命令。

總結欄

本期主要介紹了元器件的快速布局操作，下一期我們將為大家講解PCB的三維模型映射以及相關操作。
