該LMK00308是一款 3 GHz、8 輸出差分扇出緩沖器，用于高頻、低抖動時鐘/數據分配和電平轉換。輸入時鐘可以從兩個通用輸入或一個晶體輸入中選擇。選定的輸入時鐘分配給兩組 4 個差分輸出和 1 個 LVCMOS 輸出。兩個差分輸出組可以獨立配置為 LVPECL、LVDS 或 HCSL 驅動器，也可以禁用。LVCMOS 輸出具有同步使能輸入，可在使能或禁用時實現無欠幅脈沖作。該LMK00308采用 3.3 V 內核電源和 3 個獨立的 3.3 V/2.5 V 輸出電源供電。

該LMK00308具有高性能、多功能性和能效，非常適合替代固定輸出緩沖器器件，同時增加系統中的時序裕量。
*附件：lmk00308.pdf

特性

• 3：1 輸入多路復用器：
  • 兩個通用輸入工作頻率高達 3.1 GHz，接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或單端時鐘
  • 一個晶體輸入接受10至40 MHz晶體或單端時鐘
• 兩個組，每個組有 4 個差分輸出：
  • LVPECL、LVDS、HCSL 或 Hi-Z（可按組選擇）

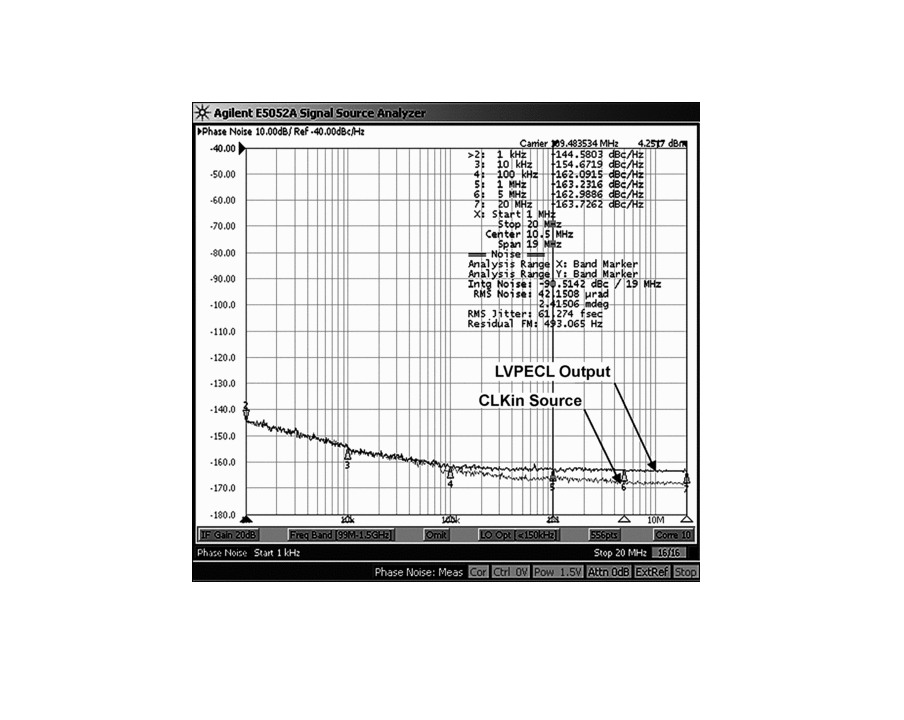

  • LVPECL加性抖動，時鐘源為156.25 MHz，采用LMK03806時鐘源：
    • 20 fs RMS（10 kHz 至 1 MHz）
    • 51 fs RMS（12 kHz 至 20 MHz）
• 高 PSRR：156.25 MHz 時為 -65 / -76 dBc （LVPECL/LVDS）
• LVCMOS 輸出，帶同步使能輸入
• 引腳控制配置
• VCC內核電源：3.3 V ± 5%
• 3 獨立 VCCO輸出電源：3.3 V/2.5 V ± 5%
• 工業溫度范圍：-40°C 至 +85°C
• 40引腳WQFN（6 mm×6 mm）

參數

方框圖

?1. 核心特性?

• ?輸入多路復用器?：支持3:1輸入選擇（2個通用差分/單端輸入，最高3.1GHz；1個晶體輸入，支持10-40MHz晶體或單端時鐘）。
• ?輸出配置?：
  • 2組獨立輸出庫（每組4路差分輸出），可配置為LVPECL、LVDS、HCSL或高阻態。
  • 附加抖動極低（LVPECL模式下：20fs RMS@10kHz-1MHz，51fs RMS@12kHz-20MHz）。
• ?電源設計?：
  • 核心供電3.3V±5%，3組獨立輸出供電（3.3V/2.5V±5%）。
  • 高電源抑制比（PSRR）：-65dBc（LVPECL）、-76dBc（LVDS）@156.25MHz。

?2. 應用場景?

• 高速數據轉換（ADC/DAC）、多千兆以太網、光纖通道、SATA/SAS、SONET/SDH等時序敏感系統。
• 通信設備（交換機、路由器、基站射頻單元）、服務器及PCIe 3.0等計算領域。

?3. 功能描述?

• 將選定輸入時鐘分配至8路差分輸出（分Bank A/B控制）和1路LVCMOS輸出（支持同步使能）。
• 支持多種接口標準（LVPECL/LVDS/HCSL）的電平轉換，兼容性強。

?4. 封裝與電氣參數?

• ?封裝?：40引腳WQFN（6mm×6mm），工業級溫度范圍（-40°C至+85°C）。
• ?關鍵指標?：
  • 工作頻率高達3GHz，支持AC/DC耦合輸入。
  • 輸出擺幅可調（VOD隨頻率變化曲線見文檔圖表）。

?5. 設計支持?

• 提供詳細的電源旁路建議、熱管理方案及終端匹配電路設計指南（如LVDS/LVPECL的AC耦合配置）。
• 包含引腳功能定義、絕對最大額定值及ESD防護說明。
