LM555-MIL 是一款高度穩定的器件，用于產生準確的時間延遲或振蕩。如果需要，還提供了額外的端子用于觸發或重置。在延時工作模式下，時間由一個外部電阻器和電容器精確控制。為了作為振蕩器穩定運行，自由運行頻率和占空比由兩個外部電阻器和一個電容器精確控制。該電路可以在下降波形上觸發和復位，輸出電路可以拉出或吸收高達 200 mA 的電流或驅動 TTL 電路。
*附件：lm555-mil.pdf

特性

• 直接替代 SE555/NE555
• 從微秒到小時的計時
• 在非穩態和單穩態模式下運行
• 可調占空比
• 輸出可以拉源或灌 200 mA
• 兼容輸出和電源 TTL
• 溫度穩定性優于0.005%/°C
• 常開和常關輸出
• 采用 8 引腳 VSSOP 封裝

參數

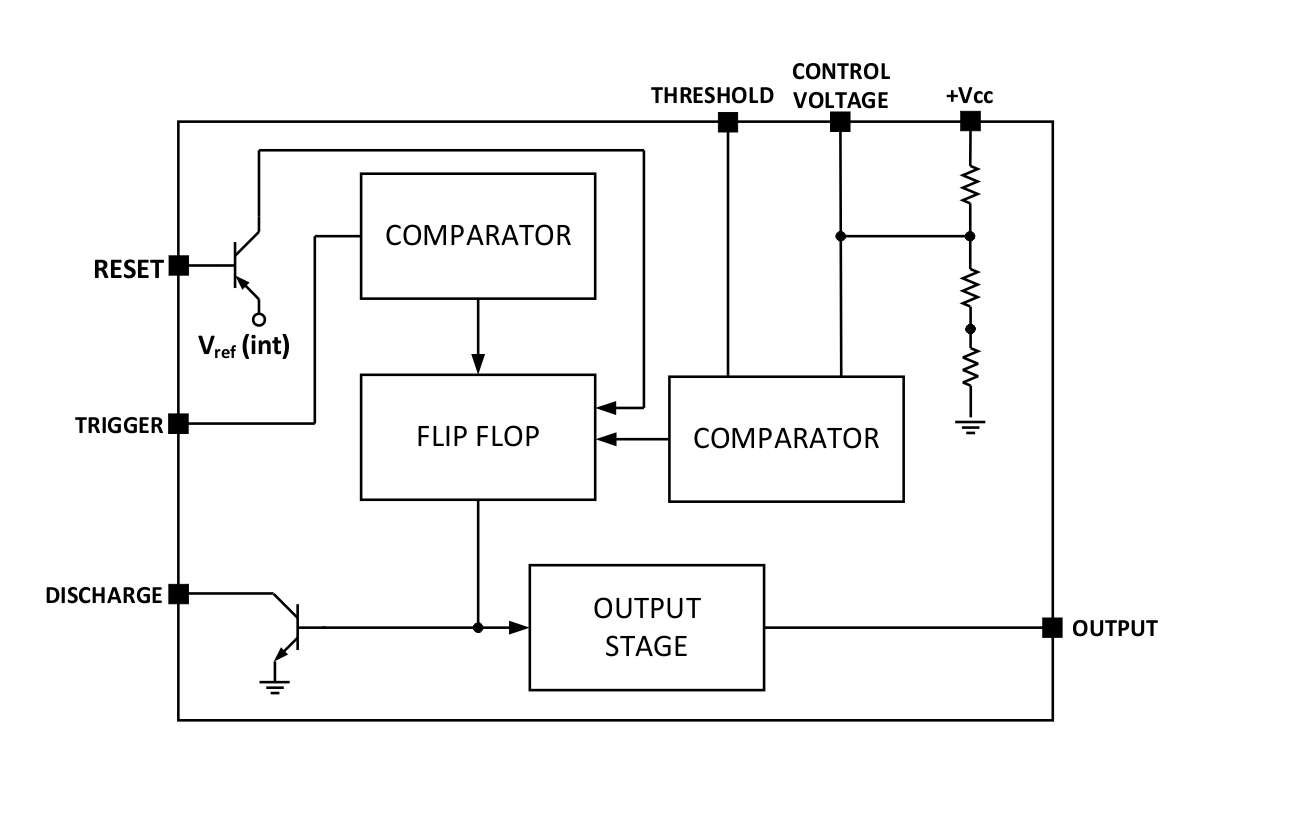

方框圖

?1. 產品概述?
LM555-MIL是德州儀器（TI）生產的高精度定時器芯片，可直接替代SE555/NE555，適用于軍事/航空領域。其核心功能包括：

• ?時間控制?：支持微秒至小時級定時，通過外部電阻電容調節。
• ?工作模式?：單穩態（脈沖生成）和雙穩態（振蕩器）模式。
• ?輸出能力?：最大200mA驅動電流，兼容TTL電路。
• ?封裝?：提供PDIP、SOIC、VSSOP三種8引腳封裝。

?2. 關鍵特性?

• ?穩定性?：溫度漂移<0.005%/°C。
• ?靈活配置?：通過外部元件調節占空比、頻率及脈沖寬度。
• ?寬電壓范圍?：4.5V~16V供電，適應不同應用場景。
• ?保護設計?：支持觸發復位和靜電防護（ESD HBM ±500V）。

?3. 典型應用?

• ?單穩態模式?：用于延時開關、LED閃爍控制（如示例電路實現5秒延時）。
• ?雙穩態模式?：生成方波信號，適用于PWM調制、頻率分頻等。
• ?其他場景?：線性斜坡生成、時序控制、脈沖位置調制等。

?4. 技術參數?

• ?定時精度?：單穩態初始誤差±1%，雙穩態±1.5%。
• ?電氣特性?：閾值電壓2/3 VCC，觸發電壓1/3 VCC。
• ?熱性能?：PDIP封裝熱阻106°C/W，SOIC 170°C/W。

?5. 設計要點?

• ?布局建議?：旁路電容需靠近芯片（推薦0.1μF+1μF電解電容組合）。
• ?計算工具?：提供RC參數計算圖表（如t=1.1×R×C）。
• ?注意事項?：復位引腳未使用時需接VCC避免誤觸發。
