LMK00334 -Q1 器件是一款 4 輸出 HCSL 扇出緩沖器,用于高頻、低抖動時鐘、數據分配和電平轉換。它能夠?yàn)?ADC、DAC、多千兆以太網、XAUI、光纖通道、SATA/SAS、SONET/SDH、CPRI 和高頻背板分配參考時鐘。
輸入時鐘可以從兩個通用輸入或一個晶體輸入中選擇。選定的輸入時鐘分配到兩個HCSL輸出和一個LVCMOS輸出的兩組。LVCMOS 輸出具有同步使能輸入,可在使能或禁用時實現無欠幅脈沖作。LMK00334 -Q1采用3.3 V內核電源和三個獨立的3.3 V或2.5 V輸出電源供電。
LMK00334 -Q1 具有高性能、多功能性和能效,非常適合替代固定輸出緩沖器器件,同時增加系統中的時序裕量。
*附件:lmk00334-q1.pdf
特性
- 符合 AEC-Q100 標準,適用于汽車應用:
- 器件溫度等級 2:–40°C 至 105°C 環境工作溫度范圍
- 設備 HBM ESD 分類 2 級
- 設備 CDM ESD 分類級別 C5
- 設備 MM ESD 分類級別 M2
- 3:1 輸入多路復用器
- 兩個通用輸入工作頻率高達 400 MHz,并接受 LVPECL、LVDS、CML、SSTL、HSTL、HCSL 或單端時鐘
- 一個晶體輸入接受10至40 MHz晶體或單端時鐘
- 兩個組,每個組有兩個差分輸出
- HCSL 或 Hi-Z(可選)
- PCIe Gen3/Gen4 在 100 MHz 時的附加 RMS 相位抖動:
- 30 fs RMS(典型值)
- 高PSRR:156.25 MHz時為–72 dBc
- LVCMOS 輸出,帶同步使能輸入
- 引腳控制配置
- V
CC內核電源:3.3 V ± 5% - 三個獨立的V
CCO輸出電源:3.3 V、2.5 V ± 5% - 工業溫度范圍:–40°C 至 +105°C
- 32 引腳 WQFN(5 mm × 5 mm)

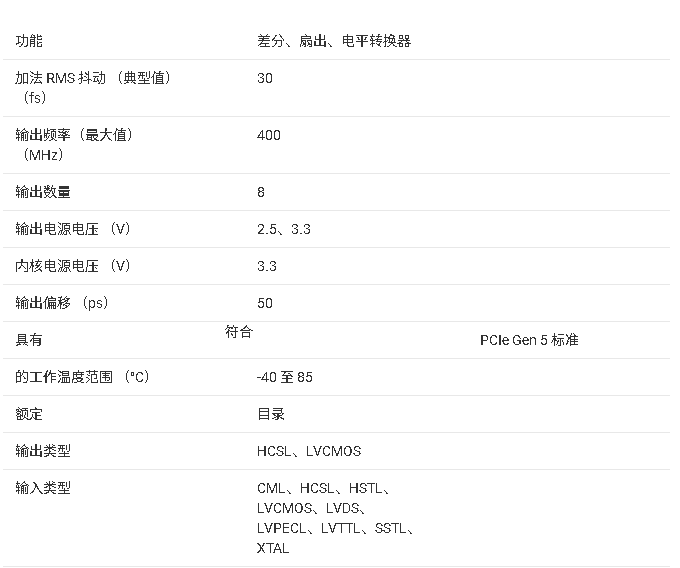

參數
方框圖
?1. 核心特性?
- ?汽車級認證?:符合AEC-Q100 Grade 2標準,工作溫度范圍-40°C至105°C,支持HBM ESD Level 2、CDM ESD Level C5、MM ESD Level M2。
- ?輸入多路復用器?:3:1輸入選擇(2個通用輸入支持LVPECL/LVDS/CML等,1個晶體輸入支持10-40 MHz)。
- ?輸出配置?:
- 兩路獨立輸出組(每組2個差分HCSL輸出),支持Hi-Z模式。
- 1個LVCMOS輸出,帶同步使能控制。
- ?低抖動性能?:
- PCIe Gen5/4/3典型附加RMS相位抖動低至30 fs(100 MHz時)。
- 高電源抑制比(PSRR):-72 dBc(156.25 MHz時)。
- ?電源設計?:
- 核心供電:3.3 V ±5%。
- 獨立輸出供電(VCCOA/B/C):3.3 V或2.5 V ±5%。
?2. 應用場景?
- ?汽車電子?:信息娛樂系統(車機單元)、ADAS(自動駕駛控制器)。
- ?高速通信?:PCIe時鐘分配、多千兆以太網、光纖通道、SATA/SAS等。
?3. 關鍵參數?
- ?輸入頻率范圍?:通用輸入最高400 MHz,晶體輸入10-40 MHz。
- ?輸出頻率范圍?:HCSL輸出支持DC至400 MHz,LVCMOS輸出支持DC至250 MHz。
- ?封裝與功耗?:
- 32引腳WQFN(5 mm × 5 mm)。
- 典型核心電流消耗8.5 mA(輸出禁用時),HCSL輸出組總功耗約58.5 mA。
?4. 設計要點?
- ?布局建議?:
- 電源旁路需靠近引腳放置0.1 μF電容,降低噪聲。
- 未使用的輸出引腳應懸空或禁用以減少功耗。
- ?熱管理?:通過PCB散熱焊盤(DAP)連接地平面,建議使用多通孔增強散熱。
?注?:本文檔為德州儀器(TI)發布的完整技術規格,涵蓋電氣特性、引腳功能、應用電路及可靠性數據,適用于汽車和工業高精度時鐘分配系統設計。
-
