第一章 導論：SiC功率器件在現代電力系統中的戰略價值

1.1 引言：SiC技術驅動的電力電子革命

電力電子技術作為現代工業和能源系統的核心，正在經歷一場由新型寬禁帶半導體材料碳化硅（SiC）所驅動的深刻變革。相較于傳統的硅（Si）基功率器件，碳化硅材料具有更寬的帶隙、更高的臨界電場強度和卓越的熱導率。這些底層物理特性上的根本優勢，使得SiC功率器件能夠工作在更高的電壓、溫度和開關頻率下，同時顯著降低導通和開關損耗。這些性能的綜合提升，為解決當前能源系統面臨的效率、體積和可靠性挑戰提供了關鍵技術路徑。、

在新能源發電（如光伏）、儲能、電動汽車充電樁、工業電源和電機驅動等高功率、高效率應用領域，對電力電子設備性能的需求日益嚴苛。這些應用迫切需要更低的損耗來提升系統效率，更小的體積和更輕的重量來提高功率密度，以及更高的可靠性以適應惡劣的工作環境。SiC技術的發展恰逢其時，其獨特的性能優勢使其成為實現這些目標的核心驅動力，正逐步替代傳統的硅基絕緣柵雙極晶體管（IGBT），引領電力電子器件進入一個全新的時代。

1.2 傾佳電子核心議題

傾佳電子旨在對基本半導體（BASiC Semiconductor）的SiC功率器件進行一次全面的深度技術分析。本分析將基于所提供的多款SiC MOSFET模塊、分立器件及門極驅動芯片的初步技術手冊和產品介紹，深入探討其在現代電力系統中的三大關鍵應用領域：固態配電、光儲微網中的固態開關應用，以及固態直流斷路器（SSCB）的關鍵技術。傾佳電子將通過整合和解讀具體的器件參數、仿真數據和測試結果，量化SiC器件的性能優勢，并剖析其在實際工程應用中的技術價值和挑戰。核心議題將聚焦于：

固態配電（Solid-State Power Distribution）：分析以SiC為核心的電力電子變壓器（SST/PET）如何實現電能的高效可控傳輸。

光儲微網（Solar/Storage Microgrid）：探究SiC功率器件作為固態開關，如何在高頻功率變換系統（PCS）中提升整體效率和功率密度。

固態直流斷路器（Solid-State DC Circuit Breaker, SSCB）：闡述SiC器件實現超快速分斷的技術基礎，以及智能門極驅動芯片在確保系統安全可靠運行中的關鍵作用。

第二章 基本半導體SiC功率器件核心技術與產品矩陣分析

2.1 SiC MOSFET核心電學性能：導通與開關損耗的量化分析

低導通損耗：$R_{DS(on)}$與傳導損耗的量化分析

導通電阻（RDS(on)）是衡量功率器件在導通狀態下?lián)p耗的關鍵參數，其數值直接決定了器件的傳導損耗。SiC MOSFET的一項顯著優勢在于其極低的RDS(on)，且在高溫下依然保持相對優異的表現。根據提供的資料，基本半導體的一系列SiC MOSFET模塊展示了出色的低導通電阻性能。例如，BMF160R12RA3在25°C時的典型$R_{DS(on)}$為$7.5mOmega$，而在175°C時增加至13.3mΩ 。BMF240R12E2G3的典型 R_{DS(on)}在25^{circ}C時為5.5mΩ，在175°C時為10.0mΩ 。對于更高功率等級的模塊，如BMF360R12KA3，其R_{DS(on)}在25^{circ}C$時降至3.7mΩ，在175°C時為6.4mΩ 。最頂級的BMF540R12KA3模塊，其 R_{DS(on)}在$25^{circ}C$時僅為2.5mΩ，在175°C時為4.3mΩ 。

對這些數據的分析表明，SiC器件的R_{DS(on)}確實會隨溫度升高而增大，這一特性是工程師在設計時必須考慮的。然而，由于SiC器件在常溫下的絕對值已經非常低，即使在175^{circ}C高溫下，其$R_{DS(on)}$的絕對值仍遠低于同等規格的傳統硅基器件。這確保了SiC器件在極端工作條件下的傳導損耗依然具備顯著優勢。

值得注意的是，傳導損耗與電流的平方成正比（Pcond=I2?RDS(on)）。這意味著在高電流密度應用中，即使R_{DS(on)}的微小增長，也會導致功耗的顯著增加。因此，對于BMF540R12KA3這類具有540A高額定電流的模塊，擁$2.5mOmega的極低R_{DS(on)}$至關重要。這不僅能夠最大化地降低損耗，還能在確保器件結溫在可接受范圍內的前提下，支持其高額定電流運行，從而實現更高的功率密度。這體現了器件設計者通過優化芯片和封裝，以應對高功率應用中傳導損耗挑戰的工程策略。

低開關損耗與高頻優勢：$E_{on}和E_{off}$分析

SiC MOSFET的另一項核心優勢在于其低開關損耗，這使其能夠工作在遠高于傳統IGBT的開關頻率下。這種低損耗特性源于其極低的柵電荷（QG）和近乎為零的反向恢復電荷（Qrr）。資料顯示，BMF160R12RA3在Tvj=25°C時的開通損耗$E_{on}$為$8.9mJ$，關斷損耗$E_{off}$為$3.9mJ$ 。BMF360R12KA3在 25°C時的$E_{on}$為$7.6mJ$，$E_{off}$為$3.9mJ$ 。這些數據表明，SiC器件在開關過程中產生的能量損耗非常小。

一項值得深入探討的發現是，不同SiC模塊的開關損耗隨溫度變化的趨勢可能存在差異。例如，BMF360R12KA3的開關損耗隨結溫從25°C升至175°C時略有增加 。然而，BMF240R12E2G3卻表現出相反的特性：其開通損耗 $E_{on}$從$25^{circ}C$的7.4mJ降至150°C的5.7mJ，關斷損耗$E_{off}$也從$1.8mJ$降至1.7mJ 。這種反直覺的“負溫度系數”特性可能得益于特殊的芯片或封裝設計，使其在高溫下工作時反而具有更高的效率，這對在惡劣熱環境下運行的應用（如大功率快充樁）而言，是一個至關重要的性能優勢。

低開關損耗的直接影響是允許系統采用更高的開關頻率。更高的頻率意味著可以使用尺寸更小、重量更輕的無源元件（如變壓器和電感），從而顯著減小整個系統的體積，提高功率密度。這在光儲微網等對小型化和高集成度有嚴格要求的應用中，具有不可替代的價值。

體二極管與內置SBD：續流性能的對比

SiC MOSFET的體二極管在續流應用中的性能是另一個關鍵考慮點。傳統的SiC MOSFET體二極管通常具有較高的正向壓降（VSD），導致在續流時產生較大的傳導損耗。例如，BMF160R12RA3模塊在Tvj=175°C時，其體二極管的V_{SD}高達4.28V 。

為了解決這一問題，一些SiC模塊，如BMF240R12E2G3，在內部集成了SiC肖特基二極管（SBD）。這種設計帶來了多重優勢。首先，SiC SBD的導通壓降遠低于體二極管。BMF240R12E2G3在Tvj=175°C、門極處于+18V導通狀態時的V_{SD}僅為$.20V ，顯著低于BMF160R12RA3。其次，SBD具備近乎為零的反向恢復特性，其反向恢復電荷

Q_{rr}在150^{circ}C時僅為1.9μC，遠低于BMF160R12RA3在175°C時的2.95μC 。這不僅減少了開關損耗，還通過避免體二極管的長時間導通來降低SiC器件發生雙極性退化（Bipolar Degradation）的風險，從而提高了模塊的長期可靠性 。

2.2 先進封裝與熱管理：Si3N4陶瓷基板與低寄生電感設計

Si3N4陶瓷基板的材料優勢

功率模塊的熱管理性能是決定其長期可靠性和功率密度的關鍵因素。陶瓷基板作為芯片與外部散熱器之間的熱傳導路徑，其材料特性至關重要。資料對比了三種常見的陶瓷覆銅板：Al2O3、AlN和Si3N4 。

盡管AlN的熱導率最高，但Si3N4（氮化硅）在綜合性能上表現更為出色。其抗彎強度（700N/mm2）遠高于AlN（350N/mm2），這使其在承受劇烈的溫度沖擊時不易開裂。同時，Si3N4的熱膨脹系數（2.5ppm/K）與SiC芯片更為匹配，這大大減小了熱應力差異帶來的機械應力?？煽啃詼y試結果也印證了這一點：Al2O3和AlN覆銅板在僅經過10次溫度沖擊后便可能出現銅箔與陶瓷分層，而Si3N4在經過1000次溫度沖擊后仍保持了良好的接合強度 。這些優異的機械和熱循環性能使得

Si3N4成為高頻、大功率SiC模塊的理想封裝材料，從根本上解決了因熱應力反復變化而導致的可靠性問題，從而延長了產品壽命。

低寄生電感設計：銅基板與開爾文源極

在高速開關應用中，模塊內部的寄生電感（雜散電感）會引發嚴重的電壓尖峰和振鈴，不僅增加了開關損耗，還可能導致電磁干擾（EMI）和器件損壞。為了應對這一挑戰，基本半導體在BMF360R12KA3和BMF540R12KA3等模塊中采用了低雜散電感設計，并明確指出其雜散電感低于14nH，同時采用了銅基板 。銅基板憑借其優異的導電性，有助于構建低阻抗、低電感的功率回路，從而有效抑制瞬態過壓。

對于分立器件，如B3M010C075Z和B3M013C120Z，則采用了TO-247-4封裝 。這種四引腳封裝通過提供一個獨立的開爾文源極（Kelvin Source）引腳，將門極驅動回路與主功率回路中的大電流路徑完全分離。這樣一來，門極驅動電壓就不受主功率電流在大di/dt變化時在源極引線寄生電感上產生的壓降影響，從而避免了門極電壓振蕩，實現了更快速、更干凈的開關。這兩種不同的封裝策略——模塊級的優化布局與分立器件的引腳分離——均旨在從物理層面上降低雜散電感的影響，從而充分釋放SiC器件的高速開關潛能。

2.3 產品矩陣概覽：模塊與分立器件關鍵參數對比

基本半導體提供了豐富的產品矩陣，覆蓋了從分立器件到大功率模塊的不同應用需求。這些產品通過參數上的差異化布局，為工程師提供了多樣化的選擇。下表匯總了部分SiC模塊和分立器件的關鍵參數，以提供直觀的性能對比。

表2-1：基本半導體SiC功率器件核心參數對比

該表格清晰地展示了不同產品線在功率等級上的梯度分布和性能演進。隨著額定電流的升高，模塊的導通電阻和結到殼熱阻（Rth(j?c)）呈遞減趨勢，這是為了在高電流下維持較低的傳導損耗和結溫，以支持更高的功率密度。例如，從BMF160R12RA3的0.29K/W到BMF540R12KA3的0.07K/W，熱阻的顯著降低體現了封裝技術在熱管理上的重要性。這些數據為工程師在不同應用場景下進行精確的產品選型提供了重要的參考依據。

第三章 SiC在固態配電與光儲微網中的應用：技術優勢與實證

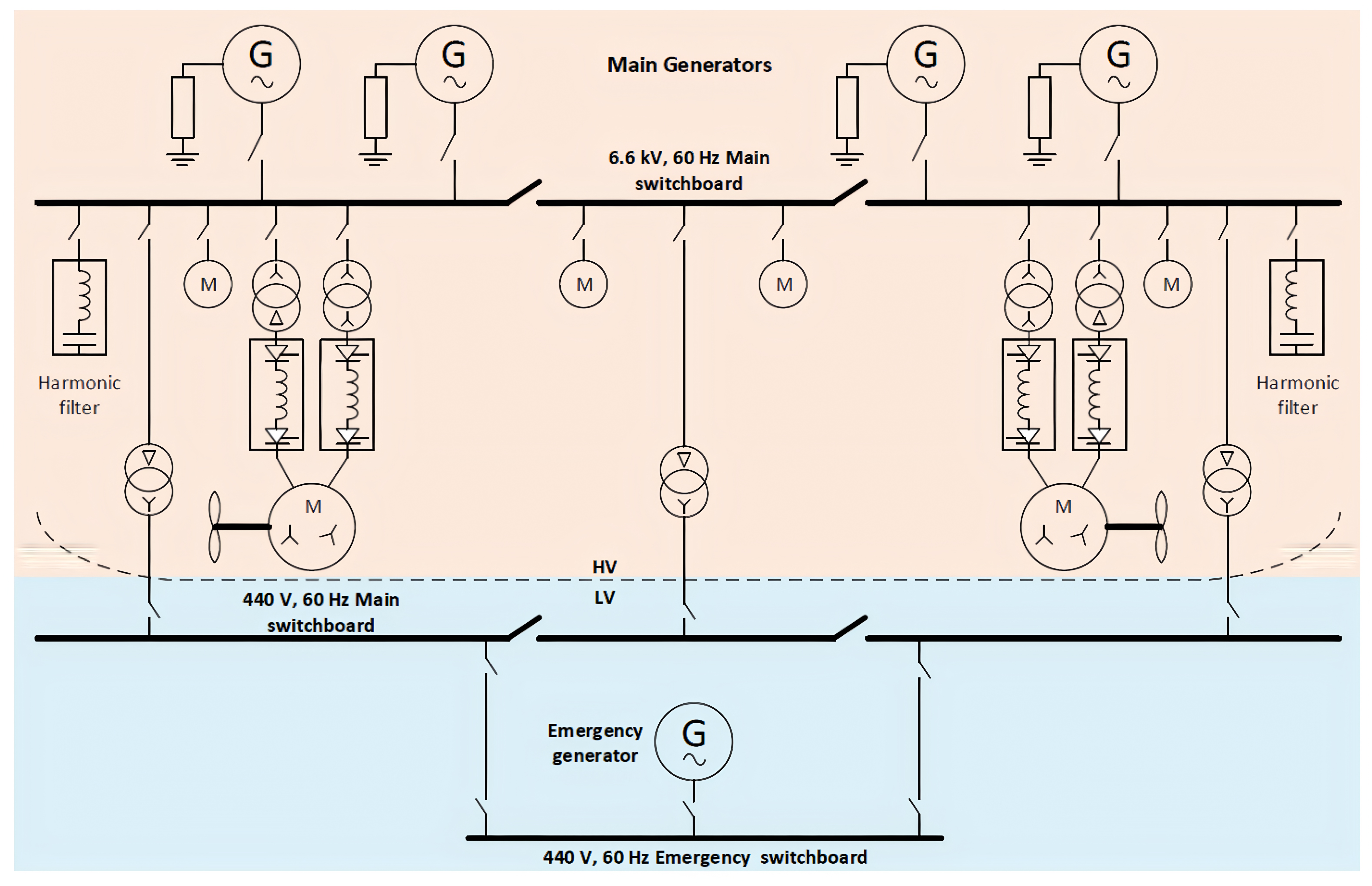

3.1 固態配電：以電力電子變壓器(SST/PET)為核心的應用

固態配電是一種新興的電力系統技術，其核心是電力電子變壓器（SST/PET）。相較于傳統的工頻變壓器，SST/PET具備諸多優勢，包括可控的潮流管理、無功補償、諧波治理以及頻率變換等功能 。這些功能對于構建靈活、高效、可自愈的未來電網至關重要。

SiC MOSFET在SST/PET中的應用，主要得益于其出色的高頻開關能力。SST/PET的核心拓撲包含一個高頻變壓器，其體積和重量與工作頻率成反比。通過利用SiC器件的高速開關特性，SST/PET可以將工作頻率提升到數十甚至數百千赫茲，從而使變壓器的體積和重量大幅減小。這不僅降低了設備制造成本和安裝空間，也使得固態配電系統更加緊湊和高效 。例如，多個研究機構已成功研制出基于SiC器件的SST原型，驗證了其在電力電子變壓器領域的可行性與優越性 。

3.2 光儲微網：高頻高效率的功率變換系統(PCS)

光儲微網系統通常由光伏陣列、儲能電池和功率變換系統（PCS）組成。PCS是連接光伏、儲能和電網的核心樞紐，負責DC/DC和DC/AC的功率變換。在光儲微網應用中，對PCS的核心要求是高效率、高功率密度和高可靠性，以最大化利用能源和優化系統集成度。

SiC MOSFET憑借其低導通損耗和低開關損耗的特性，成為PCS的理想選擇。低損耗直接提高了PCS的變換效率，減少了能量在變換過程中的損耗。更重要的是，SiC器件允許PCS工作在更高的開關頻率下，從而減小了無源器件（電感和電容）的體積和重量。這使得整個PCS模塊能夠?qū)崿F(xiàn)更高程度的集成，降低系統成本和占地面積。基本半導體的BMF240R12E2G3和BMF80R12RA3等SiC模塊被明確列為“PCS”、“高頻DCDC變換器”等應用領域的產品 。這些模塊提供的優異電學性能和高可靠性封裝，為光儲微網PCS的設計提供了堅實的技術基礎。

3.3 性能對比：SiC與傳統IGBT在典型應用中的仿真數據分析

為了直觀地展示SiC與傳統硅基IGBT的性能差異，以下將引用提供的仿真數據，對兩種器件在典型應用中的性能進行量化對比。這些數據不僅驗證了SiC的核心優勢，也為工程師在產品選型時提供了重要的決策依據。

表3-1：SiC模塊與IGBT模塊在典型應用中的性能仿真對比

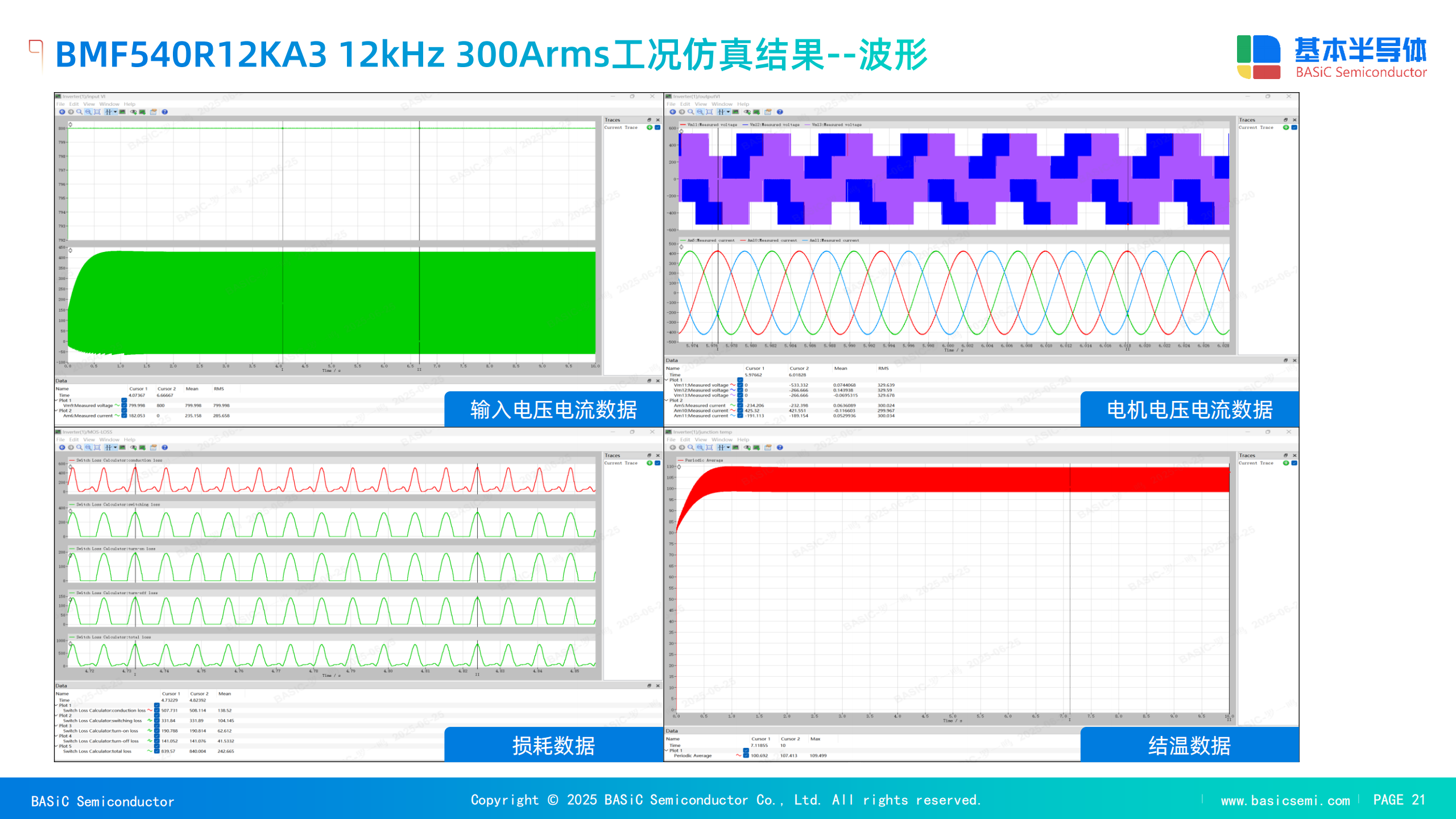

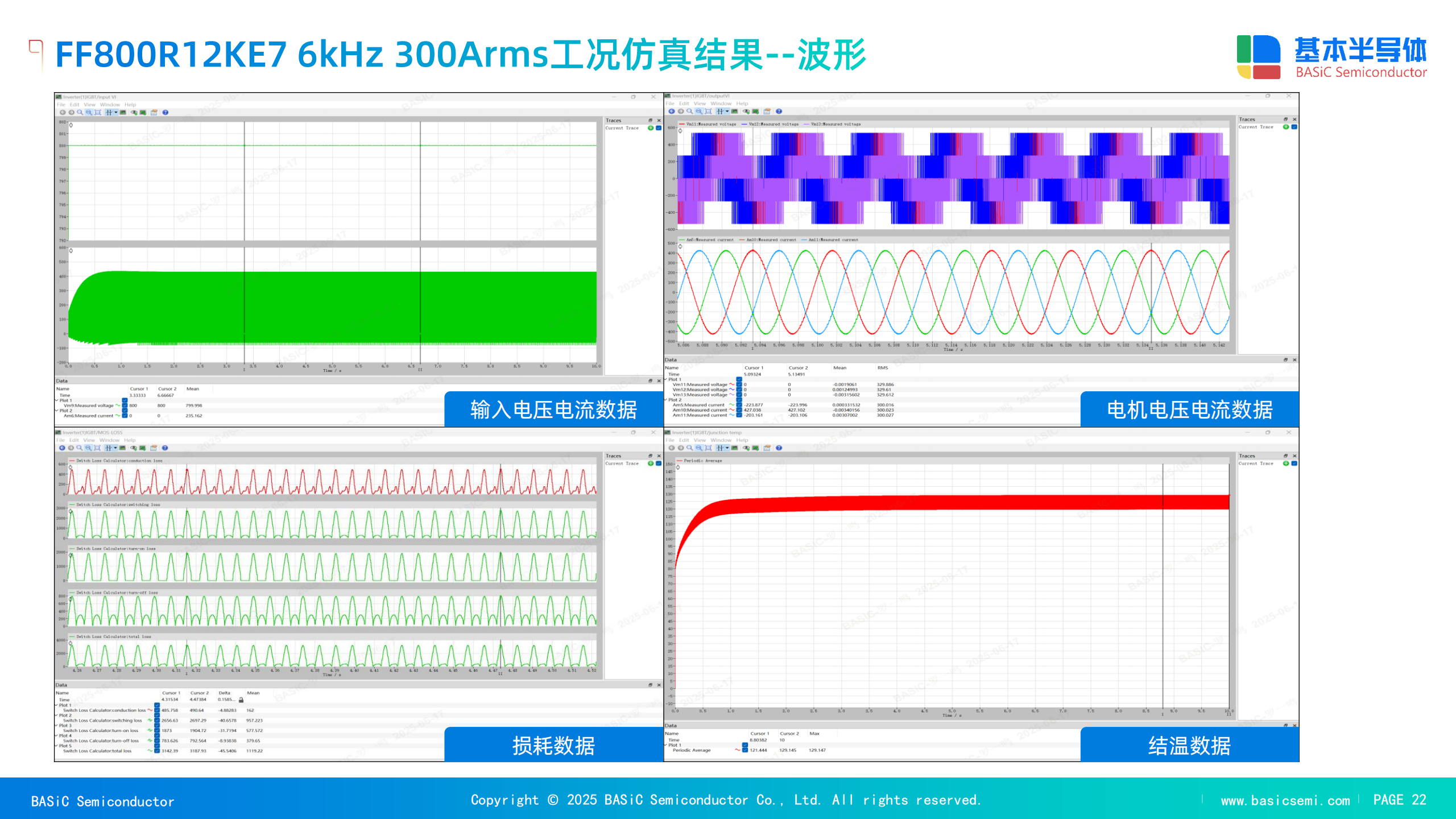

仿真結果顯示，SiC技術在效率和損耗方面對IGBT具有壓倒性優勢。在電焊機應用中，盡管BMF80R12RA3模塊的開關頻率是IGBT模塊的4倍（80kHz vs 20kHz），但其總損耗反而僅為后者的一半左右 。這使得SiC方案的系統效率高達98.68%，比IGBT方案的97.10%提升了1.58個百分點。在電機驅動應用中，BMF540R12KA3模塊在開關頻率提高一倍（12kHz vs 6kHz）的情況下，單開關總損耗大幅降低了約78%（242.66W vs 1119.22W） 。

這些量化數據直觀地揭示了SiC器件的核心價值鏈。更低的損耗不僅直接提高了系統效率，還顯著降低了器件的結溫（從IGBT的129.14°C降至SiC的109.49°C）。結溫的降低意味著更小的散熱器和更緊湊的冷卻系統，進一步減小了設備體積和重量。而高頻率的應用使得無源器件小型化成為可能。所有這些因素共同作用，使得SiC技術能夠為固態配電和光儲微網等對體積、效率和可靠性有嚴苛要求的應用，提供堅實的工程基礎和顯著的性能優勢。

第四章 固態直流斷路器(SSCB)的關鍵技術與SiC驅動方案

4.1 SSCB技術挑戰與SiC解決方案：超快分斷與高可靠性

固態直流斷路器（SSCB）是直流配電網中至關重要的保護設備，其核心任務是在毫秒甚至微秒級的時間內快速分斷故障電流，以保護電網中的關鍵設備 。相較于傳統的機械式斷路器，SSCB沒有機械觸點，不會產生電弧，具有更快的開關速度和更高的可靠性 。

然而，SSCB的核心挑戰在于需要在極短時間內切斷大電流，同時自身具備低通態損耗。傳統IGBT器件由于其較慢的開關速度和較高的開關損耗，難以滿足SSCB的嚴苛要求。SiC MOSFET憑借其固有的高速開關能力和低導通損耗，成為SSCB的理想功率開關元件 。SiC器件能夠?qū)崿F(xiàn)超快速分斷，將故障電流限制在更小的時間窗口內，從而最大限度地減少對系統設備的損害。此外，SiC器件的低通態損耗解決了SSCB長期工作時因熱耗散過大而導致的效率和可靠性問題 。

4.2 智能門極驅動芯片的核心保護功能

SiC MOSFET的高速開關特性對門極驅動器提出了更高要求。任何不恰當?shù)尿?qū)動信號都可能在高di/dt、高dv/dt的瞬態過程中引發振蕩、誤導通和過壓尖峰，從而威脅到系統的穩定性和器件的壽命。因此，集成有高級保護功能的智能門極驅動芯片是確保SSCB系統安全可靠運行的必需品。

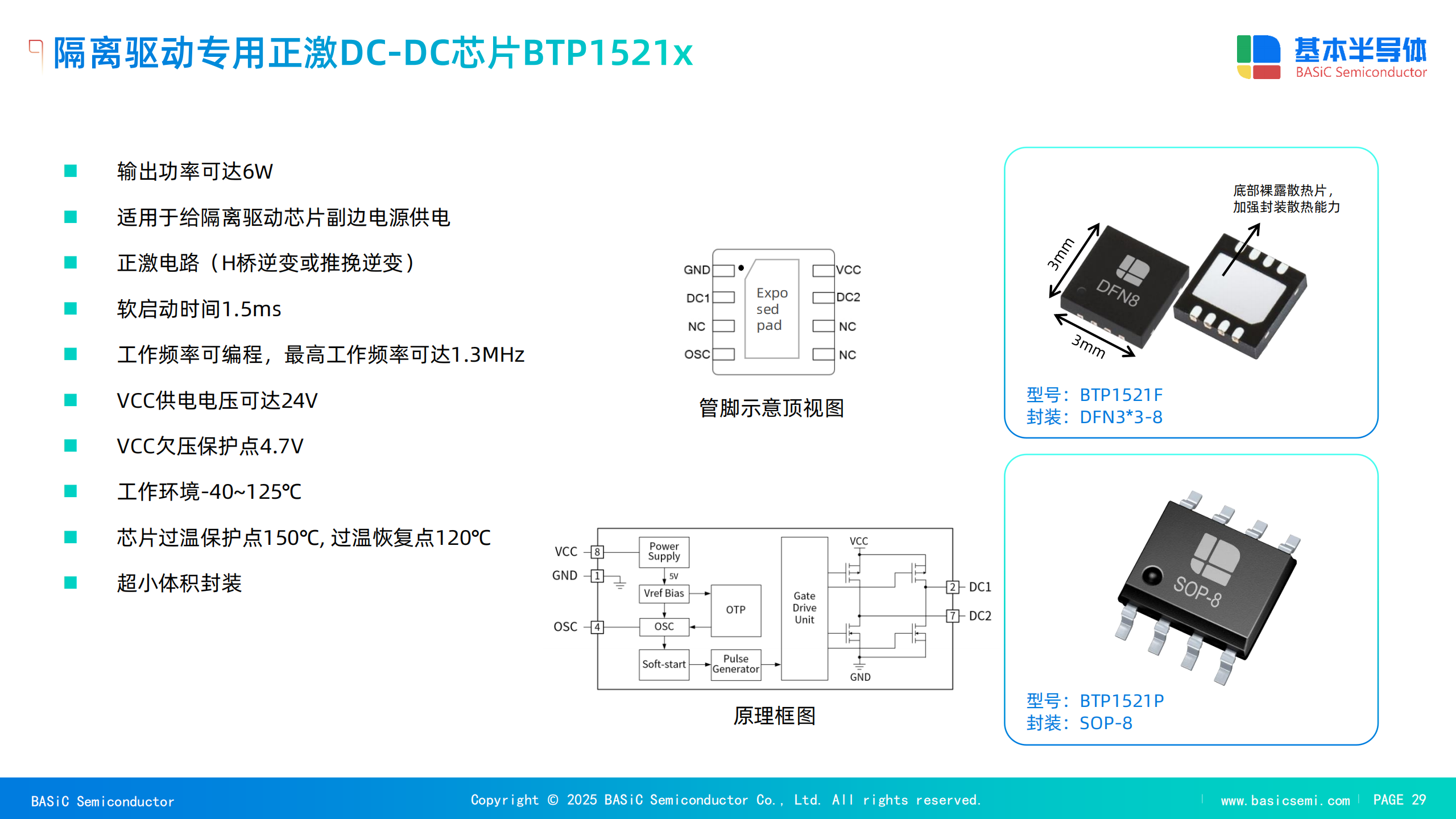

基本半導體的BTD5452R門極驅動芯片集成了多項關鍵保護功能，專為SiC MOSFET驅動而設計 。

退飽和（DESAT）短路保護：DESAT是短路故障檢測的經典方法。當SiC MOSFET發生短路故障時，其漏源電壓（V_DS）會從正常的導通壓降急劇升高。BTD5452R芯片通過DESAT引腳實時監測V_DS，當其超過預設閾值（9V）時，即可判定為短路故障，并立即啟動故障保護程序 。

軟關斷（Soft Shut-down）：在檢測到DESAT故障后，BTD5452R并不會立刻“硬”關斷器件。硬關斷會產生極大的di/dt，可能引發毀滅性的過壓尖峰。相反，芯片會啟動軟關斷模式，通過一個150mA的受控電流將門極電壓緩慢拉低 。這種受控關斷有效地限制了di/dt，從而避免了危險的過壓尖峰，保護了功率器件和系統。

有源米勒鉗位（Active Miller Clamp）：米勒效應是在橋式拓撲中普遍存在的現象。當一個開關管快速開通時，橋臂中點電壓的劇烈變化（高dv/dt）會通過關斷管的柵-漏電容（CGD）耦合出米勒電流，使關斷管的門極電壓被“頂”起來。如果這個電壓峰值超過了器件的門極閾值電壓（VGS(th)），就會導致關斷管誤開通，從而造成橋臂直通，損壞器件 。BTD5452R芯片通過在門極電壓下降到 1.8V（相對于VEE）時激活有源米勒鉗位功能，提供一個低阻抗（1A電流能力）的路徑將門極鉗位到負壓 。這有效地吸收了米勒電流，從根本上抑制了誤開通的風險。

4.3 工程實踐：米勒鉗位與軟關斷的實測效果

BTD5452R的有源米勒鉗位功能的必要性，已通過雙脈沖測試波形得到了直觀驗證。在BMF540R12KA3模塊配合BTD5452R驅動板進行的雙脈沖測試中，測試人員觀察了無米勒鉗位和有米勒鉗位兩種情況下的門極電壓波形。

在無米勒鉗位的情況下，當上管開通時，下管（處于關斷狀態）的門極電壓因米勒效應被頂至7.3V的峰值 ?？紤]到BMF540R12KA3的門源閾值電壓（ VGS(th)）典型值僅為2.7V ，這個 7.3V的電壓峰值遠超閾值，極有可能導致下管誤開通，造成致命的橋臂直通。然而，當有米勒鉗位功能被激活時，下管的門極電壓峰值被成功鉗制在2V以下 ，遠低于 VGS(th)，從而徹底消除了誤開通的風險。

這項實測數據是米勒鉗位功能價值的直接證明。它將理論上的“米勒效應”具象化為實際的門極電壓尖峰，并通過量化數據驗證了智能門極驅動芯片對這一問題的有效解決。這表明在SSCB這類對高可靠性有嚴格要求的應用中，門極驅動芯片的保護功能并非可有可無的“附加功能”，而是確保SiC器件安全、穩定運行的“必要條件”。這充分體現了功率器件與智能驅動芯片協同設計的重要性。

第五章 結論與展望

5.1 傾佳電子核心發現總結

傾佳電子對基本半導體SiC功率器件在固態配電、光儲微網和固態直流斷路器中的應用進行了深入分析。核心發現可總結如下：

性能優勢：SiC MOSFET憑借其極低的導通電阻和開關損耗，以及出色的高溫性能，在效率和功率密度上對傳統IGBT形成了壓倒性優勢。通過仿真數據證實，SiC方案在將開關頻率提升2-4倍的同時，可將總損耗降低50%以上，系統效率可提升超過1.5個百分點，同時降低器件結溫。

先進技術：基本半導體通過采用高性能的Si3N4陶瓷基板和低寄生電感設計（包括銅基板和分立器件的開爾文源極封裝），從材料和封裝層面解決了SiC器件在大功率、高頻率應用中的熱應力和寄生效應挑戰，顯著提升了產品的長期可靠性和穩定性。部分模塊（如BMF240R12E2G3）通過內置SiC SBD，不僅降低了續流損耗，還降低了雙極性退化風險，進一步增強了可靠性。

系統級方案：為確保SiC器件的高速開關能力得到安全釋放，智能門極驅動芯片至關重要。BTD5452R芯片集成了退飽和（DESAT）短路保護、軟關斷和有源米勒鉗位等功能，通過雙脈沖測試實證其能有效抑制因米勒效應導致的誤開通風險，是構建高可靠性SSCB等應用不可或缺的組成部分。

5.2 工程設計與產品選型建議

在進行SiC功率器件的工程設計與產品選型時，工程師應秉持系統性思維，綜合考量以下因素：

功率等級與封裝：對于固態配電、大功率快充樁等應用，應根據功率需求和熱管理能力，選擇BMF540R12KA3等具有低$R_{DS(on)}$和低熱阻的模塊。對于高頻DCDC變換器等對體積有更高要求的中小功率應用，可考慮分立器件或34mm模塊。

效率與頻率：SiC器件允許在更高的開關頻率下工作，這不僅降低了無源器件的尺寸，也帶來了更高的效率。在設計時應充分利用這一優勢，通過仿真工具評估不同頻率下的總損耗，找到效率與成本、體積之間的最佳平衡點。

可靠性與保護：鑒于SiC器件的門極特性和米勒效應帶來的風險，選擇集成有源米勒鉗位、軟關斷和DESAT保護等功能的智能門極驅動芯片是至關重要的。這能從根本上提升系統的安全裕度，確保長期穩定運行。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5.3 SiC技術未來發展趨勢

SiC技術的發展正處于從導入期邁向成熟期的關鍵階段。未來，SiC器件將在以下幾個方面持續演進：

更高功率密度：隨著芯片面積的增加和封裝技術的進一步優化，SiC模塊將繼續向更高電流、更高功率密度發展，以滿足兆瓦級儲能系統、大功率工業驅動等新興應用的需求。

智能化與集成化：未來的SiC功率模塊將不僅僅是簡單的功率開關，可能會集成更多傳感器（如NTC溫度傳感器 ）和驅動控制功能，形成高度集成化的智能功率模塊（Smart Power Module, SPM）。

生態系統協同：SiC功率器件的性能釋放高度依賴于其驅動、控制和無源器件的協同優化。未來的發展將更側重于提供完整的系統級解決方案，而非僅僅是單一器件，以簡化工程師的設計流程，縮短產品上市周期。SiC技術的持續創新，將為構建更高效、更智能、更可靠的現代電力系統奠定堅實基礎。
