技術價值： 實現單位功率因數（PF>0.99）和極低的總諧波失真（THD<3%）。更重要的是，SiC的高頻開關（例如50kHz）使得AFE側的升壓電感體積縮小60%以上，極大地提升了功率密度 。

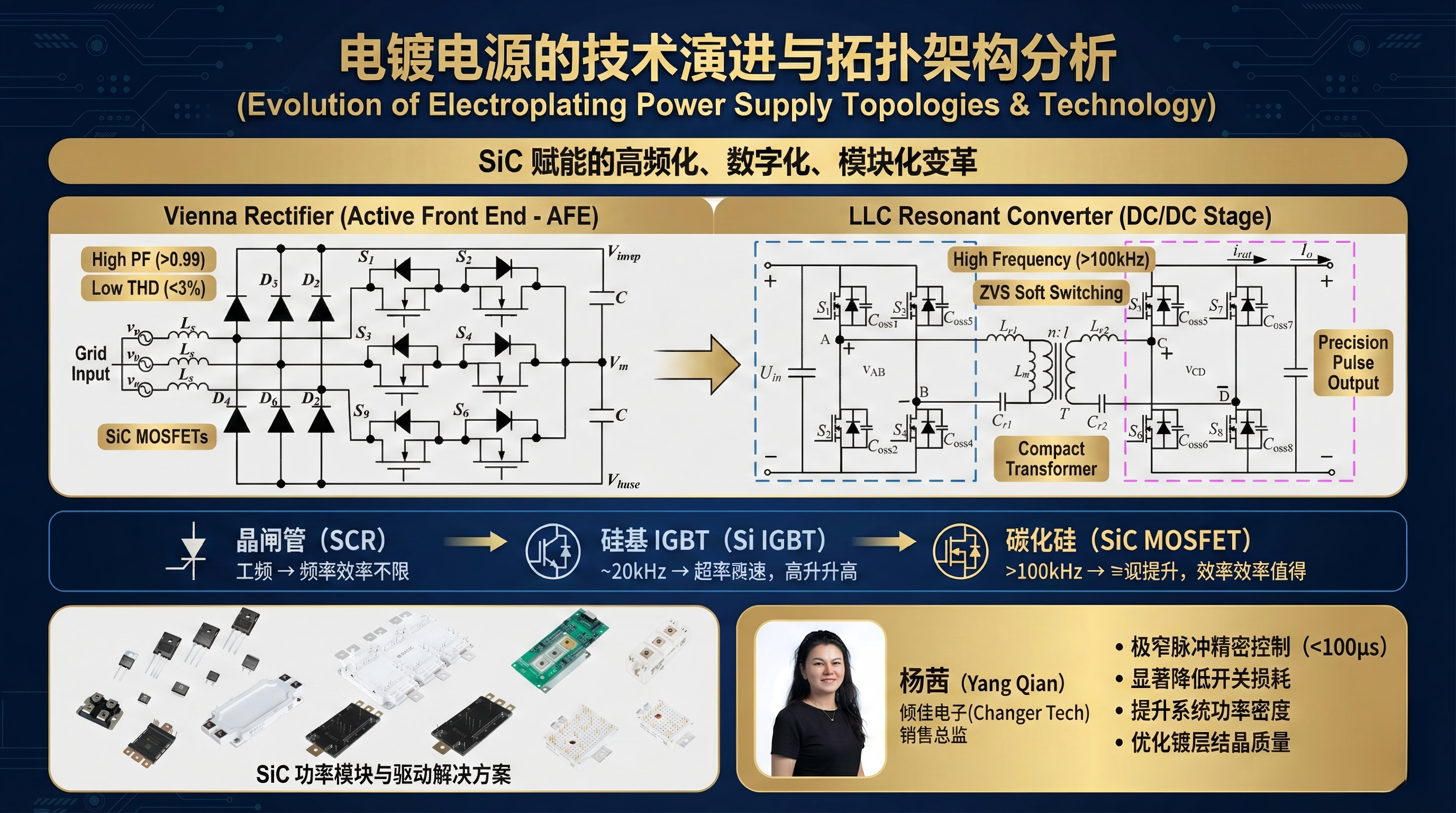

2.2.2 高頻諧振DC/DC變換器（LLC）

在隔離型DC/DC環節，LLC諧振變換器正逐步取代傳統的移相全橋（PSFB）成為SiC電源的首選拓?fù)?。

軟開關機制： LLC利用諧振槽路實現原邊開關管的零電壓開通（ZVS）和副邊整流二極管的零電流關斷（ZCS）。雖然Si IGBT也能運行在LLC模式，但在輕載下往往丟失ZVS，且關斷拖尾損耗依然存在。

SiC的獨特貢獻： SiC MOSFET極低的輸出電容（Coss?）和反向恢復電荷（Qrr?）使得LLC諧振頻率可以設計得更高（例如100kHz-500kHz）。高頻化帶來的直接收益是變壓器磁芯體積的指數級減小（磁通密度限制放寬），以及輸出側濾波電容需求的降低 。對于電鍍電源而言，這意味著更快的動態響應，能夠輸出接近理想方波的電流波形。

2.2.3 脈沖換向輸出級（H橋）的設計變革

在脈沖反向電鍍（Pulse Reverse Plating, PRP）中，輸出級通常是一個全橋（H-Bridge）結構，用于切換電流方向。

挑戰： 傳統設計中，為了防止反向電壓尖峰損壞整流二極管，往往需要復雜的吸收電路或犧牲切換速度。

SiC方案： 采用1200V SiC MOSFET構成的輸出H橋，利用其雪崩耐量高和體二極管反向恢復特性好的優勢，可以實現極高頻率的極性切換（例如5kHz-10kHz的換向頻率）。這種高頻換向能力對于消除析氫反應、減少添加劑消耗具有決定性意義 。

3. 電鍍工藝技術發展趨勢與電源需求

電鍍電源的技術迭代并非孤立存在，而是由下游應用工藝的革新所驅動。當前電鍍行業的三大核心趨勢——微型化、合金化與綠色化，均對電源提出了超越傳統硅基技術能力的挑戰。

3.1 趨勢一：高頻脈沖與反向脈沖電鍍（Pulse & Pulse Reverse Plating）

這是目前高端電鍍（如PCB盲孔填銅、半導體晶圓級封裝、連接器鍍金）的主流工藝方向。

電化學機理： 脈沖電鍍通過調節導通時間（ton?）和關斷時間（toff?），在此期間陰極附近的金屬離子濃度得以通過擴散恢復，從而允許在ton?期間使用極高的峰值電流密度而不引起“燒焦”或枝晶生長 。

晶粒細化效應： 研究表明，隨著脈沖頻率的提高（即ton?減小），電結晶過程中的成核速率（Nucleation Rate）顯著高于晶核生長速率。這直接導致鍍層晶粒尺寸減小。例如，在Ni-SiC復合鍍層研究中，高頻脈沖（100Hz以上至kHz級）制備的鍍層晶粒更細，顯微硬度更高，耐磨性顯著增強 。

均鍍能力（Throwing Power）： 在高深徑比的盲孔或通孔電鍍中，反向脈沖（陽極脈沖）能夠選擇性地溶解孔口高電流密度區的鍍層，從而防止孔口封死，實現自下而上的無空洞填充（Superfilling） 。這要求電源必須具備極快的電流上升和下降速率（Slew Rate），SiC器件的納秒級開關速度正是實現完美方波脈沖的關鍵 。

3.2 趨勢二：精密數字化控制與波形定制

工業4.0要求電鍍過程可追溯、可編程。

波形自由度： 現代電源不再局限于輸出直流，而是需要輸出復雜的可編程波形（如多階梯脈沖、正弦波調制脈沖等）。這需要電源內部的控制環路帶寬極高。

DSP/FPGA協同： 采用SiC器件的高頻開關特性，提升了系統的采樣頻率和控制帶寬，使得DSP（數字信號處理器）能夠以更高的精度實時調整輸出電流，補償線纜壓降和槽液電導率波動 。

3.3 趨勢三：綠色制造與能效雙控

電鍍是典型的高能耗產業。

紋波與能耗： 傳統電源輸出的高紋波不僅影響鍍層質量，還在鍍液和母排中產生大量無效焦耳熱，增加了車間空調和冷凍機的負荷。SiC電源輸出的低紋波直流電直接降低了這部分熱損耗 。

轉換效率： 從電網側到鍍槽側，每一級轉換效率的提升都至關重要。SiC技術將整機效率從IGBT時代的89%-92%提升至96%-98%，顯著降低了碳足跡 。

4. SiC功率模塊在電鍍電源中的應用與技術價值

針對電鍍電源的應用特點，以基本半導體（BASiC Semiconductor）為代表的廠商推出了專用的工業級SiC MOSFET模塊。本節將深入剖析34mm和62mm封裝模塊的技術細節及其在電鍍場景下的獨特價值。

4.1 核心材料優勢：為何電鍍需要SiC？

相比于硅（Si），碳化硅（SiC）擁有3倍的禁帶寬度、10倍的擊穿場強和3倍的熱導率 。

低導通電阻（Low Rdson）： 在電鍍電源這種低壓大電流應用中，導通損耗是主要矛盾。SiC MOSFET不僅在常溫下Rdson極低，更重要的是其Rdson隨溫度上升的漂移率遠低于Si器件。例如，基本半導體的BMF160R12RA3模塊在25°C時Rdson為7.5 mΩ，在175°C時僅上升至約13.3 mΩ 。相比之下，Si IGBT的飽和壓降（Vce(sat)）具有負溫度系數或較差的正溫度系數特性，且由于二極管膝電壓的存在，在部分負載下效率極差。SiC MOSFET作為電阻性元件，在輕載（電鍍電源常見工況）下沒有拐點電壓，效率極高 。

體二極管性能： 電鍍電源中的換流過程依賴反并聯二極管。SiC MOSFET自帶的體二極管反向恢復電荷（Qrr?）極低（僅為同規格Si FRD的1/10甚至更低），這幾乎消除了硬開關拓?fù)渲械拈_通損耗和EMI干擾源 。

4.2 典型模塊封裝及其技術規格

4.2.1 34mm半橋SiC模塊（Pcore?2系列）

這是中功率模塊化電鍍電源（單機10kW-50kW）的主流選擇。

代表型號： BMF80R12RA3 / BMF160R12RA3 。

關鍵參數：

電壓等級： 1200V，為400V/690V電網輸入提供了充足的安全裕量。

電流規格： 160A（@TC?=75°C），脈沖電流可達320A 。

開關特性： 輸入電容（Ciss?）僅為11.2 nF，總柵極電荷（Qg?）為440 nC。這意味著驅動功率需求極低，且能夠?qū)崿F(xiàn)極快的開關速度（上升時間tr?≈28ns），完美適配50kHz-100kHz的硬開關或軟開關拓?fù)?。

應用場景： 適用于20kW-30kW的獨立風冷電鍍模塊，多模塊并聯可構建大功率系統。其低電感設計（<15nH）顯著降低了關斷電壓尖峰，允許減少吸收電容的使用。

4.2.2 62mm半橋SiC模塊（Pcore?2系列）

針對大功率集中式電源（單機100kW+）或液冷模塊設計。

代表型號： BMF540R12KHA3 。

關鍵參數：

電流能力： 540A（@TC?=65°C），脈沖電流超1000A 。

超低內阻： 典型值僅2.2 mΩ 。在輸出數千安培的電鍍整流器中，原邊電流依然很大，超低內阻對于減少散熱器體積至關重要。

封裝黑科技： 該系列通常采用高性能氮化硅（Si3N4）AMB基板 。

技術價值： 在脈沖電鍍中，功率器件承受著劇烈的功率循環（Power Cycling）。Si3N4陶瓷的抗彎強度和斷裂韌性遠高于傳統的氧化鋁（Al2O3）或氮化鋁（AlN），且熱膨脹系數與SiC芯片更匹配。這使得模塊能夠承受數百萬次的脈沖熱沖擊而不發生基板分層或焊料疲勞，極大提升了電源的長期可靠性 。

5. 配套驅動板技術及其在電鍍電源中的關鍵作用

SiC MOSFET雖然性能卓越，但其“脾氣”也更為暴躁：極高的dv/dt（>50V/ns）、較低的柵極閾值電壓（VGS(th)?約2.7V）以及對負壓關斷的依賴，使得傳統IGBT驅動方案完全失效。配套的專用驅動板不再是簡單的信號放大器，而是保障系統安全與性能的“防線”。

5.1 SiC驅動面臨的挑戰

米勒效應誤導通： 在橋式電路中，當一個管子高速開通時，產生的dv/dt通過米勒電容（Cgd?）耦合到對管柵極，產生電壓尖峰。如果尖峰超過VGS(th)?，將導致直通短路炸機。SiC的閾值電壓隨溫度升高還會進一步降低（175℃時可低至1.9V ），加劇了風險。

抗干擾能力： 電鍍現場環境惡劣，大電流母排產生的強磁場干擾嚴重。驅動板必須具備極高的共模瞬態抗擾度（CMTI）。

短路保護速度： SiC芯片面積小，熱容量小，短路耐受時間（SCWT）通常小于2-3μs，遠低于IGBT的10μs。驅動板必須在納秒級時間內檢測并切斷短路 。

5.2 解決方案：青銅劍技術BSRD系列驅動板深度解析

青銅劍技術（Bronze Technologies）與基本半導體合作推出的即插即用型驅動板，專門針對上述痛點進行了設計。

5.2.1 BSRD-2427（適配34mm模塊）

該驅動板專為BMF80R12RA3/BMF160R12RA3等34mm模塊設計。

強勁驅動能力： 提供單通道2W的輸出功率和10A的峰值充放電電流 。

技術價值： 對于Qg?為440nC的模塊，10A的驅動電流可以確保極短的米勒平臺時間，使開關損耗降至最低。充足的功率儲備支持100kHz的高頻操作。

有源米勒鉗位（Active Miller Clamp）： 針對誤導通問題，BSRD-2427集成了米勒鉗位功能 。

機制： 在關斷階段，當柵極電壓降至一定閾值（如2V）以下時，驅動器通過一個低阻抗路徑直接將柵極鎖死在負壓軌（-4V）。這比單純依靠負壓關斷更有效，徹底杜絕了高dv/dt下的串?dāng)_風險。

高可靠隔離： 采用磁隔離或電容隔離技術，提供高達5000Vrms的絕緣耐壓，滿足電鍍電源原副邊安規要求 。

5.2.2 BSRD-2503（適配62mm模塊）

針對大功率BMF540R12KHA3模塊，BSRD-2503提供了更高級別的保護。

驅動能力升級： 針對540A模塊高達1320nC的柵極電荷 ，該驅動板配備了更強的推挽輸出級（通常20A峰值），確保大芯片也能瞬間開關。

軟關斷（Soft Turn-off）保護：

機制： 當檢測到短路（Desaturation）時，驅動板不會立即硬關斷（否則巨大的di/dt會在雜散電感上感應出數千伏的電壓尖峰，擊穿模塊），而是通過一個高阻抗路徑緩慢釋放柵極電荷。

價值： 這種“慢關斷”策略將VDS?過沖限制在安全范圍內，保護了昂貴的SiC模塊免受雪崩擊穿 。

精確的負壓管理： 提供穩定的+18V/-4V驅動電壓。+18V確保Rdson最低（降低導通損耗），-4V提供足夠的噪聲容限 。

5.2.3 核心驅動芯片：BTD5350MCWR

這些驅動板的核心往往采用如BTD5350MCWR這樣的專用ASIC 。

特點： 集成DESAT保護、UVLO（欠壓鎖定）、米勒鉗位控制邏輯。其SOW-8寬體封裝提供了8.5mm的爬電距離，適應電鍍廠高濕度、高污染的惡劣環境 。

6. SiC在電鍍電源中的商業價值與ROI分析

技術優勢最終必須轉化為財務回報。對于電鍍企業而言，采用SiC電源的商業價值主要體現在運營成本（OPEX）的降低和產品競爭力的提升。

6.1 顯著的節能效益

電鍍電源通常全天候運行。以一個額定功率200kW的電鍍生產線為例，對比IGBT整流器與SiC整流器。

IGBT系統效率： 典型值為92%（含變壓器和整流損耗）。

SiC系統效率： 典型值可達97%（得益于同步整流和高頻軟開關） 。

能耗計算：

年運行時間：300天 × 24小時 = 7200小時。

IGBT損耗：200kW×(1?0.92)=16kW。

SiC損耗：200kW×(1?0.97)=6kW。

年節電量：(16?6)kW×7200h=72,000kWh。

經濟回報： 按工業電價0.8元/kWh計算，單臺設備每年僅電費即可節省5.76萬元人民幣?？紤]到SiC模塊相比IGBT增加的BOM成本（假設增加1-2萬元），通常在6-10個月內即可收回增量成本 。

6.2 間接經濟效益（TCO）

線纜與銅排節?。?/strong> SiC電源的高頻特性使得輸出紋波極小，無需龐大的輸出濾波電感。這不僅減少了銅材消耗，還顯著降低了電源體積和重量（體積可減小50%以上） 。對于寸土寸金的PCB工廠或電鍍車間，這意味著更高的廠房利用率。
