LMH2191是一個雙通道時鐘樹驅動器，可向以下人員提供數字系統時鐘 手機或其他應用中的外圍設備。它為時鐘問題提供了解決方案 例如扇出或更長走線的驅動能力有限。它還提供對 來自不同負載和頻率拉動效應的主時鐘，與噪聲模塊隔離，以及 串?dāng)_隔離。它具有非常低的相位噪聲，使其能夠驅動敏感模塊，例如 作為無線局域網和藍牙。

該LMH2191的時鐘頻率最高可達 52 MHz，并具有獨立的時鐘請求引腳，用于 每個時鐘輸出，允許外設控制時鐘。它具有集成 LDO 提供具有 10 mA 外部負載電流的超低噪聲電壓電源，可用于 為TCXO或其他時鐘源供電。LMH2191 雙時鐘分配器采用微型 1.61 mm x 1.063 mm 8焊球DSBGA封裝。其體積小、電源電流低，非常適合 便攜式應用程序。
*附件：lmh2191.pdf

特性

• 一個輸入時鐘，兩個輸出時鐘
• 1.8V方波時鐘輸出
• 反相時鐘輸出
• 獨立時鐘請求
• 時鐘輸入的電源噪聲高隔離
• 高輸出到輸出隔離
• 集成1.8V低壓差穩壓器
  • 低輸出噪聲電壓
  • 10 mA 負載電流
• EMI濾波
• 超低待機電流
• V蝙蝠范圍 = 2.5V 至 5.5V
• 8焊球DSBGA封裝

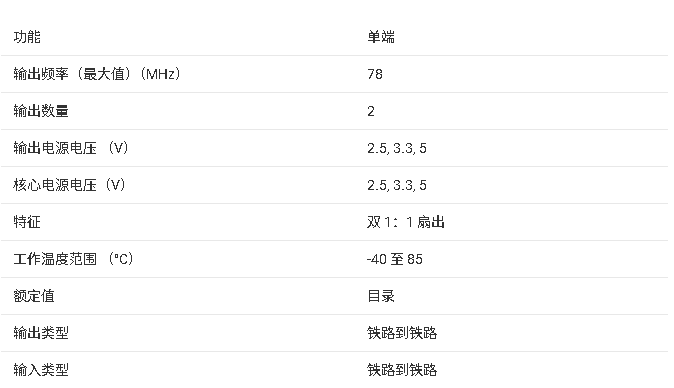

參數

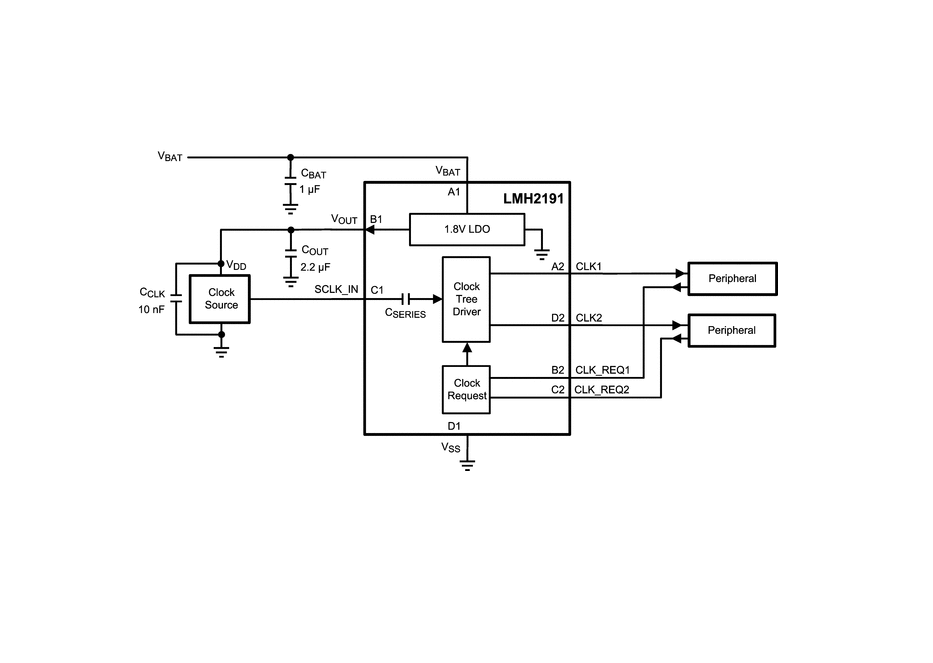

方框圖

?1. 產品概述?
LMH2191是德州儀器（TI）推出的雙通道時鐘樹驅動器，專為移動設備（如手機、便攜設備）設計，用于解決時鐘分配中的驅動能力不足、負載變化干擾及模塊間串?dāng)_問題。其核心特性包括：

• ?雙通道輸出?：支持1個輸入時鐘生成2個獨立輸出時鐘（CLK1/CLK2），頻率最高52MHz。
• ?低噪聲設計?：集成1.8V LDO穩壓器，提供高電源噪聲抑制（PSRR >90dB@100Hz），輸出相位噪聲低至-163dBc/Hz（1MHz偏移）。
• ?靈活控制?：通過CLK_REQ1/2引腳獨立控制各通道啟停，支持超低待機電流（1μA）。
• ?封裝?：8引腳DSBGA（1.61mm×1.063mm），適合緊湊型設計。

?2. 關鍵特性?

• ?電氣性能?：
  • 工作電壓：2.5V至5.5V（VBAT）。
  • 輸出驅動能力：支持33pF容性負載，傳播延遲≤10.5ns。
  • 輸出隔離：通道間偏移≤3.1ns，隔離度高。
• ?LDO穩壓器?：
  • 輸出1.8V±5%，負載電流10mA，噪聲電壓18μVRMS。
  • 快速啟動時間260μs（典型值）。
• ?EMI優化?：通過控制輸出邊沿斜率（上升/下降時間3.5ns典型值）降低電磁干擾。

?3. 應用場景?

• 移動設備主時鐘分配（如藍牙、Wi-Fi模塊）。
• 敏感模塊時鐘驅動（需低相位噪聲場景）。
• 便攜設備中長距離時鐘信號傳輸。

?4. 設計要點?

• ?布局建議?：縮短SCLK_IN和輸出走線，VBAT/VOUT需就近放置低ESR陶瓷電容（CBAT=1μF，COUT=2.2μF）。
• ?輸入信號要求?：SCLK_IN需10-52MHz正弦或TCXO波形，占空比45%-55%。
• ?熱管理?：結溫限制150°C，過熱自動關斷。

?5. 典型電路?

• 輸入時鐘經10nF耦合電容接入SCLK_IN，LDO可為外部TCXO供電，輸出時鐘通過33pF負載驅動外圍設備。

?6. 版本與封裝?

• 文檔版本：SNAS485D（2013年5月修訂）。
• 封裝選項：DSBGA-8（YFX），符合RoHS標準。

該器件通過高集成度和低功耗設計，顯著提升移動設備時鐘系統的穩定性和抗干擾能力。
