傾佳電子基于碳化硅(SiC)的雙向非隔離式Buck-Boost電源設計報告:儲能與數據中心應用深度分析
傾佳電子(Changer Tech)是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。
傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:
傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!
1. 引言:能源轉型與算力時代的電源挑戰
當前,全球正處于一場深刻的能源結構轉型之中,可再生能源如太陽能和風能的滲透率持續攀升。然而,這類能源固有的間歇性與波動性對電網的穩定性構成了挑戰。與此同時,以人工智能(AI)為核心的新一代信息技術正驅動著數據中心產業的爆炸式增長。大型語言模型(LLM)的訓練對電力需求巨大,未來超大規模數據中心互聯設施的電力需求可能高達300text{ MW}至1000text{ MW}或以上,對現有電網的電力供應能力造成了前所未有的壓力 。在這一背景下,對能夠?qū)崿F(xiàn)高效、高功率密度、高可靠性、且具備雙向能量流動的電源轉換解決方案的需求變得前所未有的迫切。


傳統的硅(Si)基功率器件,如絕緣柵雙極晶體管(IGBT),由于其物理特性限制,在面對高頻、高溫和高壓應用時顯得力不從心 。它們通常伴隨著較高的開關損耗和傳導損耗,導致效率低下,并需要龐大而笨重的散熱系統。第三代半導體材料碳化硅(SiC)的出現,為解決這些挑戰提供了關鍵技術路徑。SiC具有比硅寬三倍的禁帶寬度、高十倍的擊穿電場強度和高三倍的熱導率 。這些優越的材料特性使其成為制造新一代功率器件的理想選擇,能夠顯著降低系統能耗、提升能量轉換效率、并實現電源模塊的小型化。
傾佳電子將圍繞基本半導體(BASiC Semiconductor)的B3M013C120Z SiC MOSFET,深入剖析其核心技術特性,并結合非隔離式雙向Buck-Boost電路拓撲和交錯并聯(Interleaving)技術,系統性地論證該設計方案在儲能和數據中心領域所具備的獨特技術優勢與廣闊發展前景。傾佳電子將從器件、拓撲、系統集成和應用前景四個層面進行深度分析。

2. 核心器件技術剖析:B3M013C120Z SiC MOSFET

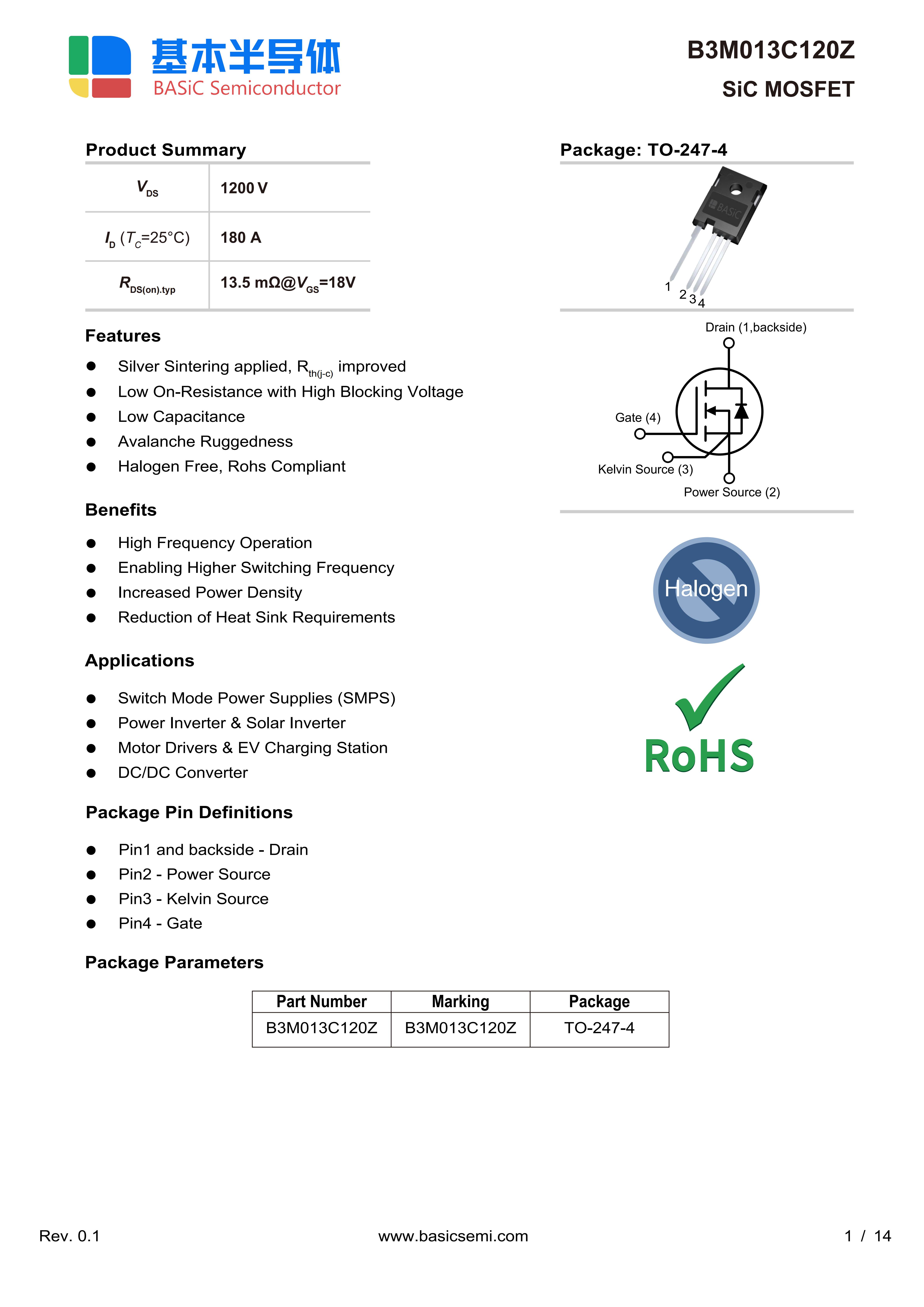

B3M013C120Z是一款專為高功率應用設計的1200V SiC MOSFET,其技術參數和封裝特性為實現高能效、高功率密度電源提供了堅實基礎。

2.1. 基本參數與性能概覽

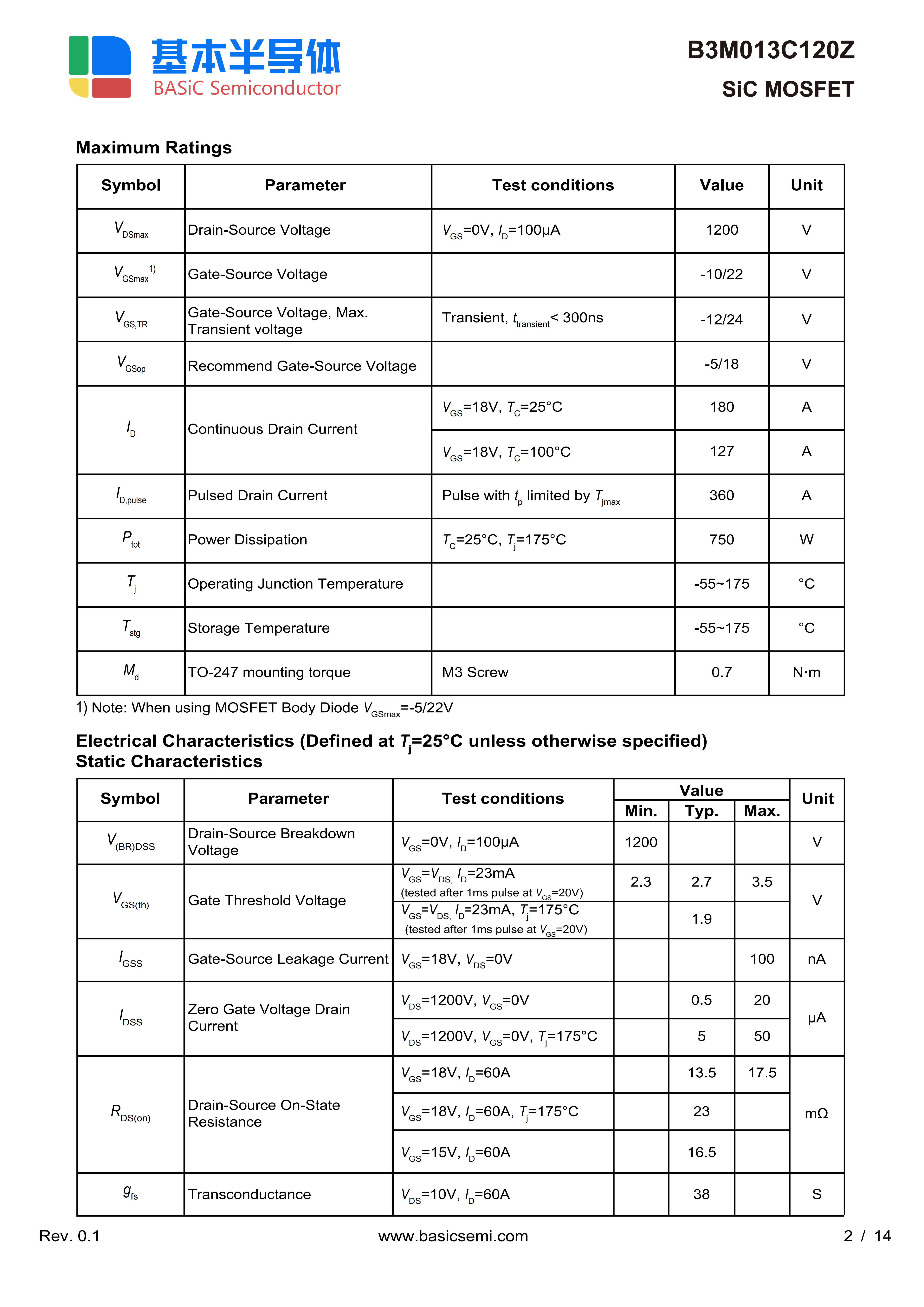

該器件的核心參數在數據手冊中得到詳細呈現,為后續的性能分析提供了量化依據。該SiC MOSFET的額定耐壓為1200V,在TC?=25°C時連續漏極電流可達180A。其在VGS?=18V、ID=60 A條件下的典型導通電阻為13.5mΩ 。
| 表1: B3M013C120Z SiC MOSFET核心參數速查表 |
|---|
| 參數 |
| 額定漏-源電壓 (VDS?) |
| 連續漏極電流 (ID?, TC?=25°C) |
| 導通電阻 (RDS(on)?) |
| 結-殼熱阻 (Rth(j?c)?) |
| 開通能量 (Eon?, ID?=60A, TJ?=175°C) |
| 關斷能量 (Eoff?, ID?=60A, TJ?=175°C) |
| 封裝類型 |
Export to Sheets
與傳統的硅基IGBT或MOSFET相比,SiC器件的優勢在于其低導通損耗和極低的開關損耗。在相同的電流和電壓等級下,SiC MOSFET能夠?qū)崿F(xiàn)顯著的效率提升,特別是在高頻應用中。
| 表2: SiC與傳統Si器件關鍵性能對比 |
|---|
| 特性 |
| 開關速度 |
| 開關損耗 |
| 導通電阻 |
| 熱導率 |
| 耐溫性 |
| 系統級優勢 |
2.2. 核心技術特性深度解讀
B3M013C120Z的卓越性能并非偶然,其背后是多項先進技術的集成應用,這些技術共同作用,解決了傳統功率器件設計的固有瓶頸。
2.2.1. 低導通電阻與低開關損耗

B3M013C120Z在TC?=25°C下的典型導通電阻為13.5mΩ,這直接決定了器件在導通狀態下的傳導損耗。傳導損耗(Pcond?)與流經器件的電流平方和導通電阻成正比,即Pcond?=ID,rms2??RDS(on)?。在實際應用中,由于器件內部溫升,導通電阻通常會隨著結溫升高而增大。該器件在TJ?=175°C時,導通電阻也僅為23mΩ(ID?=60A),相對較低的溫度系數確保了高效率在高負載下的維持 。
除了傳導損耗,開關損耗是決定高頻電源轉換效率的另一關鍵因素。B3M013C120Z的開關能量,例如在VDC?=800V、ID?=60A、TJ?=175°C的典型工作條件下,使用SiC SBD作為續流二極管時的開通能量(Eon?)和關斷能量(Eoff?)分別為880text{ }mutext{J}和660text{ }mutext{J} 。總開關損耗( Psw?)與開關能量和開關頻率成正比,即Psw?=(Eon?+Eoff?)?fsw? 。得益于SiC材料的寬禁帶和高載流子遷移率,該器件的開關速度極快,且開關能量遠低于同等規格的硅器件,這使得設計者可以將開關頻率大幅提升至數十乃至數百kHz,而總損耗仍可維持在可接受的范圍內 。
將該器件與傳統IGBT進行對比可以發現,盡管在某些電流條件下IGBT的導通損耗可能與SiC MOSFET相當,但SiC器件的開關損耗通常遠低于IGBT 。IGBT關斷時存在的“拖尾電流”會導致顯著的關斷損耗,而SiC MOSFET則沒有這一現象 。因此,在追求更高開關頻率以縮小無源元件尺寸時,SiC MOSFET的優勢尤為突出。總損耗的降低直接減少了系統產生的熱量,從而允許采用更小、更輕的散熱器,這是實現高功率密度設計的關鍵所在 。
2.2.2. 銀燒結封裝技術
B3M013C120Z器件采用了銀燒結封裝技術,該技術在數據手冊中被列為提升熱阻(Rth(j?c)?)的關鍵措施 。銀燒結是一種先進的芯片粘接技術,它使用納米或微米級的銀顆粒,在高溫和壓力下燒結成致密、高導熱、低電阻的鍵合層 。與傳統的焊料(如SAC305)相比,銀燒結具有顯著優勢:其熱導率遠高于焊料,能夠?qū)崿F(xiàn)更高效的熱量從芯片結到封裝外殼的傳導 ;其耐溫性極佳,可以承受SiC器件在高溫下工作所產生的熱應力,而無熔化之虞 。
結-殼熱阻(Rth(j?c)?)是衡量器件散熱能力的重要參數 。銀燒結技術能夠?qū)⑦@一關鍵熱阻降低高達30%,從而在相同功率損耗下顯著降低器件的結溫 。根據阿倫尼烏斯方程,器件的壽命與工作結溫密切相關,結溫每升高 10°C,器件的壽命通常會減半 。因此,銀燒結技術通過降低結溫,不僅提高了器件在持續高功率輸出下的性能,更極大地增強了系統的長期可靠性 。此外,該技術還顯著提升了器件在熱循環(thermal cycling)和功率循環(power cycling)下的魯棒性,能夠承受比傳統焊料高出數十倍的循環次數 。在電動汽車(EV)逆變器等高應力應用中,銀燒結封裝的模塊在相同的溫差下可以處理更高的電流,從而實現更高的功率密度 。這一特性使得該SiC MOSFET非常適合于對功率密度和長期可靠性要求嚴苛的儲能和數據中心應用。
2.2.3. 開爾文源極引腳
B3M013C120Z采用TO-247-4封裝,相比傳統三引腳TO-247封裝,其多了一個獨立的開爾文源極引腳(Kelvin Source Pin) 。這一設計解決了困擾高速開關器件的共源極電感問題 。在傳統三引腳封裝中,柵極驅動回路和主功率回路共用一個源極引腳。當大電流在主功率回路中快速開關(高 di/dt)時,共源極引線的寄生電感會產生一個負反饋電壓(Lsource??di/dt),疊加在柵極驅動電壓上 。這種效應會顯著降低實際施加于柵極-源極的驅動電壓,減緩器件的開通速度,或在關斷時產生電壓過沖和振鈴,增加開關損耗,甚至導致誤導通,從而影響系統的可靠性 。
開爾文源極引腳的引入將柵極驅動回路從主功率回路中獨立出來,使得柵極驅動器能夠以一個近乎無電流流動的參考點來驅動?xùn)艠O,從而最小化柵極驅動回路的雜散電感 。這使得B3M013C120Z能夠充分發揮其極快的開關速度,同時抑制開關過程中的電壓尖峰和振鈴 。這種封裝上的優化,是實現高頻高效、降低電磁干擾(EMI)并提升系統魯棒性的關鍵,它從器件層面解決了高頻電源設計中的一個核心挑戰。
2.2.4. 雪崩耐用性
雪崩耐用性是衡量功率MOSFET在極端條件下魯棒性的一個重要指標。它描述了器件在漏-源電壓短暫超過其額定擊穿電壓(BVDSS?)時,能夠吸收瞬態能量而不被永久損壞的能力 。雖然在正常設計中應避免雪崩事件,但在實際應用中,由于感性負載關斷、瞬態浪涌或電源線突變等不可預測的因素,電壓尖峰可能會發生。
B3M013C120Z將“雪崩耐用性”明確列為一項特性 。這意味著該器件通過優化的結構和制造工藝,能夠在瞬態應力下保持穩定,防止因局部過熱或不可控電流激增而導致的災難性失效 。這種特性為電源系統提供了一道重要的“安全防線”,顯著增強了其在復雜、惡劣運行環境下的魯棒性和長期現場可靠性 。在儲能和數據中心這類對可靠性有極致要求的應用中,該特性是保障系統穩定運行的關鍵。
3. 電路拓撲與實現方案:雙向非隔離式Buck-Boost與交錯并聯
為充分利用B3M013C120Z SiC MOSFET的優越性能,設計者需采用與之匹配的先進電路拓撲。雙向非隔離式Buck-Boost電路與交錯并聯技術的結合,提供了一種高效、高密度、高可靠性的解決方案。
3.1. 雙向非隔離式Buck-Boost拓撲

該拓撲是一種基礎且高效的非隔離式變換器,由兩個開關管和一個電感構成。它可以在降壓(Buck)和升壓(Boost)兩種模式下雙向工作 。在儲能應用中,該拓撲可作為電池儲能單元與直流母線之間的接口。當電池充電時,它工作在降壓模式,將高壓直流母線電壓降至電池充電電壓;當電池放電時,它工作在升壓模式,將電池電壓升至母線電壓為負載供電 。非隔離式設計因其電路結構簡單、元件數量少而具備固有優勢:沒有變壓器,從而減少了磁性元件相關的損耗,提高了轉換效率,并顯著減小了體積和重量 。
3.2. 交錯并聯(Interleaving)技術

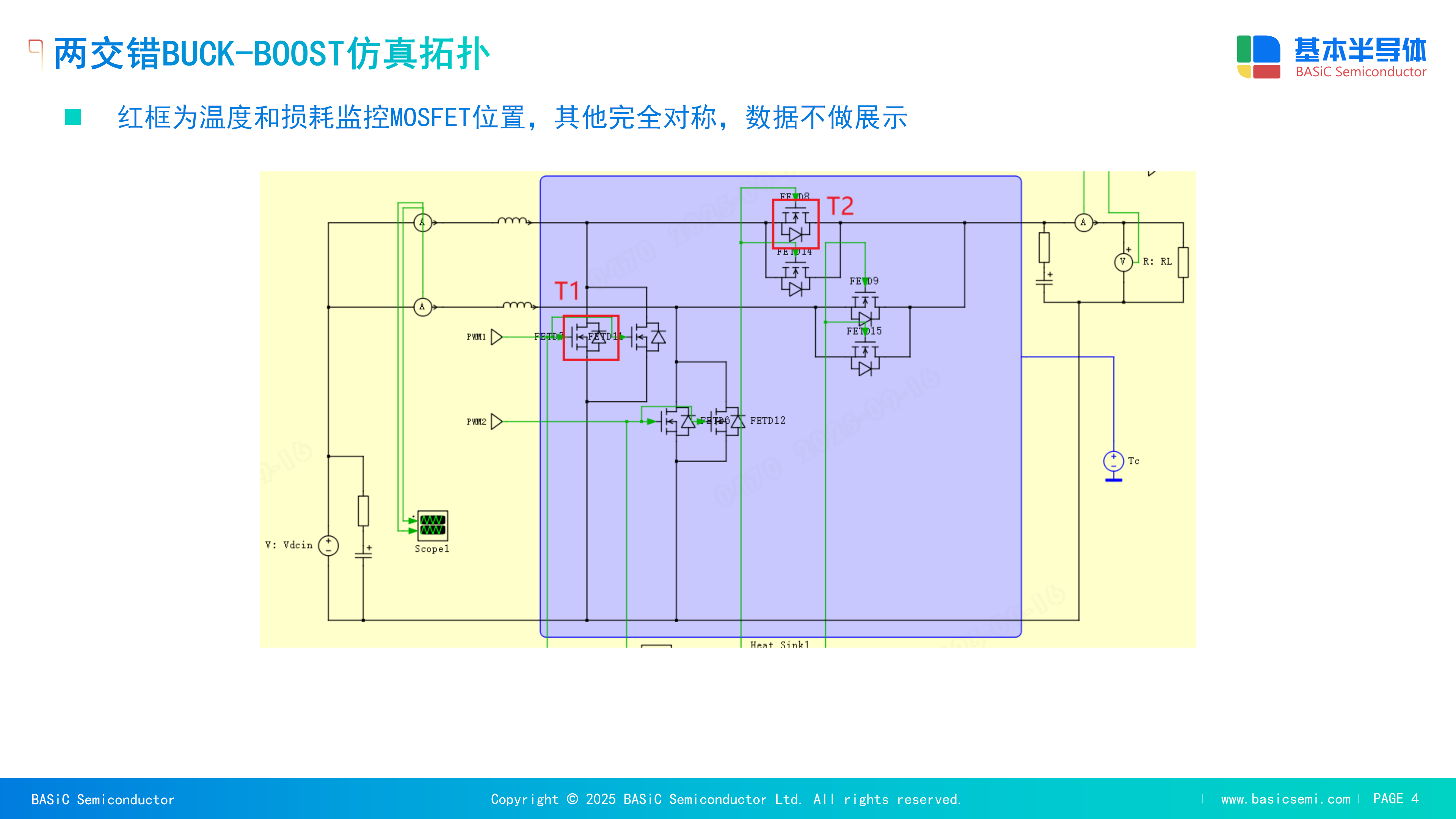

交錯并聯技術通過將兩個或更多個相同的變換器并聯,并以固定的相移進行開關驅動,從而形成一個多相系統 。對于兩相交錯并聯拓撲,其相位差通常為 180°。這種技術不僅擴展了功率處理能力,更帶來了多項關鍵的性能提升。
| 表3: 雙向DCDC拓撲技術優勢對比 |
|---|
| 特性 |
| 輸入/輸出電流紋波 |
| 無源元件尺寸 |
| 等效開關頻率 |
| 電流應力分布 |
| 效率 |
交錯并聯最直接的好處是紋波的抵消效應 。通過多相電流的疊加與相位抵消,輸入和輸出的電流紋波都得到了顯著降低。這使得設計者可以使用更小值的電感和電容來滿足濾波要求,從而直接減小了整個電源模塊的尺寸和重量 。同時,交錯并聯的等效開關頻率是單相拓撲的兩倍,進一步支持了無源元件的縮小,并提升了系統的動態響應速度 。此外,總電流被均勻地分配到每個并聯的相位上,降低了單個SiC MOSFET的電流應力,從而減少了傳導損耗,并提高了整體的系統效率和可靠性 。這種拓撲與SiC器件的低損耗特性相輔相成,共同實現了前所未有的高功率密度設計。
4. 設計方案的技術優勢綜合分析




基于B3M013C120Z SiC MOSFET的雙向非隔離式Buck-Boost交錯并聯方案,其技術優勢是多方面協同作用的結果,最終體現在效率、功率密度和可靠性等系統級指標的全面提升。
4.1. 高效率與低損耗

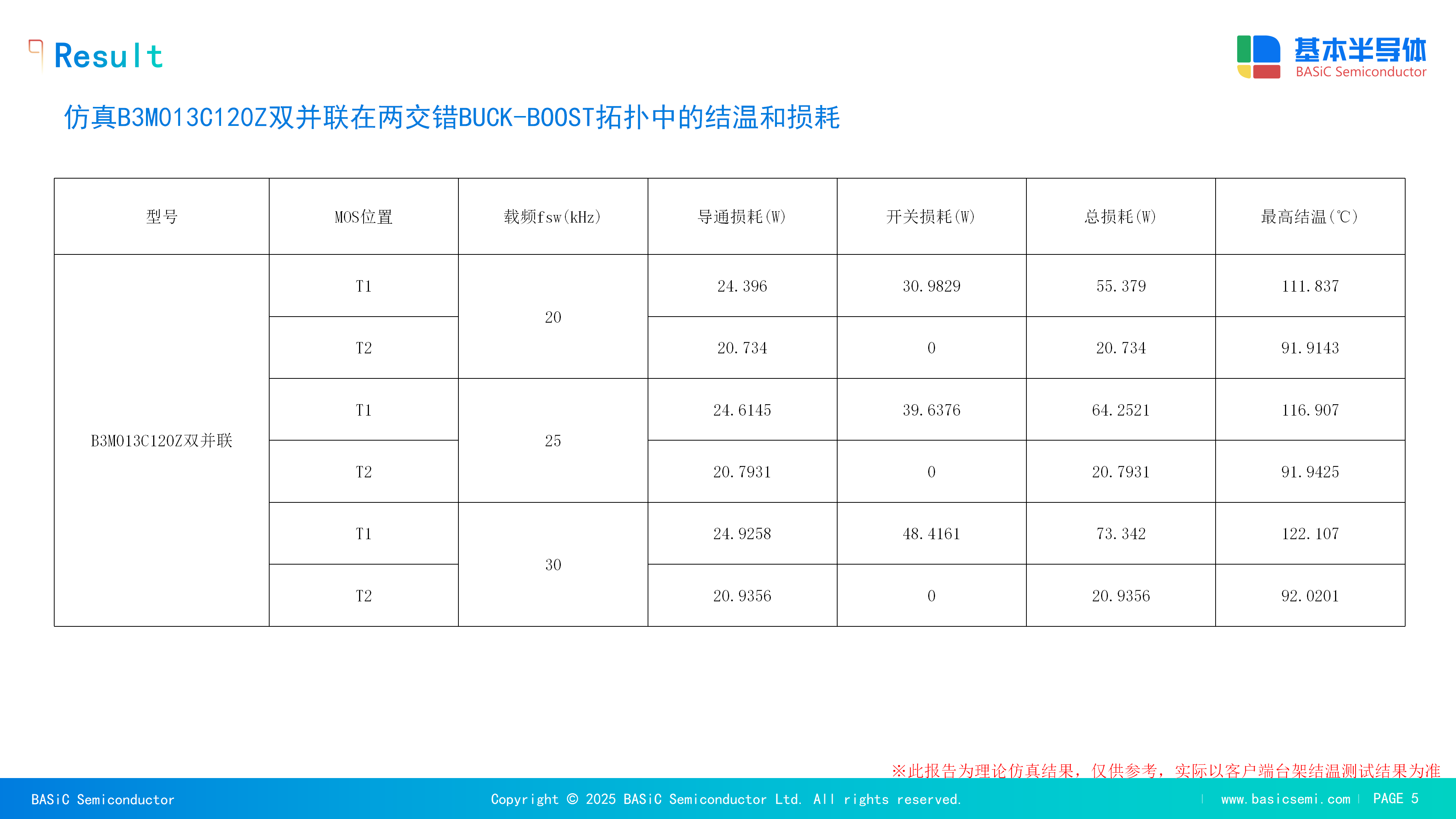

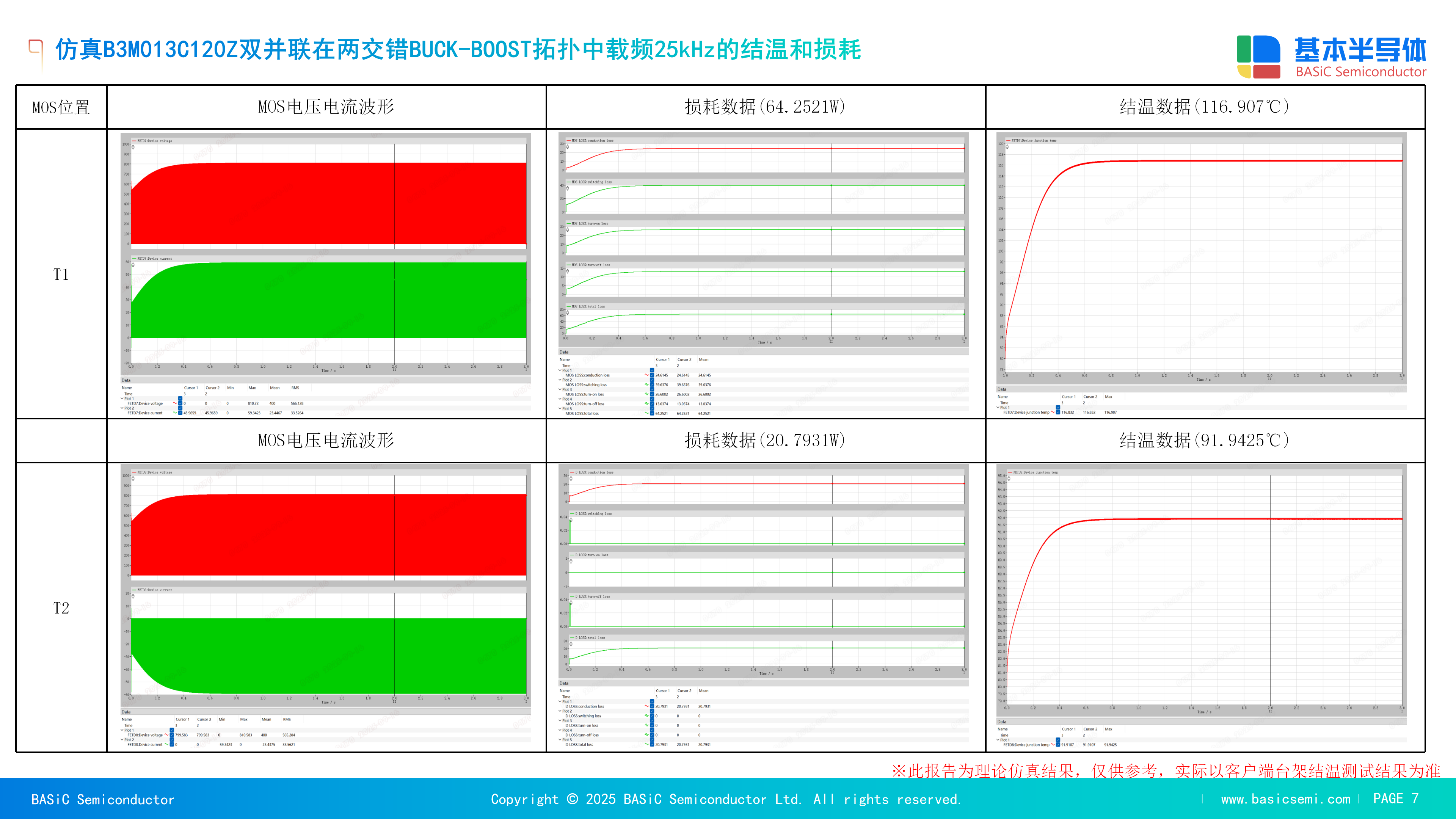

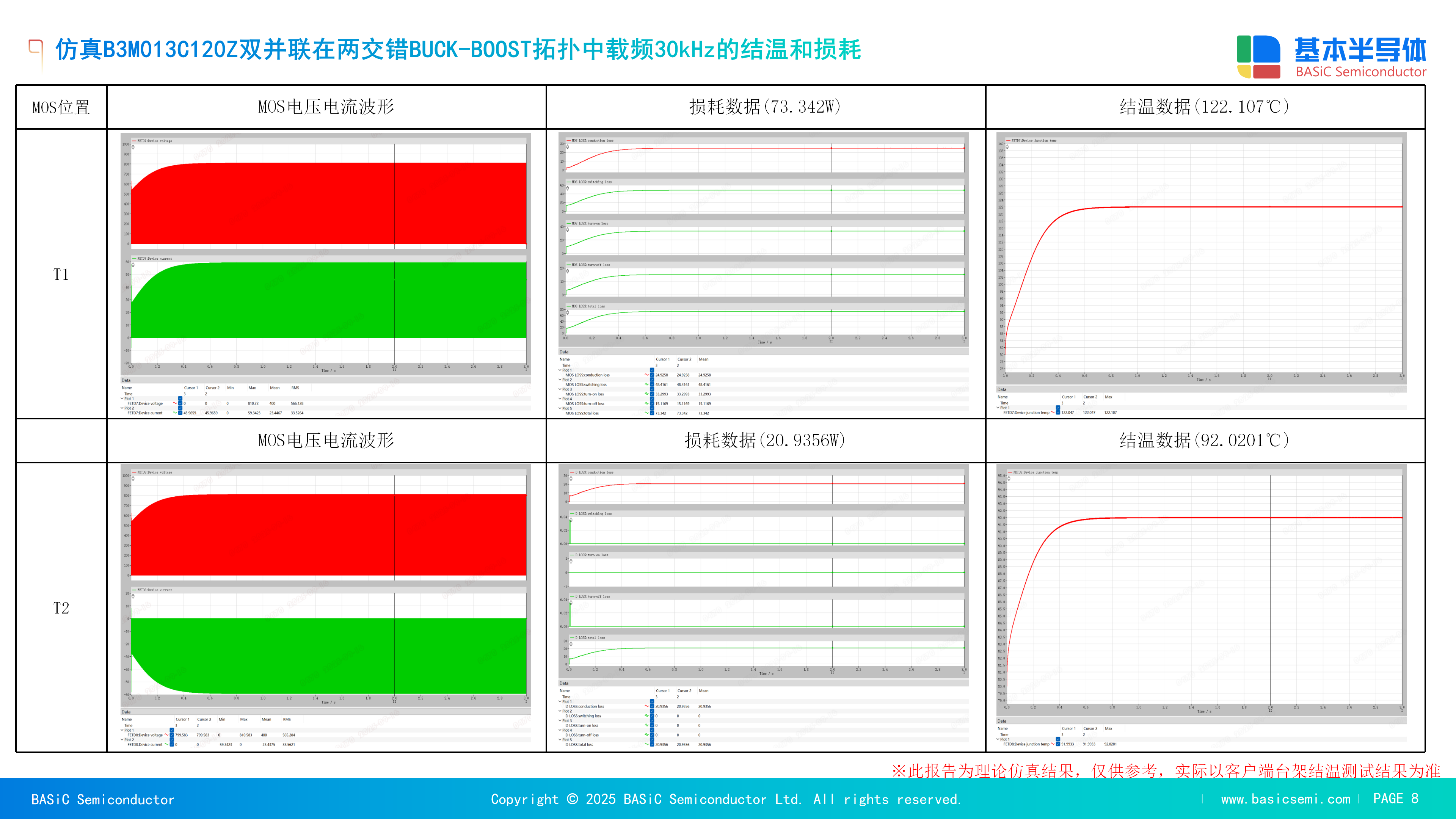

該設計方案的效率優勢源于器件和拓撲層面的雙重優化。從器件層面來看,B3M013C120Z極低的導通電阻和開關能量從根本上降低了傳導損耗和開關損耗 。從拓撲層面來看,交錯并聯技術將總電流均分,進一步降低了單個器件的傳導損耗,并通過紋波抵消效應優化了濾波,減少了無源元件的損耗 。系統的總損耗可被精確計算和預測,其主要由傳導損耗和開關損耗構成。傳導損耗的計算基于器件的導通電阻和電流的均方根值,而開關損耗則依賴于開關能量和工作頻率。數據手冊中提供了詳細的開關能量與電流、電壓和溫度的關系曲線(如圖17-20)以及導通電阻與電流和溫度的關系曲線(如圖5-7) 。這使得設計者能夠利用這些數據,通過公式 Ptotal?≈Pcond?+Psw?=RDS(on)??ID,rms2?+(Eon?+Eoff?)?fsw? ,對系統總損耗進行精確估算和優化。這種基于實測數據和標準模型的定量分析,有力地證明了該方案在效率上的優越性,遠超傳統硅基方案。
4.2. 極致的功率密度
該方案的極致功率密度是多項技術共同作用的結果。首先,B3M013C120Z SiC MOSFET的高速開關能力允許設計者將開關頻率提升至傳統硅器件無法企及的水平,這使得電感、電容等儲能無源元件的體積可以大幅縮小 。其次,交錯并聯拓撲通過紋波抵消效應,進一步允許使用更小值的電感和電容,在保證性能的同時,進一步壓縮了無源元件的尺寸 。最后,銀燒結封裝技術顯著降低了結-殼熱阻,使得器件能夠在更小的散熱器上散耗更多的熱量,或在相同散熱條件下處理更高的功率 。開爾文源極引腳則保障了這一高頻高密度系統在電氣上的穩定性。這幾項技術并非孤立存在,而是形成了一個閉環優化:SiC的高速開關能力是基礎,交錯并聯技術是實現其優勢的拓撲保障,而銀燒結和開爾文源極則分別從熱和電氣穩定性上,解決了高功率密度設計帶來的熱和寄生效應挑戰。
4.3. 高可靠性與系統魯棒性
該方案通過多重手段提升了系統的可靠性。電氣層面,開爾文源極引腳通過抑制寄生電感效應,有效降低了開關瞬態過程中的電壓振鈴和過沖 。這對于直流母線電壓可能因負載變化而快速波動的儲能和數據中心環境尤為重要,能夠避免器件在瞬態應力下失效。熱管理層面,銀燒結封裝在熱循環應力下的優異表現,確保了系統在長期高負荷運行中的穩定性,遠超傳統焊料 。此外,器件本身的雪崩耐用性為系統提供了額外的安全保障,使其能夠承受未知的電壓尖峰,防止災難性失效 。盡管高頻開關會帶來電磁干擾(EMI)的挑戰,但交錯并聯拓撲的紋波抵消效應有助于簡化EMI濾波器的設計,而通過優化布局和柵極驅動電路,可以有效緩解這一問題 。
| 表4: 設計方案系統級優勢綜合表 |
|---|
| 性能維度 |
| 高效率 |
| 高功率密度 |
| 高可靠性 |
| 低系統成本 |
5. 應用場景深度分析:儲能與數據中心

5.1. 儲能系統(ESS)

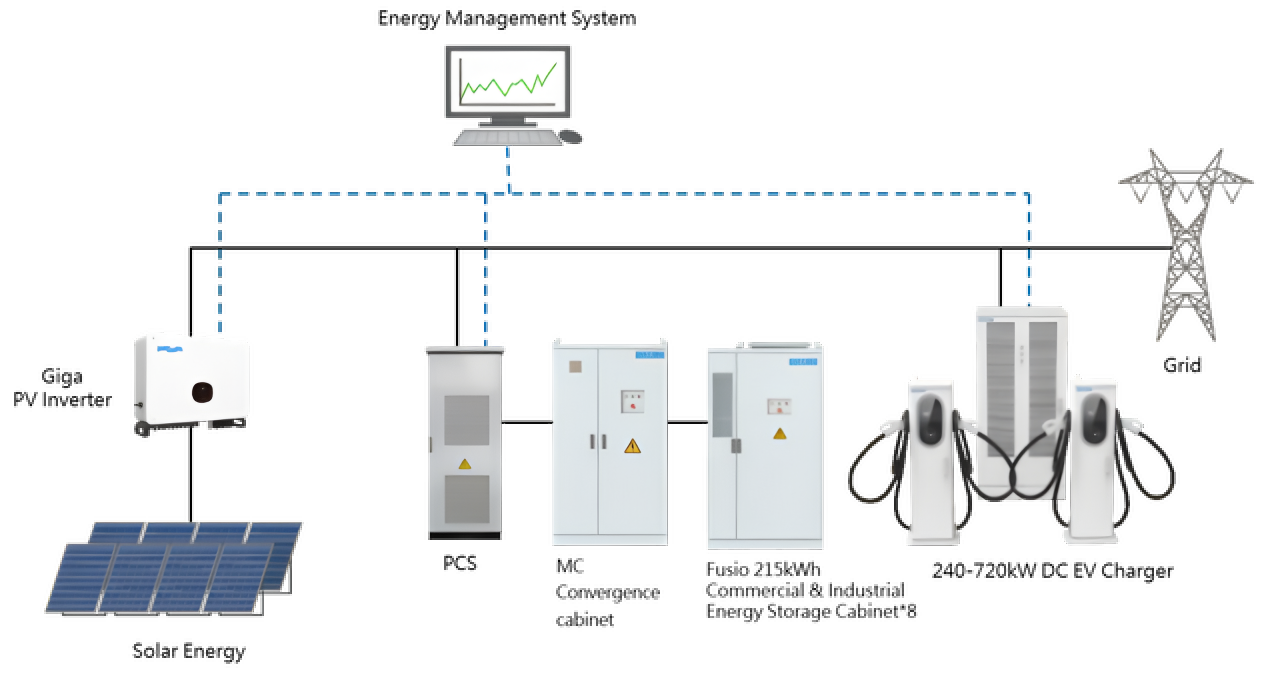

在儲能系統中,該雙向DC/DC變換器作為電池單元與高壓直流母線之間的核心功率接口。其雙向能量流動的能力使其能夠無縫地管理電池的充電和放電過程 。該方案在儲能領域的應用價值體現在以下幾個方面:
平抑可再生能源波動: 在電網級儲能應用中,該變換器可將儲能單元接入直流母線,利用其雙向能力平抑風能、太陽能等間歇性可再生能源的能量波動,從而提高電網的穩定性和供電質量 。
支持電動汽車(EV)充電樁: 在EV充電基礎設施中,該方案可作為大功率充電樁的關鍵模塊,實現高效的能量轉換。其雙向能力也為未來的車網互動(V2G)應用奠定了基礎,即車輛不僅能從電網充電,也能在用電高峰時將能量回饋給電網,幫助穩定電網 。
5.2. 數據中心

隨著AI算力的需求爆發,數據中心對高能效電源的需求日益增長。該SiC方案可顯著降低數據中心電源系統的能耗,減少碳足跡,并為下一代數據中心架構提供支持 。
高壓直流(HVDC)配電: 該變換器在下一代HVDC配電架構中扮演著關鍵角色。它可以連接不同電壓等級的子系統,簡化電源鏈,減少多級轉換帶來的損耗 。
不間斷電源(UPS): 該方案在雙向UPS中的應用價值巨大。它能夠在市電中斷時,從備用電池快速、高效地為負載供電;而在市電恢復后,又能以高效率為電池充電,確保系統的持續可用性。其高效率意味著在相同功率下產生更少的熱量,從而降低數據中心的冷卻成本。
6. 發展前景、挑戰與展望
6.1. 市場趨勢與驅動力
全球SiC功率半導體市場正處于高速增長的快車道。據權威市場分析機構Yole的預測,全球SiC功率半導體市場規模預計將從2021年的11億美元增長到2027年的63億美元,年復合增長率超過34% 。這一增長主要由新能源汽車、儲能、光伏和數據中心等關鍵應用領域的旺盛需求所驅動 。隨著技術成熟和成本下降,SiC器件在這些領域的滲透率將持續提升,成為替代傳統硅基器件的必然趨勢。



6.2. 主要挑戰


盡管前景廣闊,SiC技術的大規模應用仍面臨一些挑戰。目前,SiC功率器件的價格普遍高于同等規格的硅器件數倍 。這主要源于SiC襯底材料的制備難度高、生長速率慢、良率低,導致其成本居高不下 。此外,SiC器件的制造工藝,如高溫退火、柵氧質量控制等,相較于成熟的硅工藝也更為復雜,限制了產能的快速擴張 。這些挑戰導致市場在短期內面臨供不應求的局面,是影響其在更廣泛領域普及的主要瓶頸。
6.3. 未來展望


解決上述挑戰是SiC產業未來發展的核心方向。技術創新將集中于襯底制備工藝的改進,如溶液生長法等,以實現降本增效 。在封裝方面,除了銀燒結,研究人員還在探索成本更低的替代方案,例如銅燒結,以進一步降低封裝成本 。此外,在系統設計層面,更高級的拓撲和控制策略,如磁集成技術,將與SiC器件協同,進一步提升電源系統的綜合性能。隨著這些技術的逐步成熟和產業規模效應的顯現,SiC器件的價格有望持續下降,從而加速其在儲能、數據中心等高價值領域的滲透。
7. 結論與建議
深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊,配套驅動板及驅動IC,請搜索傾佳電子楊茜
傾佳電子的分析表明,基于基本半導體B3M013C120Z SiC MOSFET的非隔離式雙向Buck-Boost交錯并聯方案,在效率、功率密度和可靠性方面具有無可比擬的技術優勢。該方案將SiC器件的低損耗、高速開關特性與交錯并聯拓撲的紋波抵消、電流均分優勢完美結合,并通過銀燒結封裝和開爾文源極引腳等先進技術,從根本上解決了高頻高功率設計中的熱和電氣穩定性難題。該方案是應對儲能和數據中心領域?qū)Ω咝?、緊湊、高可靠性電源迫切需求的理想解決方案。
對于工程師而言,盡管該方案的初始器件成本可能高于傳統硅方案,但從系統級角度考量,其在能效、散熱、體積和長期可靠性上的顯著優勢,將帶來更低的運營成本和更高的投資回報率。未來的設計應重點關注如何通過優化電路布局來最小化寄生電感,并結合精細的熱管理策略,以充分釋放SiC器件的全部潛能。隨著SiC產業鏈的成熟,該技術將成為推動下一代電源電子發展的基石。
