電子發燒友網報道（文/梁浩斌）今年8月底傳出阿里巴巴開發新AI芯片的消息后，這款芯片一直非常神秘，沒有太多詳細的性能參數信息。根據此前曝光的消息，阿里自研AI芯片是面向AI推理任務，兼容CUDA ，并交由中國大陸代工廠生產，已經進入測試階段。

然而在9月16日晚，央視《新聞聯播》節目中，阿里平頭哥AI算力卡PPU在新聞背景畫面里被曝光，在“國產卡與NV卡重要參數對比”表格中顯示，PPU在顯存、片間帶寬等多項硬件參數均超越英偉達A800。
平頭哥神秘算力卡曝光，首個國產化萬卡集群落地

在《新聞聯播》曝光的畫面中，平頭哥PPU采用HBM2e顯存，單卡顯存容量96GB，片間帶寬為700GB/s，采用PCIe5.0×16通道接口，單卡功耗為400W。從這些外圍硬件參數來看，平頭哥PPU的規格介于英偉達A800和H20之間。

A800顯存同樣采用HBM2e，單卡顯存80GB，片間帶寬400GB/s，接口規格是PCIe4.0×16，功耗400W；而H20的顯存和片間帶寬更強，單卡96GB HBM3顯存，片間帶寬為900GB/s，采用PCIe5.0×16接口，但功耗較高為550W。

另外，表格里也展示了華為和壁仞兩款算力卡的一些外圍參數數據：華為昇騰910B單卡采用64GB HBM2顯存，片間帶寬392GB/s，接口為PCIe4.0×16，功耗350W；壁仞104P單卡搭載32GB HBM2e顯存，片間帶寬256GB/s，采用PCIe5.0×16接口，功耗為300W。平頭哥PPU在外圍硬件上領先于另外兩款國產算力卡。

但我們從表格中也可以發現，列出的數據其實都只是算力卡的硬件參數，并沒有提到算力芯片的算力、核心數量等數據。

不過值得關注的是，多個國產算力芯片大規模落地的項目，也在這次新聞報道畫面中被曝光。

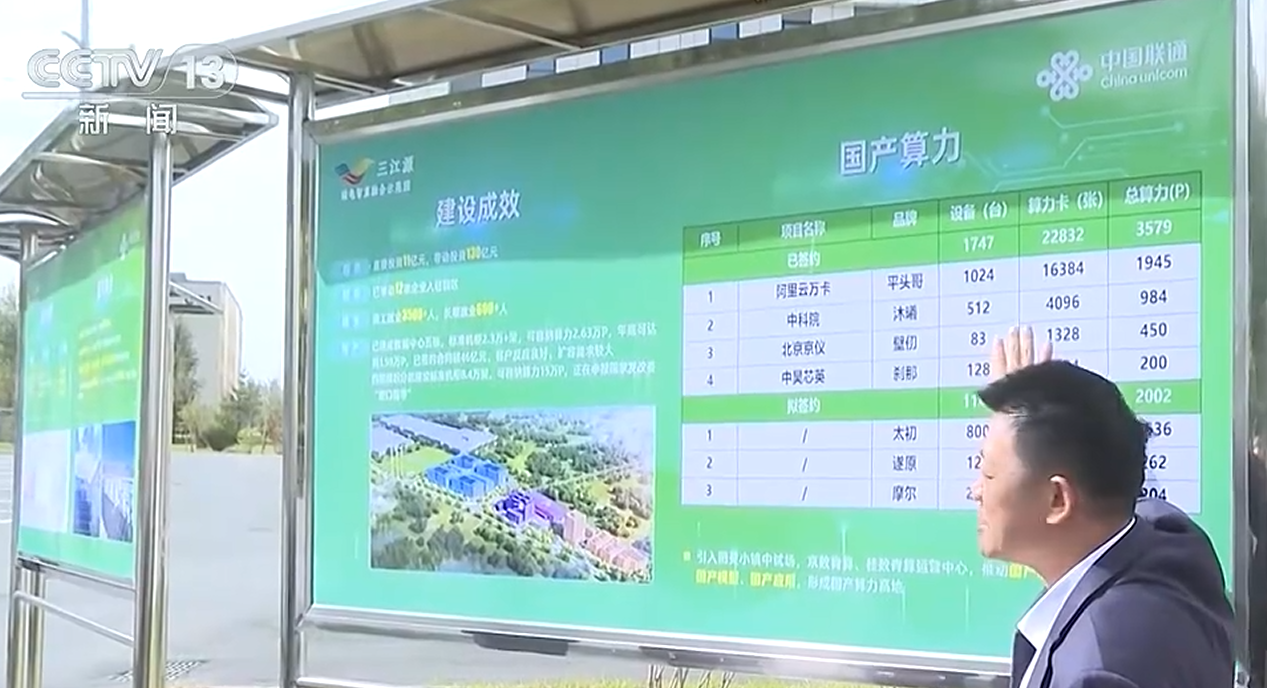

《新聞聯播》畫面顯示，位于青海的中國聯通三江源綠電智算融合示范園，已經與阿里云簽約了“阿里云萬卡”項目，項目總計1024臺設備、采用16384張平頭哥算力卡、提供1945P算力。 已經簽約的國產算力項目還包括：中科院算力項目共計512臺設備，采用4096張沐曦算力卡，提供984P總算力；北京京儀算力項目，總計83臺設備、采用1328張壁仞算力卡、算力達450P；中昊芯英算力項目總計128臺設備、算力達200P。

另外，還有基于太初元基、燧原科技、摩爾線程算力卡的項目還在待簽約的狀態。

據了解，中國聯通三江源綠電智算融合示范園是由中國聯通青海分公司與西寧開發區管委會合作建設的綠色算力項目，位于西寧經濟技術開發區南川工業園區。該項目于2024年8月17日正式揭牌，總投資約27.7億元，旨在構建集約化、規模化、綠色化的智算綜合園區，支撐“東數西算”戰略需求。

公開信息顯示，該示范園主要建設三江源國家大數據中心二期、三期項目，后期規劃建設四期項目。其中，二期項目擬投資8.8億元，重點建設智算機房，規劃840架高功率服務器機柜，IT總用電容量約16.80MW，建成后可支持超高功率密度，最大可擴展至單機40KW，具備萬卡集群同步能力，形成超10000P以上超強算力能力。三期項目擬投資9.8億元，重點建設3棟智算中心，共規劃智算服務器機架約984架，總用電容量約32MW，建成后承接?xùn)|數西算、東數西訓、東數西儲的算力服務中心，形成12000P以上智算能力，未來擴展至萬卡集群規模。四期項目擬投資50億元。

聯通內部人士提供的資料顯示，中國聯通·阿里云萬卡綠色算力項目是國內首個國產化萬卡智算集群。該項目規劃16000卡算力規模，全部采用自主研發技術和設備，是青海聯通打造“新型一體化智算基礎設施建設工程”的標志性成果。

在項目進度方面，中國聯通三江源綠電智算融合示范園二期工程預計2025年10月投產，三期已于3月投產，四期投資已獲批。整體進度較原計劃提前15%。園區標準機架已超萬架，算力值由1284P躍升至6000P。今年年底全面投產后，將形成超20000P的強大算力規模。

平頭哥PPU早已上云？甚至還有一體機！

阿里自研AI芯片的歷史其實也已經有一段時間。自2018年，阿里收購中天微，成立平頭哥半導體后，阿里就一直在推動自研云端AI算力芯片。2019年，平頭哥推出了首顆數據中心芯片含光800，這是一顆面向AI推理的芯片，目前官網信息顯示該芯片基于12nm工藝， 集成170億晶體管，性能峰值算力達820 TOPS。 在業界標準的ResNet-50測試中，推理性能達到78563 IPS（每秒處理7.8萬張照片），能效比達500 IPS/W。

2021年，阿里又推出了倚天710服務器CPU，采用Arm架構，128核，主頻為2.75GHz。不過近年阿里的CPU布局重點已經轉向玄鐵RISC-V IP，以及打造芯片設計生態。

根據知情人士曝光的消息，阿里自研PPU最早在今年年初就已經在阿里云上部署，在訓練和推理應用中都有部署，并已“靈駿智算資源”的產品名稱實現對基于英偉達計算卡的“通用計算資源”平替，這也意味著PPU已經完成對英偉達GPU的部分替代。

值得一提的是，根據一些業內人士透露，PPU屬于GPGPU，其一大特點是對CUDA兼容極佳，據稱性能對標英偉達A100。

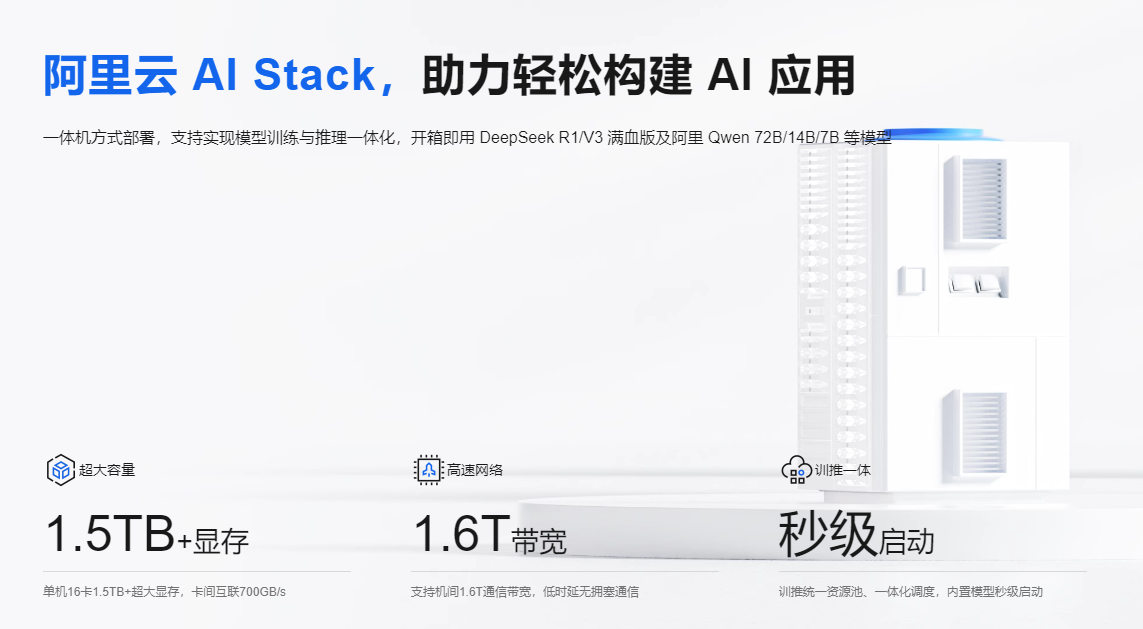

而今年4月，阿里云推出的一體機方案AI Stack也可能已經使用上自研PPU芯片。根據官方介紹，該一體機內置16卡+1.5TB超大顯存，卡間互聯達到700GB/s，這個參數與前面曝光的平頭哥PPU相同。同時AI Stack單機支持DeepSeek R1 671B滿血無損精度模型，適配Qwen 72B/32B/14B/7B等多尺寸大模型（截至2025年4月28日）。

從目前阿里目前對自研PPU的內部應用情況來看，最近傳出新的AI芯片消息，有可能是第二代PPU芯片。

小結：

國產算力芯片規?；逃茫壳翱磥硪呀?jīng)邁入了加速期。從這次中國聯通三江源綠電智算融合示范園中透露的信息來看，國產算力落地并非孤例，除了中國聯通與阿里云合作的國內首個國產算力萬卡集群項目之外，還有中科院、京儀、中昊芯英等項目同步推進沐曦、壁仞等國產算力卡落地，而太初、燧原、摩爾線程等廠商的算力落地也已經提上日程。

可以說，這一輪國產算力集群的規?；涞?，不僅是國產AI芯片產業的重要里程碑，更將是重構全球AI基礎設施格局的起點。
