CDCE937和CDCEL937器件是基于模塊化PLL的低成本、高性能、可編程時鐘合成器、乘法器和分頻器。這些器件從單個輸入頻率生成多達 7 個輸出時鐘。每個輸出都可以在系統內編程，以達到230MHz的任何時鐘頻率，使用多達三個獨立的可配置PLL。

CDCEx937具有獨立的輸出電源引腳VDDOUT，CDCEL937電壓為1.8V，CDCE937電壓為2.5V至3.3V。
*附件：cdcel937.pdf

輸入接受外部晶體或LVCMOS時鐘信號。如果使用外部晶體，片內負載電容器足以滿足大多數應用。負載電容器的值可在 0 至 20pF 范圍內進行編程。此外，片上VCXO是可選的，允許將輸出頻率與外部控制信號（即PWM信號）同步。

特性

• 可編程時鐘發生器系列成員
  • CDCEx913：1PLL，3 個輸出
  • CDCEx925：2PLL，5 個輸出
  • CDCEx937：3PLL，7 個輸出
  • CDCEx949：4LL，9 個輸出
• 系統內可編程性和EEPROM
  • 串行可編程易失性寄存器
  • 非易失性EEPROM存儲客戶設置
• 靈活的輸入時鐘概念
  • 外部晶體：8MHz至32MHz
  • 片內VCXO：拉動范圍±150ppm
  • 單端LVCMOS，最高可達160MHz
• 自由選擇高達 230MHz 的輸出頻率
• 低噪聲PLL內核
  • 集成 PLL 回路濾波器組件
  • 低周期抖動（典型值 60ps）
• 獨立的輸出電源引腳
  • CDCE937：3.3V 和 2.5V
  • CDCEL937：1.8V
• 靈活的時鐘驅動器
  • 三個用戶可定義的控制輸入 [S0/S1/S2]，例如 SSC 選擇、頻率切換、輸出使能或斷電
  • 為視頻、音頻、USB、IEEE1394、RFID、藍牙?、WLAN、以太網?和 GPS 生成高精度時鐘
  • 生成與 TI DaVinci?、OMAP? 和 DSP 一起使用的通用時鐘頻率
  • 可編程 SSC 調制
  • 支持 0PPM 時鐘生成
• 1.8V器件電源
• 寬溫度范圍 –40°C 至 85°C
• 采用 TSSOP 封裝
• 用于輕松進行 PLL 設計和編程的開發和編程套件 （TI Pro-Clock?）

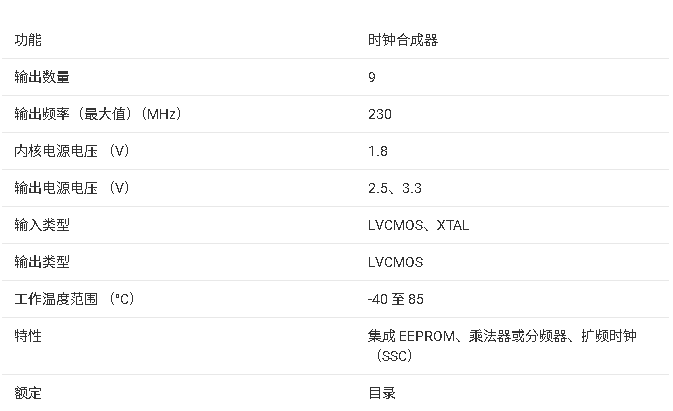

參數

?1. 產品概述?
CDCE937和CDCEL937是德州儀器（TI）推出的低功耗、可編程時鐘發生器系列，支持?jǐn)U頻時鐘（SSC）以降低電磁干擾（EMI）。

• ?核心特性?：
  • 基于模塊化PLL架構，支持3個獨立PLL和7路輸出（頻率最高230MHz）。
  • 輸入支持外部晶體（8MHz-32MHz）、LVCMOS時鐘（最高160MHz）或片內VCXO（±150ppm調節范圍）。
  • 輸出電源分離設計：CDCE937支持2.5V/3.3V，CDCEL937支持1.8V。
  • 集成EEPROM存儲用戶配置，支持在線編程（I2C接口）。

?2. 關鍵功能?

• ?靈活配置?：
  • 每路輸出頻率可通過PLL分頻器獨立編程。
  • 支持中心擴頻（Center-Spread）或下擴頻（Down-Spread）調制，調節范圍0.25%-2%。
  • 3個用戶控制引腳（S0/S1/S2）可動態切換頻率、SSC參數或輸出狀態。
• ?低抖動性能?：典型周期抖動60ps，適用于視頻、音頻、USB、以太網等高精度時鐘需求場景。

?3. 應用領域?

• 高清電視（HDTV）、機頂盒（STB）、DVD錄放設備。
• 網絡設備（WLAN、藍牙、GPS）、接口芯片（USB、IEEE1394）。
• 與TI DaVinci?、OMAP?等處理器配套使用。

?4. 電氣特性?

• ?工作電壓?：1.8V（CDCEL937）或2.5V-3.3V（CDCE937）。
• ?溫度范圍?：-40°C至85°C。
• ?封裝?：20引腳TSSOP（6.5mm×6.4mm）。

?5. 開發支持?

• 提供TI Pro-Clock?工具簡化PLL設計和編程。
• 數據手冊包含詳細的寄存器映射、時序圖和典型應用電路。

?6. 安全與可靠性?

• ESD保護：HBM ±2000V，CDM ±1500V。
• EEPROM耐久性：1000次編程周期，數據保存10年。

?文檔結構?
全文涵蓋特性、引腳定義、電氣規格、編程指南及機械封裝信息，適用于硬件工程師進行時鐘系統設計。
