CDCE913和CDCEL913器件是基于PLL的模塊化、低成本、高性能、可編程時鐘合成器。這些器件從單個輸入頻率產生多達三個輸出時鐘。每個輸出都可以使用集成的可配置PLL在系統內針對高達230MHz的任何時鐘頻率進行編程。

CDCx913 具有獨立的輸出電源引腳 VDDOUT，用于 CDCEL913 為 1.8V，用于 CDCE913為 2.5V 至 3.3V。
*附件：cdce913.pdf

輸入接受外部晶體或LVCMOS時鐘信號。可選的片內VCXO允許將輸出頻率與外部控制信號同步。

PLL 支持 SSC（擴頻時鐘），以獲得更好的電磁干擾 （EMI） 性能。

該器件支持非易失性 EEPROM 編程，可根據應用輕松定制器件。所有器件設置都可通過SDA/SCL總線（2線串行接口）進行編程。

CDCx913 在 1.8V 環境中工作，工作溫度范圍為 –40°C 至 85°C。

特性

• 可編程時鐘發生器系列成員
  • CDCE913/CDCEL913：1-PLL，3 個輸出
  • CDCE925/CDCEL925：2-PLL，5 個輸出
  • CDCE937/CDCEL937：3-PLL，7 個輸出
  • CDCE949/CDCEL949：4-PLL，9 路輸出
• 系統內可編程性和EEPROM
  • 串行可編程易失性寄存器
  • 用于存儲客戶設置的非易失性EEPROM
• 靈活的輸入時鐘概念
  • 外部晶體：8MHz至32MHz
  • 片上VCXO：拉動范圍±150ppm
  • 單端LVCMOS，最高可達160MHz
• 自由選擇輸出頻率，最高可達 230 MHz
• 低噪聲PLL內核
  • 集成 PLL 回路濾波器組件
  • 低周期抖動（典型值 50ps）
• 獨立的輸出電源引腳
  • CDCE913：3.3V 和 2.5V
  • CDCEL913：1.8V
• 靈活的時鐘驅動器：
  • 三個用戶可定義的控制輸入 [S0/S1/S2]，例如 SSC 選擇、頻率切換、輸出使能或斷電
  • 為視頻、音頻、USB、IEEE1394、RFID、藍牙、WLAN、以太網?和 GPS 生成高精度時鐘
  • 生成與 TI-DaVinci?、OMAP? 和 DSP 一起使用的通用時鐘頻率
  • 可編程 SSC 調制
  • 實現 0PPM 時鐘生成
• 1.8V器件電源
• 寬溫度范圍：–40°C 至 85°C
• 采用 TSSOP 封裝
• 用于輕松進行 PLL 設計和編程的開發和編程套件 （TI Pro-Clock?）

參數

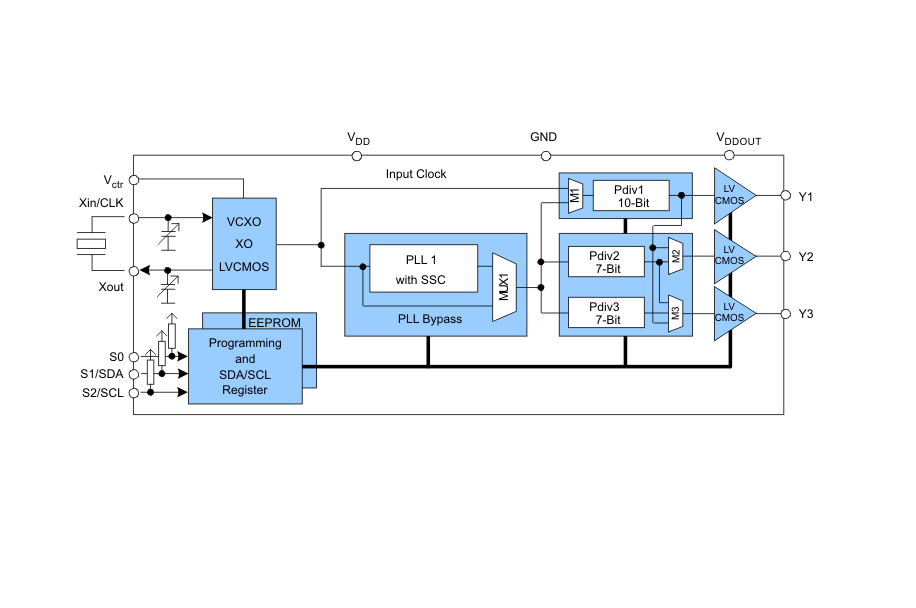

方框圖

?1. 產品概述?
CDCE913/CDCEL913是德州儀器（TI）推出的低功耗、可編程LVCMOS時鐘發生器，支持?jǐn)U頻時鐘（SSC）以降低電磁干擾（EMI）。

• ?系列成員?：屬于可編程時鐘發生器家族，包含1-PLL/3輸出（CDCE913）、2-PLL/5輸出（CDCE925）等型號。
• ?核心特性?：
  • 支持系統內編程及EEPROM存儲用戶配置。
  • 輸入支持8MHz至32MHz外部晶體或單端LVCMOS時鐘（最高160MHz）。
  • 輸出頻率可編程至230MHz，集成低噪聲PLL（典型周期抖動50ps）。
  • 獨立輸出供電（CDCE913：3.3V/2.5V；CDCEL913：1.8V）。

?2. 關鍵功能?

• ?靈活控制?：3個用戶可編程引腳（S0/S1/S2）支持功能切換（如SSC選擇、頻率切換、輸出使能等）。
• ?應用場景?：視頻、音頻、USB、WLAN、以太網等時鐘生成，兼容TI DaVinci?和OMAP?處理器。
• ?溫度范圍?：-40°C至85°C，采用14引腳TSSOP封裝。

?3. 技術細節?

• ?PLL架構?：模塊化設計，支持通過SDA/SCL接口（I2C兼容）編程M/N分頻比，實現零PPM時鐘生成。
• ?SSC支持?：中心擴展或下擴展調制，可編程調制幅度（0%至±2%）及形狀（三角波等）。
• ?電氣參數?：
  • 工作電壓：1.8V（CDCEL913）或2.5V-3.3V（CDCE913）。
  • 輸出驅動能力：3.3V模式下支持±12mA，1.8V模式下支持±8mA。

?4. 典型應用?

• ?示例電路?：單芯片解決方案，為音視頻設備提供27MHz和自定義頻率時鐘（如圖8-1）。
• ?設計要點?：需注意PLL頻率規劃（公式：?OUT = ?IN × N/(M × Pdiv)）及SSC參數配置以優化EMI性能。

?5. 文檔結構?

• 包含引腳配置、電氣規格、寄存器映射及機械封裝信息，提供完整開發支持（如Pro-Clock?編程工具）。

?總結?：CDCE913/CDCEL913是高集成度時鐘解決方案，適用于需低抖動、靈活編程及EMI抑制的電子系統。
