LMK02002精密時鐘調節器結合了抖動清理/調節、乘法和參考時鐘分配的功能。該器件集成了高性能 Integer-N 鎖相環 （PLL） 和四個 LVPECL 時鐘輸出分配模塊。

每個時鐘分配模塊包括一個可編程分壓器、一個相位同步電路、一個可編程延遲、一個時鐘輸出多路復用器和一個LVPECL輸出緩沖器。這允許將參考的多個整數相關和相位調整副本分發到八個系統組件。

時鐘調節器采用 48 引腳 LLP 封裝，封裝與同系列中的其他時鐘器件兼容。
*附件：lmk02002.pdf

特性

• 20 fs 加性抖動
• 集成 Integer-N PLL，具有出色的歸一化相位噪聲貢獻，為 -224 dBc/Hz
• 時鐘輸出頻率范圍為 1 至 800 MHz
• 4 個 LVPECL 時鐘輸出
• 每個時鐘輸出上都有專用的分頻器和延遲模塊
• 引腳兼容系列時鐘設備
• 3.15 至 3.45 V 工作電壓
• 封裝：48 引腳 LLP （7.0 x 7.0 x 0.8 mm）

參數

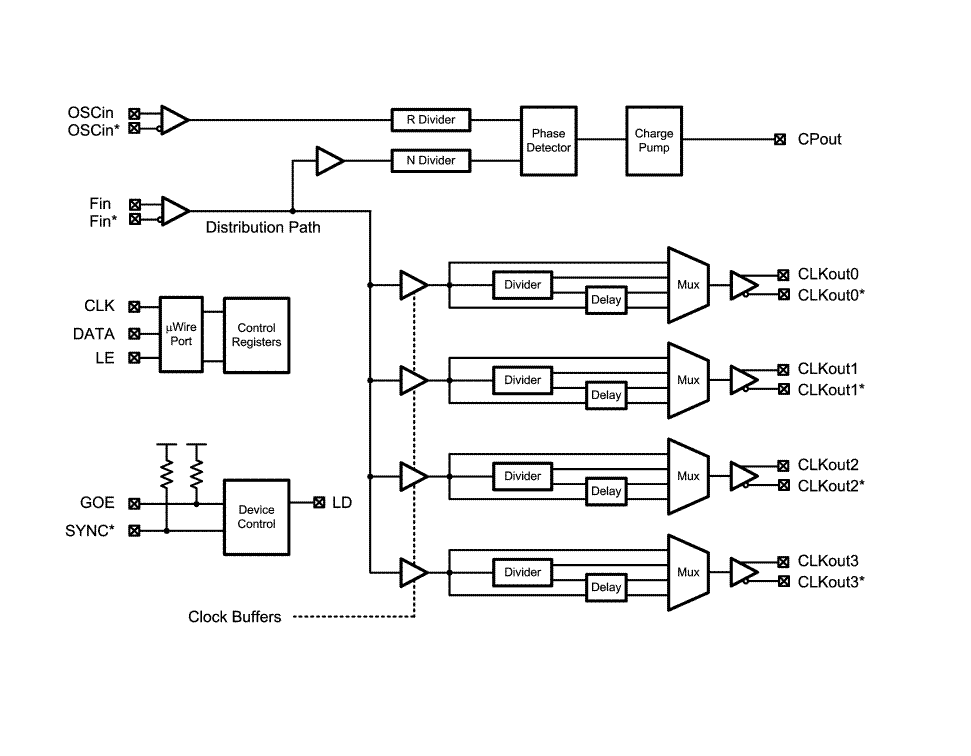

方框圖

?1. 產品概述?
LMK02002是德州儀器（TI）推出的一款高精度時鐘調節芯片，集成整數N型鎖相環（PLL）和4路LVPECL時鐘輸出模塊，專為時鐘信號的抖動清理、倍頻和分配設計。其核心特性包括：

• ?超低抖動?：20 fs附加抖動，歸一化相位噪聲達-224 dBc/Hz。
• ?寬頻率范圍?：輸出頻率1 MHz至800 MHz。
• ?靈活配置?：每路輸出獨立可編程分頻器（1510分頻）、延遲模塊（02250 ps步進150 ps）和同步功能。
• ?封裝兼容性?：48引腳WQFN封裝（7.0×7.0×0.8 mm），與同系列器件引腳兼容。

?2. 關鍵特性?

• ?PLL性能?：支持40 MHz相位檢測頻率，電荷泵電流可編程（1x~32x增益）。
• ?輸出配置?：4路LVPECL輸出，支持旁路、分頻、延遲或混合模式，每路可單獨啟用/禁用。
• ?同步功能?：通過SYNC*引腳實現多路輸出相位同步。
• ?工作條件?：3.15~3.45 V供電，-40°C至85°C環境溫度。

?3. 應用領域?

• 數據轉換器時鐘
• 網絡設備（SONET/SDH、DSLAM）
• 無線基礎設施、醫療設備
• 測試測量及航空航天

?4. 功能模塊?

• ?PLL部分?：包含R分頻器（14095）、N分頻器（1262143）和可配置電荷泵。
• ?時鐘分配模塊?：每路含分頻器、同步電路、延遲單元和輸出多路復用器。
• ?控制接口?：通過3線MICROWIRE（CLK/DATA/LE）編程寄存器。

?5. 電氣特性?

• ?功耗?：典型工作電流159 mA（全輸出啟用），支持低功耗模式（1 mA）。
• ?輸出特性?：LVPECL電平（VOD=660~965 mV），支持50 Ω或100 Ω終端匹配。
• ?熱管理?：θJA=27.4°C/W（需通過PCB散熱設計控制結溫≤125°C）。

?6. 設計要點?

• ?外部元件?：需為Bias引腳（36腳）配置1 μF電容，LDObyp1/2引腳（9/10腳）分別配置10 μF和0.1 μF電容。
• ?編程流程?：需按順序配置R0（復位）、R4-R7（輸出參數）、R14（全局設置）和R15（PLL參數）。
• ?同步時序?：SYNC*信號需保持低電平超過1個輸入時鐘周期，輸出同步需額外4個周期延遲。

?7. 封裝與生產信息?

• 提供48引腳WQFN封裝（型號LMK02002ISQ/NOPB），符合RoHS標準。
• 推薦PCB布局：裸露焊盤需通過多通孔連接至地平面以優化散熱。

該器件適用于對時鐘精度和穩定性要求嚴苛的系統，其可編程特性為多時鐘域設計提供了高度靈活性。
