LMK03002/LMK03002C精密時鐘調節器結合了抖動清除/調節、乘法和參考時鐘分配的功能。這些器件集成了一個壓控振蕩器（VCO）、一個高性能的整數N鎖相環（PLL）、一個部分集成的環路濾波器和四個LVPECL時鐘輸出分配模塊。

VCO 輸出可選擇在 Fout 端口上訪問。在內部，VCO輸出通過VCO分頻器為各種時鐘分配模塊供電。
*附件：lmk03002.pdf

每個時鐘分配模塊包括一個可編程分壓器、一個相位同步電路、一個可編程延遲、一個時鐘輸出多路復用器和一個LVPECL輸出緩沖器。這允許將參考的多個整數相關和相位調整副本分發到四個系統組件。

時鐘調節器采用 48 引腳 WQFN 封裝，與同系列中的其他時鐘器件封裝兼容。

特性

• 集成VCO，具有極低的本底相位噪聲
• 集成整數N分頻聯，具有-224 dBc/Hz的出色
  歸一化相位噪聲貢獻
• 時鐘發生器性能 （10 Hz - 20 MHz）
  • LMK03002C：200 fs rms 抖動
• 抖動清除器性能等級（12 kHz 至 20 MHz）
  • LMK03002：800 fs rms 抖動
  • LMK03002C：400 fs rms 抖動
• VCO 頻率：1566 至 1724 MHz
• 時鐘輸出頻率范圍為1至862 MHz
• 4 個 LVPECL 時鐘輸出
• 部分集成環路濾波器
• 每個時鐘輸出上都有專用的分頻器和延遲模塊
• 引腳兼容系列時鐘器件
• 3.15 至 3.45 V 工作電壓
• 封裝：48引腳WQFN（7.0 x 7.0 x 0.8 mm）

參數

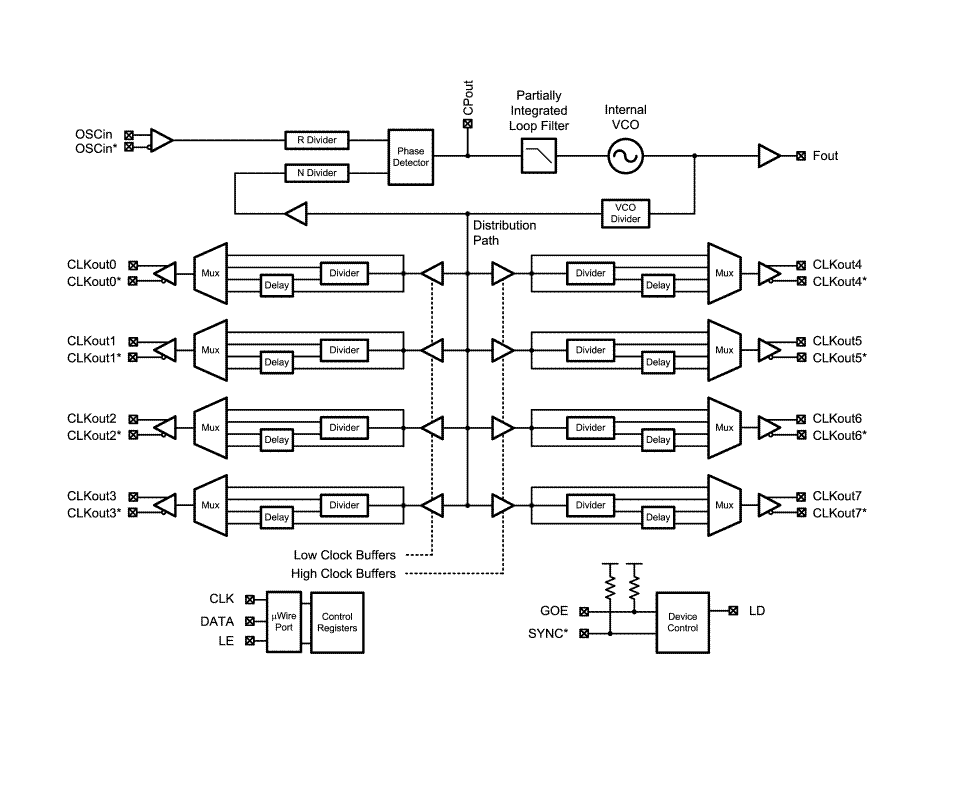

方框圖

?LMK03002/LMK03002C精密時鐘調節器技術文檔總結?

?1. 產品概述?
LMK03002/LMK03002C是德州儀器（TI）推出的高精度時鐘調節器，集成壓控振蕩器（VCO）和整數分頻鎖相環（PLL），專為低相位噪聲和抖動優化的時鐘生成、清理及分配設計。

• ?核心特性?：
  • 集成VCO（1566–1724 MHz），超低相位噪聲（-224 dBc/Hz）。
  • 支持4路LVPECL輸出（1–862 MHz），每路獨立可編程分頻（1–510倍）、延遲（0–2250 ps）及同步功能。
  • 工作電壓3.15–3.45 V，48引腳WQFN封裝（7×7×0.8 mm）。

?2. 關鍵性能參數?

• ?抖動性能?：
  • LMK03002C：200 fs RMS（10 Hz–20 MHz），400 fs RMS（12 kHz–20 MHz）。
  • LMK03002：800 fs RMS（12 kHz–20 MHz）。
• ?相位噪聲?：VCO輸出在1724 MHz時，10 kHz偏移達-91 dBc/Hz。
• ?功耗?：典型值175 mA（全輸出啟用），支持全局/獨立輸出關閉以節能。

?3. 功能模塊詳解?

• ?PLL與VCO?：
  • 整數N分頻PLL，內置部分環路濾波器（R3/R4/C3/C4可編程）。
  • VCO頻率校準需通過R15寄存器觸發，溫度漂移限制±125°C以保持鎖定。
• ?時鐘輸出?：
  • 每路輸出支持旁路、分頻、延遲或混合模式，延遲步進150 ps。
  • 全局同步（SYNC*引腳）確保多輸出相位對齊。

?4. 應用場景?

• 數據轉換器時鐘、無線基礎設施、網絡設備（SONET/SDH）、醫療及測試儀器。
• 典型系統連接：參考時鐘輸入（AC耦合）、外部環路濾波器、多路LVPECL輸出（需50Ω終端匹配）。

?5. 設計要點?

• ?熱管理?：裸露焊盤需焊接至PCB散熱層，建議使用2平方英寸銅區及多通孔散熱。
• ?編程流程?：需按順序配置寄存器（R0→R15），R15寫入觸發VCO校準。
• ?輸出配置?：支持差分/單端LVPECL，AC耦合時需120Ω發射極電阻提供直流路徑。

?6. 文檔結構?

• 包含電氣特性、寄存器映射、時序圖、封裝信息及典型應用電路，完整覆蓋硬件設計至軟件配置需求。
