Texas Instruments LMG342xR030 GaN場效應晶體管（FET）集成了驅動器和保護功能，可使設計人員在電子設備系統中實現新的功率密度和效率水平。

數據手冊：*附件：Texas Instruments LMG342xR030 GaN場效應晶體管（FET）數據手冊.pdf

Texas Instruments LMG342xR030集成了硅驅動器，可實現切換速度高達150V/ns。TI的集成精密柵極偏置與分立硅柵極驅動器相比，具有更高的開關SOA。這種集成結合了TI的低電感封裝，可實現硬開關電源拓?fù)渲械母蓛糸_關和最小振鈴?？烧{(diào)節的柵極驅動器強度允許控制從20V/ns到150V/ns的轉換速度，從而主動控制EMI并優化開關性能。LMG3425R030包括理想二極管模式，通過啟用自適應死區時間控制，從而減少第三象限損耗。

先進的電源管理功能包括數字溫度報告和故障檢測。通過可變占空因數PWM輸出報告GaN FET的溫度，從而可簡化設備負載管理。報告的故障包括過熱、過電流和UVLO監控。

特性

• 符合JEDEC JEP180對硬開關拓?fù)浣Y(jié)構的規定
• 600V GaN-on-Si FET集成柵極驅動器
  • 集成高精度柵極偏置電壓
  • 200V/ns CMTI
  • 2.2MHz切換頻率
  • 30V/ns至150V/ns轉換速度，優化切換性能和減輕EMI
  • 工作電壓范圍為7.5V至18V
• 先進的電源管理
  • 數字溫度PWM輸出
  • 理想二極管模式可減少LMG3425R030中的第三象限損耗
• 強大的保護功能
  • 循環過電流和鎖定短路保護，響應時間 <>
  • 硬開關時可承受720V浪涌
  • 內部過溫自保護和UVLO監控

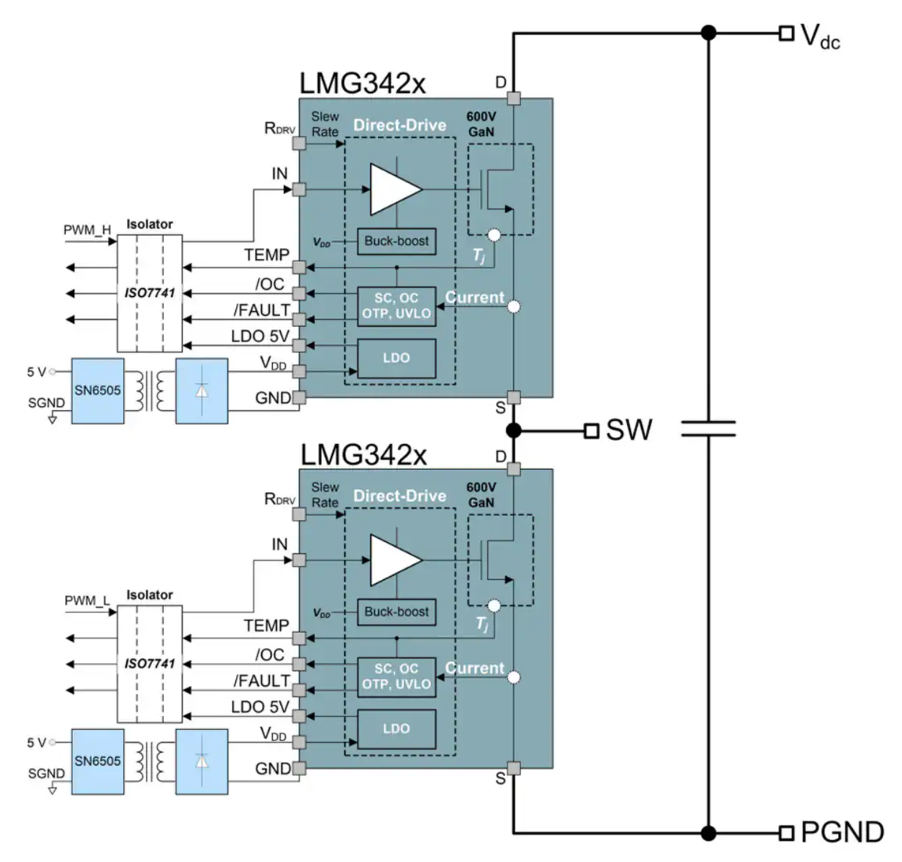

功能框圖

突破功率密度邊界：TI LMG342xR030 GaN FET技術解析與應用

引言：GaN技術帶來的功率革命

在電力電子領域，氮化鎵(GaN)功率器件正掀起一場效率革命。德州儀器(TI)推出的LMG342xR030系列集成式GaN場效應晶體管代表了當前業界最先進的解決方案，將600V/30mΩ GaN FET與智能驅動、多重保護機制和溫度監控功能集成于單一封裝中。本文將深入解析該器件的技術特性，并探討其在現代電源系統中的創新應用。

產品系列概覽

LMG342xR030系列包含三款差異化產品，均采用12mm×12mm VQFN-54封裝：

• ?LMG3422R030?：基礎版本，集成硬開關優化保護功能
• ?LMG3426R030?：增加零電壓檢測(ZVD)功能，專為軟開關拓?fù)鋬?yōu)化
• ?LMG3427R030?：配備零電流檢測(ZCD)功能，適用于精準電流控制應用

核心技術特性解析

1. 集成驅動與保護系統

該系列器件采用直接驅動架構，相比傳統分立方案具有顯著優勢：

• ?精準柵極偏置?：集成硅驅動器支持高達150V/ns的開關速度
• ?可調驅動強度?：通過RDRV引腳電阻設置20-150V/ns的轉換速率，實現EMI與效率的平衡
• ?全面保護機制?：
  • 周期逐周期過流保護(OCP)與鎖存短路保護(SCP)，響應時間<100ns
  • 720V浪涌耐受能力(硬開關條件下)
  • 內置過溫(OTP)和欠壓鎖定(UVLO)保護

2. 先進的功率管理功能

• ?數字溫度報告?：通過TEMP引腳輸出9kHz PWM信號，其占空比精確對應結溫(25℃時0.3-6%，125℃時58.5-70%)
• ? 零電壓檢測(LMG3426R030) ?：ZVD引腳在實現零電壓開關時產生75-140ns脈沖信號
• ? 零電流檢測(LMG3427R030) ?：ZCD引腳在檢測到正漏-源電流時輸出脈沖，延遲時間典型值57ns

3. 突破性的電氣性能

• ?超低導通電阻?：25℃時典型值26mΩ(最大35mΩ)，125℃時僅增加至45mΩ
• ?極低開關損耗?：在400V/10A條件下，典型開關能量?jī)H60μJ(開通)和40μJ(關斷)
• ?無反向恢復?：GaN固有特性徹底消除了體二極管反向恢復問題

典型應用場景

1. 高效率電源設計

在服務器電源(PSU)和電信整流器中，LMG342xR030的快速開關特性可顯著降低開關損耗。測試數據顯示，在2.2MHz開關頻率下，器件仍能保持穩定工作，為MHz級高頻電源設計提供可能。

2. 可再生能源系統

對于太陽能逆變器和工業電機驅動，器件的ZVD/ZCD功能可實現：

• 完美的諧振轉換器同步
• 精確的死區時間控制
• 高效率的圖騰柱PFC實現

3. 高可靠性電源系統

不間斷電源(UPS)應用得益于：

• 175°C過溫保護閾值
• 720V浪涌耐受能力
• <100ns響應的短路保護機制

設計實踐指南

1. 布局優化建議

• 采用對稱布局減少寄生電感
• 保持功率回路面積最小化
• 為VNEG引腳配置2.2μF去耦電容(靠近器件)
• BBSW引腳電感選擇4.7μH(額定電流>1A)

2. 熱管理策略

• 利用熱阻僅0.55°C/W的底部散熱路徑
• 通過TEMP引腳PWM信號實現實時溫度監控
• 在PCB設計中優先考慮熱通孔陣列

3. 驅動配置技巧

• RDRV引腳連接LDO5V時設置為100V/ns
• 直接接地可實現150V/ns最大驅動強度
• 通過外部電阻實現20-150V/ns線性調節

性能基準測試

在400V/10A雙脈沖測試中：

• 開通延遲：32-52ns(取決于RDRV設置)
• 關斷延遲：44-65ns
• 開通上升時間：2.5-4ns
• 關斷下降時間：21ns

技術發展趨勢

LMG342xR030系列展現了GaN技術的未來方向：

• ?更高集成度?：將驅動、保護與功率器件單片集成
• ?更智能控制?：通過ZVD/ZCD實現自適應開關時序
• ?更強魯棒性?：JEDEC JEP180認證確保硬開關可靠性
