TLC556 系列是采用 TI LinCMOS? 工藝制造的單片定時電路，可與 CMOS、TTL 和 MOS 邏輯完全兼容，工作頻率高達 2MHz。由于輸入阻抗高，該器件支持比 NE556 支持的時序電容器更小的定時電容器。因此，可以實現更準確的時間延遲和振蕩。在整個電源電壓范圍內功耗都很低。
*附件：tlc556m.pdf

與 NE556 一樣，TLC556 的觸發電平大約等于電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖健Ｈ绻鸗RIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發。

盡管CMOS輸出能夠吸收超過100mA的電流和超過10mA的源電流，但TLC556在輸出轉換期間表現出大大降低的電源電流尖峰。此功能最大限度地減少了對 NE556 所需的大型去耦電容器的需求。

該TLC556C的特點是在 0°C 至 70°C 范圍內工作。 該TLC556I的工作溫度范圍為?40°C至+85°C。 該TLC556M的特性是在 -55°C 至 +125°C 的整個軍用溫度范圍內工作。

特性

• 極低的功耗：
  • VDD = 5V時為2mW（典型值）
• 能夠在非穩態模式下運行
• CMOS輸出能夠擺動軌到軌
• 高輸出電流能力
  • 灌電流：100mA（典型值）
  • 電源：10mA（典型值）
• 輸出完全兼容 CMOS、TTL 和 MOS
• 低電源電流可減少輸出轉換期間的尖峰
• 2V 至 15V 的單電源工作
• 功能上可與 NE556 互換;具有相同的引腳排列

參數

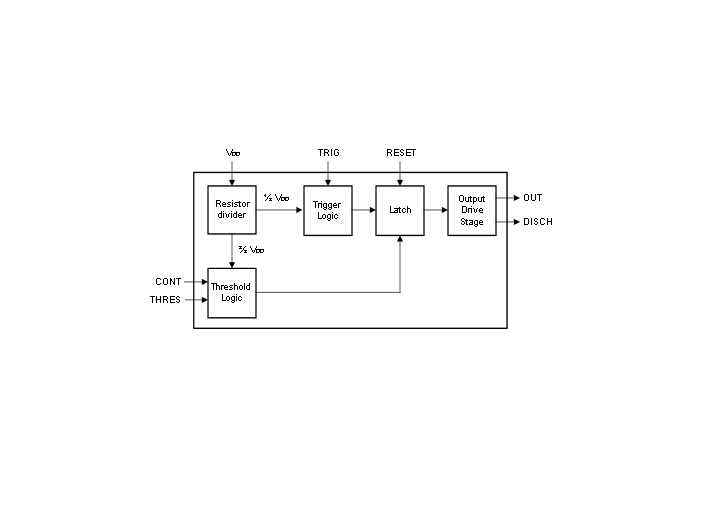

方框圖

?1. 產品概述?
TLC556系列是德州儀器（TI）采用LinCMOS?工藝制造的雙路精密定時器芯片，兼容CMOS/TTL/MOS邏輯，工作電壓范圍2V-15V，最高頻率2MHz。相比NE556，其高輸入阻抗支持更小的定時電容，實現更精確的延時和振蕩，且功耗更低。

?2. 關鍵特性?

• ?低功耗?：5V供電時典型功耗2mW
• ?高驅動能力?：輸出電流100mA（灌電流）/10mA（拉電流）
• ?工作模式?：支持單穩態（脈沖生成）和雙穩態（振蕩器）模式
• ?溫度版本?：
  • TLC556C（商用級：0°C~70°C）
  • TLC556I（工業級：-40°C~85°C）
  • TLC556M（軍用級：-55°C~125°C）

?3. 應用場景?

• 精密定時/延時生成
• 脈沖寬度調制（PWM）
• 線性斜坡發生器
• 時序控制電路

?4. 功能描述?

• ?引腳控制邏輯?：通過TRIG（觸發）、THRES（閾值）、RESET（復位）引腳控制輸出狀態，CONT引腳可調節比較器閾值。
• ?單穩態模式?：外部觸發產生固定寬度脈沖（脈寬≈1.1×R?C?）。
• ?雙穩態模式?：通過外部電阻（R?/R?）和電容（C?）構成振蕩器，頻率≈1.44/(R?+2R?)C?。

?5. 電氣參數?

• ?閾值電壓?：典型值1/3 VDD（觸發）和2/3 VDD（閾值）
• ?供電電流?：5V時典型值360μA
• ?輸出特性?：
  • 高電平：4.8V@5V供電（-1mA負載）
  • 低電平：0.4V@5V供電（8mA負載）

?6. 封裝選項?

• SOIC-14（D）、PDIP-14（N）、CDIP-14（J）、LCCC-20（FK）
• 軍用級（M版本）提供密封陶瓷封裝

?7. 設計注意事項?

• 未使用的輸入引腳需接適當電平防止誤觸發
• 高頻應用需考慮傳播延遲對定時精度的影響
• ESD敏感器件，建議在暴露引腳增加TVS二極管保護

?8. 典型應用電路?

• ?PWM調制?：通過CONT引腳輸入控制信號調節輸出占空比
• ?脈沖位置調制?：利用閾值電壓調制實現頻率/占空比同步調整

文檔包含完整的引腳定義、絕對最大額定值、熱特性參數及修訂歷史，適用于工業控制、儀器儀表等需要高精度定時的場景。
