Nx556 和 Sx556 器件在每個封裝中提供兩個獨立的 NA555、NE555、SA555 或 SE555 類型的定時電路。這些電路以非穩態或單穩態模式工作，具有外部電阻-電容 （RC） 時序控制。RC時間常數提供的基本時序通過調制控制電壓輸入的偏置進行主動控制。
*附件：se556.pdf

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖?。如果TRIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發。

特性

• 每個封裝有兩個精密定時電路
• 非穩態或單穩態作
• TTL 兼容輸出可吸收或拉高達200mA
• 主動上拉或下拉

參數

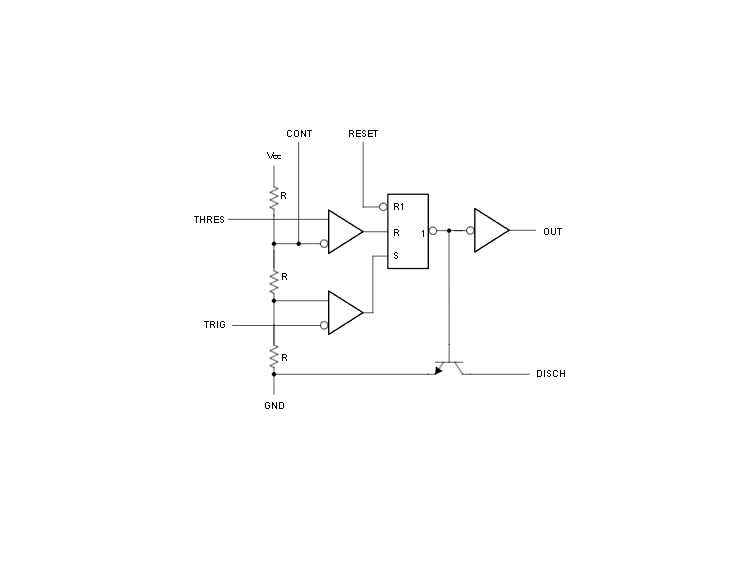

方框圖

?1. 核心特性?

• 單封裝集成兩個獨立555型定時電路，支持?單穩態/無穩態?工作模式
• ?TTL兼容輸出?：支持200mA灌電流/拉電流能力
• 主動上拉/下拉輸出，外接RC網絡控制定時精度（微秒至小時級）

?2. 關鍵參數?

• ?工作電壓?：4.5V-16V（NA/NE/SA系列）或4.5V-18V（SE系列）
• ?溫度范圍?：
  • NA556/SA556：-40°C~105°C
  • NE556：0°C~70°C
  • SE556：-55°C~125°C（軍工級）
• ?閾值電壓?：典型值1/3 VCC（觸發）和2/3 VCC（閾值）

?3. 典型應用?

• 精密定時器、脈沖發生器
• 脈寬調制（PWM）、脈沖位置調制（PPM）
• 頻率分頻器、工業控制系統

?4. 功能模式?

• ?單穩態模式?：脈沖寬度=1.1×R?×C?
• ?無穩態模式?：
  • 高電平時間=0.693×(R?+R?)×C?
  • 低電平時間=0.693×R?×C?
  • 占空比可通過R?/R?調節

?5. 封裝選項?

?6. 設計注意事項?

• 控制電壓（CONT）需加去耦電容以提高穩定性
• 復位引腳（RESET）未使用時需接VCC
• 高頻應用（>100kHz）建議選用TLC556等高速型號
