國產散熱控制板采用全國產器件，FPGA作為主控芯片，實現多路風扇的實時控制和傳感器的信號檢測功能。板上有EEPROM用于存儲參數，通過兩路IIC接口與外圍設備以及傳感器進行通信。國產散熱控制板主要用于控制風扇的轉速，以滿足不同的冷卻需求，使設備能夠在特定溫度范圍內保持穩定運行。

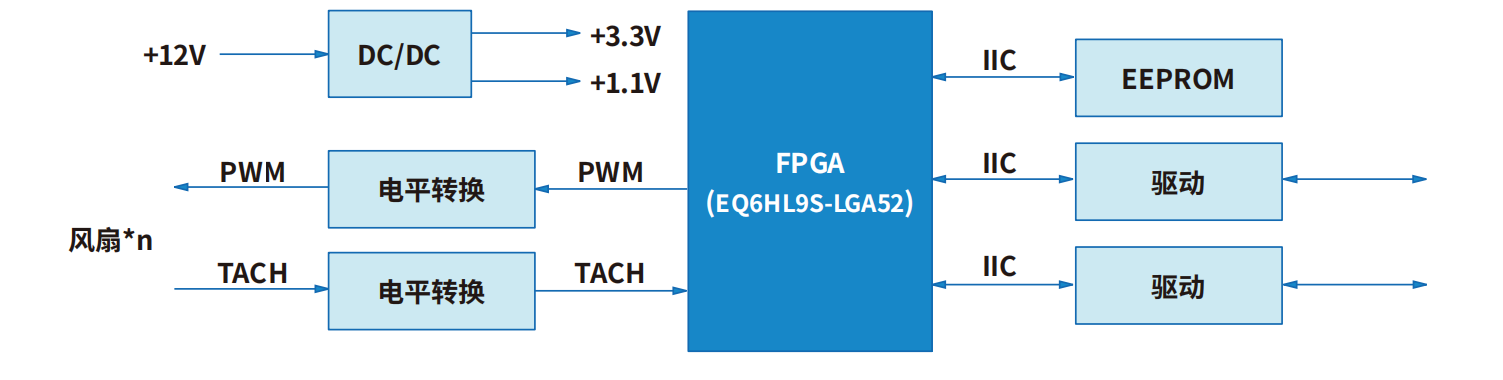

圖 國產散熱控制板原理框圖

【方案特點】

● FPGA處理單元選用億海神針系列EQ6HL9S型芯片作為主控芯片，主要完成控制算法、與外部通信、參數存儲控制和傳感器信號檢測功能；● 信號接口單元，與風扇接口為PWM和TACH信號。用于控制風扇的轉速以及檢測風扇當前轉速，形成閉環控制；同時完成3.3V和5V電平信號的轉換；

●傳感器接口單元，傳感器預留兩路IIC接口對外，實現傳感器的接入和信號檢測；

●國產散熱控制板支持12V/48V兩種類型的風扇，驅動電流最大為4.2A電流，驅動能力強。

【典型應用】

廣泛應用于工業自動化、定制一體化設備、空調系統、電子設備散熱、電子設備降噪、溫室和農業、醫療設備、車輛散熱和LED照明等領域。

推薦器件

億海神針系列 EQ6HL9S F2型系統級芯片

1、EQ6HL9S F2型系統級芯片

Flash：4Mb;

邏輯規模（萬門）：86；

存儲單元（M4K）：64；

鎖相環PLL/全局時鐘：2/16；

最大可編程用戶I/O：202；

最寬溫度范圍：-55℃~125℃；

封裝形式：

QFN64/LGA52/CSG100/CSG225/FTG256/CSG324。
