智能溫控變色控制板是基于中科億海微自主研發的FPGA+傳感器+開關硬件+上位機通信+加熱片等模塊，以及配套軟件算法共同構成的解決方案?？刂瓢宓脑O(shè)計充分利用了FPGA的靈活性和可擴展性，實現了對多路溫度傳感器的精準監控。

本方案由FPGA模塊、溫度數據采集模塊、上位機通信模塊、開關控制模塊、加熱片模塊組成。FPGA模塊作為系統的決策核心，主要實現基于溫度數據執行邏輯判斷是否達到預設溫度；溫度采集模塊主要實現采集環境或設備的溫度數據，并將測量到的溫度數據反饋給FPGA，以便進行后續的判斷和處理；上位機通信模塊，主要為系統提供人機交互和外部控制的數據通信通道，便于遠程監控和設置；開關控制模塊，主要實現控制加熱片的開關狀態，解決了FPGA管腳不足的問題，實現對多個加熱片開關的獨立控制；加熱片模塊，主要實現加熱功能。

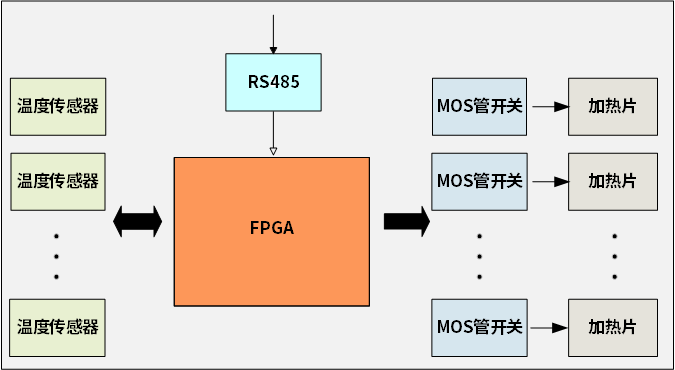

圖 方案系統框圖

方案特點

多路溫度采集：采用多路IIC總線實現多路溫度傳感器數據采集功能，適應多傳感器場景；

上位機通信：支持RS485的串行通信協議，實現與上位機的高效通信，支持遠程傳輸溫度和狀態數據；

靈活的開關控制：采用移位寄存器支持多位聯級開關的串行輸入/并行輸出控制，能夠有效控制多路加熱片開關；

實時溫度監控和閾值判斷：通過FPGA對溫度數據進行實時比較與判斷，根據設定的閾值智能控制開關。

典型應用

智能建筑：智能外墻、智能窗戶等；

車輛：車輛的殼體隨環境自適應變化等。
