同步整流降壓型開關穩壓器BD8312HFN文檔介紹

1.0A/1.5MHz同步整流降壓型開關穩壓器BD8312HFN可以從4個電池、2個/3個鋰電池等，或者從5V/12V固定電源降壓獲得1.2V/1.8V/3.3V/5V等輸出電壓。此IC的工作頻率高達1.5MHz，從而可以使用小型化的外接線圈/電容器；它還內置有耐15V的同步整流SW，內置有靈活性高的相位補償系統，能夠按寬范圍的外部常數簡便地構成極小的電源。

*附件：BD8312HFN.pdf

主要規格

型號 | BD8312HFN-TR

封裝 | HSON8

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

特點

?輸入輸出電源范圍 3.5 to 14V
?內置2個額定電流為1.0A的同步整流FET
?振蕩頻率1.5MHz工作
?內置誤差放大器輸入輸出間的相位補償元件
?內置軟啟動電路/計時器鎖式短路保護電路
?HSON8封裝(2.9mm×3mm、0.65mm pitch)

尺寸圖

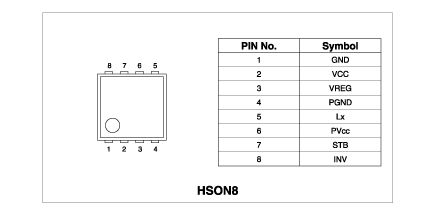

引腳排列

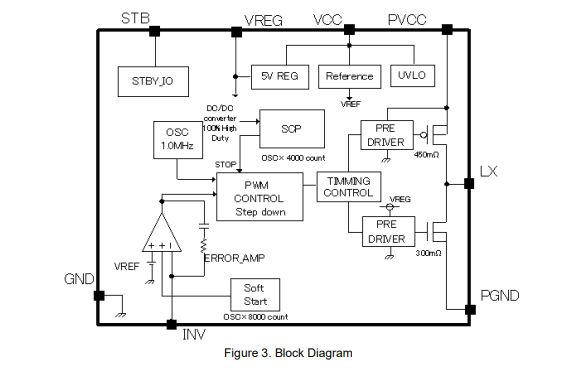

方框圖

關鍵規格：電氣與物理參數

規格分類	具體參數（典型值 / 最大值）
電壓參數	- 輸入電壓（VCC/PVCC）：3.5V ~ 14V（最大值 15V）- 輸出電壓（VOUT）：1.2V~12V（通過外部分壓電阻配置）- 內部基準電壓（VREF）：1.0V（誤差 ±1%）- 欠壓鎖定（UVLO）：檢測閾值 2.9V（典型），回差 200mV（典型）
電流參數	- 最大輸出電流（IOUT）：0.8A- 同步 MOSFET 電流 rating：1.0A（峰值）- 待機電流（ISTB）：≤1μA（VCC/PVCC 引腳）- 工作電流（ICC）：600μA（典型，VINV=1.2V）
頻率與效率	- 開關頻率（fOSC）：1.26MHz~1.62MHz（典型 1.5MHz）- 轉換效率：中負載（500mA）時≥85%（VIN=7.4V，VOUT=3.3V）- 最大占空比：100%（輸入接近輸出時）
溫度與封裝	- 工作溫度（TOPR）：-25°C~+85°C- 結溫上限（Tjmax）：150°C- 封裝：HSON8（2.90mm×3.00mm×0.60mm），卷盤包裝 3000pcs / 盤	適配消費電子與工業常溫場景，超小封裝節省 PCB 空間
時序參數	- 軟啟動時間（tSS）：3.2ms~7.4ms（典型 5.3ms）- 短路保護響應時間：約 2.7ms（計數器 4000 個時鐘周期）

總結

ROHM BD8312HFN 以“寬壓適配 + 高集成 + 高頻高效”為核心競爭力，通過內置同步整流 MOSFET 與全保護機制，簡化中功率降壓方案設計，同時 1.5MHz 高頻支持緊湊布局。設計中需重點關注電源防護、布線優化與被動器件選型，可充分發揮其在多電壓輸入、中功率輸出場景的優勢，滿足便攜式設備與工業控制的電源需求。
