該TPSM81299是一個同步升壓模塊，內置電感器和轉換器，提供95nA的超低靜態電流和平均輸入電流限制。該器件為帶有堿性電池和紐扣電池的便攜式設備提供電源產品。該器件在輕負載條件下具有高效率的特點，可實現較長的工作時間，平均輸入電流限制可避免電池在大電流下放電。

該TPSM81299具有0.5V至5.5V的寬輸入電壓范圍和1.8V至5.5V的輸出電壓范圍。該器件具有不同的版本，用于從 5mA 到 1.5A 的平均輸入電流限制。該TPSM81299具有1.2A電流限制，支持從3.6V到5V轉換的高達600mA輸出電流，并在200mA負載下實現約94%的效率。
*附件：tpsm81299.pdf

該TPSM81299在輸出電壓為 4.5V、5V 或 5.5V 時具有可選的快速負載瞬態性能。在快速負載瞬態模式下，當輸出電流瞬態范圍為0A至200mA時，典型設定時間為8μs。

該設備在禁用時支持真正的關機功能。

該TPSM81299提供非常小的解決方案尺寸，采用7引腳3mm x 2.7mm QFN封裝。

特性

• 輸入電壓范圍：0.5V 至 5.5V
• 0.7V 最小啟動電壓
• 輸入工作電壓 （PVIN） 低至 150mV，信號 AVIN > 0.7V
• 輸出電壓范圍：1.8V 至 5.5V，適用于輸入電流限制不超過 1.2A 的器件
• 平均輸入電流限制：5mA;25毫安;50毫安;100毫安;250mA、500mA、1.2A、1.5A（不同版本）
• VOUT的典型靜態電流為95nA
• 60nA 典型關斷電流進入 AVIN
• PVIN =AVIN=3.6V、VOUT = 5V、IOUT =10μA時效率高達88%
• PVIN=AVIN = 3.6V、VOUT = 5V、IOUT =200mA 時效率高達 94%
• 快速瞬態性能：PVIN=AVIN = 3.6V、VOUT = 5V、IOUT = 0A -> 200mA 時設定時間 ~8μs
• EN 低電平時的真正斷開
• 自動 PFM/PWM 模式轉換
• AVIN > VOUT 的自動直通
• 輸出 SCP 和熱關斷保護
• QFN封裝（3mm x 2.7mm x 1.27mm）

參數

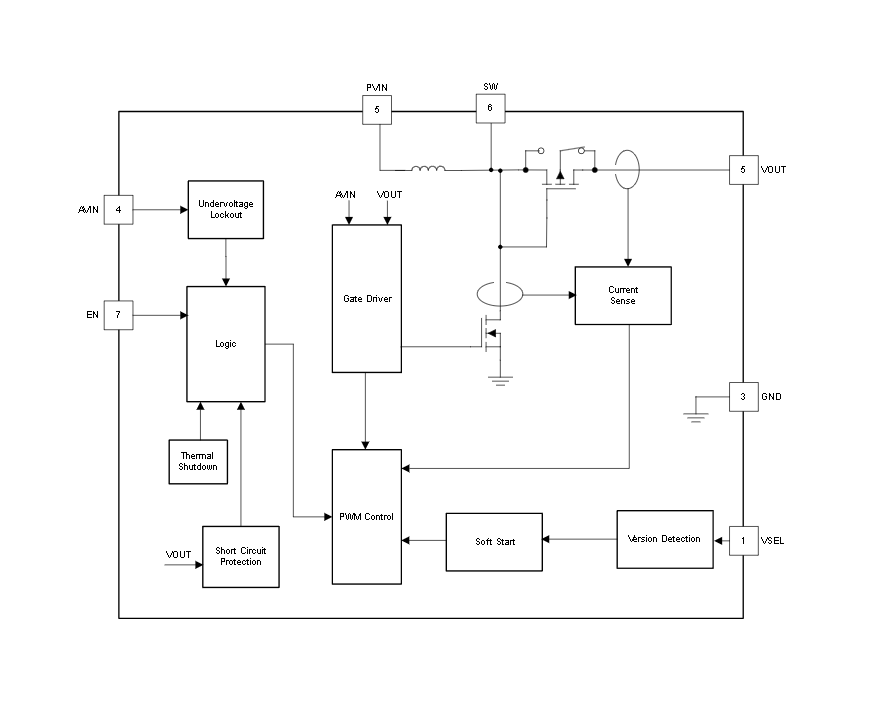

方框圖

?1. 產品概述?
TPSM81299是德州儀器（TI）推出的同步升壓模塊，集成電感和轉換器，專為堿性/紐扣電池供電的便攜設備設計。核心特性包括：

• ?超低靜態電流?：95nA（典型值），60nA關斷電流
• ?寬電壓范圍?：輸入0.5V-5.5V（啟動電壓≥0.7V），輸出1.8V-5.5V（1.2A限流版）
• ?高效能?：輕載效率達88%（3.6V轉5V/10μA），重載94%（200mA）
• ?快速瞬態響應?：負載階躍（0A→200mA）穩定時間約8μs

?2. 關鍵特性?

• ?輸入電流限制?：支持5mA至1.5A多版本（如1.2A版限流精度±20%）
• ?工作模式?：
  • ?PFM/PWM自動切換?：優化輕載效率
  • ? 直通模式（Pass-Through） ?：輸入電壓高于輸出時自動切換
  • ? 真關斷（True Disconnection） ?：EN低電平時完全斷開輸入輸出
• ?保護功能?：輸出短路（SCP）、熱關斷（150℃）、ESD防護（HBM 2kV）

?3. 應用場景?

• 智能手表/手環
• 便攜醫療設備
• TWS耳機
• 光模塊

?4. 設計要點?

• ?引腳配置?：7引腳QFN封裝（3mm×2.7mm），含VSEL（輸出電壓選擇）、EN（使能）等關鍵引腳。
• ?輸出配置?：通過VSEL外接電阻選擇21種輸出電壓（如7.87kΩ對應5V正常模式）。
• ?電容選擇?：
  • 輸入電容≥2.2μF（陶瓷電容優先）
  • 輸出電容需≥10μF（1A以上負載建議20μF）

?5. 性能曲線?

• 效率曲線：3.6V輸入轉5V輸出時，200mA負載效率達94%。
• 負載調整率：±2%精度（PWM/PFM模式）。

?6. 版本差異?
提供8種限流版本（如5mA/1.5A），1.5A版輸出上限為5.0V，其他版本支持至5.5V。

?7. 文檔結構?
包含特性、應用、引腳說明、電氣參數（絕對最大額定值、熱阻等）、典型應用電路及布局建議（如輸入電容就近放置）。
