TPS22991I是一款小型、低 RON、單通道負載開關，具有受控壓擺率。該器件包含一個N溝道MOSFET，可在1.0V至5.5V的輸入電壓范圍內工作，并支持3A的最大連續電流。該開關由開和關輸入控制，能夠直接與低壓控制信號連接。

對于空間受限的電池供電應用，該器件因其體積小、RON 低而適用。開關的寬輸入電壓范圍適用于許多不同的電壓軌。該器件的受控上升時間大大降低了大大負載電容引起的浪涌電流，從而減少或消除了電源壓降。該TPS22991I通過集成一個150Ω下拉電阻器，在開關關閉時實現快速輸出放電（QOD），進一步減小了解決方案的總尺寸。

該TPS22991I采用小型、節省空間的 0.85mm × 0.75mm、0.4mm 間距、4 引腳 UQFN 封裝。該器件的特點是在 –55°C 至 +125°C 的自由空氣溫度范圍內工作。
*附件：tps22991i.pdf

特性

• 集成單通道負載開關
• 輸入電壓范圍：1V至5.5V
• 最大連續開關電流：2.7A
• 典型導通電阻：28mΩ
• 低靜態電流：
  • 3.3V VIN 時的IQ = 6μA（典型值）
• 超低關斷電流：
  • 3.3V VIN 時的ISD = 200nA（最大值）
• 受控壓擺率：
  • B、BN版：3.3V VIN = 141μs時的上升時間（tR）
  • C、CN版：3.3V VIN = 662μs時的上升時間（tR）
• 快速輸出放電 （QOD）：150Ω
• 熱關斷保護
• UQFN 封裝：0.85 × 0.75mm，0.4mm 間距

參數

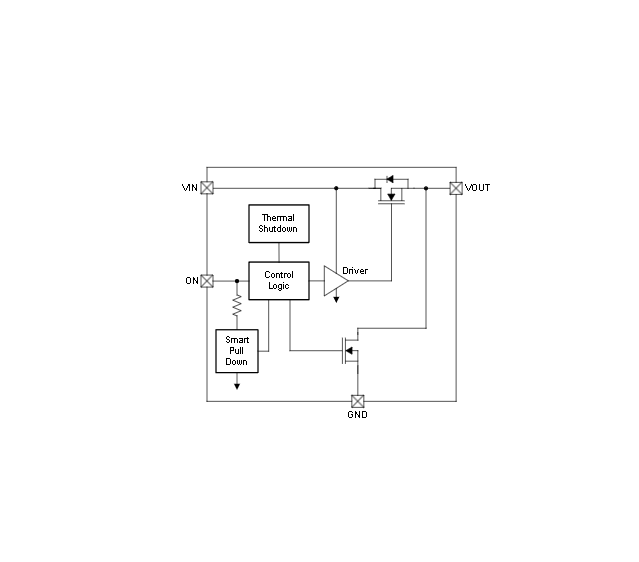

方框圖

?1. 產品概述?
TPS22991I是德州儀器(TI)推出的一款小型、低導通電阻(RON)單通道負載開關，集成N溝道MOSFET，主要特點包括：

• ?輸入電壓范圍?：1V至5.5V
• ?最大連續電流?：2.7A
• ?典型導通電阻?：28mΩ（3.3V輸入時）
• ?超低靜態電流?：6μA（典型值）
• ? 快速輸出放電(QOD) ?：集成150Ω放電電阻（部分型號支持）
• ?封裝?：0.85mm × 0.75mm UQFN超小封裝

?2. 關鍵特性?

• ?低功耗設計?：
  • 關斷電流低至200nA（最大值），適合電池供電設備。
  • 智能下拉電阻防止ON引腳浮空，降低無效功耗。
• ?可控上升時間?：
  • 版本B/BN：141μs（3.3V輸入時）
  • 版本C/CN：662μs（3.3V輸入時），有效抑制浪涌電流。
• ?保護功能?：
  • 熱關斷保護（閾值約170°C）。
  • ESD防護：HBM ±1750V，CDM ±1000V。

?3. 應用場景?

• 筆記本電腦與PC
• 可穿戴設備
• 固態硬盤(SSD)
• 工業PC

?4. 功能模式?

• ?啟用控制?：ON引腳高電平（≥0.8V）激活開關，低電平（≤0.35V）關閉。
• ?快速輸出放電?：部分型號在關閉時通過內部電阻快速釋放負載電容電荷。
• ?熱關斷?：溫度超過閾值時自動關閉，冷卻后恢復。

?5. 設計建議?

• ?輸入/輸出電容?：推薦CIN=1μF，COUT=100nF，比例10:1以減少電壓跌落。
• ?布局優化?：縮短VIN/VOUT走線，寬走線降低寄生電感。

?6. 型號差異?
