納米軟件射頻測試系統ATECLOUD-RF是基于ATECLOUD平臺搭建的自動化測試解決方案，主要針對天線、線纜、傳感器、射頻芯片等射頻無源器件進行自動化測試，因此系統中的測試設備均已射頻測試類儀器為主。

納米軟件ATECLOUD-RF射頻測試系統中的測試設備一般包括矢量網絡分析儀、頻譜分析儀以及納米軟件的ATEBOX，此外在測試時也可以對接探針臺等外部設備。

射頻測試系統

1.矢量網絡分析儀
作為射頻測試的基礎核心設備，矢量網絡分析儀在系統中承擔著無源器件電性能參數精準測量的關鍵角色。它能夠通過發射多頻率點的測試信號，分析器件對信號的幅度、相位、阻抗等特性的影響，核心測量參數包括 S 參數（散射參數）、駐波比（VSWR）、插入損耗、回波損耗等。例如在天線測試中，通過矢量網絡分析儀可快速獲取天線在不同頻段的阻抗匹配情況，判斷駐波比是否滿足通信系統要求；針對射頻線纜測試時，能精準量化線纜的信號衰減程度與相位偏移，為線纜選型與質量管控提供數據依據。?
在 ATECLOUD-RF 系統中，矢量網絡分析儀并非獨立運行，而是通過軟件平臺實現自動化控制 —— 系統可預設測試頻段、功率、點數等參數，自動完成多批次器件的連續測量，同時將測試數據實時上傳至平臺數據庫，避免人工操作帶來的誤差，大幅提升測試效率，尤其適合研發階段的器件性能優化與量產階段的批量質量篩查。

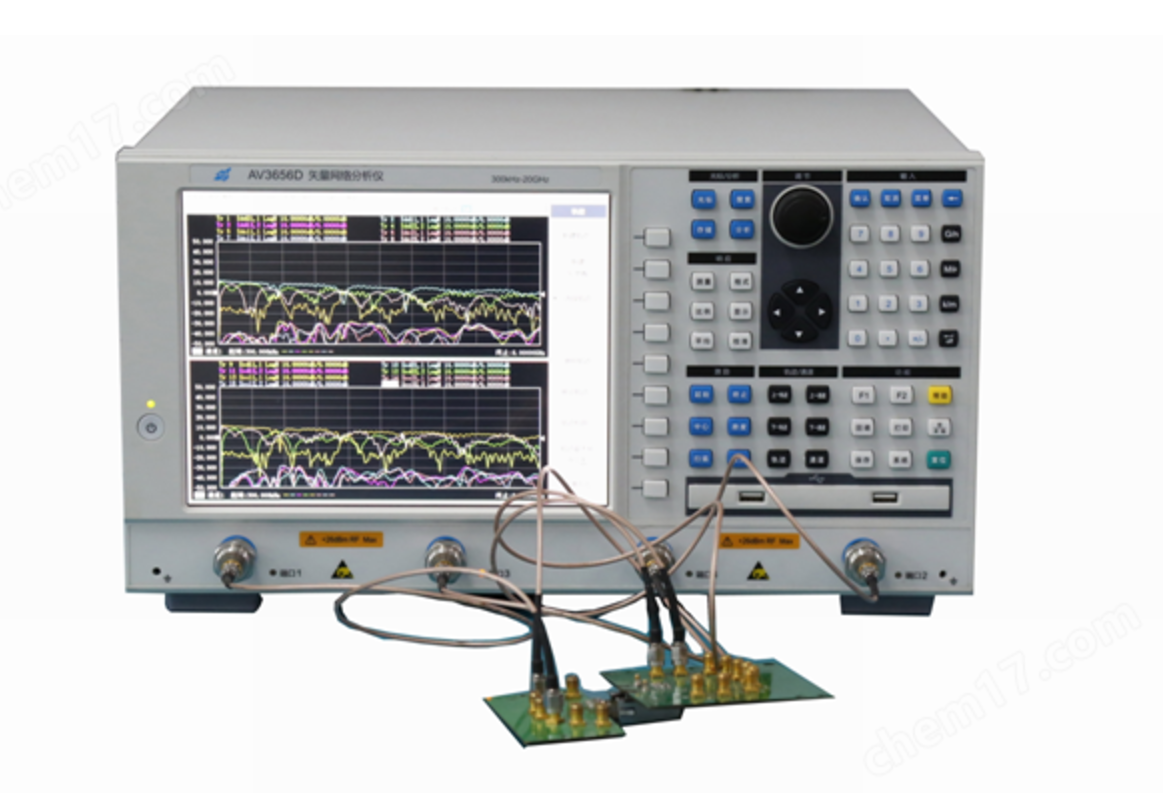

網絡分析儀

2.頻譜分析儀
頻譜分析儀聚焦于射頻信號的頻率域分析，是排查信號干擾、評估器件電磁兼容性的重要工具。其核心功能是將復雜的射頻信號分解為不同頻率成分，直觀呈現各頻率點的信號幅度、功率分布，可精準捕捉器件工作時產生的雜波、諧波、互調產物等干擾信號。例如在射頻芯片測試中，頻譜分析儀能檢測芯片輸出信號的諧波抑制比，判斷是否符合行業電磁兼容標準；針對傳感器測試時，可排查外界電磁環境對傳感器信號的干擾，確保傳感器在實際應用場景中的信號穩定性。?
在系統協同層面，頻譜分析儀與矢量網絡分析儀形成 “特性測量 + 干擾監測” 的互補搭配：當矢量網絡分析儀完成器件基礎電性能測試后，頻譜分析儀可進一步驗證器件在實際工作狀態下的信號質量，二者數據通過 ATECLOUD 平臺聯動分析，幫助用戶全面掌握器件性能 —— 既確保器件自身參數達標，又保障其在復雜系統中的兼容適配性。

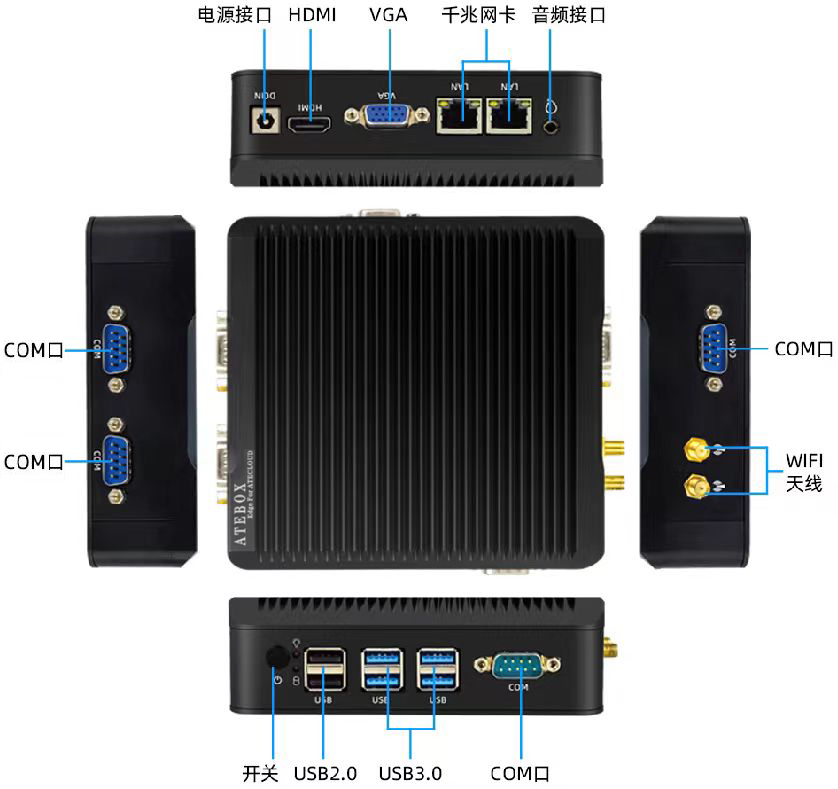

ATEBOX

3.ATEBOX
納米軟件自主研發的 ATEBOX 是 ATECLOUD-RF 系統的 “控制中樞”，也是區別于傳統零散測試方案的核心優勢組件。作為定制化硬件單元，ATEBOX 具備三大核心功能：?
其一，多設備協同控制：ATEBOX 配備豐富的接口（如 GPIB、LAN、USB 等），可同時連接矢量網絡分析儀、頻譜分析儀等多臺儀器，通過統一的控制協議實現儀器間的同步聯動。其二，數據預處理與傳輸：ATECLOUD-RF測試系統中的數據存儲分析以及系統的運行都在ATEBOX中進行。 設備可對各儀器采集的原始數據進行初步篩選、校準，再通過高速通信鏈路傳輸至 ATECLOUD 平臺，減少平臺數據處理壓力，提升整體測試流程的響應速度。
