一、項目背景

在自動化行業某生產現場，核心控制設備為西門子400冗余PLC（具備高可靠性，適用于連續生產場景），需實時采集5臺ModbusRTU傳感器（含SICKTH300溫濕度傳感器2臺、OMRONE8F2壓力傳感器2臺、BannerQ45流量傳感器1臺）的數據，用于生產參數監控、異常預警及工藝優化。由于西門子400冗余PLC默認支持Profinet協議，而傳感器采用ModbusRTU協議，存在協議不兼容問題，需通過專用設備實現數據互通，最終選定遠創智控YC-PN-TCP-S2-ETH00協議轉換網關搭建通訊鏈路。

二、項目痛點

協議兼容性斷層：西門子400冗余PLC基于Profinet總線架構，無法直接識別ModbusRTU傳感器的串口數據，傳統“PLC+轉換器”組合需多設備級聯，易導致通訊延遲與故障點增加。

冗余架構適配難：現場PLC采用冗余設計（主備切換保障連續生產），普通網關無法適配冗余邏輯，主備PLC切換時易出現通訊中斷，影響數據連續性。

數據采集效率低：5臺傳感器分布在不同生產區域，若采用分散采集方式，需額外布線且數據易丟包；同時原始數據需依賴PLC全量處理，加重PLC運算負載。

維護成本高：傳統方案無遠程診斷功能，傳感器或通訊故障需現場排查，耗時且影響生產，不符合工業現場“降本增效”需求。

三、協議網關功能簡介

遠創智控YC-PN-TCP-S2-ETH00是整合profinet網關模塊、邊緣計算網關與智能網關數據采集器三重核心能力的工業級通訊設備，專為多協議互聯場景設計，核心功能如下：

協議轉換核心：作為專業profinet網關模塊，支持ProfinetV2.3協議，可無縫對接西門子400冗余PLC的Profinet主站，同時具備ModbusRTU主站功能，能主動采集5臺傳感器數據，實現Profinet與ModbusRTU的雙向?qū)崟r(shí)轉換。

邊緣計算能力：內置邊緣計算網關模塊，可本地完成數據預處理（如異常值濾波、閾值判斷、數據壓縮），僅將有效數據上傳至PLC，減少PLC運算負載約30%，同時支持本地報警（如溫度超閾值時觸發繼電器輸出）。

智能采集特性：作為智能網關數據采集器，支持RS485總線多節點接入（單網關最大支持32臺ModbusRTU設備），適配不同品牌傳感器；具備通訊狀態監測、數據緩存（斷電保持24小時）功能，保障數據不丟失。

冗余與抗干擾：支持西門子400冗余PLC的主備切換邏輯，切換響應時間≤50ms；采用工業級外殼（IP30防護）與抗電磁干擾設計，適應-40~85℃惡劣環境，滿足自動化現場穩定性需求。

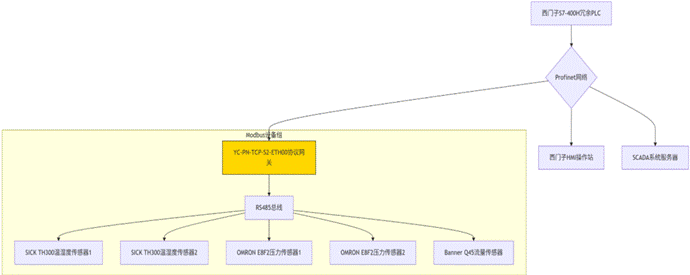

系統結構拓?fù)鋱D

五、解決方案描述

協議無縫銜接：網關通過profinet網關模塊功能，在西門子400冗余PLC中注冊為Profinet從站，PLC可直接通過Profinet總線讀取網關緩存的傳感器數據；同時網關作為ModbusRTU主站，按100ms周期主動采集5臺傳感器數據，實現“PLC指令-網關轉換-傳感器響應”的閉環通訊。

冗余邏輯適配：網關內置冗余識別算法，實時監測主備PLC狀態，當主PLC故障切換至備PLC時，網關自動切換通訊對象，確保通訊中斷時間≤50ms，符合生產連續運行要求。

邊緣優化處理：利用邊緣計算網關能力，在網關本地設置數據過濾規則（如剔除溫濕度傳感器±5℃外的異常值）、閾值報警（如壓力超1.2MPa時本地觸發報警信號），減少無效數據傳輸，降低PLC運算壓力。

智能運維管理：通過智能網關數據采集器的遠程診斷功能，運維人員可在監控終端實時查看網關運行狀態（如通訊速率、數據丟包率）、傳感器數據趨勢，故障時可遠程修改網關參數（如采集周期、寄存器地址），無需現場操作。

六、實施過程

前期準備階段

確認設備參數：核對西門子400冗余PLC的Profinet主站地址、傳感器的ModbusRTU從站地址與寄存器映射表；

布線規劃：Profinet總線采用屏蔽雙絞線（傳輸距離≤100m），RS485總線采用阻抗匹配線纜（終端接120Ω電阻），避免信號干擾。

硬件安裝階段

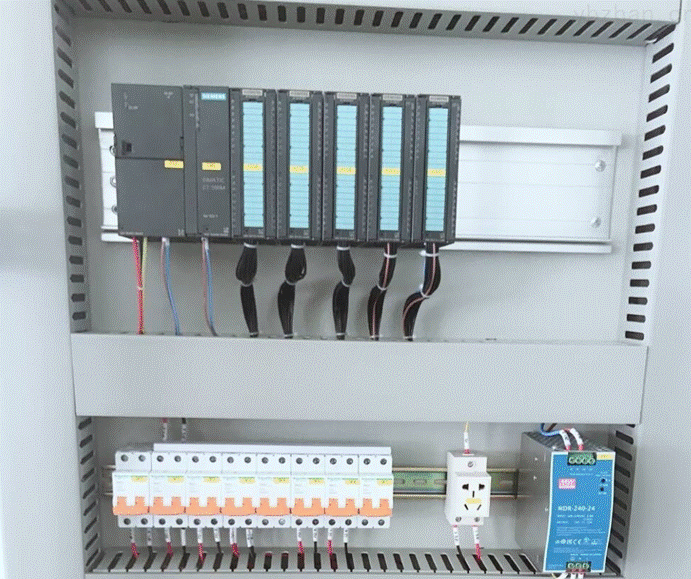

固定網關：將遠創智控YC-PN-TCP-S2-ETH00網關安裝在PLC控制柜內（距強電設備≥30cm）；

接線部署：PLC的Profinet端口（X1PN）與網關的PN口連接，網關的RS485端口（A/B端子）與5臺傳感器的RS485接口串聯，確保正負極對應。

參數配置階段

網關配置：通過遠創智控YC-Config軟件，設置Profinet從站地址（與PLC主站匹配）、ModbusRTU采集周期（100ms）、邊緣計算規則（如溫度閾值0~100℃）；

PLC編程：在Step7軟件中導入網關GSD文件，編寫數據讀取程序，將網關映射的傳感器數據關聯至PLC內部寄存器（如DB1.DBD0對應溫度值）。

聯調測試階段

通訊測試：?jiǎn)?dòng)設備，通過PLCHMI查看5臺傳感器的實時數據，驗證采集準確性（誤差≤±0.5%）；

冗余測試：手動觸發PLC主備切換，監測網關通訊切換時間與數據連續性；

穩定性測試：連續運行72小時，記錄數據丟包率（≤0.01%）與網關運行溫度（≤60℃）。

七、應用效果

通訊穩定性顯著提升：實現5臺傳感器數據的實時采集，采集周期≤100ms，數據準確率≥99.99%，PLC冗余切換時通訊無中斷，解決傳統方案“丟包、斷聯”問題。

PLC負載大幅降低：通過物聯網網關的本地預處理，PLC僅需處理有效數據，運算負載降低30%，避免因數據過載導致的PLC卡頓。

運維效率提升60%：依托智能網關數據采集器的遠程診斷功能，故障排查時間從4小時縮短至1小時，減少現場運維成本。

擴展性強：網關支持32臺ModbusRTU設備接入，后續若新增傳感器，無需更換網關，僅需擴展RS485總線與配置參數即可。

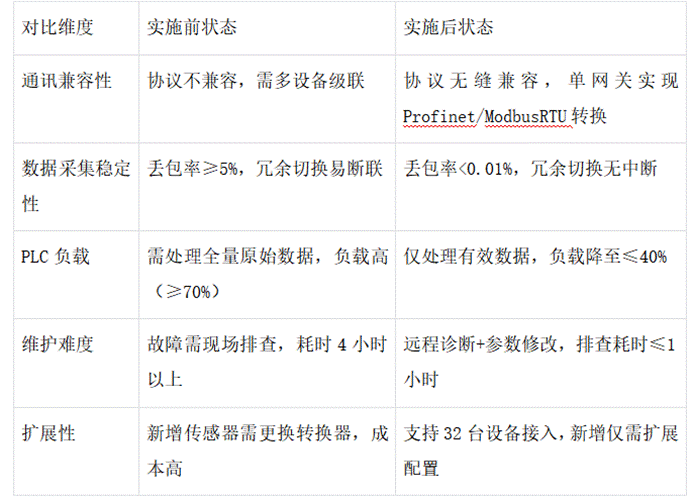

項目實施前后效果對比

九、總結

本方案通過遠創智控YC-PN-TCP-S2-ETH00物聯網網關（整合profinet網關模塊、邊緣計算網關、智能網關數據采集器三重功能），成功解決了西門子400冗余PLC與ModbusRTU傳感器的通訊難題，實現了數據采集的“穩定、高效、低成本”。方案不僅適用于當前自動化現場，更可快速?gòu)?fù)制至新能源、智能裝備、智慧冶金等前景行業，為工業互聯場景下的多協議通訊需求提供可靠支撐，助力企業實現“降本增效”與數字化轉型。
