本文通過傳輸線方法（TLM）研究了不同電極材料（Ti、Al、Ag）對非晶Si-Zn-Sn-O（a-SZTO）薄膜晶體管（TFT）電氣性能的影響，通過TLM接觸電阻測試儀提取了TFT的總電阻（RT）和接觸電阻（RC），結合電學表征和能帶分析，發現Ti電極因形成歐姆接觸且功函數差最小，顯著提升了遷移率和亞閾值擺幅等關鍵參數。

1

實驗設計與制備

flexfilm

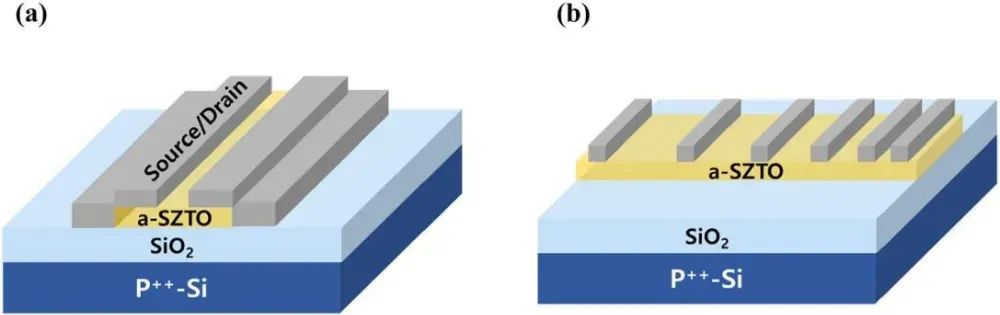

(a)a-SZTO TFT結構示意圖（底柵交錯結構）(b)TLM測試樣品結構示意圖

采用重摻雜 p 型 Si 襯底（含 100 nm SiO?），經清洗后通過射頻濺射制備a-SZTO 溝道層（濺射條件：10?? mTorr、40 sccm Ar、50 W RF 功率）。TFT 為交錯底柵結構，源漏電極（Ti/Al/Ag）分別通過電子束蒸發、熱蒸發、直流濺射沉積，后經退火和圖案化處理。TLM 樣品用于電阻分析，溝道長度 10-100 μm，寬度 250 μm。

2

電學性能

flexfilm

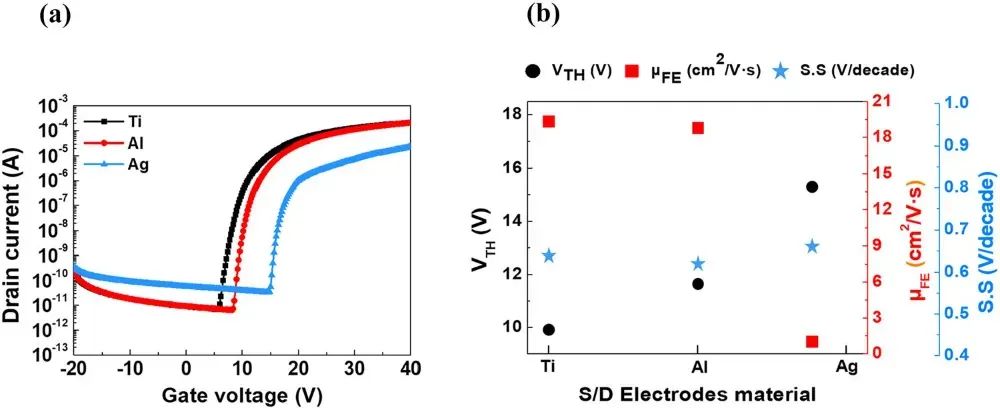

(a)不同S/D電極的a-SZTO TFT轉移曲線a-SZTO TFT電學參數對比

傳輸曲線分析：不同電極的IDS-VGS曲線顯示Ti電極器件性能最優。關鍵參數對比：

• Ti電極：VTH=10.1 V, μFE=19.21 cm2/V·s, S.S=0.64 V/dec；
• Al電極：μFE=18.64 cm2/V·s；
• Ag電極：μFE=1.33 cm2/V·s（性能最差）。

成因解釋：Ag電極形成肖特基接觸（非線性電流行為），增大載流子注入勢壘。

3

能帶分析

flexfilm

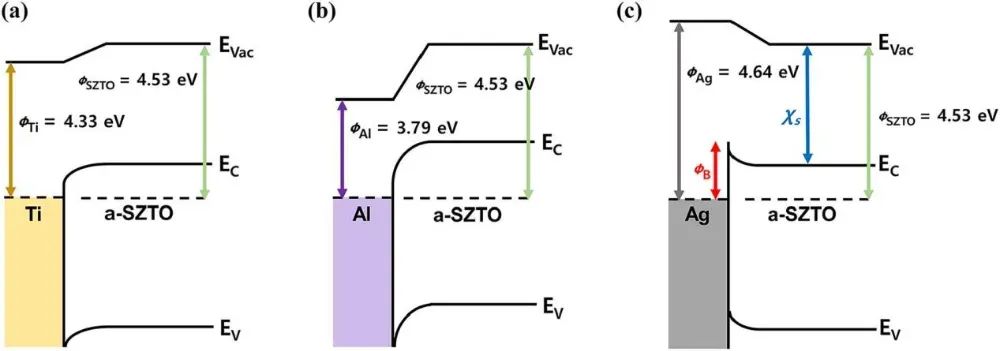

a-SZTO溝道與不同S/D電極的能帶圖Ti,（b）Al,（c）Ag

能帶分析：不同S/D電極材料的功函數差異導致了a-SZTO通道層的帶彎曲。Ti/Al（功函數<通道層）形成歐姆接觸，Ag（功函數>通道層）形成肖特基接觸（勢壘高度~1.07 eV）。Ti的功函數與a-SZTO通道層的功函數差異最小，因此具有最佳的電學特性。

4

TLM法與接觸電阻

flexfilm

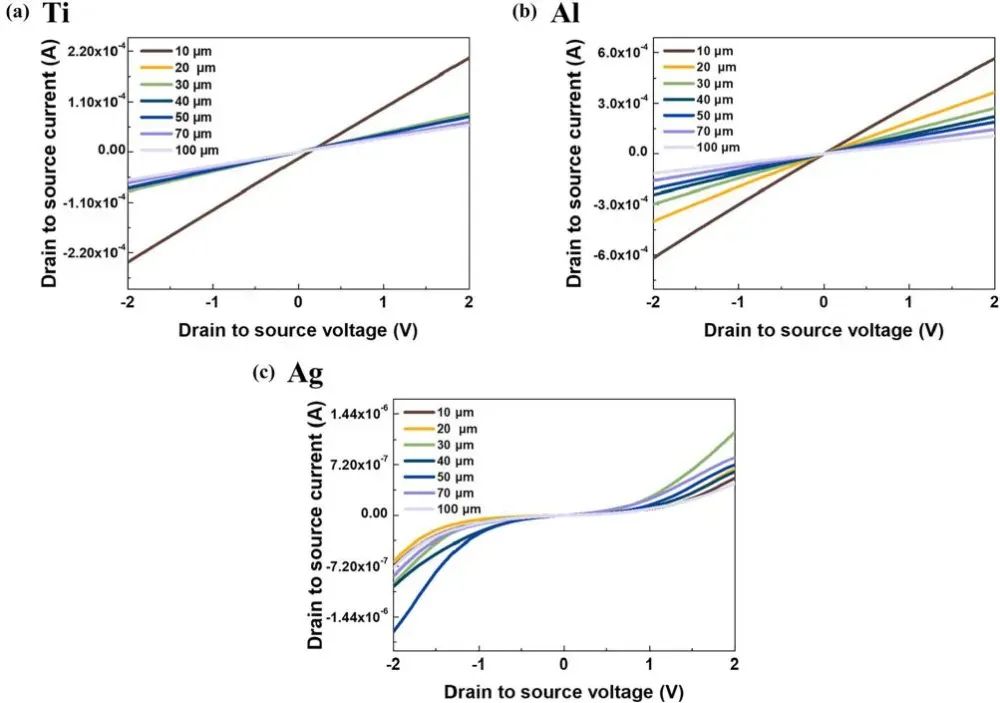

a-SZTO TFT的I-V曲線;(a)Ti;(b)Al;(c)Ag電極

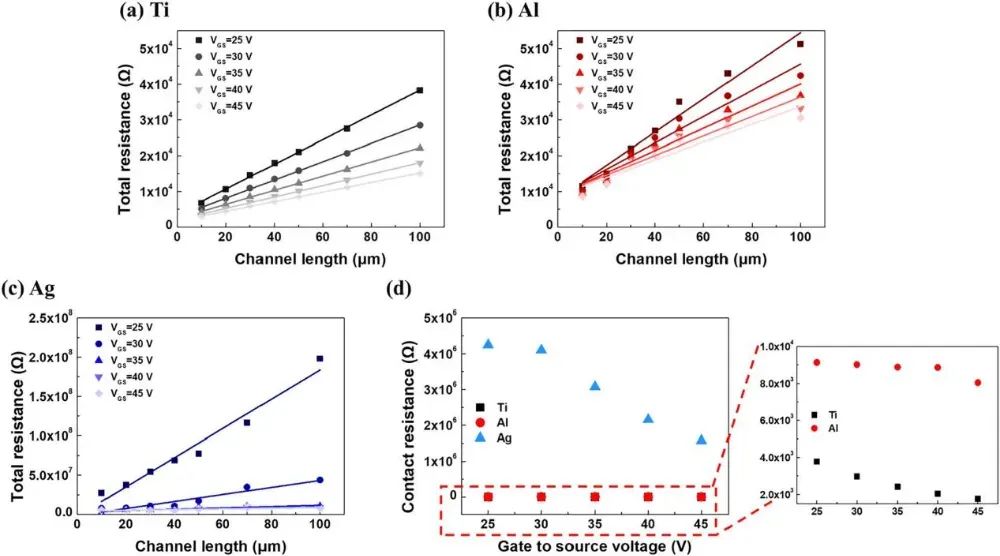

TLM法分析的(a-c)總電阻RT與溝道長關系;(d)接觸電阻RC對比

I-V特性（圖4）：Ti/Al電極線性特征（歐姆接觸），Ag非線性（肖特基接觸）。總/接觸電阻提取： （RT為總電阻，RS為方阻，RC為接觸電阻）。結果：Ti電極接觸電阻最低（5.5 Ω·cm2），Ag最高（因肖特基勢壘），與μFE趨勢一致。薄膜性能關聯：高RC劣化μFE和S.S，Ti電極通過小功函數差優化了界面特性。結果表明，Ti電極（功函數4.33 eV）與a-SZTO通道層形成歐姆接觸，接觸電阻最低（5.5 Ω·cm2），且功函數差最小，導致器件性能最優。本研究探討了不同源/漏（S/D）電極材料（Ag、Al、Ti）對非晶硅-鋅-錫-氧化物（a-SZTO）薄膜晶體管（TFT）性能的影響。通過傳輸線方法（TLM）提取了器件的總電阻（RT）和接觸電阻（RC），結合電學表征和能帶分析，揭示了功函數差異對接觸界面特性的關鍵作用。

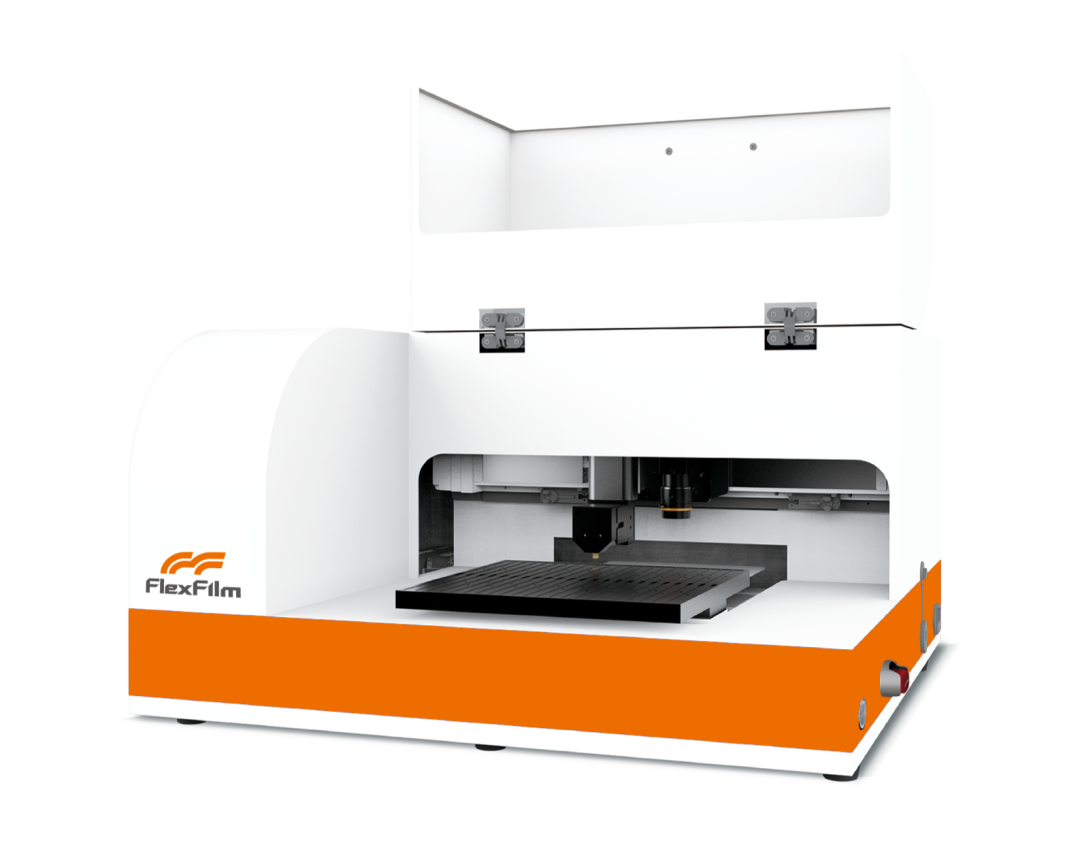

TLM接觸電阻測試儀

flexfilm

TLM接觸電阻測試儀用于測量材料表面接觸電阻或電阻率的專用設備，廣泛應用于電子元器件、導電材料、半導體、金屬鍍層、光伏電池等領域。

• 靜態測試重復性≤1%，動態測試重復性≤3%
• 線電阻測量精度可達5%或0.1Ω/cm
• 接觸電阻率測試與線電阻測試隨意切換
• 定制多種探測頭進行測量和分析

TLM接觸電阻測試儀可以精確提取不同電極材料（Ti、Al、Ag）薄膜晶體管（TFT）的總電阻（RT）和接觸電阻（RC），揭示功函數差與電氣特性的關系。原文參考：Work function effect of metal electrodes on the performance of amorphous Si–Zn–Sn–O thin?flm transistors investigated by transmission line method
