MSPM0G110x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80MHz。這些成本優化的MCU提供高性能模擬外設集成，支持-40°C至105°C的擴展溫度范圍，并在1.62 V至3.6 V的電源電壓下工作。

MSPM0G110x 器件提供高達 128KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC），以及高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些器件還集成了一個存儲器保護單元、7通道DMA和各種高性能模擬外設，例如兩個12位4 Msps ADC、可配置的內部共享基準電壓源和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（其中一個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器和一個帶警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設 （CRC） 以及增強的通信接口（四個 UART、兩個 I2C、兩個 SPI）。
*附件：mspm0g1106.pdf

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80 MHz
• 作特性
  • 擴展溫度：–40°C 至 105°C
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 128KB 的閃存，內置糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4 Msps 模數轉換器 （ADC），具有多達 17 個外部通道
    • 14 位有效分辨率，250 ksps，硬件平均
  • 一個通用放大器 （GPAMP）
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
  • 集成供應監視器
• 優化的低功耗模式
  • 運行：96 μA/MHz （CoreMark）
  • 睡眠：4 MHz 時為 467 μA
  • STOP：32 kHz 時為 46 μA
  • 待機：1.5 μA，帶 RTC 和 SRAM 保持
  • 關斷：80 nA，具有IO喚醒功能
• 智能數字外設
  • 7通道DMA控制器
  • 兩個 16 位高級控制定時器支持死區插入和故障處理
  • 七個定時器，支持多達 22 個 PWM 通道
    • 一個 16 位通用定時器
    • 一個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在待機模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個帶死區的 16 位高級定時器
  • 兩個窗口看門狗定時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗作
  • 兩個 I 2C 接口，支持高達 FM+ （1 Mbit/s）、SMBus、PMBus 和 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32 Mbits/s 的速度
• 時鐘系統
  • 內部 4 至 32 MHz 振蕩器，在整個溫度范圍內具有高達 ±3% 的精度 （SYSOSC）
  • 鎖相環 （PLL），頻率高達 80 MHz
  • 內部 32kHz 振蕩器 （LFOSC）
  • 外部 4 至 48 MHz 晶體振蕩器 （HFXT）
  • 外部32kHz晶體振蕩器（LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余檢查器（CRC-16、CRC-32）
• 靈活的 I/O 功能
  • 多達 60 個 GPIO
    • 兩個 5V 容差 IO
    • 兩個具有 20 mA 驅動強度的高驅動 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN
  • 32 引腳 VQFN
  • 28 引腳 VSSOP
  • 24 引腳 VQFN
• 家庭成員（另請參閱設備比較）
  • MSPM0G1105：32KB 閃存，16KB RAM
  • MSPM0G1106：64KB 閃存，32KB RAM
  • MSPM0G1107：128KB 閃存，32KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3507 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）

參數

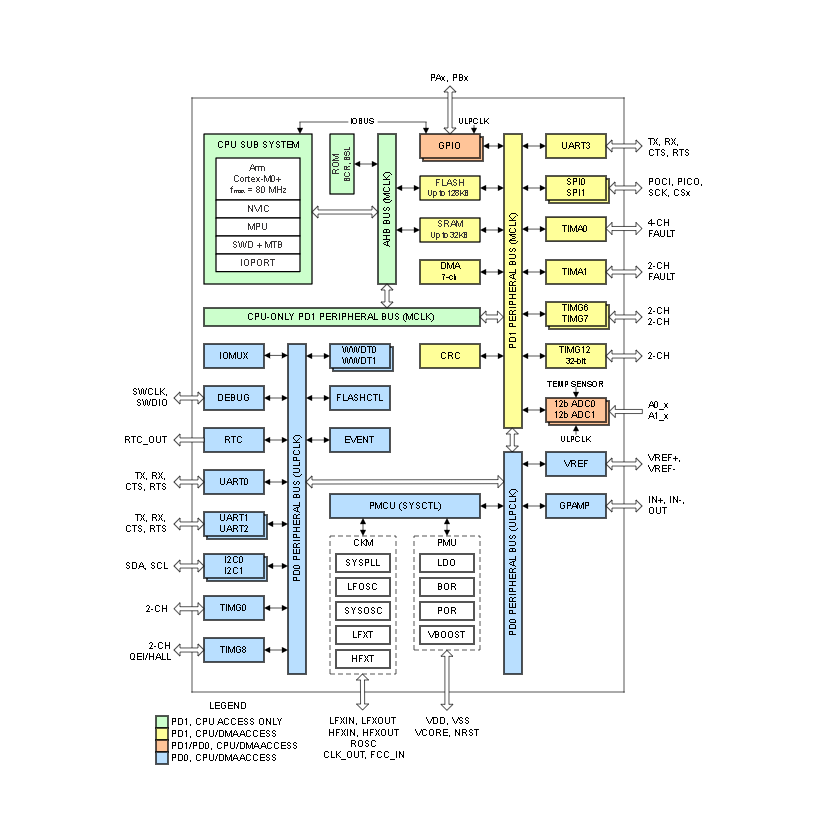

方框圖

?MSPM0G110x系列微控制器技術總結?

?1. 核心特性?

• ?CPU?：Arm? Cortex?-M0+ 32位內核，主頻高達80 MHz，集成內存保護單元（MPU）。
• ?工作條件?：支持-40°C至105°C擴展溫度范圍，寬電壓供電（1.62V至3.6V）。
• ?存儲器?：
  • 閃存容量：32KB/64KB/128KB（帶ECC糾錯）。
  • SRAM容量：16KB/32KB（支持硬件奇偶校驗）。

?2. 高性能模擬外設?

• ?ADC?：2個12位4Msps模數轉換器，支持17個外部通道，硬件平均模式下可實現14位有效分辨率（250ksps）。
• ? 通用放大器（GPAMP） ?：1個可配置放大器，支持軌到軌輸入/輸出。
• ?內部參考電壓?：1.4V或2.5V可配置，集成溫度傳感器和電源監控模塊。

?3. 低功耗模式?

• ? 運行模式（RUN） ?：96 μA/MHz（CoreMark基準）。
• ? 待機模式（STANDBY） ?：1.5 μA（RTC和SRAM保持）。
• ? 關機模式（SHUTDOWN） ?：80 nA（支持IO喚醒）。

?4. 數字外設?

• ?DMA?：7通道控制器，支持?jǐn)?shù)據高效傳輸。
• ?定時器?：
  • 2個16位高級控制定時器（帶死區插入和故障處理）。
  • 7個通用定時器，支持22路PWM輸出。
• ?通信接口?：
  • 4個UART（支持LIN/IrDA/DALI等協議）。
  • 2個I2C（最高1Mbit/s，兼容SMBus/PMBus）。
  • 2個SPI（最高32Mbit/s）。

?5. 封裝選項?

• 64引腳LQFP、48引腳LQFP/VQFN、32引腳VQFN、28引腳VSSOP、24引腳VQFN。

?6. 應用領域?

• 電機控制、家電、醫療設備、工業自動化、智能電表、通信模塊等。

?7. 開發支持?

• ?開發套件?：LP-MSPM0G3507 LaunchPad?。
• ?軟件工具?：MSP SDK、Code Composer Studio? IDE。

?8. 關鍵文檔?

• 數據手冊（SLASF11C）包含完整電氣特性、引腳定義及功能框圖。
• 技術參考手冊提供外設配置細節和寄存器描述。
