MSPM0C1105/6 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MSPM0 MCU 系列的一部分，基于 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 32MHz。這些成本優化的MCU提供高性能模擬外設集成，支持-40°C至125°C的擴展溫度范圍，并在1.62V至3.6V的電源電壓下工作。
*附件：mspm0c1106.pdf

MSPM0C1105/6 器件提供高達 64KB 的嵌入式閃存和 8KB SRAM。這些 MCU 集成了一個高速片上振蕩器，精度為 -2.1% 至 +1.6%，無需外部晶體。其他功能包括一個 3 通道 DMA、CRC-16 加速器和各種高性能模擬外設，例如一個以 VDD 為基準電壓源的 12 位 1.6 Msps ADC、一個帶有 8 位基準電壓源 DAC 的比較器和片內溫度傳感器。這些器件還提供智能數字外設，例如一個16位高級定時器，死區和定時器頻率高達64MHz，四個16位通用定時器，一個窗口看門狗定時器，以及各種通信外設，包括三個UART、一個SPI和兩個I2C。這些通信外設為 LIN、IrDA、DALI、曼徹斯特、智能卡、SMBus 和 PMBus 提供協議支持。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 32MHz
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 64KB 的閃存
  • 8KB SRAM
• 高性能模擬外設
  • 12 位 1.6 Msps 模數轉換器 （ADC），多達 27 個外部通道
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 比較器 （COMP），帶 8 位基準 DAC
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：91μA/MHz （CoreMark）
  • 待機2μA和SRAM和寄存器完全保留
  • 關斷：68nA，帶I/O喚醒
• 智能數字外設
  • 3 通道 DMA 控制器
  • 7通道事件交換矩陣信令系統
  • 五個定時器支持多達 18 個 PWM 輸出，所有定時器均可在待機模式下運行
    • 一個 16 位高級定時器，帶死區，定時器頻率高達 64Mhz
    • 一個 16 位通用定時器，具有 4 個捕獲/比較功能
    • 三個 16 位通用定時器，具有 2 個捕獲/比較功能
  • 窗口看門狗定時器 （WWDT）
  • 獨立看門狗定時器 （IWDT）
  • 帶鬧鐘和日歷模式的 RTC
  • BEEPER 產生 1/2/4/8kHz 方波以驅動外部蜂鳴器
• 通信接口
  • 三個UART模塊，其中一個支持LIN、IrDA、DALI、智能卡、曼徹斯特
  • 兩個 I2C 模塊支持 SMBus/PMBus 和 STOP 模式喚醒，支持高達 FM+ （1Mbps）
  • 一個 SPI 模塊，支持高達 16Mbps 的速率
• 時鐘系統
  • 內部32MHz振蕩器，精度為-2.1%至1.6% （SYSOSC）
  • 內部 32kHz 振蕩器 （LFOSC），精度為 ±3%
  • 外部 4MHz 至 32MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部低頻 （LF） 和高頻 （HF） 數字時鐘輸入
  • 數字時鐘輸出
• 數據完整性和加密
  • 循環冗余檢查器 （CRC-16）
• 靈活的 I/O 功能
  • 總共多達 45 個 GPIO
  • 兩個 5V 容差漏極開路 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案^(1)^
  • 48 引腳 LQFP （PT）、VQFN （RGZ）、NFBGA （ZCM）
  • 32 引腳 LQFP （VFC）、VQFN （RHB）
  • 28 引腳 VSSOP （DGS28）
  • 24 引腳 VQFN （RGE）
  • 20 引腳 WQFN （RUK）、VSSOP （DGS20）
• 家庭成員（另請參閱設備比較）
  • MSPM0C1106：64KB 閃存，8KB RAM
  • MSPM0C1105：32KB 閃存，8KB RAM
  • MSP32G031C8：64KB 閃存，8KB RAM
  • MSP32G031C6：32KB 閃存，8KB RAM
  • MSP32C031C6：32KB 閃存，8KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0C1106 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）

參數

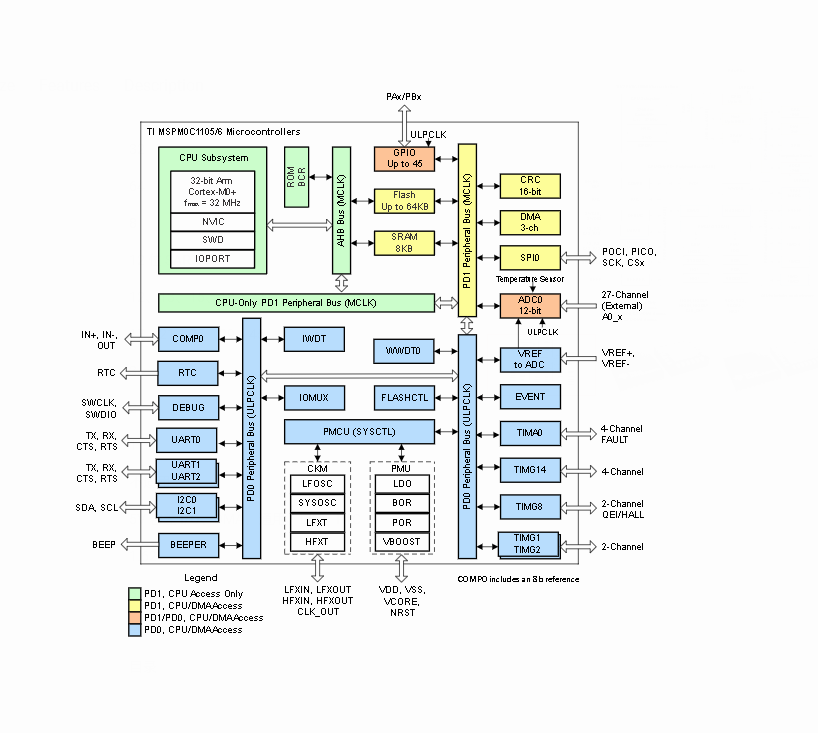

方框圖

1. 產品概述

MSPM0C1105/6 是德州儀器(TI)推出的基于Arm? Cortex?-M0+ 32位內核的超低功耗混合信號微控制器(MCU)系列產品，具有以下核心特性：

• ?CPU核心?：32位Arm Cortex-M0+ CPU，最高頻率32MHz，帶內存保護單元
• ?工作特性?：
  • 擴展溫度范圍：-40°C至125°C
  • 寬電源電壓范圍：1.62V至3.6V
• ?存儲器?：
  • 高達64KB閃存(MSPM0C1106)
  • 8KB SRAM
• ?封裝選項?：提供從20引腳到48引腳的多種封裝形式

2. 主要特性

高性能模擬外設

• 12位1.6Msps ADC，最多27個外部通道
• 可配置1.4V或2.5V內部共享電壓基準(VREF)
• 帶8位參考DAC的比較器(COMP)
• 集成溫度傳感器

優化的低功耗模式

• RUN模式：91μA/MHz (CoreMark基準)
• STANDBY模式：2μA (SRAM和寄存器完全保持)
• SHUTDOWN模式：68nA (帶I/O喚醒功能)

智能數字外設

• 3通道DMA控制器
• 7通道事件結構信號系統
• 5個定時器，支持多達18個PWM輸出
• 窗口看門狗定時器(WWDT)和獨立看門狗定時器(IWDT)
• 帶報警和日歷模式的RTC
• 可產生1/2/4/8kHz方波驅動外部蜂鳴器的BEEPER

通信接口

• 3個UART模塊(1個支持LIN、IrDA、DALI、智能卡、Manchester)
• 2個I2C模塊(支持SMBus/PMBus和STOP模式喚醒，最高1Mbps FM+)
• 1個SPI模塊(最高16Mbps)

3. 應用領域

• 電池充電和管理
• 電源和電力傳輸
• 個人電子產品
• 建筑安全和消防
• 連接外設和打印機
• 電網基礎設施
• 智能計量
• 通信模塊
• 醫療和健康護理
• 照明系統

4. 開發支持

• LP-MSPM0C1106 LaunchPad?開發套件
• MSP軟件開發套件(SDK)
• 代碼示例和參考設計
• 在線培訓(MSP Academy)和技術支持論壇(TI E2E?)

5. 封裝選項

提供多種封裝選擇，包括：

• 48引腳LQFP(PT)、VQFN(RGZ)、NFBGA(ZCM)
• 32引腳LQFP(VFC)、VQFN(RHB)
• 28引腳VSSOP(DGS28)
• 24引腳VQFN(RGE)
• 20引腳WQFN(RUK)、VSSOP(DGS20)
