MSPM0G110x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80MHz。這些成本優化的MCU提供高性能模擬外設集成，支持-40°C至105°C的擴展溫度范圍，并在1.62 V至3.6 V的電源電壓下工作。

MSPM0G110x 器件提供高達 128KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC），以及高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些器件還集成了一個存儲器保護單元、7通道DMA和各種高性能模擬外設，例如兩個12位4 Msps ADC、可配置的內部共享基準電壓源和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（其中一個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器和一個帶警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設 （CRC） 以及增強的通信接口（四個 UART、兩個 I2C、兩個 SPI）。
*附件：mspm0g1107.pdf

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80 MHz
• 作特性
  • 擴展溫度：–40°C 至 105°C
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 128KB 的閃存，內置糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4 Msps 模數轉換器 （ADC），具有多達 17 個外部通道
    • 14 位有效分辨率，250 ksps，硬件平均
  • 一個通用放大器 （GPAMP）
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
  • 集成供應監視器
• 優化的低功耗模式
  • 運行：96 μA/MHz （CoreMark）
  • 睡眠：4 MHz 時為 467 μA
  • STOP：32 kHz 時為 46 μA
  • 待機：1.5 μA，帶 RTC 和 SRAM 保持
  • 關斷：80 nA，具有IO喚醒功能
• 智能數字外設
  • 7通道DMA控制器
  • 兩個 16 位高級控制定時器支持死區插入和故障處理
  • 七個定時器，支持多達 22 個 PWM 通道
    • 一個 16 位通用定時器
    • 一個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在待機模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個帶死區的 16 位高級定時器
  • 兩個窗口看門狗定時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗作
  • 兩個 I 2C 接口，支持高達 FM+ （1 Mbit/s）、SMBus、PMBus 和 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32 Mbits/s 的速度
• 時鐘系統
  • 內部 4 至 32 MHz 振蕩器，在整個溫度范圍內具有高達 ±3% 的精度 （SYSOSC）
  • 鎖相環 （PLL），頻率高達 80 MHz
  • 內部 32kHz 振蕩器 （LFOSC）
  • 外部 4 至 48 MHz 晶體振蕩器 （HFXT）
  • 外部32kHz晶體振蕩器（LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余檢查器（CRC-16、CRC-32）
• 靈活的 I/O 功能
  • 多達 60 個 GPIO
    • 兩個 5V 容差 IO
    • 兩個具有 20 mA 驅動強度的高驅動 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN
  • 32 引腳 VQFN
  • 28 引腳 VSSOP
  • 24 引腳 VQFN

參數

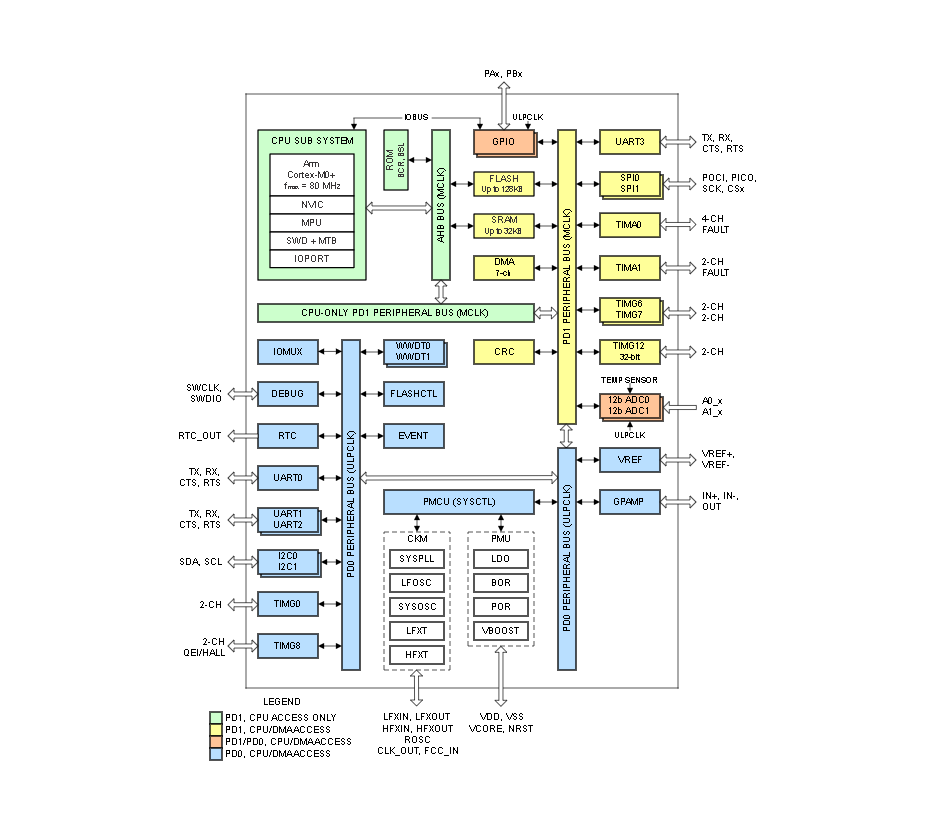

方框圖

?1. 核心特性?

• ?CPU架構?：基于Arm? Cortex?-M0+ 32位內核，主頻高達80 MHz，集成內存保護單元（MPU）。
• ?工作條件?：
  • 寬電壓范圍：1.62V至3.6V。
  • 溫度范圍：-40°C至105°C（工業級）。
• ?存儲資源?：
  • 閃存：最大128KB（支持ECC糾錯）。
  • SRAM：最大32KB（硬件奇偶校驗）。

?2. 關鍵外設與功能?

• ?高性能模擬外設?：
  • 雙通道12位ADC（4 Msps采樣率，17個外部通道）。
  • 通用放大器（GPAMP）、內部電壓基準（1.4V/2.5V可選）、溫度傳感器。
• ?低功耗模式?：
  • 支持RUN/SLEEP/STOP/STANDBY/SHUTDOWN模式，最低功耗達80 nA（SHUTDOWN模式）。
• ?數字外設?：
  • 7通道DMA控制器、16位高級定時器（支持死區插入）、PWM生成（最多22通道）。
  • 通信接口：4個UART、2個I2C（支持FM+ 1Mbps）、2個SPI（最高32 Mbps）。

?3. 應用領域?

• 電機控制、家電、工業自動化、醫療設備、智能電表、通信模塊等。
• 典型場景：逆變器、UPS電源、工廠控制、照明系統。

?4. 封裝與開發支持?

• ?封裝選項?：64/48/32/28/24引腳，包括LQFP、VQFN、VSSOP等。
• ?開發工具?：
  • 官方開發套件（如LP-MSPM0G3507 LaunchPad）。
  • 軟件支持：MSP SDK、Code Composer Studio? IDE。
