Microchip Technology PIC32CM JH01 Curiosity Nano+觸摸評估套件 (EV29G58A) 是一個包含PIC32CM5164JH01048微控制器 (MCU) 的硬件平臺。 該評估套件包括一個curiosity nano插座、三個mikroBUS? 插座和一個Xplained Pro插座。PIC32CM JH01評估套件可輕松訪問MCU的功能，并可開發定制的應用。 該評估套件與用于Click Board? 的AC164162 Curiosity Nano Base兼容。

數據手冊：*附件：Microchip Technology PIC32CM JH01 Curiosity Nano+觸摸評估套件數據手冊.pdf

特性

• PIC32CM5164JH01048 MCU
• 一個黃色用戶LED
• 一個機械式用戶開關
• 一個用戶觸摸按鈕
• CAN接口
• LIN接口
• 調試器用USB：
  • 可用于為電路板供電
  • 必須用于對電路板進行編程或調試
• 可調目標電壓：
  • MIC5353 LDO穩壓器，由板載調試器控制
  • 輸出電壓范圍：1.7 V至3.6 V
  • 最大輸出電流：500 mA（受環境溫度和輸出電壓限制）
• 板載nano調試器 (nEDBG)：
  • MPLAB^?^ X IDE中的板標識
  • 一個綠色LED電源/狀態指示燈
  • 編程和調試
  • 通信設備類 (CDC) 虛擬COM端口
  • 一個邏輯分析儀 (DGI GPIO)
  • 目標器件由板載Nano調試器進行編程和調試，因此無需外部編程器或調試工具

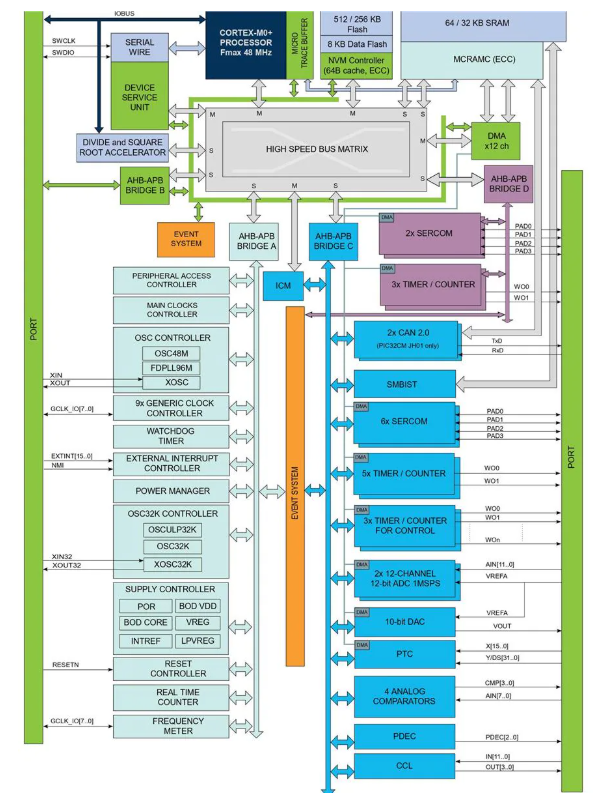

電源框圖

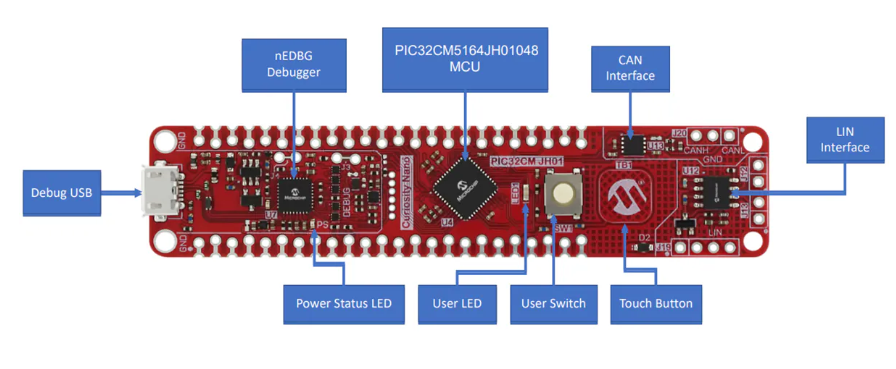

套件概述

PIC32CM JH01 Curiosity Nano+ Touch評估套件技術解析

一、套件概述

PIC32CM JH01 Curiosity Nano+ Touch評估套件(EV29G58A/5)是Microchip Technology推出的一款基于PIC32CM5164JH01048微控制器的硬件開發平臺。該套件為用戶提供了快速評估和原型開發的完整解決方案，特別適合電容式觸摸應用開發。

?核心特點?：

• 采用Arm? Cortex?-M0+內核的PIC32CM5164JH01048 MCU
• 集成片上調試器(nEDBG)，無需外部編程工具
• 支持1.7V至3.6V可調目標電壓，最大輸出電流500mA
• 預裝獨立演示應用程序
• 兼容Curiosity Nano基板(AC164162)進行功能擴展

二、硬件架構分析

2.1 處理器子系統

PIC32CM5164JH01048 MCU具有以下關鍵技術特性：

• ?性能方面?：采用picoPower?技術和多種睡眠模式
• ?安全特性?：包含完整性檢查模塊(ICM)、不可變安全啟動、時鐘故障檢測等
• ?觸摸功能?：集成外設觸摸控制器(PTC)，支持驅動屏蔽和平行采集/增強模式

2.2 外設接口

評估套件提供了豐富的外設接口：

• ?通信接口?：
  • CAN接口(ATA6561物理層收發器)
  • LIN接口(ATA6661物理層收發器)
  • 虛擬COM端口(CDC)用于串行通信
• ?用戶交互?：
  • 1個黃色用戶LED(PA19控制)
  • 1個機械用戶按鈕(PA27)
  • 1個電容式觸摸按鈕(PB02/PB03)

2.3 電源管理

套件采用雙電源設計：

• ?調試器部分?：固定3.3V MIC5528 LDO
• ?目標部分?：可調1.7-3.6V MIC5353 LDO
• 支持外部供電(最大5.5V)，通過VOFF引腳控制切換

三、開發環境搭建

3.1 軟件準備

1. 下載并安裝MPLAB? X集成開發環境
2. 連接Micro-USB線至調試USB端口
3. 系統將自動安裝驅動程序(包含在MPLAB X IDE中)

3.2 硬件連接

• 通過標準USB A轉Micro-B/AB線連接PC
• 首次連接時操作系統會自動安裝驅動
• 支持Windows XP至Windows 10的32/64位版本

四、調試系統詳解

4.1 片上調試器(nEDBG)

• 提供編程、調試和CDC虛擬COM功能
• 包含數據網關接口(DGI)GPIO用于邏輯分析
• LED狀態指示：
  • 1Hz閃爍：引導加載程序模式
  • 常亮：正常運行
  • 慢閃：編程/調試中
  • 快閃：電源故障

4.2 虛擬COM端口

• 實現Host PC與目標設備間的USB-UART橋接
• 技術參數：
  • 波特率：1200bps-500kbps
  • 字符格式：8位
  • 支持奇/偶/無校驗
  • 支持1/2停止位

五、典型應用場景

5.1 電容式觸摸開發

利用集成的PTC控制器，開發者可以：

• 實現高抗噪觸摸檢測
• 開發防水觸摸應用(驅動屏蔽功能)
• 獲得比傳統方案快4倍的響應速度

5.2 工業通信

通過板載CAN/LIN接口：

• 開發符合ISO 11898-1和LIN 2.0標準的應用
• 快速構建汽車電子或工業控制原型
• 結合觸摸功能實現HMI解決方案

六、擴展能力

套件支持多種擴展方式：

• ?Curiosity Nano基板?：增加mikroBUS?和Xplained Pro接口
• ? Click boards? ?：快速添加傳感器和通信模塊
• ?自定義擴展?：通過邊緣連接器訪問大部分MCU I/O

七、設計參考

開發時應特別注意：

1. 目標電壓調節范圍受環境和負載影響
2. 使用外部電源時必須先短接VOFF到GND
3. 電流測量需切斷VTG連接并串聯電流表
4. 調試器GPIO可通過切割PCB走線完全斷開
