方塊電阻是薄膜材料的核心特性之一，尤其在傳感器設計中，不同條件下的方塊電阻變化是感知測量的基礎。但薄膜材料與金屬電極之間的接觸電阻會顯著影響測量精度，甚至導致非線性肖特基勢壘的形成，進一步降低傳感器性能。傳統兩端子測量方法因接觸電阻難以控制或減小，導致系統誤差不可忽視。本文提出一種四探針改進的四端子方法，通過多次電阻測量和簡單代數計算并結合Xfilm埃利四探針方塊電阻儀測量驗證，消除接觸電阻的影響，實現精確測量不同材料薄膜在不同條件下的方塊電阻和電阻率。

改進四端子法的原理

/Xfilm

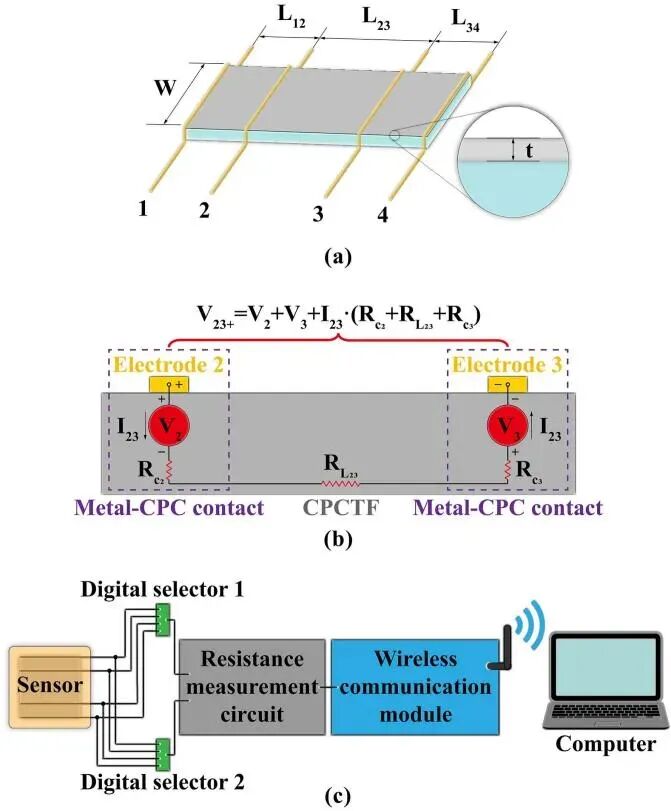

(a) 測試系統示意圖;(b) 測量R???的等效電路圖;(c) 準實時電阻測量的TDM電路示意圖

改進的四端子方法通過在薄膜表面布置四個平行電極（電極1至4），測量任意兩電極間的電阻值（如R???、R???等），結合電極間距（L??、L??等）和薄膜厚度、寬度（W）參數，推導出薄膜材料的本征電阻。具體步驟如下：

• 等效電路分析：電極間總電阻包含薄膜本征電阻（如RL??）和接觸電阻（Rc?、Rc?）。若存在肖特基勢壘，還需考慮額外電壓降（V?、V?）。
• 消除接觸電阻：通過測量不同極性下的電阻值（如R???和R???），發現接觸電阻和肖特基電壓降在計算中相互抵消，最終得到僅含本征電阻的表達式：

• 計算方塊電阻與電阻率：結合電極間距和薄膜幾何參數，計算方塊電阻（R???）和電阻率（ρ）：

該方法還可通過公式反推接觸電阻值（Rc?、Rc?），為研究接觸特性提供依據。

薄膜的制備

/Xfilm

以 CB/PDMS 薄膜為例，通過超聲分散和旋涂工藝制備不同炭黑含量（5-50 phr）的樣品。采用鍍錫銅線（歐姆接觸）和鋁箔（肖特基接觸）作為電極，分別測試電阻 - 壓力（0-60 kPa）和電阻 - 溫度（20-100°C）特性。

方塊電阻/電阻率測量

/Xfilm

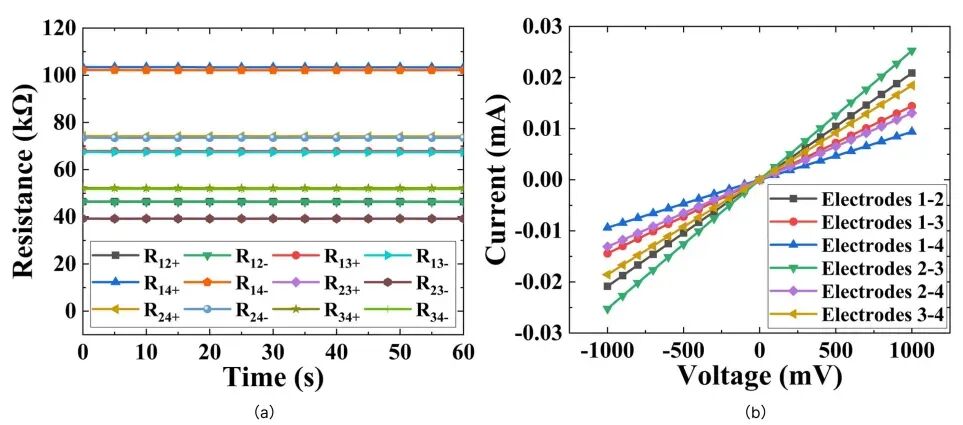

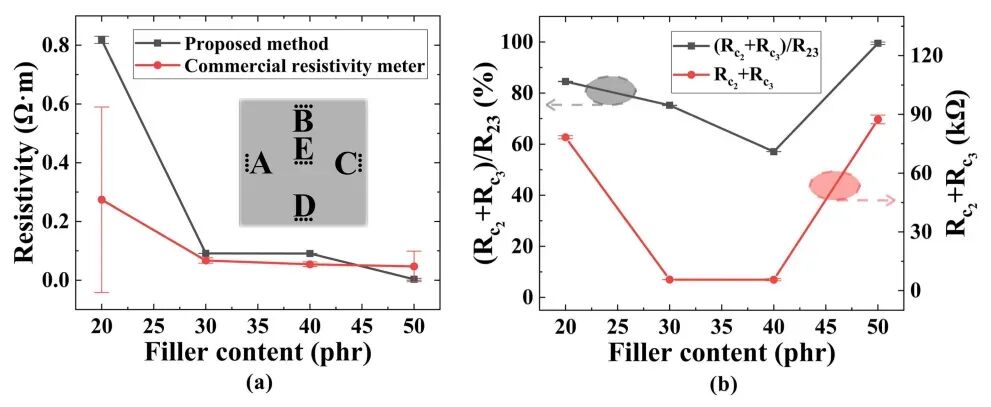

（a）20 phr CB/PDMS電極連接的穩定性不同電極間的I-V曲線 本文方法與四探針電阻率儀測量的CB/PDMS電阻率對比；(b) 總接觸電阻及其占R??的比例

歐姆接觸：使用四根鍍錫銅線作為電極，測量電極間電阻，結果顯示，本文方法與四探針方塊電阻儀的測量結果一致。20 phr 樣品的電極間I-V曲線呈線性，接觸電阻占總電阻的比例高達56.54%~99.49%，驗證了消除接觸電阻的必要性。

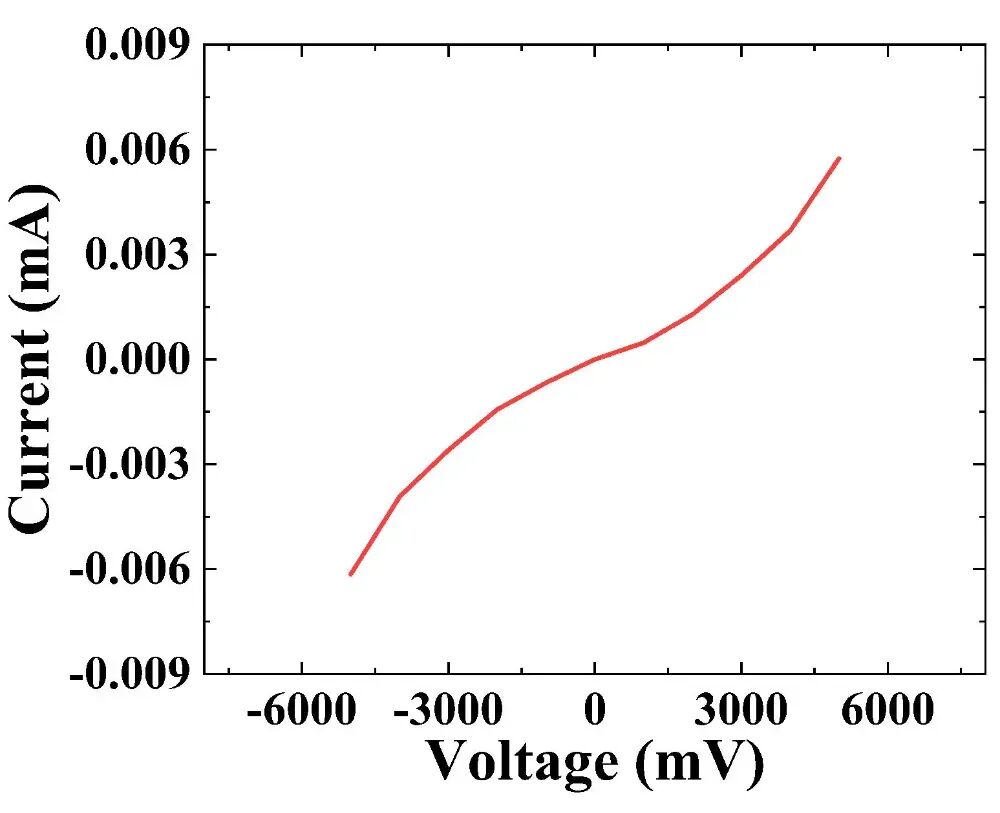

鋁電極1和4在10 phr CB/PDMS樣品上的典型I-V曲線（顯示肖特基接觸特性）

肖特基接觸：將電極材料替換為鋁箔后，I-V曲線呈現非線性，驗證肖特基勢壘存在。但通過公式修正后，電阻率測量值（9.21×10?1 Ω·m）與歐姆接觸結果（9.63×10?1 Ω·m）高度吻合（誤差<5%），證明方法對非線性接觸的普適性。

壓阻與熱阻特性

/Xfilm

• 壓力敏感電阻測量

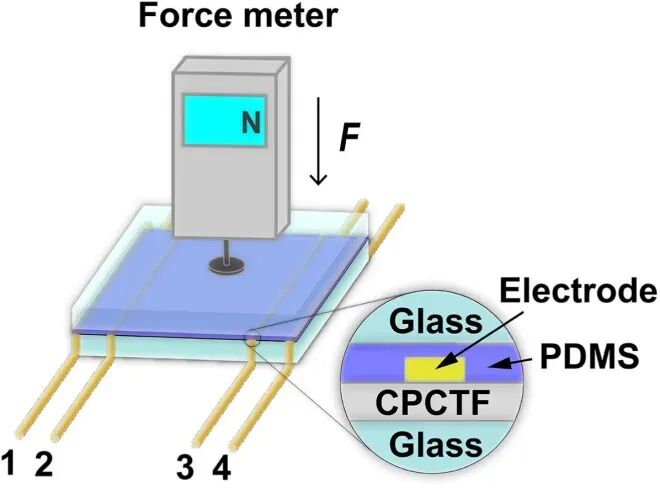

電阻-壓力測試系統示意圖

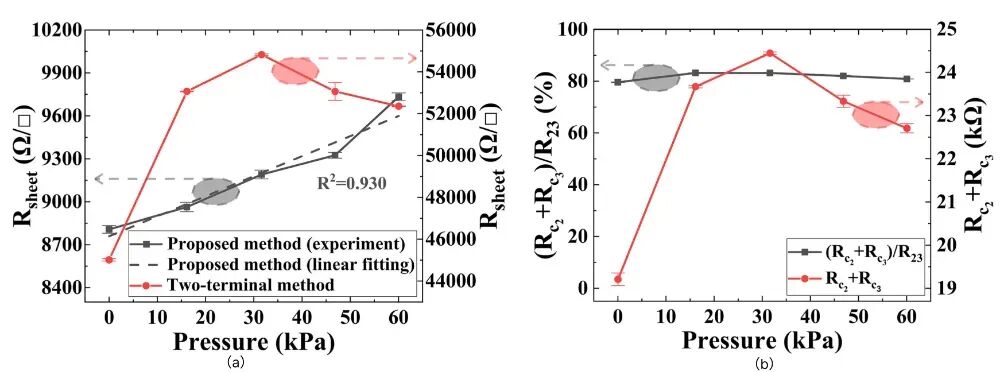

(a) 40 phr CB/PDMS樣品的方塊電阻-壓力曲線；(b) 總接觸電阻及其占比隨壓力的變化

對40 phr CB/PDMS樣品施加壓力時，方塊電阻與壓力呈線性正相關（R2=0.930），而傳統兩端子法因接觸電阻波動產生顯著誤差。

• 溫度敏感電阻測量

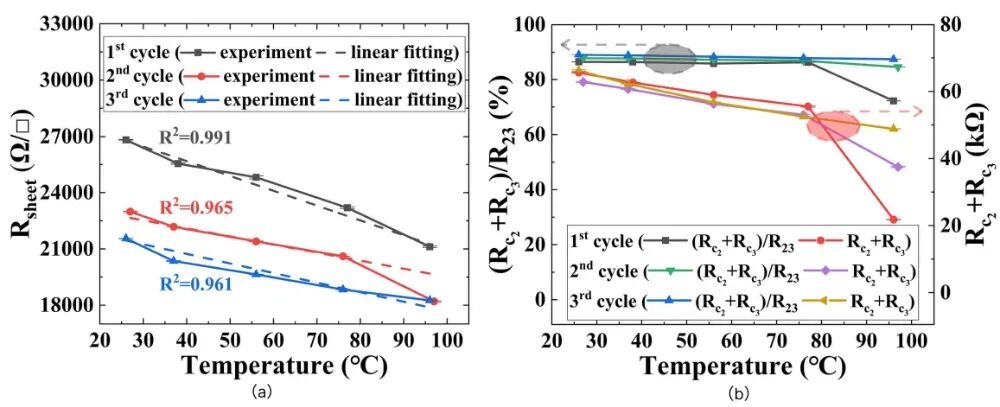

(a) 20 phr CB/PDMS樣品的方塊電阻-溫度曲線；(b) 總接觸電阻及其占比隨溫度的變化

20 phr樣品在20~100°C范圍內，方塊電阻隨溫度升高線性下降（R2>0.96），且接觸電阻的突變未影響結果，凸顯了方法的穩定性。本文提出的四探針改進的四端子方法能夠準確測量薄膜材料的方塊電阻和電阻率，可集成至傳感器中。該方法成功消除了接觸電阻及肖特基勢壘的影響，適用于多種材料和測試條件（如壓力、溫度）。實驗表明，接觸電阻在傳統測量中占主導地位，而本文方法可將其完全消除，顯著提升傳感器精度。

Xfilm埃利四探針方阻儀

/Xfilm

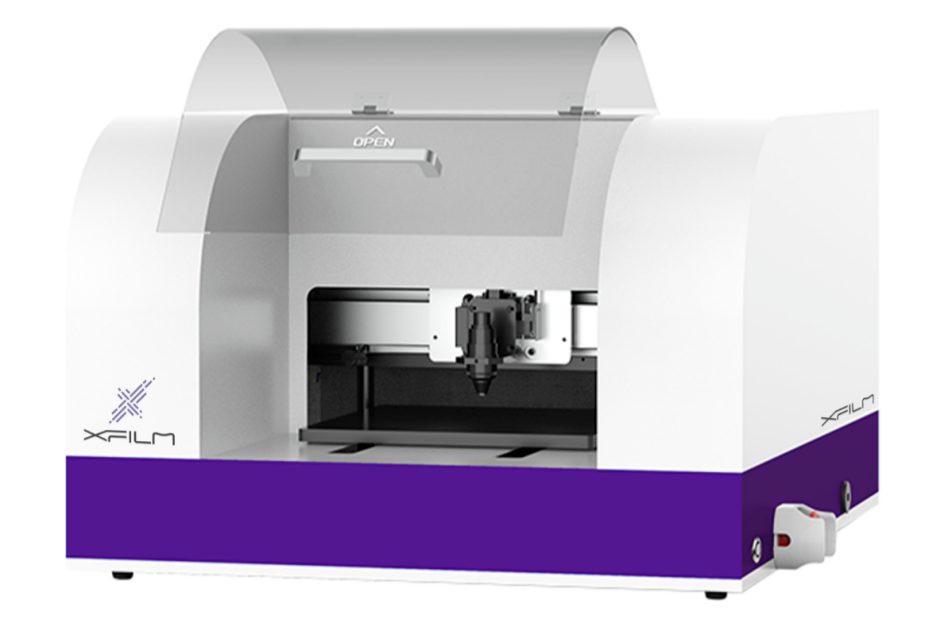

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

• 超高測量范圍，測量1mΩ~100MΩ
• 高精密測量，動態重復性可達0.2%
• 全自動多點掃描，多種預設方案亦可自定義調節

• 快速材料表征，可自動執行校正因子計算

通過與Xfilm埃利四探針方塊電阻儀測量結果對比發現通過改進四端子方法測量相對誤差<3%，驗證了該方法的準確性和可靠性，為薄膜傳感器的設計和優化提供了有力工具。
