量子霍爾效應（QHE）是二維電子系統在強磁場下的標志性現象，其橫向電阻（Rxy）呈現量子化平臺（h/(νe2)），而縱向電阻（Rxx）趨于零。傳統研究集中于線性響應，高階非線性響應在量子霍爾態（QHS）中的存在性長期未被探索。

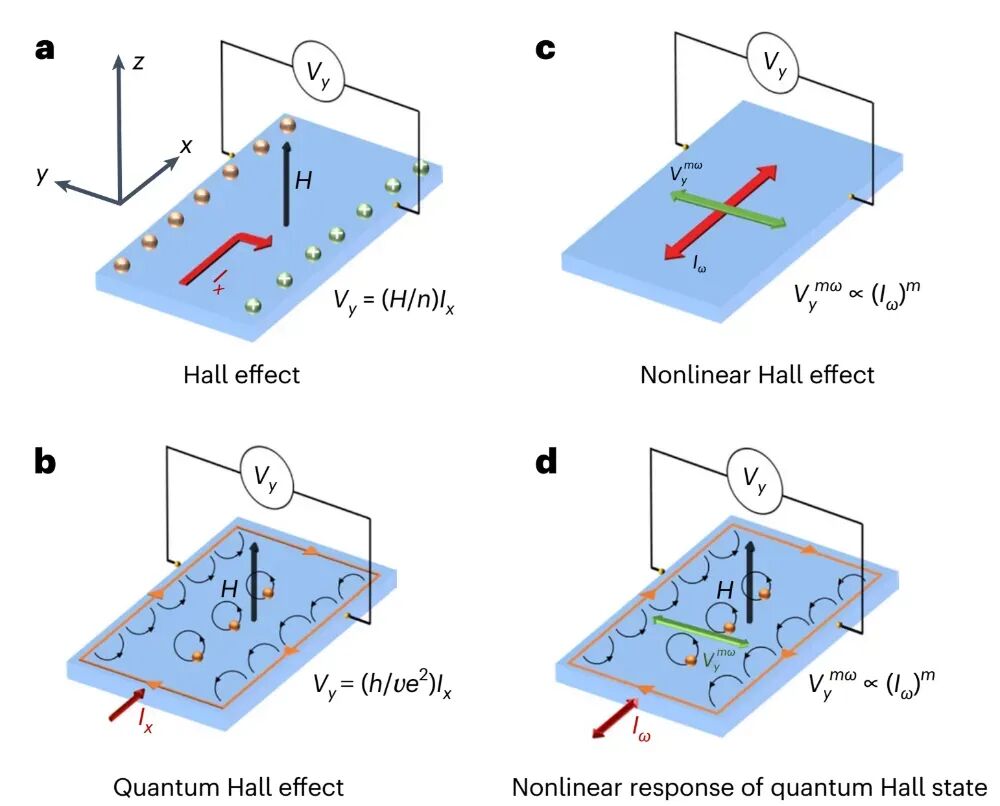

經典與量子體系中線性霍爾效應及非線性霍爾效應的示意圖

本研究基于霍爾效應測試儀HMS-3000的高精度測量能力，結合諧波檢測技術，在單層石墨烯的QHS中首次觀測到三階非線性霍爾效應，揭示了橫向電壓的三次諧波平臺（Vy3ω），并提出其源于手性邊緣態間的電子-電子相互作用。這一發現為拓?fù)湮飸B(tài)的非線性物理研究提供了新范式。

器件制備與量子霍爾態調控

/Xfilm

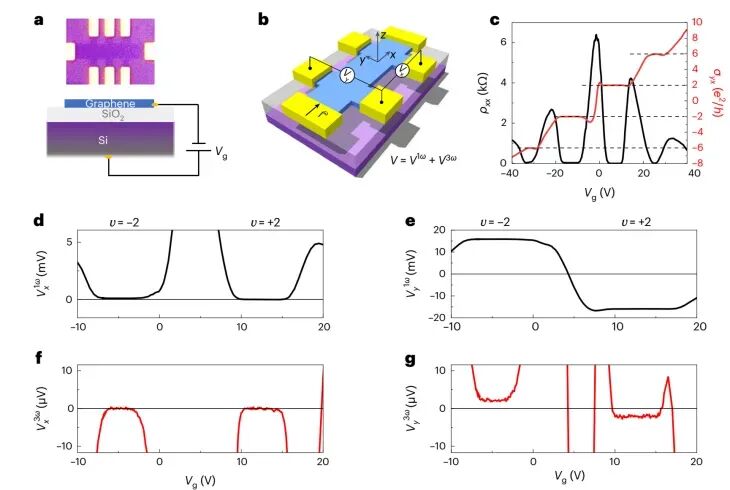

在υ=±2的量子霍爾態內觀測第三階非線性霍爾平臺

材料與結構：

• 采用機械剝離法獲得單層石墨烯，轉移至SiO?/Si（300 nm氧化層）或六方氮化硼（hBN）基底上。
• 通過電子束光刻（EBL）定義霍爾棒結構，溝道寬度（W）為1–4 μm，源漏間距（L）為6–18 μm。
• 電極沉積：電子束蒸發Ti/Au（5 nm/65 nm），確保低接觸電阻（<100 Ω）。

量子霍爾態實現：

• 在超導磁體中施加垂直磁場（H=5–12?T），結合氦氣閉循環制冷系統控制溫度（T=1.7–80?K）。
• 通過硅背柵（Vg=?20?V至+20?V）調節載流子密度，使費米能級對準朗道能級填充因子 ν=±2。

非線性諧波測量系統：

• 激勵與檢測：

施加正弦交變電流 Iω=Isinωt（頻率 f = 31 Hz，幅值 I = 0.5–2.0 μA），避免QHS擊穿。使用霍爾效應測試儀結合四鎖相放大器，同步測量縱向（Vx）和橫向（Vy）的一階（1ω）與三階（3ω）諧波電壓，相位鎖定為0°，采集 x分量（實部）。

• 環境控制：

實驗在基溫 T = 1.7 K下進行，磁場穩定性 ΔH/H < 0.01%，確保量子化平臺的精確觀測。

三階非線性霍爾效應的觀測

/Xfilm

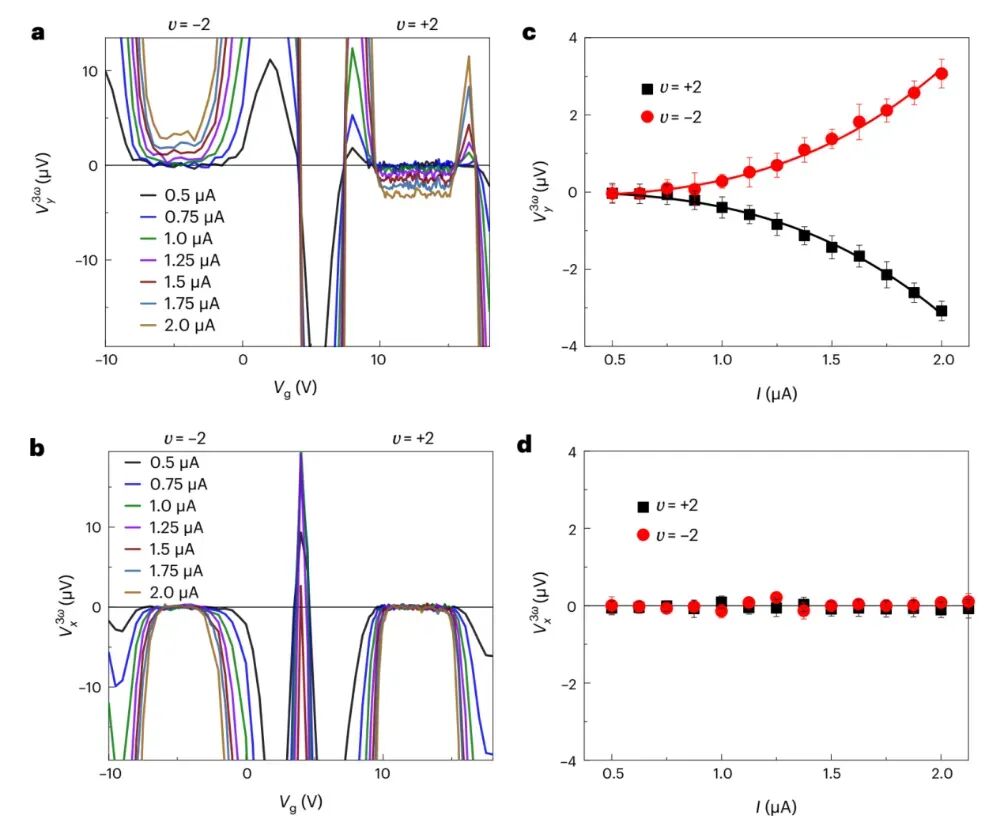

量子霍爾態中三階霍爾效應的電流三次方依賴性

橫向電壓的非零響應：

• 在填充因子 ν = ±2 的QHS中，橫向三階電壓（Vy3ω）呈現顯著平臺，平臺高度與驅動電流的三次方嚴格成正比（Vy3ω∝ I3），而縱向三階電壓（Vy3ω）始終為零。
• 示例數據：當 I=2?μA時，Vy3ω平臺值為 3.1±0.3?μV，驗證非線性響應的本征特性。

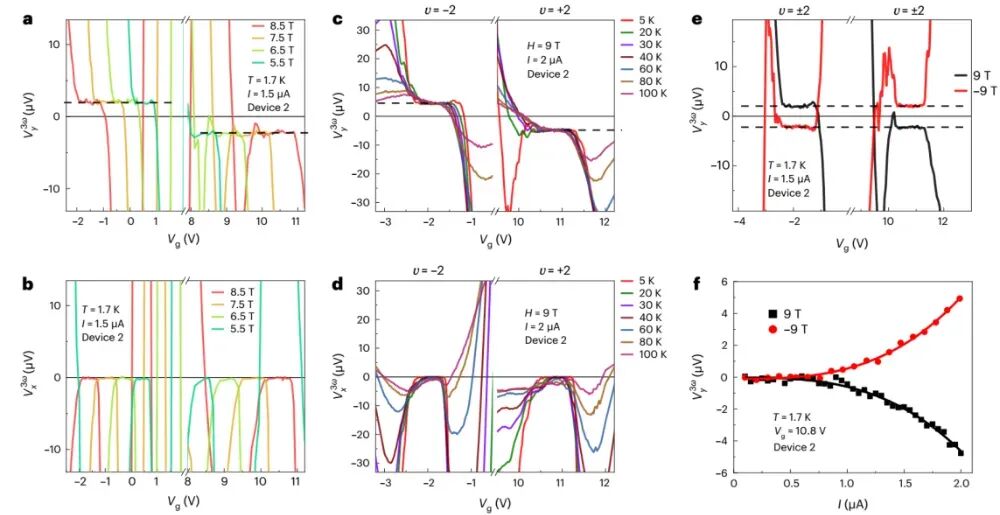

磁場和溫度對量子霍爾態三階非線性響應的影響

• 磁場與溫度穩定性：

非線性平臺在磁場范圍（H>5?T）和溫度范圍（T<80?K）內保持穩定。磁場方向反轉（H=±9?T）導致Vy3ω符號變化，但三次方依賴關系不變。

• 器件普適性：

不同基底（SiO?、hBN）、幾何形狀（條形、圓形）和堆疊結構的石墨烯器件均觀測到類似現象，驗證效應的普適性。

電子-電子相互作用的機制

/Xfilm

邊緣態手性輸運：QHS的導電邊緣態為一維手性通道，庫侖相互作用通過能量色散曲率（E(k)=v??k+v?(?k)2）誘導非線性電流-電壓關系。理論模型驗證：基于相互作用強度（λ）和邊緣粗糙度（δ）的理論公示：與實驗數據高度吻合。理論模型表明，電子-電子相互作用通過邊緣態的能量色散曲率驅動非線性響應。本研究首次在石墨烯的量子霍爾態中觀察到了三階非線性霍爾效應，其平臺結構在廣泛的溫度、磁場和電流范圍內保持穩定。這種非線性響應揭示了量子霍爾態中電子-電子相互作用的新方面，為研究一維手性邊緣態的電子特性提供了新的方法。

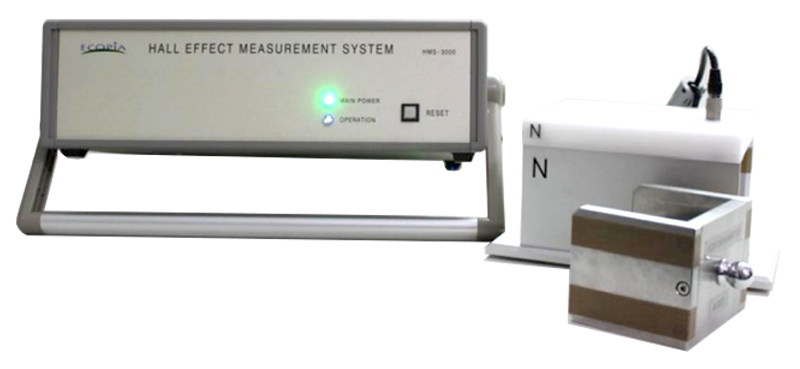

ECOPIA霍爾效應測試儀 HMS-3000

/Xfilm

聯

ECOPIA霍爾效應測試儀HMS-3000是一款專業用于半導體材料電學特性分析的高精度儀器。該儀器可精準測量載流子濃度、遷移率、電阻率及霍爾系數等關鍵參數，這些參數是表征半導體材料電學性能的核心指標。

高精度恒流源（1nA~20mA），適應不同材料的測試需求

六級電流精細分級，最大限度降低誤差，確保測量準確性

低噪聲測量技術：范德堡法則轉換+非接觸式設計，有效抑制儀器噪聲，提升信號純凈度

ECOPIA霍爾效應測試儀HMS-3000的高靈敏度和穩定性為本研究提供了關鍵支持，其精準的諧波檢測能力為探索拓?fù)湮飸B(tài)的非線性響應樹立了技術標桿。
