第一章：戶用儲能系統架構范式

隨著全球能源結構向低碳化轉型，以光伏為代表的分布式可再生能源滲透率持續提升，戶用儲能系統作為提升電能質量、實現能源自給和優化用電成本的關鍵技術，正迎來快速發展期 。戶用儲能系統的核心在于其電氣架構，其中，直流耦合與交流耦合是兩種主流的技術路徑，它們從根本上決定了系統的能量流向、轉換效率和應用場景。

1.1 直流耦合架構

直流耦合架構，又稱混合型逆變器方案，其核心是將光伏（PV）陣列和儲能電池連接至混合逆變器的同一直流側母線（DC Bus）上 。

工作原理與能量路徑：在這種架構中，光伏組件產生的直流電通過最大功率點跟蹤（MPPT）模塊后，直接匯入內部的直流母線。當光伏發電功率超出家庭負載需求時，多余的能量通過一個雙向DC/DC變換器直接為電池充電。這個“DC到DC”的充電路徑避免了傳統方案中“DC-AC-DC”的多次能量轉換，從而顯著提升了能量利用效率。當需要從電池取電時，能量同樣通過該DC/DC變換器流向直流母線，再由逆變器轉換為交流電供給負載或電網。

效率與成本優勢：由于能量在光伏、電池和直流母線之間以直流形式流動，減少了轉換環節，直流耦合系統的全系統往返效率通?？筛哌_(dá)97%以上，而交流耦合系統一般在90%左右 。此外，該架構將光伏MPPT、電池充放電管理和并網逆變功能集成于一臺“光儲一體機”或“混合逆變器”中，相較于需要獨立光伏逆變器和儲能逆變器的交流耦合方案，減少了關鍵功率設備的數量，從而降低了初始硬件投資和安裝成本 。

應用場景：直流耦合架構因其高度集成和成本效益，是新建光伏儲能系統（即“增量市場”或“綠地”項目）的理想選擇，能夠從設計之初就實現系統整體優化 。

1.2 交流耦合架構

交流耦合架構的特點是光伏發電系統和電池儲能系統各自獨立，通過交流側進行連接和能量交換 。

工作原理與能量路徑：一個典型的交流耦合系統包含一個標準的光伏并網系統（光伏陣列 + 光伏逆變器）和一個獨立的儲能系統（電池 + 雙向儲能逆變器）。兩個系統并行連接在家庭的交流電網上。當需要用光伏電力為電池充電時，能量必須經歷“DC（光伏）→ AC（光伏逆變器）→ DC（儲能逆變器）→ DC（電池）”的轉換路徑。這種“雙重轉換”是其效率低于直流耦合系統的主要原因 。

靈活性與可擴展性：交流耦合的最大優勢在于其卓越的靈活性和模塊化特性。對于已經安裝了光伏并網系統的家庭（即“存量市場”或“棕地”項目），加裝儲能系統時無需對原有光伏部分做任何改動，只需將儲能系統并聯在交流側即可。這種即插即用的特性使得系統升級和擴展變得非常便捷 。

應用場景：交流耦合方案是為現有光伏系統增加儲能功能的首選，廣泛應用于改造和升級市場。此外，當光伏陣列與儲能單元物理位置相距較遠時，交流耦合也因其布線簡單的優勢而具備應用價值 。

1.3 架構對比與市場趨勢

直流耦合與交流耦合的選擇是效率、成本與靈活性之間的權衡。直流耦合以其高效率和低成本在新建市場中占據優勢，而交流耦合則憑借其靈活性主導著存量改造市場。

表1: 直流耦合與交流耦合架構對比

從技術發展的角度看，系統架構的選擇直接決定了其內部電力電子拓?fù)涞难葸M(jìn)方向。直流耦合架構將多個端口（光伏、電池、電網/負載）的能量管理集中于一個設備中，這自然催生了對更高效、更緊湊的多端口功率變換器的需求。這種需求正是推動三端口變換器等先進拓?fù)浒l(fā)展的核心動力。相比之下，交流耦合架構的本質是分布式、單功能變換器的組合。因此，市場對更高效率和更低系統成本的追求，正驅動著直流耦合方案及其核心的多端口變換器技術不斷創新。

第二章：新興拓?fù)洹丝谧儞Q器（TPC）的興起

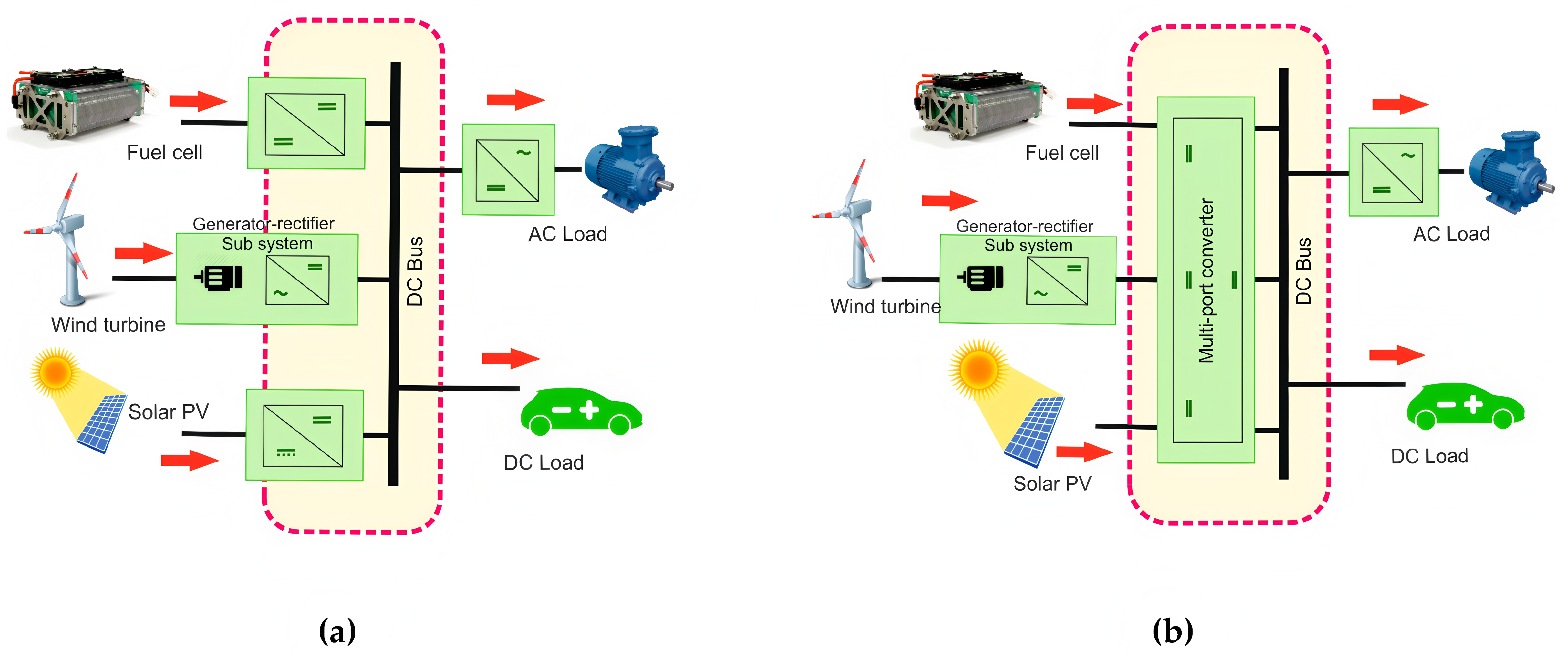

在直流耦合架構的驅動下，為了進一步提升功率密度、降低系統成本和復雜性，三端口DC-DC變換器（Three-Port Converter, TPC）作為一種高度集成的拓?fù)浣Y(jié)構應運而生。它被視為替代傳統雙DC-DC變換器方案（一個用于光伏MPPT，一個用于電池雙向充放電）的下一代技術。

2.1 TPC原理與核心優勢

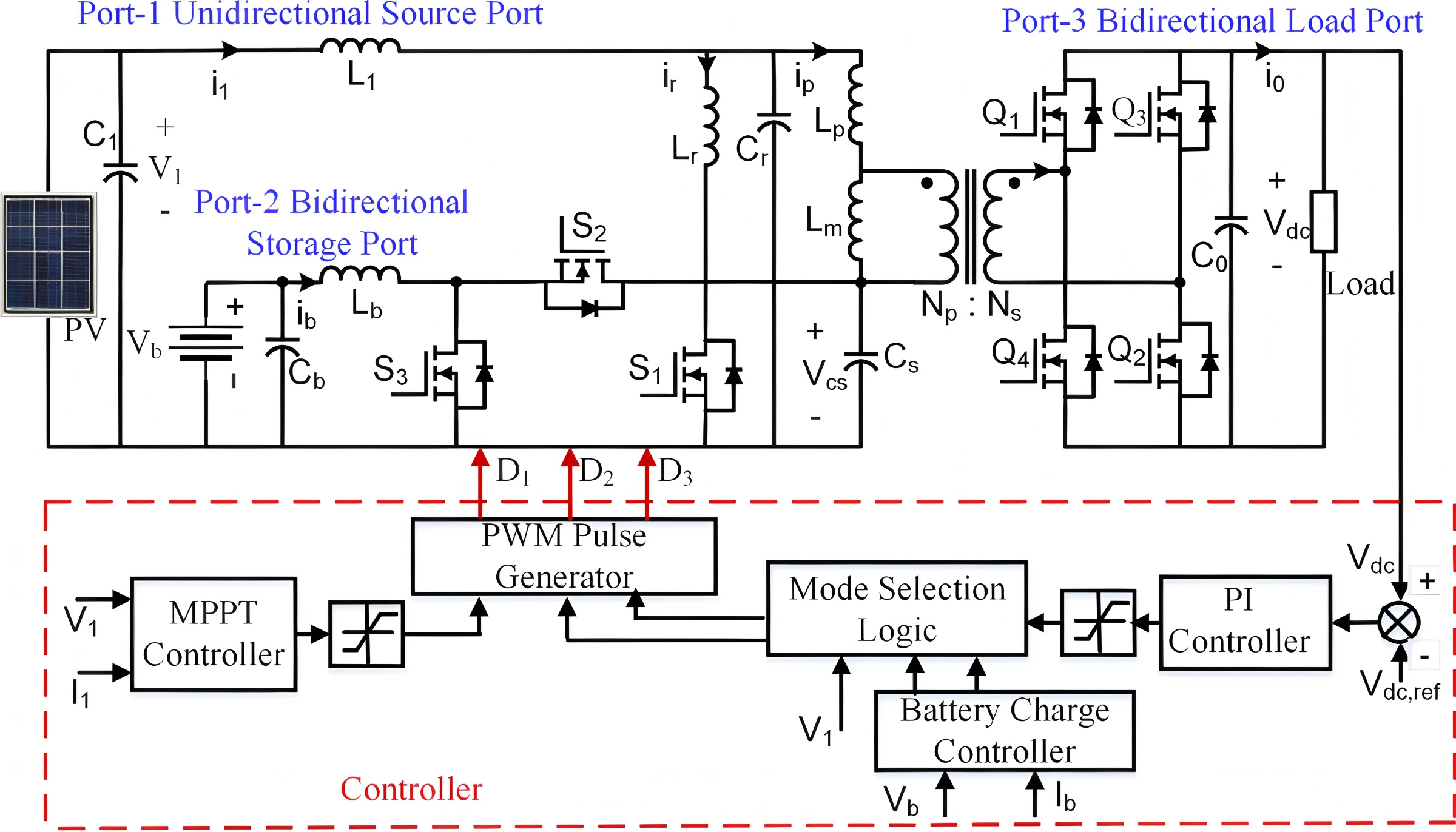

三端口變換器是一種單一的功率變換級，能夠同時連接三個電氣端口，通常是光伏輸入端、電池儲能端和連接逆變級的直流母線/負載端 。其核心優勢在于通過功率器件和磁性元件的復用，實現了比傳統方案更高的集成度。

相較于使用兩個獨立DC-DC變換器的傳統直流耦合方案，TPC的主要優勢包括：

減少組件數量：用一個集成的變換器取代了兩個，顯著減少了功率開關、驅動電路、控制器和磁性元件的數量 。

提高功率密度：更少的組件意味著更小的體積和重量，有助于實現更緊湊、輕量化的光儲一體機設計 。

降低系統成本：硬件成本和制造成本因組件數量的減少而降低 。

集中式能量管理：所有端口的能量流動由一個控制器統一協調，簡化了控制架構，并可能實現更優的全局能量管理策略 。

這種拓?fù)涞谋举|(zhì)是從“功能集成”邁向了“器件復用”。在不同的工作模式下，同一個開關管或電感器可能被用于不同的能量傳輸路徑，這是實現超高功率密度的關鍵 。

2.2 TPC拓?fù)渑c工作模式

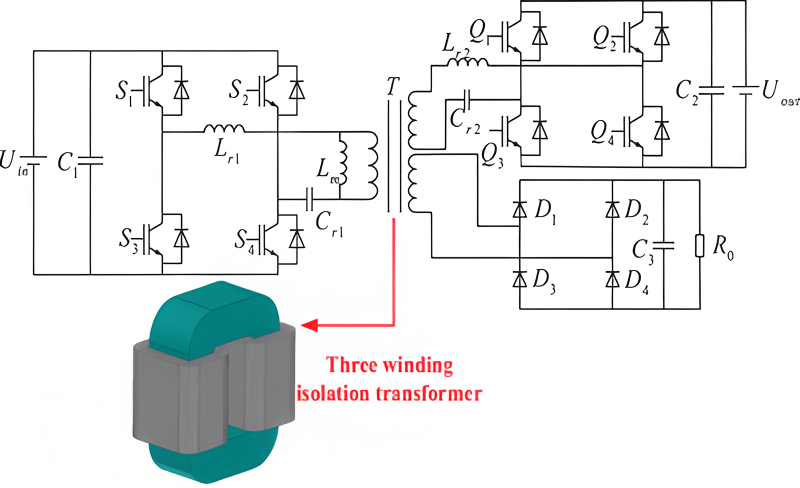

根據電氣隔離特性，TPC可分為非隔離型、部分隔離型和全隔離型 。在戶用儲能這類對成本和效率敏感且通常不需要在直流側進行電氣隔離的場景中，非隔離型TPC因其結構簡單、效率高而成為主流選擇 。

一個典型的TPC能夠靈活地管理系統內的功率流，以適應不同的工況，主要包括以下幾種工作模式 ：

單輸入單輸出（SISO）模式：

光伏 → 負載/電網：光伏單獨為負載供電或向電網饋電。

光伏 → 電池：光伏為電池充電。

電池 → 負載/電網：電池單獨為負載供電。

單輸入雙輸出（SIDO）模式：

光伏 → 電池 + 負載/電網：光伏功率同時滿足負載需求并為電池充電。

雙輸入單輸出（DISO）模式：

光伏 + 電池 → 負載/電網：光伏和電池共同為大功率負載供電。

為了在有限的開關器件下實現對多個端口的精確控制，TPC通常需要采用更復雜的調制策略，例如占空比（PWM）和開關頻率（PFM）混合調制，以同時控制兩個獨立的變量（如光伏MPPT和電池充電電流）。

TPC拓?fù)涞膶嵱没托阅軆?yōu)勢的發揮，離不開高性能功率半導體的支持。在多模式、雙向的能量流動中，開關器件需要承受變化的電壓和電流應力，并保持極低的損耗。碳化硅（SiC）MOSFET等寬禁帶半導體器件，以其高耐壓、低導通電阻、高速開關和優異的高溫性能，成為實現高效、高密度三端口變換器的理想選擇。

第三章：器件級技術選型—碳化硅（SiC）MOSFET的應用

戶用儲能逆變器的性能、效率和功率密度在很大程度上取決于其核心功率半導體器件的選擇。碳化硅（SiC）MOSFET憑借其優越的材料特性，正在成為取代傳統硅基（Si）IGBT和MOSFET的關鍵技術。不同電壓等級的SiC MOSFET在儲能系統的各個功率級中扮演著特定的角色。

3.1 系統電壓等級與器件選型依據

在設計并網逆變器時，直流母線電壓（VDC?）的設定是首要考慮因素。為了確保逆變器能夠向電網注入受控的電流，其直流母線電壓必須始終高于電網電壓的峰值。對于單相230V RMS的交流電網，其峰值電壓為 230V×2

≈325V ?？紤]到控制裕量和線路電壓波動，工程實踐中通常將直流母線電壓設定在380V至400V之間 。在一些更高功率的應用中，也會采用800V的直流母線。

逆變級：逆變橋的開關器件需要承受完整的直流母線電壓，并能抵御開關過程中因雜散電感引起的電壓過沖。因此，器件的額定電壓必須遠高于母線電壓。

DC/DC級：光伏MPPT和電池DC/DC變換器的電壓等級取決于光伏組串電壓（通常為200V-500V）和電池包電壓（正從48V向更高電壓平臺如200V-500V發展）。

3.2 650V SiC MOSFET的應用：MPPT與電池DC/DC

650V電壓等級的SiC MOSFET是戶儲系統中光伏MPPT升壓（Boost）變換器和雙向電池充放電（Buck-Boost）變換器的理想選擇。這些級的輸入/輸出電壓通常在500V以下，650V的額定電壓提供了充足的安全裕度。

以基本半導體的B3M040065Z（650V/40mΩ）為例，其在這些應用中的優勢體現在 ：

高頻開關性能：該器件具有較低的總柵極電荷（Qg? 典型值為60 nC）和極低的開關損耗（在400V/20A條件下，Eon? 約為115 μJ，Eoff? 約為27 μJ）。低開關損耗使得變換器可以在更高的頻率（例如65 kHz以上）下工作，從而可以使用更小尺寸的電感和電容等磁性元件，這對于提高系統的功率密度、減小體積和降低成本至關重要 。

高效率：40 mΩ的低導通電阻（RDS(on)?）有效降低了導通損耗。在3.6 kW無橋PFC拓?fù)涞膽?yīng)用仿真中，該器件在264V交流輸入下的總損耗低至7.24W，最高結溫僅為101.85℃，展現了卓越的能效表現 。

高可靠性：B3M040065Z具有高達220的C_{iss}/C_{rss}比值，這有助于抑制在橋式拓?fù)渲杏筛遜v/dt引起的寄生導通風險，增強了系統在高頻工作下的穩定性 。

3.3 750V SiC MOSFET的應用：高壓DC/DC與逆變器

750V電壓等級的SiC MOSFET為設計者提供了介于650V和1200V之間的優化選擇。對于直流母線電壓在400V-500V的系統，750V器件相比650V器件提供了更大的電壓安全裕量，增強了系統的可靠性；而相比1200V器件，它在同等電流能力下通常具有更優的開關性能和成本。

以B3M010C075Z（750V/10mΩ）為例，其特性使其非常適合高功率密度的應用 ：

極低的導通損耗：在25℃時，其典型R_{DS(on)}僅為10 mΩ，并能承載高達240A的連續漏極電流，這使其成為處理大電流、高電壓電池包能量流動的雙向DC/DC變換器的理想選擇 。

卓越的熱性能：該器件采用銀燒結（Silver Sintering）工藝，顯著改善了熱阻。其結殼熱阻（Rth(j?c)?）典型值僅為0.20 K/W 。優異的散熱能力確保了器件在高功率運行下的溫度穩定性和長期可靠性。

在逆變器中的應用：在400V直流母線的逆變器中，使用750V MOSFET可以從容應對開關過沖，其可靠性遠高于650V器件，同時避免了使用1200V器件可能帶來的過設計問題。

3.4 1200V SiC MOSFET的應用：主逆變級

1200V SiC MOSFET是戶儲逆變器主功率級的核心器件，尤其適用于直流母線電壓達到或超過800V的系統。這一電壓等級確保了器件能夠安全承受母線電壓以及由雜散電感和快速電流變化（Lstray?×di/dt）引起的瞬態電壓尖峰。

基本半導體的1200V產品系列，如B3M040120Z（1200V/40mΩ）和B3M013C120Z（1200V/13.5mΩ），展現了該電壓等級器件的性能優勢：

優異的高溫性能（B3M040120Z）：在175℃的高結溫下，B3M040120Z的$R_{DS(on)}$上升至75 mΩ，性能與業界領先的平面柵工藝產品相當，顯示出良好的熱穩定性。這對于在密閉環境中長時間運行的逆變器至關重要 。

卓越的動態性能（B3M040120Z）：該器件具有85 nC的低Qg?和僅為6 pF的極低反向傳輸電容（Crss?），確保了快速、清晰的開關瞬態，從而降低開關損耗并減少電磁干擾（EMI）。

大功率處理能力（B3M013C120Z）：這款器件提供了更低的13.5 mΩ導通電阻和高達180A的電流能力，適用于功率等級超過10 kW的大功率戶用儲能系統 。其在800V/60A下的開關能量數據（ Eon? = 1200 μJ, Eoff? = 530 μJ）也凸顯了在高壓下開關所需的能量，這對門極驅動和熱管理設計提出了更高要求 。

從系統設計的角度看，像基本半導體這樣提供從650V、750V到1200V的完整SiC MOSFET產品組合，對開發者極具價值。它允許設計者為混合逆變器中的MPPT、電池DC/DC和逆變器等不同功率級，從同一供應商、同一技術代次（如“B3M”系列）采購所有關鍵功率器件。這不僅簡化了供應鏈，也確保了整個系統中器件特性的一致性，從而簡化了驅動設計、熱設計和可靠性驗證過程，加速了產品開發周期 。

第四章：深度性能分析與設計考量

要充分發揮SiC MOSFET在戶用儲能系統中的潛力，不僅需要選擇合適的器件，還必須在門極驅動、可靠性評估和熱管理等方面進行精細化設計。

4.1 關鍵性能參數對比

以下表格匯總了前述關鍵SiC MOSFET器件的核心參數，以便進行橫向?qū)Ρ取?/p>

表2: 650V SiC MOSFET (B3M040065Z) 關鍵參數

表3: 750V SiC MOSFET (B3M010C075Z) 關鍵參數

表4: 1200V SiC MOSFETs 關鍵參數

4.2 關鍵設計要點

4.2.1 門極驅動與米勒鉗位

SiC MOSFET的開關速度比Si器件快一個數量級，這帶來了極低的開關損耗，但也對門極驅動設計提出了嚴峻挑戰。在半橋或全橋拓?fù)渲?，?dāng)一個開關管（如下管）處于關斷狀態時，其橋臂對管（上管）的快速開通會導致中點電壓急劇上升（高dv/dt）。這個dv/dt會通過下管的柵漏電容（Cgd?，即Crss?）產生一個米勒電流，該電流流過關斷柵極電阻（Rgoff?），在柵源兩端產生一個正向電壓尖峰。如果這個尖峰超過了MOSFET的開啟閾值電壓（VGS(th)?），就會導致下管被錯誤地短暫導通，形成上下管直通，引發災難性故障 。

由于SiC MOSFET的$V_{GS(th)}$相對較低（通常在2-3V范圍），且開關速度極快，米勒效應尤為顯著。為抑制此現象，必須采取以下措施：

負壓關斷：采用負的柵極關斷電壓（如-4V或-5V）可以提供更大的噪聲裕量，使米勒尖峰更難達到開啟閾值 。

米勒鉗位（Miller Clamp）：使用帶有米勒鉗位功能的專用驅動芯片（如BTD5350MCWR）是最高效的解決方案。該功能在MOSFET關斷期間，通過一個額外的低阻抗通路將柵極直接鉗位到負電源軌。雙脈沖測試波形明確顯示，在無鉗位功能時，關斷側MOSFET的柵極電壓被抬升至7.3V，遠超其開啟閾值；而啟用米勒鉗位后，該電壓尖峰被有效抑制在2V以下，從而徹底避免了寄生導通的風險 。

4.2.2 可靠性與壽命

對于使用壽命要求長達10-15年的戶用儲能系統，功率器件的長期可靠性至關重要。歷史上，柵極氧化層的可靠性是SiC MOSFET的一個技術挑戰。為此，器件制造商需提供嚴苛的可靠性測試數據。

基本半導體提供的可靠性驗證報告顯示，其SiC MOSFET通過了遠超行業標準的加嚴測試 ：

高溫反偏（HTRB）測試：在110%的額定擊穿電壓和175℃結溫下，器件通過了2500小時的測試，其等效應力時間超過標準要求的4倍。

經時擊穿（TDDB）測試：該測試通過施加高柵極電壓來加速柵氧層的老化，從而預測其本征壽命。測試結果表明，其第二代（B2M系列）產品在18V的工作柵壓和175℃結溫下，平均無故障時間（MTTF）超過2×109小時，相當于超過22萬年，證明了其柵氧層具有極高的內在可靠性 。

這些數據為系統設計者提供了強大的信心，確保了SiC器件在充電樁、光伏逆變器等高要求場景下的長期穩定運行。

4.2.3 統級優化考量

實現SiC器件的全部性能優勢，需要系統級的協同優化。例如，在雙脈沖測試數據中可以觀察到，續流器件的選擇對開通損耗（Eon?）有顯著影響。當使用MOSFET自身的體二極管作為續流二極管時，E_{on}較高，因為包含了體二極管反向恢復過程帶來的損耗。而當使用外部的SiC肖特基二極管（SBD）作為續流器件時，由于SBD幾乎沒有反向恢復電荷，E_{on}可以顯著降低 。這表明，僅僅將Si IGBT替換為SiC MOSFET是不夠的，還需要對電路中的其他元件（如續流二極管）進行相應升級，才能實現系統效率的最大化。

此外，供應商基本半導體提供的整體解決方案，包括經過驗證的驅動芯片、電源管理芯片和驅動板參考設計，能夠大大降低工程師的設計門檻，幫助他們規避SiC驅動設計中的常見陷阱，從而加速產品上市進程 。

第五章：總結與未來展望

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

戶用儲能市場的發展正由宏觀的“雙碳”目標和用戶側對經濟性、獨立性的追求共同驅動 。在這一背景下，系統架構、電力電子拓?fù)浜桶雽?dǎo)體器件技術正在協同演進，共同塑造著下一代戶用儲能產品的形態。

? ? ?

架構與拓?fù)涞娜诤?/strong>：市場對更高效率和更低成本的持續追求，正推動系統架構向高度集成的直流耦合方案演進。作為直流耦合架構的理想實現方式，三端口變換器（TPC）等創新拓?fù)渫ㄟ^器件復用和集中式管理，將功率密度和成本效益推向新的高度。
