Microchip Technology AVR16EB32 Curiosity Nano評估套件（EV73J36A）是一款硬件平臺，用于評估AVR ? EB系列微控制器。 該板安裝有AVR16EB32微控制器（MCU），并包含一個板載調試器。無需外部工具即可對AVR16EB32進行編程和調試。

數據手冊：*附件：Microchip Technology AVR16EB32 Curiosity Nano評估套件（EV73J36A）數據手冊.pdf

特性

• 電路板
  • AVR16EB32 微控制器
  • USB Type-C?連接器
  • 1個黃色用戶LED
  • 1個機械用戶開關
  • 1個綠色電源和狀態LED
  • 32.768kHz晶體占位面積
  • Microchip MPLAB? X IDE和Microchip Studio中的板載調試器支持
    • 板標識
    • 虛擬串行端口 (CDC)
    • 編程和調試
    • 2個調試GPIO通道（DGI GPIO）
  • USB供電
  • 可調目標電壓
    • [MIC5353]LDO穩壓器，由板載調試器控制
    • 輸出電壓范圍：1.8 V至5.1 V（受USB輸入電壓限制）
    • 最大輸出電流：500 mA（受環境溫度和輸出電壓限制）
• AVR16EB32 MCU
  • 高達32KB的系統內可編程閃存，具有真正的邊讀邊寫操作
  • 編程和調試接口禁用（PDID）安全功能
  • 1個16位E型定時器/計數器（TCE），具有4個比較通道，用于PWM生成和波形擴展（WEX）
  • 1個24位F型定時器/計數器（TCF），用于頻率生成
  • 1個16位實時計數器 (RTC)，從外部晶體或內部RC振蕩器運行
  • 1個12位300ksps差分模數轉換器（ADC），帶有可編程增益放大器（PGA）
  • 2個模擬比較器（AC），具備窗口比較功能
  • 可配置自定義邏輯（CCL），具有多達4個可編程查找表（LUT）
  • 事件系統，用于獨立于CPU、可預見的外設間信號傳輸
  • 可配置的內部生成參考電壓

概述

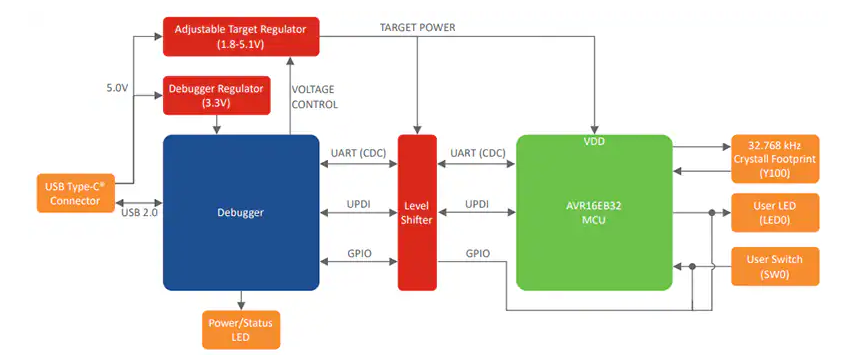

框圖

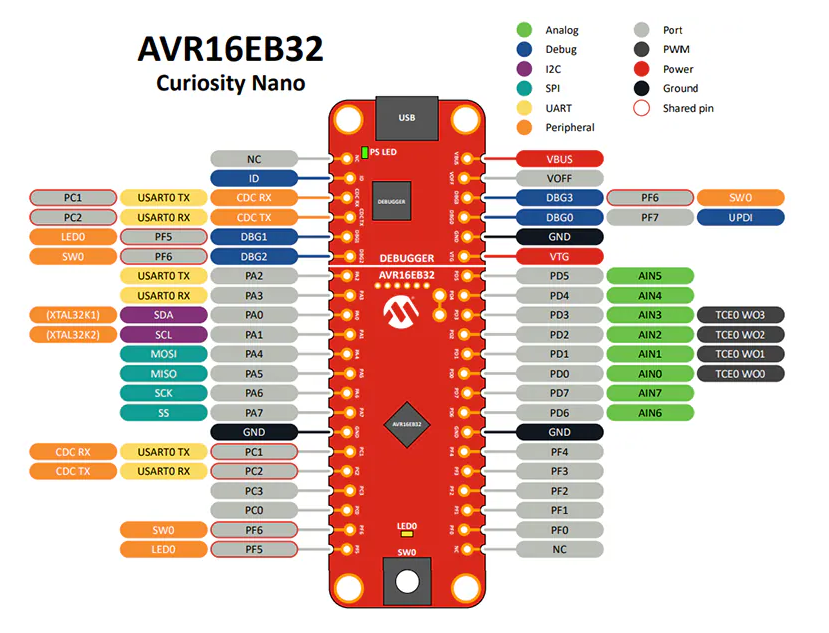

引腳分配

AVR16EB32 Curiosity Nano評估套件技術解析與應用指南?

?一、核心硬件架構解析?

1. ?MCU關鍵特性?
   AVR16EB32搭載32KB Flash存儲器，集成12位差分ADC（300ksps）、可配置自定義邏輯（CCL）及事件系統，支持1.8-5.5V寬電壓操作。其核心獨立外設（CIP）可實現PWM波形擴展（WEX）和實時計數器（RTC），適合電機控制等高實時性場景。
2. ?開發板設計亮點?
   • ?集成調試器?：支持UPDI接口，無需外部工具即可編程/調試。
   • ?電源管理?：MIC5353 LDO提供1.8-5.1V可調目標電壓（500mA），支持外部供電切換（需拉低VOFF引腳）。
   • ?接口擴展?：所有I/O通過邊緣連接器引出，兼容Click boards?擴展板。

?二、快速開發指南?

1. ?開發環境搭建?
   • ?工具鏈?：需MPLAB? X IDE v6.15+配合AVR-Ex_DFP設備包，支持MCC Melody配置外設庫。
   • ?數據流可視化?：通過MPLAB Data Visualizer監控調試GPIO（最高2kHz采樣率），實時捕捉開關狀態或程序流。
2. ?典型應用示例?
   ?案例：UART-CDC通信?
   • 連接PC端串口終端至虛擬COM端口（CDC_TX→PC2，CDC_RX→PC1）。
   • 需使能DTR信號激活通信，波特率限制1200bps-500kbps，8位數據位無硬件流控。

?三、硬件設計注意事項?

1. ?低功耗優化?
   • 切斷目標電源跳線（J201）串聯電流表，測量休眠電流時需將I/O設為三態。
   • 注意電平轉換器漏電流（每通道≤2μA），禁用調試器可徹底消除。
2. ?外設配置陷阱?
   • ?32.768kHz晶振?：需切斷PA0/PA1跳線（J107-J108）并焊接負載電容（C104/C105）。
   • ?LED驅動?：PF5需配置為推挽輸出，內部無上拉電阻。

四、擴展應用場景?

1. ?多板級聯?
   通過VTG引腳為外部電路供電，配合Curiosity Nano Base實現Click模塊堆疊（I2C/SPI引腳復用需注意沖突）。
2. ?第三方IDE支持?
   IAR Embedded Workbench需手動關閉"Hide unsupported devices"選項，選擇Atmel-ICE驅動并配置UPDI接口。
