Microchip Technology RNBD451附加板是一個高效、低成本的開發平臺，用于演示RNBD451PE藍牙?低能量RF模塊。該設備包括一個板載MCP2200 USB到UART轉換器，可實現開箱即用評估，無其他硬件要求。

數據手冊：*附件：Microchip Technology RNBD451附加板數據手冊.pdf

RNBD451附加板提供：
?易于使用的平臺，通過低功耗藍牙RF模塊加快將設計理念轉化為收益的過程：
?支持mikroBUS插座的主板
?通過USB Type-C?接口的主機
?無需外部硬件工具
?外觀尺寸小、成本低

特性

• RNBD451PE低功耗藍牙RF模塊
• USB或主板以3.3V電源供電
• UART控制接口和其他事件/狀態指示引腳提供的附加功能
• 帶MCP2200的USB到UART轉換器，實現快速評估，無其他硬件要求
• mikroBUS附加總線標準，可支持帶有mikroBUS插座的主機板
• 用于狀態/事件指示的用戶LED
• 綠色LED電源指示
• 支持藍牙低能量Wi-Fi共存應用的PTA頭

頂部視圖

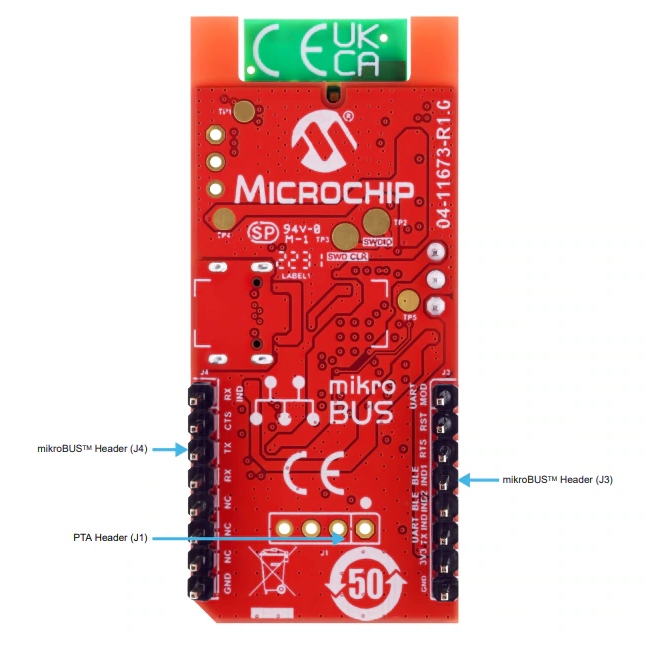

底部視圖

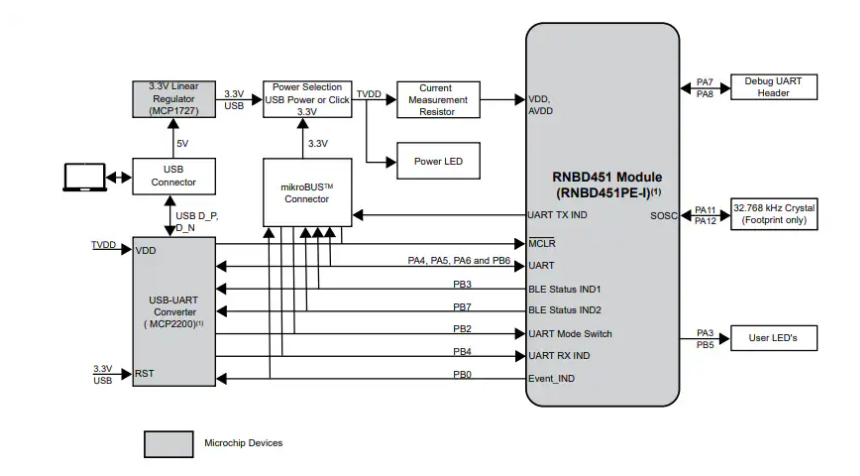

框圖

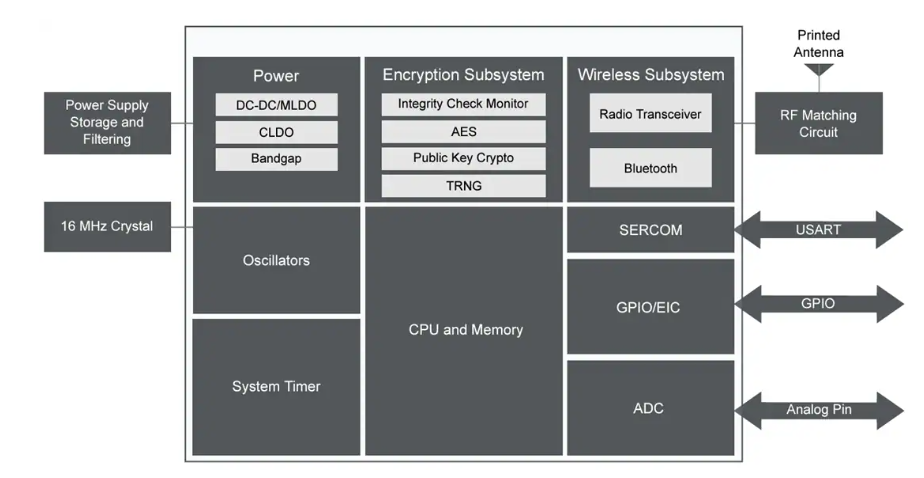

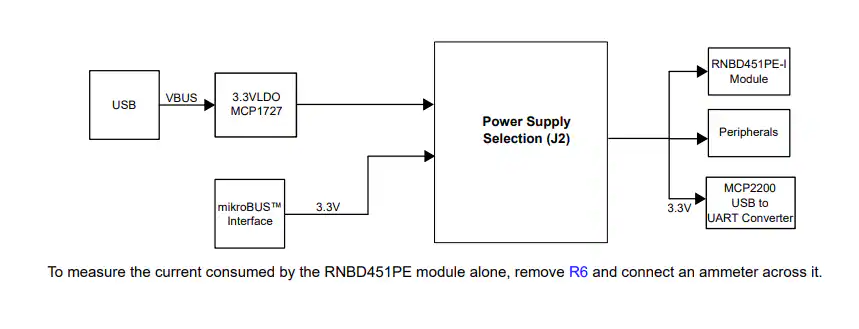

電源框圖

?基于RNBD451附加板數據手冊的技術解析與應用指南?

?一、產品概述?

RNBD451附加板是Microchip推出的低功耗藍牙(BLE)開發平臺，核心模塊RNBD451PE符合mikroBUS?標準，集成MCP2200 USB-UART轉換器，支持快速評估BLE功能。主要特性包括：

• 雙供電模式（USB Type-C或mikroBUS接口3.3V）
• 完整的UART控制接口與狀態指示引腳
• 支持藍牙5.1協議，適用于IoT、工業自動化等場景

?二、硬件設計解析?

1. ?電源管理?
   • 采用MCP1727 LDO穩壓器提供3.3V輸出，支持USB或外部電源切換（通過J2跳線選擇）
   • 電流測量設計：移除R6電阻可串聯電流表測量模塊功耗
2. ?核心接口?

   • ?USB-UART模式?：通過MCP2200實現PC與模塊通信，引腳映射如下：

     MCP2200引腳	RNBD451PE功能	作用
     TX	PB6 (UART_RXD)	數據接收
     GP3	PA3 (EVENT_IND)	事件指示

   • ?mikroBUS模式?：引腳兼容標準mikroBUS插座，支持主機MCU控制（如PIC MCU）

3. ?LED狀態指示?
   • ? D2（藍色BLE狀態燈） ?：
     • 待機模式：每3秒閃爍1次（50ms亮/2950ms滅）
     • 連接模式：每1.5秒雙閃（50ms亮-150ms滅-50ms亮）

三、典型應用場景?

1. ?智能家居控制?
   • 通過BLE連接手機APP，實現燈光/窗簾控制
2. ?工業傳感器中繼?
   • 搭配mikroBUS主機板采集數據，無線傳輸至網關
