本文主要講述硅通孔電鍍材料。

硅通孔（TSV）技術借助硅晶圓內部的垂直金屬通孔，達成芯片間的直接電互連。相較于傳統引線鍵合等互連方案，TSV 技術的核心優勢在于顯著縮短互連路徑（較引線鍵合縮短 60%~90%）與提升互連密度（最高可達 1500 I/O/mm2），因此能實現封裝體的輕薄化（厚度可降至 50μm 以下）與高集成度，是三維（3D）集成封裝領域不可或缺的關鍵技術。

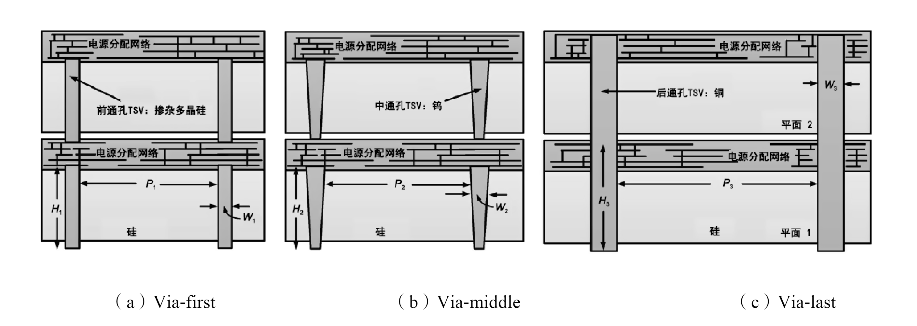

依據 TSV 制造工序在晶圓全流程工藝中的時序順序，可將其劃分為前通孔（Via-first）、中通孔（Via-middle）與后通孔（Via-last）三類技術（如圖1所示）。其中，前通孔技術的 TSV 制備需在前道工序（FEOL，主要負責晶體管等核心器件制造）啟動前完成，故通孔不會穿透后續形成的金屬互連層；中通孔技術的 TSV 制造介于 FEOL 與后道工序（BEOL，側重金屬布線與封裝前處理）之間，同樣不會破壞金屬互連層；后通孔技術的 TSV 形成于 BEOL 之后，因此通孔會完全穿透已成型的金屬互連層，適配靈活度更高的芯片集成場景。

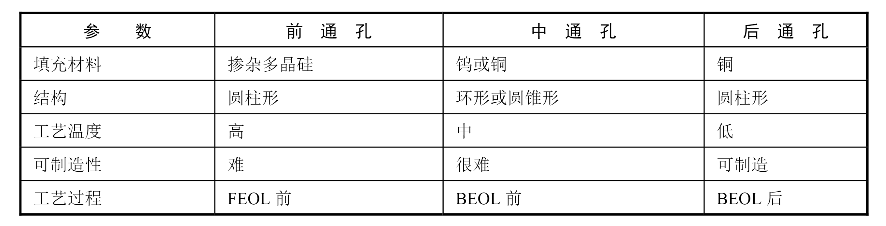

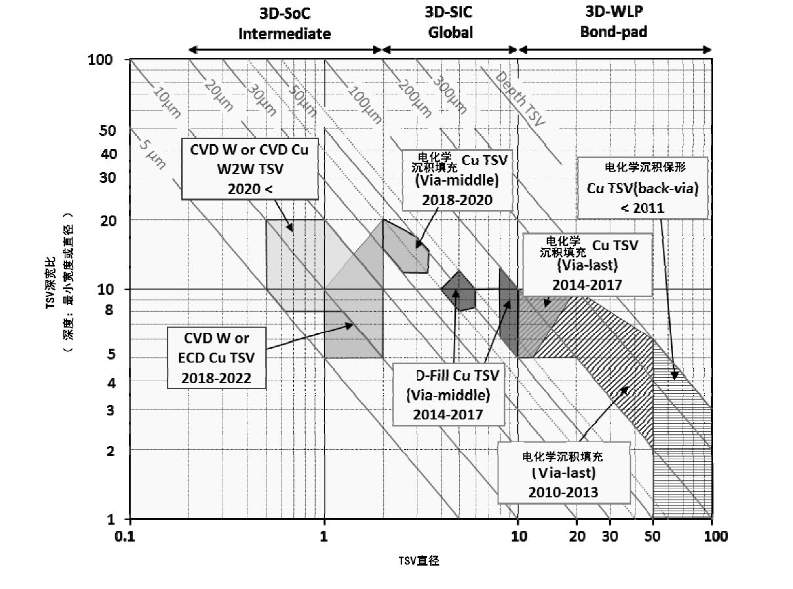

盡管前、中、后通孔技術的制造時序存在差異，但三者的核心工藝環節一致，均包含通孔刻蝕、通孔薄膜沉積、通孔填充、化學機械研磨（CMP）、超薄晶圓減薄等步驟，各工藝的性能指標對比如表 1 所示。TSV 的電互連功能需通過導電材料填充實現，而填充方式與材料的選擇，主要取決于 TSV 的制造階段與尺寸參數（如孔徑、深寬比）（如圖2所示）。目前主流的 TSV 填充方式分為兩類：電鍍與化學氣相沉積（CVD）。通常而言，若 TSV 孔徑較?。?μm 以下），液體電鍍液難以滲透至微孔內部，易形成空洞或縫隙，因此需依賴 CVD 技術實現無缺陷填充，常用的 CVD 導電材料包括銅、鎢、多晶硅等；而當前先進封裝中應用的 TSV 孔徑多在 5μm 以上，從工藝效率（電鍍填充速率較 CVD 快 3~5 倍）與成本（電鍍?cè)O(shè)備投入較 CVD 低 40% 左右）綜合考量，電鍍成為主流填充方式。

單質金屬銅具備優異的電導率（59.6 S/m）與熱導率（401 W/(m?K)），且電鍍銅工藝具備多重優勢：設備結構簡單、采購成本較低，可在室溫與常壓環境下操作；在優化的工藝參數（如電流密度 1~3 A/dm2、pH 值 1.8~2.2）下，能在水溶液體系中形成均勻性偏差 < 5% 的銅沉積層；沉積速率可達 1~5 μm/h，適配產業化大批量生產需求；同時與傳統 FEOL、BEOL 工藝兼容性良好，因此電鍍銅被視為先進封裝中 TSV 填充的最優方案。TSV 電鍍銅工藝主要分為大馬士革電鍍（Damascene Electroplating）與掩模電鍍（Through Mask Electroplating）兩類。

大馬士革電鍍的工藝流程為：先在晶圓表面通過光刻工藝制作圖形，形成具備特定深寬比（孔深與孔徑的比值，通常為 5:1~20:1）的盲孔；隨后沉積種子層（多為銅 - 鈦復合層，厚度 50~100nm），且種子層覆蓋圖形表面與盲孔內壁；電鍍過程中，盲孔內部與晶圓表面均會沉積金屬銅；電鍍結束后，需通過化學機械研磨（CMP）工藝去除晶圓表面多余的銅層，僅保留盲孔內的銅填充體。

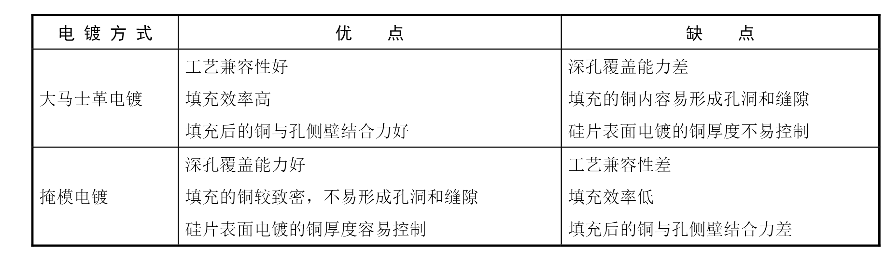

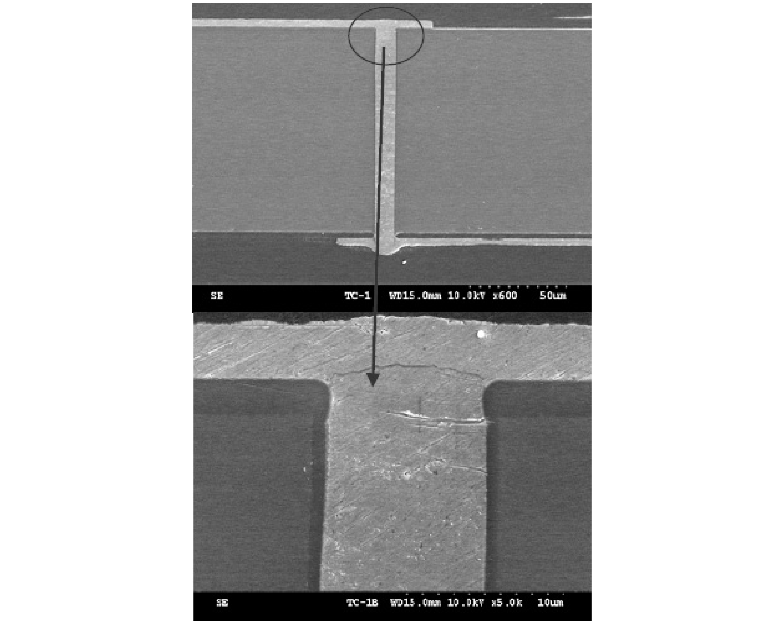

掩模電鍍的流程則有所不同：先在晶圓表面沉積種子層，再通過光刻工藝制作圖形，此時種子層僅在圖形暴露區域可見；電鍍過程中，金屬銅僅在種子層暴露區域沉積；電鍍完成后，需采用蝕刻工藝去除未電鍍區域的種子層，避免殘留金屬引發短路。兩類工藝的優缺點對比如表2所示。此外，需注意銅與硅的熱膨脹系數差異顯著 —— 常溫下銅的熱膨脹系數為 17.7 ppm/K，而硅僅為 2.5 ppm/K，當 TSV 孔徑較大（>15μm）或密度較高（>100 個 /mm2）時，銅填充體與硅基體在溫度循環過程中會產生顯著熱應力，可能導致 TSV 互連結構失效。如圖 3所示，TSV 結構經 1000 次熱循環（-40℃~125℃）后，其頂部再布線層已出現明顯裂紋。

硅通孔電鍍材料在先進封裝中的應用

TSV 技術通過芯片垂直方向的互連縮短路徑長度，從而降低信號傳輸延遲（可減少至 10ps 以下）、降低寄生電容與電感（電容可降至 0.1pF 以下），最終實現電子元器件與芯片間的低功耗（功耗降低 20%~30%）、高速通信（傳輸速率提升至 100Gbps 以上）與高帶寬，為元器件三維集成提供核心支撐。

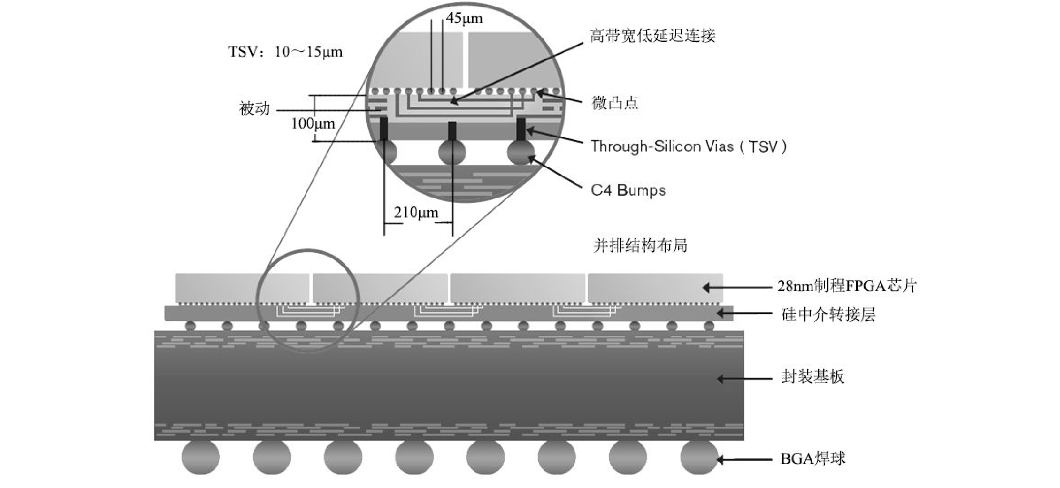

目前，基于 TSV 技術的三維集成已廣泛應用于多個領域：存儲器三維堆疊（如 3D NAND、DRAM 堆疊）、多芯片集成的硅中介轉接層（Silicon Interposer）、射頻（RF）模組、微機電系統（MEMS）及圖像傳感器（CIS）的 2.5D/3D 集成與組裝。例如，賽靈思（Xilinx）Virtex 7 系列 FPGA 芯片與三星電子（Samsung Electronics）面向服務器領域的 RDIMM DDR4 SRAM 存儲模塊，均采用 TSV 技術實現高密度集成；如圖 4 所示的 Xilinx Virtex-7 2000T FPGA 組裝結構中，硅中介轉接層的 TSV 孔徑為 10~15μm，深寬比約為 8:1。
