Microchip Technology EV93M52A MIC21LV33評估板設計用于快速地演示MIC21LV33的功能和廣泛用途。MIC21LV33是一款恒定導通時間、雙相同步降壓控制器，采用獨特的自適應導通時間控制架構，啟用了Hyperlight load和切相功能。MIC21LV33與外部MOSFET和輸出濾波器搭配使用，可實現雙相單輸出、大電流開關模式電源。

數據手冊；*附件：Microchip Technology EV93M52A MIC21LV33評估板數據手冊.pdf

Microchip EV93M52A評估板基于降壓拓?fù)?，提?.6V至28V可調輸出電壓。該板提供最大50A電流，輸入電壓為4.5V至36V。此外，該板經調整優化用于0.82V/40A輸出。

特性

輸入電壓范圍：4.5V至36V
- 可調輸出：0.6V至28V
- 自適應恒定導通時間控制
  - 高Δ-V運行
  - Any Capacitor?穩定性
- 0.6V內部基準，精度為±1%
- 來自第三個節點的紋波注入，支持超過50%的占空比
- HyperLight Load和切相
具有用戶可設置閾值的自動切相或外部受控
切相
- 精確相間電流均衡
- 準確的相間相位間相位，始終為180o不同相
- 每相開關頻率：100kHz至800kHz
- 高壓內部5V LDO，用于單電源運行

正面概覽

背面概覽

接線圖

MIC21LV33評估板技術解析與應用指南

一、產品概述

MIC21LV33評估板(EV93M52A)是Microchip Technology推出的一款用于評估36V雙相COT降壓控制器的開發工具。該評估板基于降壓拓?fù)浣Y(jié)構，可提供0.6V至28V的可調輸出電壓，在4.5-36V輸入電壓下最大輸出電流可達50A。

1.1 核心器件特性

MIC21LV33器件具有以下關鍵特性：

?寬輸入電壓范圍?：4.5V至36V
?精確輸出調節?：輸出電壓可調范圍0.6V至28V，內部0.6V基準電壓精度±1%
?先進控制架構?：采用自適應恒定導通時間(COT)控制
?高效率設計?：支持HyperLight Load?和相位脫落功能
?高開關頻率?：每相100kHz至800kHz可編程
?全面的保護功能?：包括可編程電流限制、短路保護、熱關斷等
?緊湊封裝?：5mm x 5mm 32引腳QFN封裝

二、硬件設計與實現

2.1 評估板規格參數

?輸入電壓范圍?：4.5V-36V DC
?輸出電壓?：0.82V(默認)/可調至28V
?輸出電流?：最大50A(優化配置為40A@0.82V)
?工作溫度范圍?：-40°C至+125°C

2.2 關鍵電路設計

?功率級設計?：
- 采用雙相交錯架構，每相使用Infineon BSC032NE2LS和BSC010NE2LSI MOSFET
- 每相配置0.4μH功率電感(Wurth 744325040)
- 輸出濾波采用多顆470μF/2.5V鉭電容并聯
?反饋網絡設計?：
- 輸出電壓通過電阻分壓網絡設置
- 計算公式：RFB(TOP) = RFB(BOT)/(VOUT/VREF - 1)
- 默認0.82V輸出配置：RFB(TOP)=20kΩ，RFB(BOT)=56kΩ+300Ω
?電流限制設置?：
- 通過底部MOSFET RDSON進行電流檢測
- 電流限制計算公式：ILIM = (0.3V - (0.25×VILIM))/Rdson
- 典型20A/相限流配置：RILIM=112kΩ

三、應用指南

3.1 快速上手指南

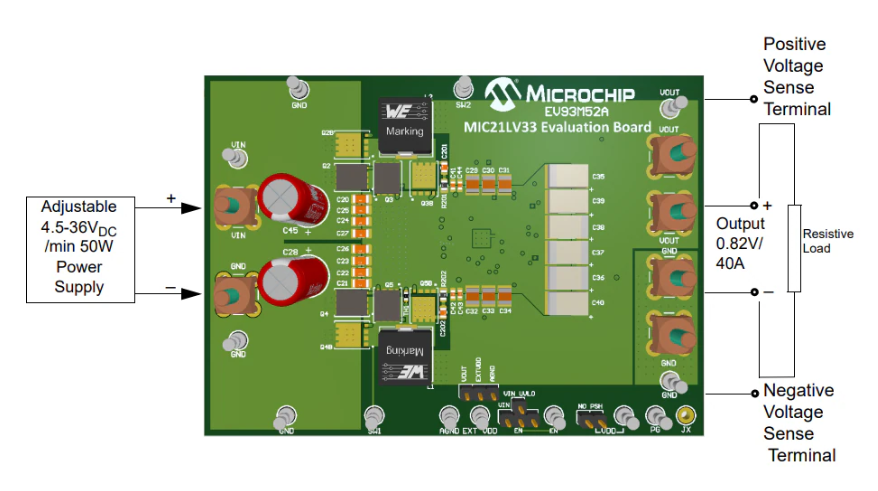

?電源連接?：
- 輸入：連接4.5-36V DC電源至VIN端子，最小50W功率能力
- 輸出：連接負載至VOUT端子(電阻負載或電子負載)
?使能控制?：
- 通過J10跳線使能IC(垂直連接J10-1和J10-2)
- 內部高壓LDO可通過J2跳線選擇是否旁路
?典型配置?：
- 輸入電壓：12V DC
- 輸出電壓：0.82V(默認)
- 最大負載電流：40A

3.2 性能優化建議

?效率優化?：
- 輕載時利用HyperLight Load模式提高效率
- 中等負載時自動相位脫落功能可降低開關損耗
- 參考效率曲線選擇最佳工作點
?布局建議?：
- 功率回路面積最小化
- 敏感模擬信號遠離開關節點
- 參考評估板提供的多層PCB布局示例

四、典型應用場景

?高性能計算?：為CPU/GPU提供低電壓大電流電源
?通信設備?：基站功率模塊的POL電源
?工業自動化?：PLC控制器電源
?汽車電子?：信息娛樂系統電源

五、設計資源

?參考文檔?：
- MIC21LV33數據手冊(DS20006512)
- EV93M52A評估板用戶指南(DS50003198A)
?支持工具?：
- Microchip官網設計資源
- MPLAB?開發環境
- 本地FAE技術支持
