Microchip Technology EV93M52A MIC21LV33評估板設計用于快速地演示MIC21LV33的功能和廣泛用途。MIC21LV33是一款恒定導通時間、雙相同步降壓控制器，采用獨特的自適應導通時間控制架構，啟用了Hyperlight load和切相功能。MIC21LV33與外部MOSFET和輸出濾波器搭配使用，可實現雙相單輸出、大電流開關模式電源。

數據手冊：*附件：Microchip Technology EV93M52A MIC21LV33評估板數據手冊.pdf

Microchip EV93M52A評估板基于降壓拓?fù)?，提?.6V至28V可調輸出電壓。該板提供最大50A電流，輸入電壓為4.5V至36V。此外，該板經調整優化用于0.82V/40A輸出。

特性

• 輸入電壓范圍：4.5V至36V
  • 可調輸出：0.6V至28V
  • 自適應恒定導通時間控制
    • 高Δ-V運行
    • Any Capacitor?穩定性
  • 0.6V內部基準，精度為±1%
  • 來自第三個節點的紋波注入，支持超過50%的占空比
  • HyperLight Load和切相
• 具有用戶可設置閾值的自動切相或外部受控
• 切相
  • 精確相間電流均衡
  • 準確的相間相位間相位，始終為180o不同相
  • 每相開關頻率：100kHz至800kHz
  • 高壓內部5V LDO，用于單電源運行

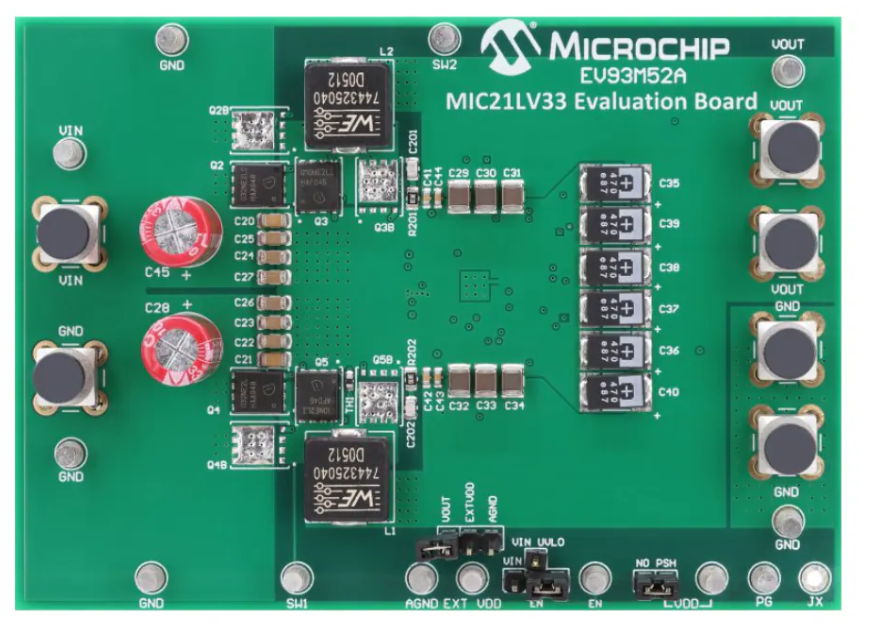

正面概覽

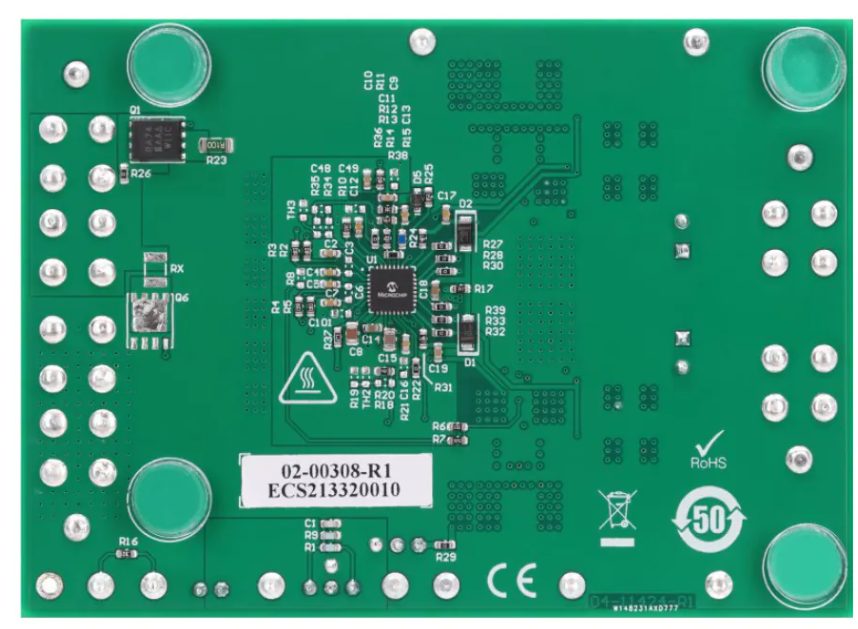

背面概覽

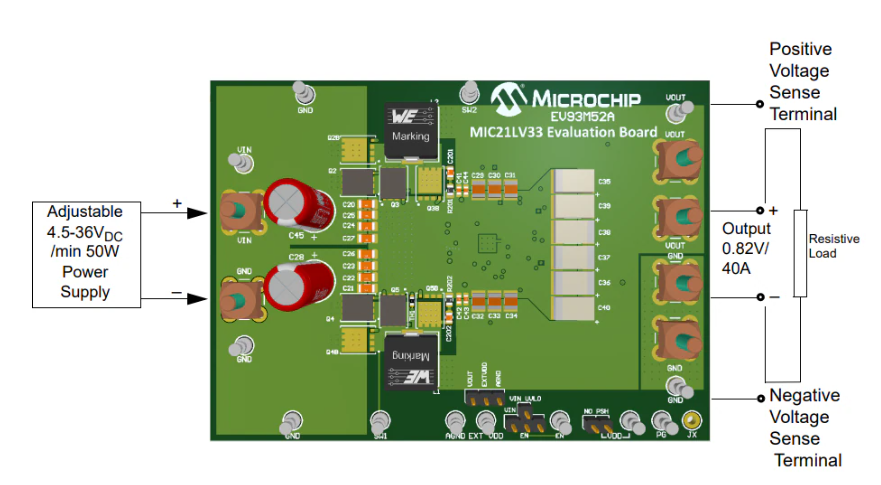

接線圖

?MIC21LV33評估板技術解析與應用指南?

?一、核心器件架構解析?

MIC21LV33作為評估板的核心控制器，采用?36V雙相恒定導通時間（COT）架構?，集成以下關鍵技術特征：

• ?寬輸入范圍?：4.5V至36V，支持工業級電源環境。
• ?自適應導通時間控制?：結合HyperLight Load?技術，可在輕載時自動切換至單相模式，效率提升達40%（實測數據見附錄C圖C-10）。
• ?相位管理?：雙相180°交錯運行，支持動態相位脫落（Phase Shedding），平衡熱分布與效率。

?關鍵參數驗證?：

• 輸出精度±1%（0.6V基準），通過外部反饋電阻網絡實現（R13=56kΩ, R14=300Ω，公式見2.2節Example 2-2）。
• 開關頻率100-800kHz可編程，支持多層陶瓷電容（MLCC）穩定工作（"Any Capacitor? Stable"特性）。

?二、評估板設計亮點?

1. ?電源拓?fù)鋬?yōu)化?

• ?雙相Buck電路?：采用Infineon BSC032NE2LS MOSFET（25V/84A）與0.4μH電感（Würth 744325040），支持40A連續輸出（圖C-2波形驗證）。
• ?動態電流限制?：通過Rds(on)檢測實現（公式見2.1節Example 2-1），ILIM引腳配置112kΩ電阻（R38=95.3kΩ）實現20A/相位限流。

2. ?布局與散熱設計?

• ?4層PCB堆疊?：內層銅箔專用于大電流路徑（附錄A.6-A.9），降低寄生電感。
• ?熱性能測試?：-40°C至+125°C全溫范圍內，輸出電壓漂移<0.5%（圖C-6至C-9曲線）。

?三、典型應用場景與調試建議?

1. ?快速配置步驟?

1. ?輸入電源連接?：4.5-36V直流源接入J1端子（需≥50W功率容量）。
2. ?使能控制?：短接J10跳帽（EN信號激活）。
3. ?輸出電壓設置?：修改RFB(TOP)/RFB(BOT)電阻比（默認0.82V輸出）。

2. ?常見問題排查?

• ?波形振蕩?：檢查CSP/CSN引腳RC網絡（C2-C7=100pF, R2-R5=100Ω）。
• ?效率下降?：驗證相位平衡（圖C-1示波器截圖），檢查MOSFET驅動信號（DH/DL引腳波形）。
