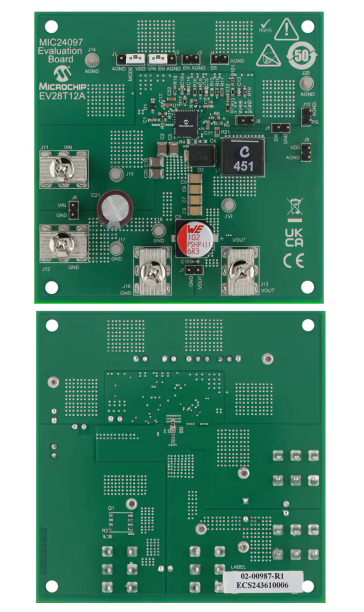

Microchip Technology MIC24097評估板經過完全組裝和測試，用于演示MIC24097的功能。MIC24097轉換器采用出色的自適應導通時間控制架構。該板基于降壓拓?fù)洌?dāng)輸入端配有5V至20V電壓時，可提供1V輸出電壓，最大電流為20A。

數據手冊：*附件：Microchip Technology MIC24097 評估板數據手冊.pdf

Microchip MIC24097評估板針對1V/20A輸出進行了調整和優化。該電源需要至少10A的輸出能力，電壓范圍為5V至20V（最小值為40W）。合適的電阻器或能夠維持輸出電壓和電流的電子負載器件可用作負載。

特性

• 輸入電壓范圍：4.5V至20V（針對12V總線優化）
• 可調輸出范圍：0.6V至12V（也受占空比限制）
• 大電流能力：20A
• 自適應恒定導通時間控制
• 精密輸出電壓調節
• 0.6V內部基準，精度為±1%（-40°C至+105°C范圍內為±0.5%）
• 開關頻率：高達800kHz
• 高壓內部LDO，用于單電源運行
• 支持啟動至預偏置輸出
• 內部補償器
• 精密使能功能
• 使用Mode引腳進行可編程HLL/CCM操作
• 可編程軟啟動時間
• 壓降特性，支持自適應電壓定位 (AVP)，可改善負載瞬態響應
• 斷續模式短路保護和可編程電流限制
• 帶遲滯的熱關斷
• 尺寸緊湊：6mm x 7mm，39引腳QFN封裝
• -40 °C至+125 °C結溫范圍

接線圖

布局

?MIC24097評估板技術解析與應用指南

?一、MIC24097核心特性與評估板設計亮點?

1. ?器件概述?
   MIC24097是一款采用自適應導通時間控制架構的同步降壓轉換器，關鍵參數如下：
   • ?輸入范圍?：4.5V至20V（典型應用12V總線）
   • ?輸出能力?：0.6V~12V可調（±1%精度），最大20A連續電流
   • ?開關頻率?：270kHz~800kHz可編程（默認400kHz）
   • ?封裝與溫度?：39引腳6mm×7mm VQFN，-40°C至+125°C工作范圍
2. ?評估板核心功能?
   • ?優化設計?：針對1V/20A輸出場景優化，支持CCM/DCM模式切換（通過J1跳線配置）
   • ?保護機制?：
     • 基于MOSFET RDS(ON)的電流限制（7周期連續觸發保護）
     • 熱關斷、預偏置啟動支持、短路打嗝保護
   • ?動態響應?：通過DROOP引腳實現自適應電壓定位（AVP），提升負載瞬態性能

二、實測性能與優化建議?

1. ?效率曲線分析?
   • ?12V輸入/1V輸出?：20A負載下效率＞90%（HLL模式）
   • ?溫度影響?：-40°C至85°C效率波動＜5%（見圖C-2~C-4）
2. ?布局與散熱設計?
   • ?PCB層疊?：4層板設計（見附錄A），頂層鋪銅降低SW節點噪聲
   • ?散熱策略?：強制風冷下（200LFM），20A負載時殼溫＜70°C（圖C-5）
3. ?波形驗證?
   • ?輸出紋波?：＜30mV@20A（圖C-7示波器截圖）
   • ?SW節點振鈴?：通過220pF C4電容優化（BOM未貼裝選項）

?三、擴展應用參考?

1. ?多相并聯?：可通過CSP/CSN引腳擴展為大電流方案
2. ?動態調壓?：結合MCU調節RFBT電阻實現實時電壓調整
3. ?故障診斷?：利用PG信號監控電源狀態，觸發系統保護
