一、 項目背景與行業痛點

行業選擇：新能源鋰電池制造
我們選擇新能源鋰電池制造行業作為應用場景。該行業是當前發展最迅速、自動化需求最迫切的領域之一。在鋰電池生產的前道工序中，極片的軋制是至關重要的環節，直接影響到電池的能量密度、一致性和安全性。該環節要求對多臺伺服電機進行高精度的同步控制，以恒定的張力將極片（附著正負極材料的金屬箔）壓延至指定厚度。

項目痛點：

協議壁壘：現代自動化生產線的大腦——西門子S7-1200/1500系列PLC，普遍采用標準的Profinet工業以太網協議進行通信。然而，產線上許多高性價比、性能穩定的伺服驅動器（尤其是一些日系或國產品牌）仍采用傳統的脈沖方向（Pulse/Dir）或?qū)Ｓ玫腃CLK（時鐘與方向）協議。這兩種協議無法直接對話，形成了信息孤島。

系統復雜度高：若強行集成，傳統方案是使用PLC的高速脈沖輸出模塊，但這會大量占用PLC的CPU資源，編程復雜，且脈沖在長距離傳輸時易受干擾，導致控制精度下降。

數據采集困難：傳統的脈沖控制方式無法實時、雙向地傳輸伺服驅動器的內部數據（如實際扭矩、轉速、報警代碼等），不利于進行數據采集和狀態監控，更無法滿足工業4.0背景下對邊緣計算和數據可視化的需求。

二、 解決方案核心：遠創智控YC-PN-CCLK協議網關

為解決上述痛點，我們引入遠創智控的YC-PN-CCLK協議網關。這款工業網關/智能網關是整個系統的“協議翻譯官”。

功能簡介：

協議轉換：作為核心功能，它完美地將PLC側的ProfinetIO設備協議，實時轉換為伺服驅動器側的CCLK脈沖序列輸出。

即插即用：在PLC的TIA Portal硬件組態中，它被識別為一個標準的Profinet設備，支持GSDML文件導入，配置簡單快捷。

高精度同步：網關內部集成了高性能的處理器，能確保脈沖輸出的高頻率和高穩定性，有效避免了傳統脈沖方案的長距離干擾問題。

雙向數據交互：它不僅向伺服發送脈沖指令，還能通過Profinet網絡將伺服的狀態信息（如使能狀態、報警信號等）反饋給PLC，實現了初步的數據采集器功能。

邊緣節點潛力：作為網絡中的一個關鍵邊緣計算網關節點，它為未來更高級的功能（如在網關內集成簡單的運動曲線規劃、數據緩存與預處理）預留了可能。

三、 系統拓?fù)浣Y(jié)構與實施過程

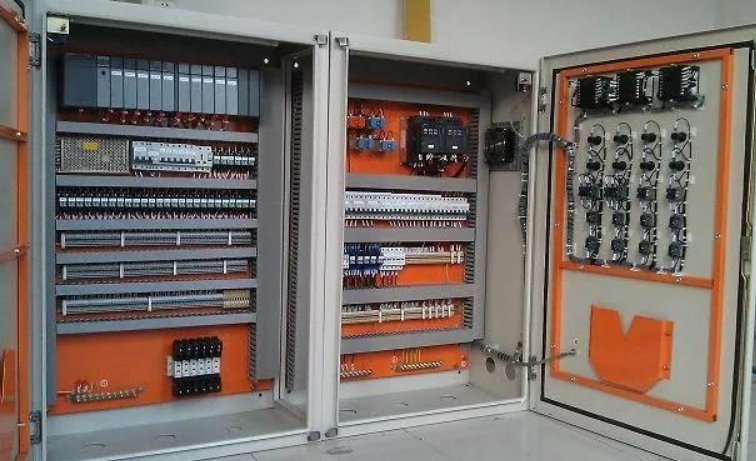

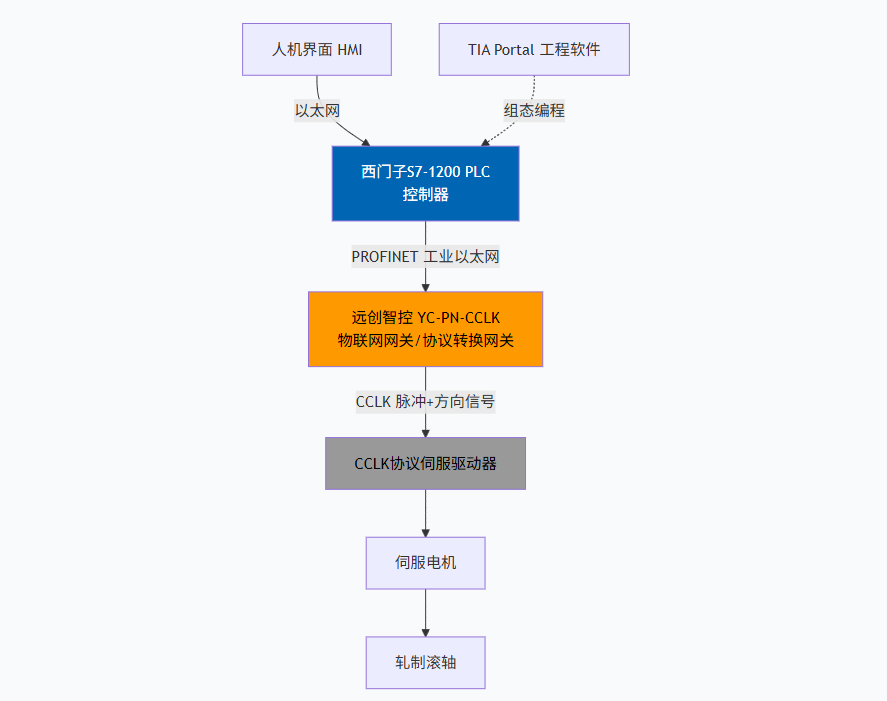

系統結構拓?fù)鋱D：

實施過程

硬件連接：

將西門子S7-1200 PLC的Profinet端口與YC-PN-CCLK網關的PN口通過網線連接。

使用屏蔽雙絞線將網關的CCLK輸出端口與各伺服驅動器的脈沖輸入端口相連。

伺服驅動器按常規方式連接伺服電機和電源。

軟件組態：

在TIA Portal項目中，安裝YC-PN-CCLK網關的GSDML文件。

將網關設備拖拽到Profinet網絡中，并為其分配唯一的設備名稱和IP地址。

網關在硬件組態中通常被映射為一個具有特定輸入/輸出地址的模塊。例如，輸出字節用于控制脈沖頻率和方向，輸入字節用于讀取伺服的就緒和報警狀態。

PLC編程：

編程變得異常簡單。工程師無需處理復雜的脈沖發生器指令，只需像控制一個普通變頻器一樣，向網關映射的輸出地址寫入目標速度值（對應于脈沖頻率），即可控制伺服電機的轉速。

通過讀取網關映射的輸入地址，實時獲取伺服的運行狀態，實現安全聯鎖和故障診斷。

伺服參數設置：在伺服驅動器側，設置其控制模式為“位置（脈沖）模式”，并確保電子齒輪比等參數與系統機械結構相匹配。

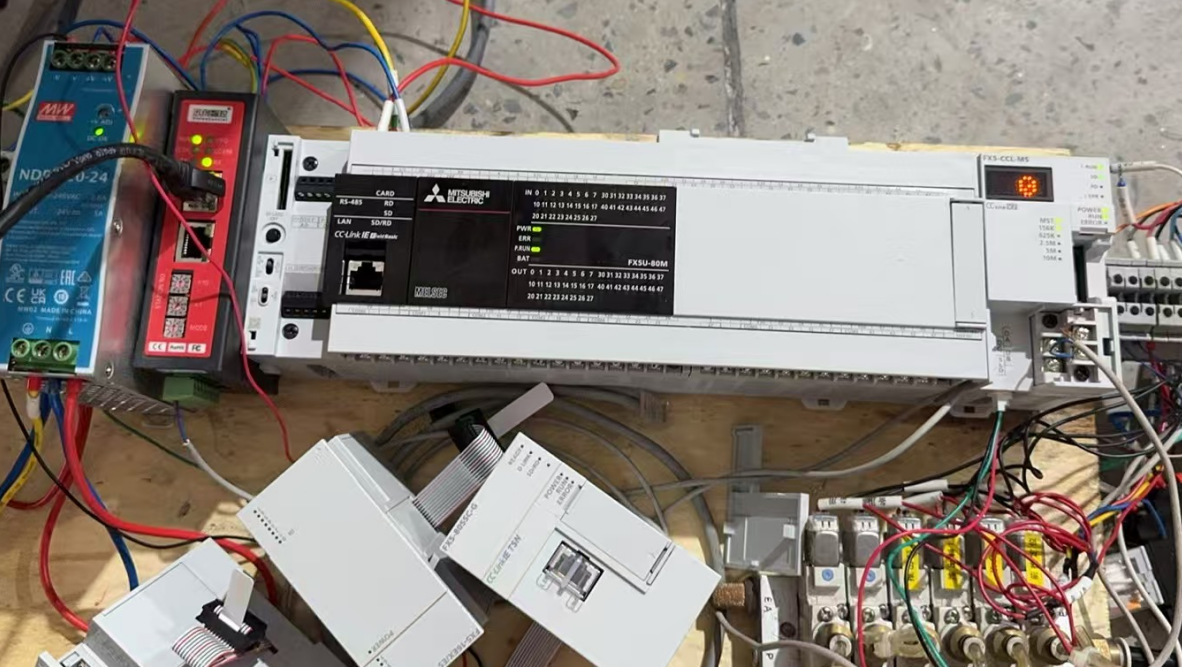

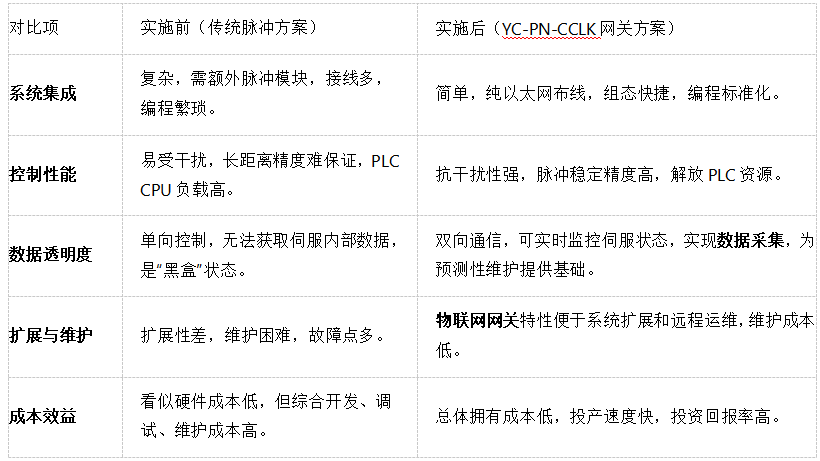

四、 應用效果與實施前后對比

應用效果：
在鋰電池極片軋制產線上，該方案成功實現了多臺伺服電機的高精度、同步速度控制。極片軋制的厚度一致性得到顯著提升，產品優率提高了約3%。同時，由于能夠?qū)崟r(shí)獲取伺服狀態，當出現異常扭矩波動時，系統能提前預警，避免了數十萬元級別的斷帶和輥軸損壞風險。這個智能網關方案，將原本封閉的控制回路打開，為構建數字化車間提供了堅實的數據基礎。

五、 總結與行業展望

遠創智控YC-PN-CCLK這款邊緣計算網關，以其精準的協議轉換能力，成功地彌合了主流PLC網絡與傳統伺服驅動之間的技術鴻溝。它不僅是一個簡單的數據采集器，更是一個賦能傳統設備升級、推動生產線數字化進程的工業網關。

高端包裝機械：要求多軸同步，快速換產。

半導體與電子制造：對定位精度和潔凈環境下的可靠性要求極高。

智能物流分揀：高速、高并發的運動控制。

總結：
在工業互聯網和智能制造的大背景下，打通底層設備數據鏈?zhǔn)堑谝徊剑彩亲铌P(guān)鍵的一步。通過采用類似YC-PN-CCLK這樣的物聯網網關進行協議轉換，企業能夠以最小的改造成本，快速將現有成熟設備融入先進的工業網絡架構中。這不僅解決了眼前的控制難題，更重要的是，它為后續實施大數據分析、數字孿生、預測性維護等高級邊緣計算網關應用鋪平了道路，是傳統制造業邁向“中國智造”進程中一項極具價值的高性價比投資。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
