一、 項目背景與核心痛點

項目背景：

某知名新能源科技公司的鋰電池生產線中，極片涂布與輥壓工序是決定電池能量密度與一致性的核心環節。該產線的主控制系統采用業界領先的西門子S7 1200 PLC（CPU 1214C，作為Profinet主站），負責整個單元的邏輯控制與工藝調度。然而，在精密張力控制、多軸同步輥壓等工位，為追求極高的動態響應，選用了多臺性能卓越的第三方伺服驅動器，該系列伺服原生支持CC Link通信協議。

核心痛點：

1. 協議異構壁壘： 核心控制器（西門子Profinet）與執行層驅動器（CC Link）分屬兩大工業總線陣營，協議互不兼容，無法直接構建統一的控制網絡。

2. 極高的同步性要求： 涂布輥壓過程要求多個伺服軸保持嚴格的同步關系，速度同步偏差需控制在±0.1%以內，位置同步偏差需≤50μs，傳統的脈沖控制或模擬量控制方式難以滿足。

3. 數據交互復雜性： 不僅需要下發速度/轉矩指令，還需實時采集伺服的狀態信息（如實際位置、扭矩、報警代碼等），進行閉環工藝優化，對數據交換的實時性和完整性要求極高。

4. 運維成本高： 若采用額外的運動控制器或更換所有伺服，將導致項目成本激增、系統復雜化，并帶來漫長的調試周期。

二、 解決方案：捷米特 JM-PN-CCLK智能網關的核心作用

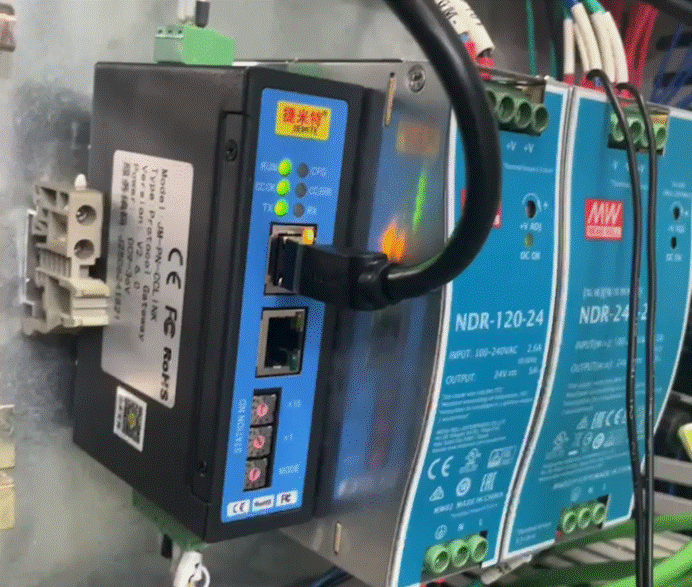

為解決上述痛點，我們引入了捷米特 JM-PN-CCLK協議轉換網關。這款工業網關在此項目中扮演了“神經中樞”的角色，是實現異構網絡融合的關鍵。

網關功能簡介：

角色定位： 網關在Profinet網絡中作為從站，在CC Link網絡中作為主站。

核心功能： 實現Profienet與CC Link兩種協議的雙向、高速、透明轉換。

關鍵特性：

作為一款邊緣計算網關，它具備一定的數據處理能力，可對伺服數據進行預處理，減輕PLC負載。

內置數據采集器功能，能完整映射所有伺服的參數和狀態數據。

強大的物聯網網關屬性，為未來數據上云、實現預測性維護提供了可能。

三、 系統拓?fù)渑c實施過程

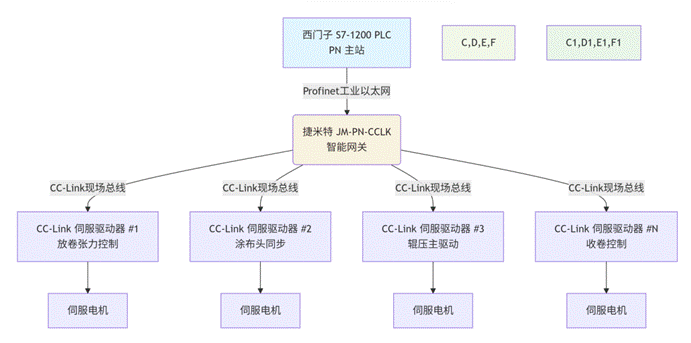

系統結構拓?fù)鋱D：

實施過程：

1. 網關配置：

使用捷米特專用配置軟件，設置網關的CC Link主站參數（如傳輸速度10Mbps，站號分配等）。

將各伺服驅動器的站號、數據容量（如RWr、RWw的字節數）在網關的CC Link網絡配置中進行組態，建立完整的網絡掃描列表。

2. PLC組態：

在西門子TIA Portal工程軟件中，安裝并導入 JM-PN-CCLK網關的GSDML文件。

將網關作為標準Profinet設備添加到PLC的Profinet網絡，并根據CC Link側的配置，在網關模塊的屬性中定義好輸入/輸出數據的長度（例如，64字節輸入/64字節輸出），這些數據區將自動映射到PLC的I/O地址區。

3. 數據映射與編程：

在PLC程序中，規劃好輸出區（Q區）用于向所有伺服發送控制字和指令值；輸入?yún)^(qū)（I區）用于接收所有伺服的狀態字和實際值。

通過編程，將具體的控制指令（如目標速度、目標轉矩）寫入到對應的輸出字，并解析從輸入字讀取的伺服實際位置、扭矩及報警信息。

4. 伺服參數設置與調試：

按照CC Link網絡要求設置各伺服驅動器的站號、通信速率等參數。

進行網絡連通測試，通過TIA Portal的監控表和網關的診斷功能，確保所有伺服節點通信正常。

最后進行伺服的自整定和系統聯動調試，優化同步控制參數。

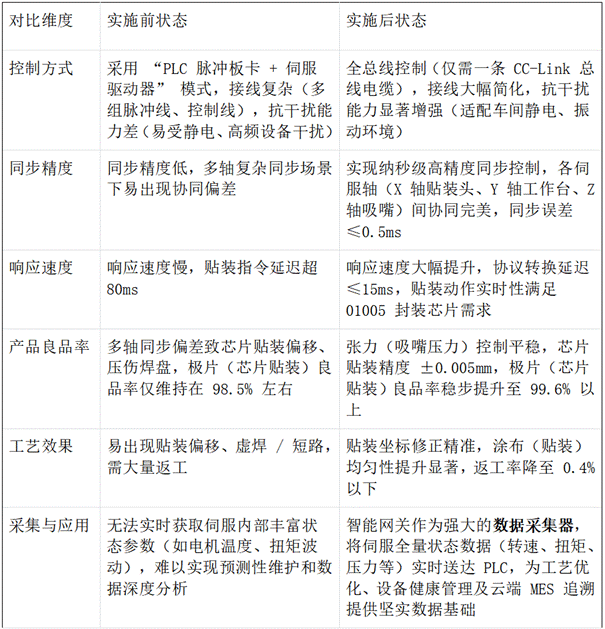

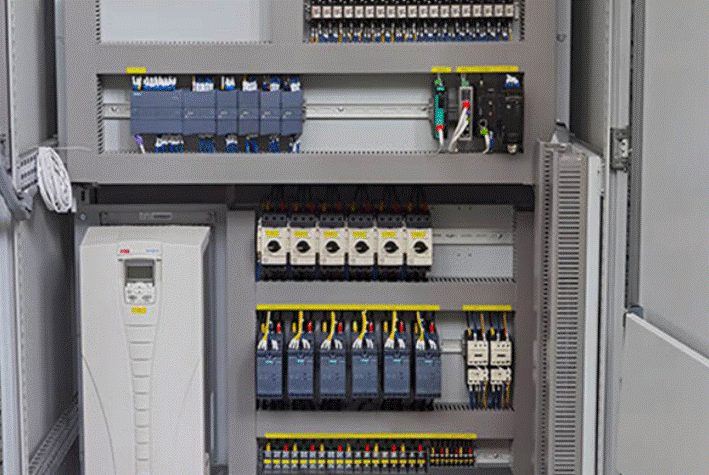

四、 應用效果與實施前后對比

五、總結：

在工業互聯網時代，打破協議壁壘，實現數據暢通無阻是邁向智能制造的必由之路。通過捷米特 JM-PN-CCLK這類高性能工業網關，我們成功地將西門子PLC在邏輯控制與工藝管理方面的優勢，與CC Link伺服在精密運動控制方面的特長完美融合。這一方案不僅以最小的代價解決了現實痛點，更通過邊緣計算網關的能力，為產線的持續優化與智能化升級打開了新的空間。它有力地證明了，選擇合適的協議轉換智能網關，是企業應對設備異構挑戰、提升核心競爭力、贏得未來的戰略性投資。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
