一、項目痛點：感知層與控制層的數據斷點

某大型電商倉儲物流中心部署了數十臺AGV小車，用于實現“貨到人”的揀選作業。該系統的核心控制器采用了高性能的以太網PLC（如西門子S7-1500），負責AGV的路徑規劃、任務調度和交通管理。為了實現高精度導航，每臺AGV均配備了先進的激光導航傳感器，用于實時掃描周圍環境，獲取自身的精確坐標與航向角。

項目面臨的核心痛點如下：

1. 協議不匹配：核心PLC基于標準的工業以太網（如Profinet）進行高速數據交換，而絕大多數高性價比的激光導航傳感器通常采用傳統的串行通訊協議，如Modbus RTU。兩者在物理接口和通訊協議上均無法直接對話。

2. 數據實時性要求高：AGV的導航與控制是閉環過程，激光傳感器提供的定位數據需要以極低的延遲（通常在幾十毫秒內）送達主控制器，任何延遲或數據丟失都可能導致AGV偏離路徑、抖動甚至碰撞。

3. 系統集成復雜度高：若為每個傳感器定制特殊的通訊模塊或更改PLC型號，將導致成本激增、系統復雜化，并大大延長項目實施周期。

4. 運維與診斷困難：沒有統一的數據采集器，傳感器狀態無法被上層系統有效監控，一旦出現導航偏差，排查故障源（是傳感器問題還是通訊問題？）非常困難。

二、解決方案：捷米特JM-PN-RTU協議轉換網關

面對上述挑戰，我們引入了捷米特JM-PN-RTU協議轉換網關。這款設備是專門為破解此類“新舊協議共存”局面而設計的智能網關。

網關功能簡介：

雙向協議轉換：作為Modbus RTU與工業以太網（如Profinet）之間的“協議翻譯官”。網關在硬件上提供RS485/RS232串口和工業以太網口，在軟件層面實現Modbus RTU數據幀與Profinet IO數據幀的雙向、透明轉換。

角色定義清晰：在Profinet網絡中，網關作為智能從站，被主站PLC識別并分配IO模塊；在Modbus網絡中，網關作為主站，主動輪詢連接其下的激光傳感器（從站）。

靈活的數據映射：用戶可通過便捷的配置軟件，將激光傳感器內部的各個寄存器地址（如坐標值、狀態字、信號強度等）一一映射到PLC的輸入/輸出映像區。PLC程序員無需理解Modbus協議細節，像操作本地IO一樣訪問傳感器數據。

邊緣預處理能力：作為一款邊緣計算網關，它可以執行初步的數據處理，如數據有效性校驗、單位換算、超限報警生成等，減輕主PLC的運算負擔，提升系統響應速度。

三、實施過程與清晰的系統拓撲

實施過程邏輯清晰，主要分為硬件連接、網絡組態與數據映射三個步驟。

1.硬件連接與拓撲重構

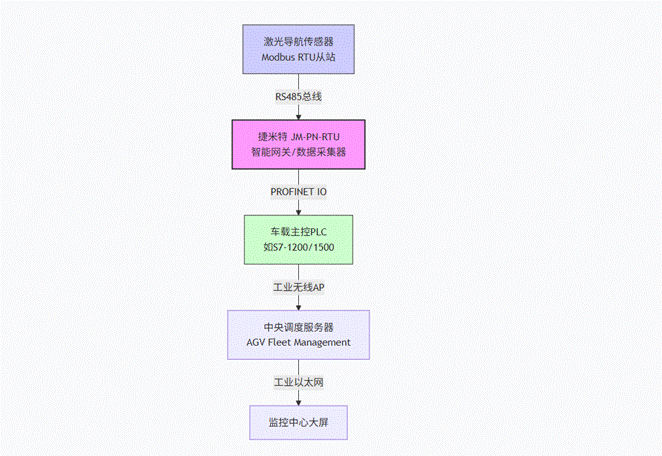

新的AGV車載控制系統拓撲結構變得統一且高效：

在這個拓撲中，捷米特JM-PN-RTU網關成為了AGV車載控制系統內部的“通訊樞紐”，它完美地銜接了感知層（傳感器）和控制層（PLC），確保了數據流的順暢無阻。

2.軟件配置

PLC側配置：在TIA Portal等編程軟件中，導入捷米特提供的GSDML文件。將JM-PN-RTU網關添加為Profinet IO設備，并根據傳感器數據量，為其分配一個足夠大小的輸入模塊（用于接收傳感器數據）和一個輸出模塊（用于向傳感器發送指令，如重啟）。

網關側配置：使用捷米特專用的配置軟件。

網絡設置：設置網關在Profinet網絡中的設備名稱和IP地址，與PLC配置保持一致。

串口參數設置：設置與激光傳感器相匹配的串口參數（波特率、數據位、停止位、校驗位）。

數據映射表配置：這是核心步驟。建立Modbus寄存器地址與Profinet IO地址的映射關系。例如：

將傳感器的“X坐標”寄存器（如HoldReg 40001）映射到PLC的輸入字節IB0-IB3（一個32位浮點數）。

將傳感器的“Y坐標”寄存器（HoldReg 40003）映射到IB4-IB7。

將傳感器的“狀態字”寄存器（HoldReg 40005）映射到IB8-IB9。

將PLC的輸出字節QB0（一個8位命令）映射到傳感器的“控制命令”寄存器（Coil 00001）。

配置完成后，將配置表下載到網關，重啟系統。主控PLC即可實時、無縫地讀取到激光傳感器的精準定位數據。

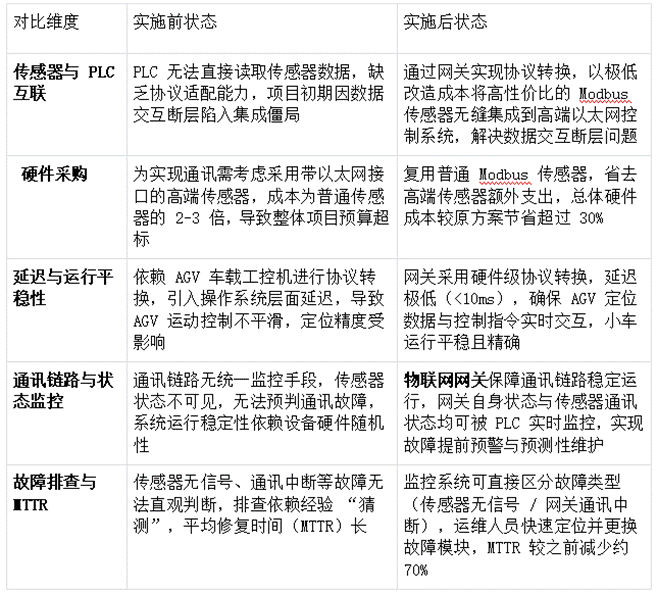

應用效果與實施前后對比

五、行業推廣與前景展望

捷米特JM-PN-RTU網關所代表的工業網關 解決方案，其應用潛力遠不止于智能倉儲AGV。在任何需要將傳統串口設備融入現代工業物聯網體系的場景中，它都能發揮關鍵作用。以下是我們重點推薦的幾個主流、快速且前景廣闊的行業：

1. 新能源鋰電池生產：生產線上的大量溫濕度傳感器、電壓內阻檢測儀、條碼閱讀器等均采用Modbus協議，需要通過數據采集器 統一接入基于以太網的PLC/MES系統，實現全流程數據追溯。

2. 智能工廠與產線自動化：在老線改造或設備升級中，大量的機床、機械手、測量儀器仍使用Modbus。通過智能網關 將其數據接入工業物聯網平臺，是實現數字化車間和“黑燈工廠”的第一步。

3. 智慧城市與樓宇自控：城市中的智能水電表、環境監測傳感器、消防報警設備等，普遍采用Modbus。通過邊緣計算網關 在本地進行數據匯聚和初步分析后上傳至云平臺，是構建城市數字孿生的基礎。

六、總結

在工業4.0和“中國制造2025”的戰略指引下，數據的無障礙流動是智能制造的基石。本項目成功實踐證明，捷米特JM-PN-RTU這類專業的工業網關，已經超越了簡單的協議轉換功能。它是一個集成了數據采集器、邊緣計算網關 和物聯網網關 能力的智能網關。

它以其高度的可靠性、實時性和靈活性，為AGV系統乃至整個工業自動化領域解決了最令人頭疼的“最后一公里”通訊問題。它巧妙地將“舊世界”的串行設備融入了“新世界”的工業以太網架構，保護了現有投資，加速了系統集成。隨著物聯網技術在千行百業的深度融合，這種能夠快速部署、賦能萬物互聯的智能網關，必將成為連接物理世界與數字世界的核心橋梁，為各行各業的數字化轉型注入強勁動力。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
