傾佳電子D類音頻放大器架構、技術趨勢及碳化硅MOSFET應用價值深度解析

楊茜 ? 來源:jf_33411244 ? 作者:jf_33411244 ? 2025-10-02 15:31 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

效率與保真度的融合:傾佳電子D類音頻放大器架構、技術趨勢及碳化硅MOSFET應用價值深度解析

wKgZO2jpuSyAXaqMAAYmCrHk3TY690.pngwKgZO2jYhgWAUotEAAMItGugY5s876.pngwKgZO2jYhgWAGOKQAAQKgRGWKqg838.pngwKgZO2jpuWOABV-rAAM3W9jyDiE572.pngwKgZO2jYg_-AJLB8AAJ88XYV5jc265.pngwKgZO2jYhgWAGOKQAAQKgRGWKqg838.png

傾佳電子(Changer Tech)是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,并提供包括IGBT、SiC MOSFET、GaN等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

1. 引言

D類放大技術的崛起


D類放大器以其無與倫比的理論效率(接近100%)在音頻放大領域占據了主導地位,與A類、B類和AB類等傳統線性放大器相比,其優勢顯而易見 。這種高效率直接轉化為顯著的系統級優勢:它大幅減少了熱量產生,從而縮小甚至完全取消了笨重的散熱器;它實現了更高的功率密度,使得設備更加緊湊輕便;同時,在便攜式應用中,它極大地延長了電池續航時間 。受消費電子產品、汽車信息娛樂系統以及物聯網IoT)設備需求的強勁驅動,D類放大器市場正在經歷快速增長 。

歷史權衡:效率與保真度

然而,D類技術的發展并非一帆風順。其核心的歷史挑戰在于效率與音頻保真度之間的權衡。傳統設計雖然高效,但由于其所依賴的硅(Si)基金屬氧化物半導體場效應晶體管(MOSFET)的非理想開關特性,導致其性能受到諸多限制。這些限制主要表現為較高的總諧波失真加噪聲(THD+N)、嚴峻的電磁干擾(EMI)問題,以及對昂貴且可能引入額外失真的輸出濾波器的依賴 。因此,早期的D類放大器常被局限于對音質要求不高的應用場景,例如低音炮 。

論點:寬禁帶半導體的拐點

傾佳電子的核心論點是:以碳化硅(SiC)MOSFET為代表的寬禁帶(WBG)半導體的出現,標志著D類放大器技術發展的一個關鍵拐點。這些先進的功率器件憑借其近乎理想的開關特性,正在從根本上解決長期以來困擾D類放大器的效率與保真度之間的矛盾。傾佳電子將論證,SiC MOSFET不僅是對現有技術的增量改進,更是一種賦能技術,它將D類放大器推向了真正的高端、發燒級音頻性能領域——一個歷史上由低效的線性放大器所主導的領域 。

2. D類放大器的核心拓?fù)渑c工作原理

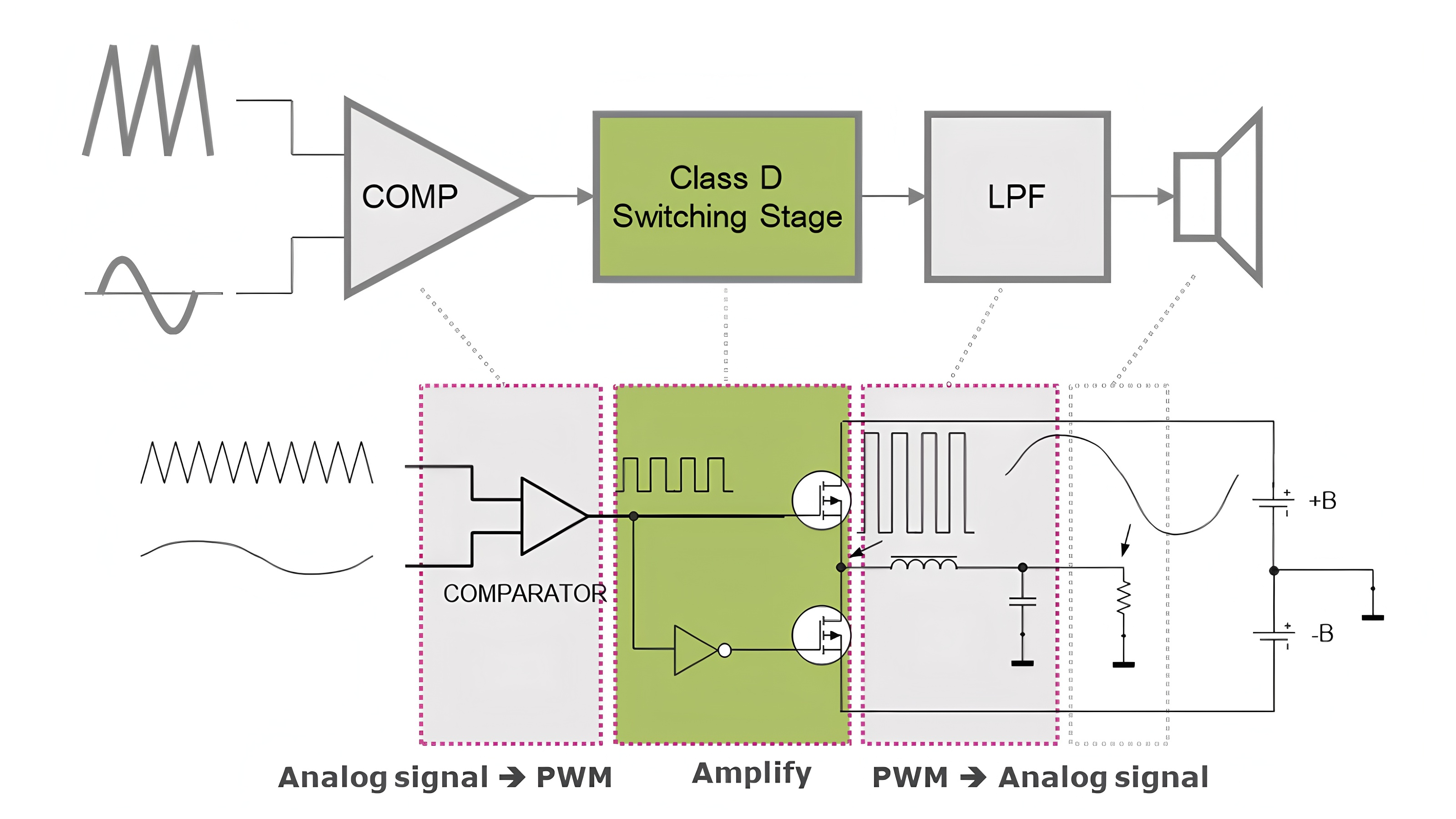

模擬到脈沖:脈寬調制(PWM)引擎

D類放大器的基本工作原理是將低頻的模擬音頻信號轉換為一系列高頻脈沖,這些脈沖的占空比與音頻信號的瞬時幅度成正比 。實現這一轉換的核心是脈寬調制(PWM)。在最基礎的拓?fù)渲?,輸入音頻信號與一個由內部振蕩器產生的高頻三角波或鋸齒波進行比較,從而生成PWM信號 。為了從這個高頻脈沖序列中恢復出被放大的音頻波形,放大器的輸出必須通過一個低通濾波器。這個LC濾波器扮演著無源積分器的角色,其輸出即為方波的平均值,從而重建音頻信號 。

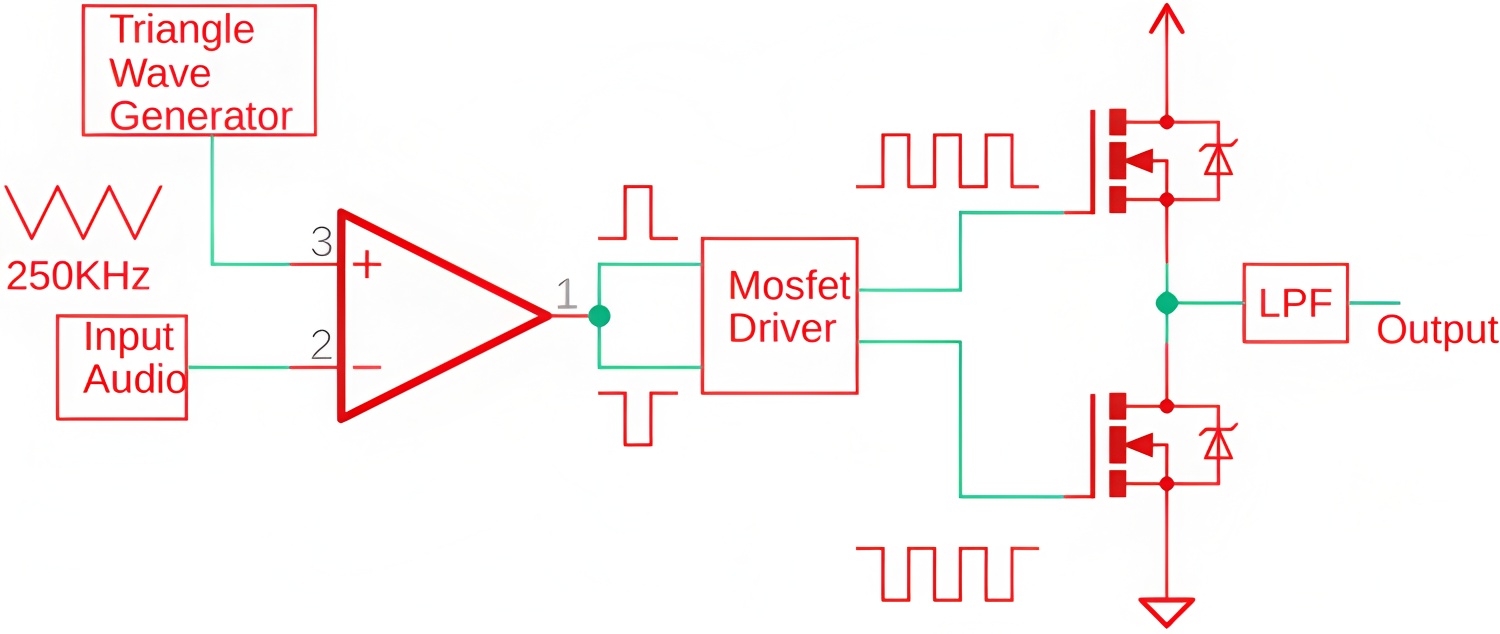

半橋拓?fù)洌汉啙?、高效與設計考量


架構與操作:半橋拓?fù)浣Y(jié)構簡單,由兩個開關(一個高邊和一個低邊MOSFET)組成,驅動負載的一端 。其輸出在正電源軌(

VDD?)和負電源軌(或地)之間切換,在空閑狀態(無信號輸入)時,產生一個直流偏置約為VDD?/2的PWM信號 。

優缺點分析:半橋拓?fù)涞闹饕獌?yōu)點是簡潔、元器件數量少,并且由于開關元件較少,在高功率應用中可能因總損耗較低而具有更高的效率 。然而,其缺點也同樣突出:在單電源系統中,必須使用一個隔直電容來阻止直流電流流過揚聲器,這不僅顯著增加了成本和電路板空間,還可能劣化低頻音頻性能 。此外,該拓?fù)鋵﹄娫丛肼曒^為敏感,并且容易出現“總線泵效應”,即無功能量從電抗性負載被推回至電源軌 。

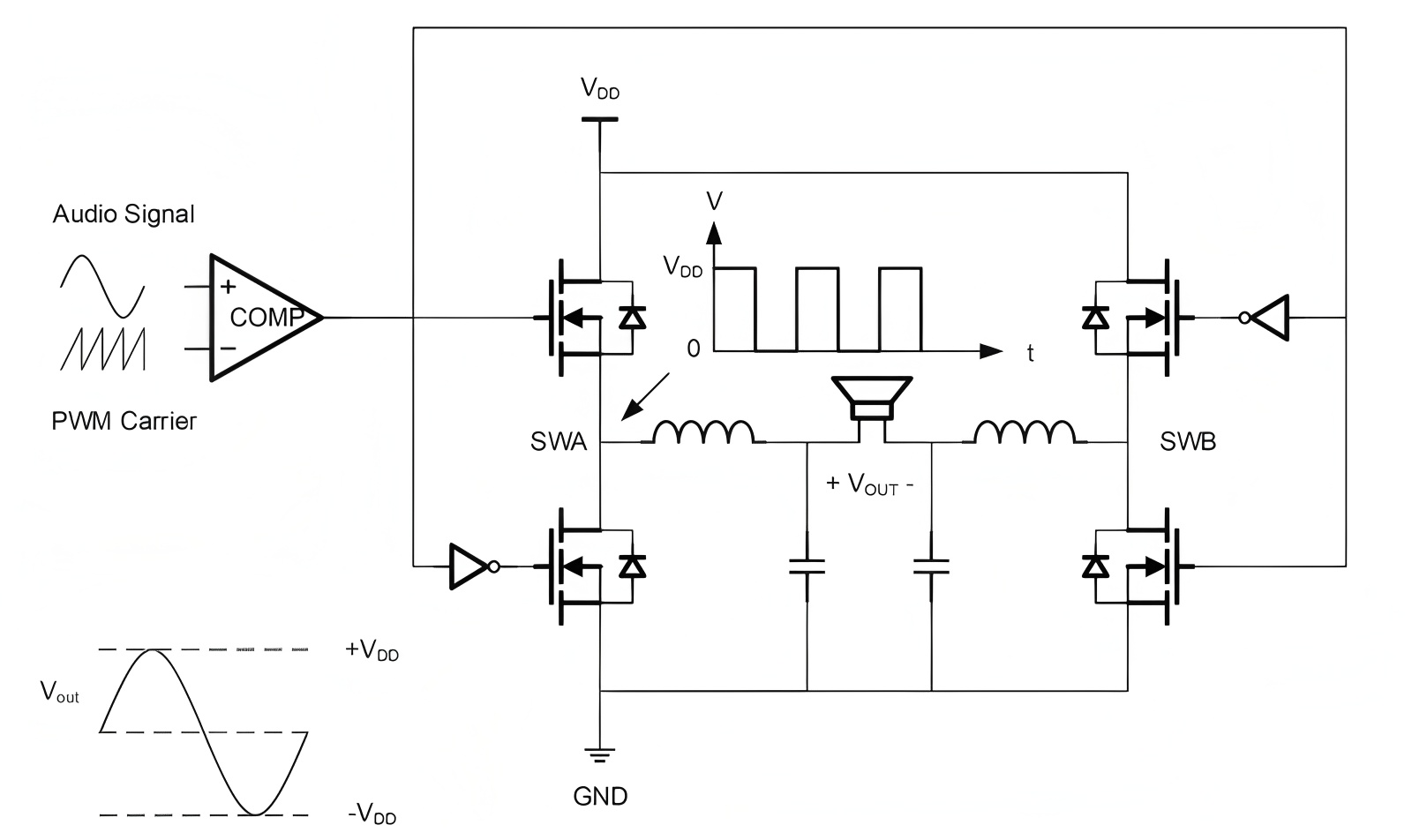

全橋(BTL)拓?fù)洌弘p倍擺幅實現更高功率與性能

架構與操作:全橋或橋接式負載(BTL)拓?fù)洳捎脙蓚€半橋級來差分驅動負載 。兩個輸出端產生互補的PWM信號,使得負載兩端的差分電壓擺幅在相同電源電壓下有效地加倍 。

優缺點分析

優點

更高功率:理論上,在相同的電源電壓和負載阻抗下,BTL拓?fù)淇商峁┌霕蛲負渌谋兜妮敵龉β剩≒∝V2) 。

無需隔直電容:共模直流偏置在差分負載上被抵消,因此無需使用大體積、高成本的輸出電容 。

優異的電源抑制比(PSRR):電源軌上的噪聲和紋波作為共模信號出現在兩個輸出端,并被差分負載大部分抑制,從而獲得更純凈的音頻輸出,并降低了對電源濾波的要求 。

消除總線泵效應:當一個半橋提供電流時,另一個半橋吸收電流,有效抵消了總線泵效應 。

缺點:需要雙倍數量的MOSFET,這會增加成本和總的導通/開關損耗,導致整體效率略低于半橋拓?fù)?,尤其是在極高功率水平下 。其控制和反饋環路也可能更為復雜 。


對比分析:功率密度、效率、電源抑制與應用適用性

雖然BTL拓?fù)涞乃谋豆β蕽摿κ瞧渥钜俗⒛康奶匦?,但從系統設計的角度看,其更深遠的優勢在于系統集成度和噪聲抗擾性。取消龐大的隔直電容對于緊湊型設計至關重要 。同時,BTL固有的高PSRR特性簡化了整個電源設計,即使放大器級本身更復雜,也可能降低系統級的總成本和復雜性 。這些因素使得BTL成為大多數現代單電源消費電子和汽車應用的首選架構。半橋拓?fù)鋭t在已有雙極性電源的應用,或在極端功率(數百瓦以上)設計中將絕對效率作為唯一優先級的場景下,仍具價值 。

表 1: 半橋與全橋(BTL)拓?fù)鋵Ρ确治?/strong>

特性 半橋 全橋 (BTL)
結構 單個半橋輸出級 兩個半橋輸出級
輸出驅動 單端 差分
電壓擺幅 VDD? 2×VDD?
最大功率潛力 Pmax? 4×Pmax?
隔直電容 (單電源) 必需 無需
電源抑制比 (PSRR) 較差 優異
總線泵效應 存在 基本消除
元器件數量 (MOSFETs) 2 4
相對效率 略高 略低
典型應用 已有雙極性電源的系統,極高功率應用 單電源系統,消費電子,汽車音響

導出到 Google 表格

3. D類放大器的關鍵性能指標與技術演進

超越90%:效率最大化及其影響

D類放大器的效率優勢是其核心競爭力,在峰值輸出時典型效率超過90%,遠高于AB類的約78.5%和A類的低于25% 。更重要的是,在符合實際聽音習慣的中等功率水平下,線性放大器的效率會急劇下降,而D類放大器仍能保持較高效率,其優勢更為凸顯 。這一特性直接帶來了系統設計的變革:更少的熱量產生、更小或無需散熱器、更高的功率密度以及在便攜設備中更長的電池續航 。

追求純凈:解構總諧波失真加噪聲(THD+N)

THD+N是衡量音頻保真度的首要指標,它量化了放大器為原始信號引入的非期望諧波及噪聲的總量 。THD+N值越低,音質越純凈,發燒級音響的目標通常低于0.05% 。在D類放大器中,失真的主要來源包括:MOSFET的非理想開關行為、為防止上下管直通而必須設置的死區時間、電源紋波以及輸出濾波器的非線性 。由于D類放大器輸出端存在高頻開關信號,精確測量THD+N具有挑戰性,需要在測量儀器(如Audio Precision分析儀)前端進行適當?shù)牡屯V波,并明確指定測量帶寬(如22kHz或80kHz),否則結果可能失真 。

“無濾波器”革命

傳統D類放大器對外部LC濾波器的依賴增加了系統成本和體積?,F(xiàn)代“無濾波器”設計巧妙地利用了揚聲器自身的電感特性和人耳對高頻不敏感的聽覺心理,將揚聲器本身作為一種天然的低通濾波器來重構音頻信號 。這種方法的主要挑戰是揚聲器線纜可能像天線一樣輻射EMI。為解決此問題,先進的D類放大器采用了擴頻調制技術。通過對開關頻率進行抖動或隨機化處理,將開關能量分散到更寬的頻帶上,從而降低了EMI的峰值,有效抑制了輻射 。

反饋的關鍵作用

現代高性能D類放大器的卓越表現,很大程度上歸功于復雜的閉環控制系統,而非僅僅是功率開關級本身。早期的D類放大器多為簡單的開環PWM調制器,其性能直接受限于MOSFET的開關特性和電源質量 。技術的巨大飛躍來自于控制理論的應用,特別是閉環反饋。通過將輸出信號的一部分反饋回輸入端,放大器能夠?qū)崟r(shí)檢測并主動校正誤差。這種機制帶來了多重好處:

降低失真(THD):有效校正調制和輸出級的非線性 。

改善PSRR:抑制來自電源的噪聲和紋波,這是開環設計幾乎不具備的能力 。

增強穩定性:即使在負載和供電電壓變化時,也能提供更一致和可預測的輸出 。

因此,可以將現代D類放大器視為一個高功率的閉環控制系統。功率器件的選擇(如SiC)之所以至關重要,是因?yàn)樗峁┝艘粋€更接近理想的開關特性作為起點,從而極大地減輕了控制環路的負擔,使其能夠更輕松地實現更高的最終性能。

4. 寬禁帶革命:重新定義功率開關的極限

硅(Si)在功率轉換中的根本局限

硅基MOSFET在過去幾十年中一直是功率電子的核心,但其物理特性在高頻、高壓應用中逐漸暴露出瓶頸。主要問題包括:隨著耐壓等級和溫度的升高,其導通電阻(RDS(on)?)會顯著增加;較大的柵極和輸出電容(Ciss?,Coss?)導致開關損耗增加;尤為關鍵的是,其固有的體二極管性能不佳,存在嚴重的反向恢復問題,產生較大的反向恢復電荷(Qrr?) 。在D類放大器的橋式拓?fù)渲?,這個Q_{rr}是開關損耗和高頻振鈴(EMI)的主要來源之一。

碳化硅(SiC)MOSFET:范式轉移

wKgZO2ixr9KAB_fEAAtEeYZcyJI764.pngwKgZPGixr72AD4gAABEzy41TdGw074.pngwKgZPGixr76AclXZABc74ZEXKeQ706.png

SiC作為一種寬禁帶半導體材料,其物理特性遠超硅。它擁有更寬的禁帶寬度、約10倍于硅的擊穿電場強度和約3倍的熱導率 。這些優越的材料特性轉化為器件層面的革命性優勢: 在相同的耐壓等級和芯片尺寸下,具有更低的RDS(on)?,從而降低導通損耗 。

可在更高溫度下(高達175°C甚至更高)可靠工作,且$R_{DS(on)}$隨溫度升高增幅遠小于硅,確保了重載下的性能穩定性 。

由于更低的寄生電容和柵極電荷,開關速度更快 。

體二極管性能得到極大改善,反向恢復電荷Q_{rr}顯著降低,這對于D類放大器的橋式拓?fù)涫侵陵P(guān)重要的優勢 。

戰略比較:SiC高端音頻領域的定位

SiC和GaN雖然同為寬禁帶半導體,但在高端音頻應用中的定位有所不同。SiC是高功率音頻的務實進化選擇。SiC MOSFET通常提供更高的耐壓等級(>1200V),且在熱管理和堅固性方面被認為更具優勢,使其成為現有大功率D類設計中替代Si IGBT或高壓MOSFET的直接、低風險方案 。它能立即帶來顯著的效率和性能提升。因此,SiC是升級大功率系統的首選。

表 2: Si、SiC與GaN半導體的關鍵物理與電氣特性對比

屬性 硅 (Si) 碳化硅 (SiC) 氮化鎵 (GaN)
禁帶寬度 (eV) 1.12 ~3.26 ~3.4
擊穿電場 (MV/cm) ~0.3 ~3.0 ~3.3
熱導率 (W/cm-K) 1.5 ~4.5 ~1.3
電子飽和漂移速率 (107 cm/s) 1.0 2.0 2.7
在功率電子中的關鍵優勢 成本低,工藝成熟 高壓,高溫,高效率 極高頻,高效率,零Qrr?


5. 深度分析:SiC MOSFET在D類放大器中的應用價值

開關速度對音質的直接影響


SiC MOSFET的快速開關特性直接轉化為音質的提升。更快的上升/下降時間允許設計者采用更短、更精確的死區時間。過長的死區時間是D類放大器中一個主要的非線性失真源,會顯著增加THD 。通過優化死區時間,SiC器件直接降低了放大器的開環失真。此外,由于SiC體二極管的Q_{rr}極低,開關波形更為純凈,振鈴更小,這意味著發送到輸出濾波器的PWM信號質量更高,最終重構的音頻信號也更保真 。

損耗分析:量化SiC帶來的效率提升

導通損耗(Pcond?):導通損耗由公式$P_{cond} = I_{RMS}^2 times R_{DS(on)}決定。與同耐壓等級的SiMOSFET相比,SiC的R_{DS(on)}更低,直接降低了這部分損耗[22,28]。更重要的是,SiC的R_{DS(on)}具有出色的溫度穩定性(隨溫度升高增幅?。行П苊饬薙i MOSFET在重載下可能出現的效率下降甚至熱失控問題 。

開關損耗(Psw?):開關損耗與開關能量(Eon?,Eoff?)和開關頻率(fsw?)成正比。SiC器件憑借其更低的柵極電荷(QG?)、輸出電容(Coss?)以及大幅降低的反向恢復電荷(Qrr?),顯著減小了開關總能量。這使得放大器可以在相同頻率下實現更高效率,或者在相同損耗水平下將工作頻率提升至更高水平 。

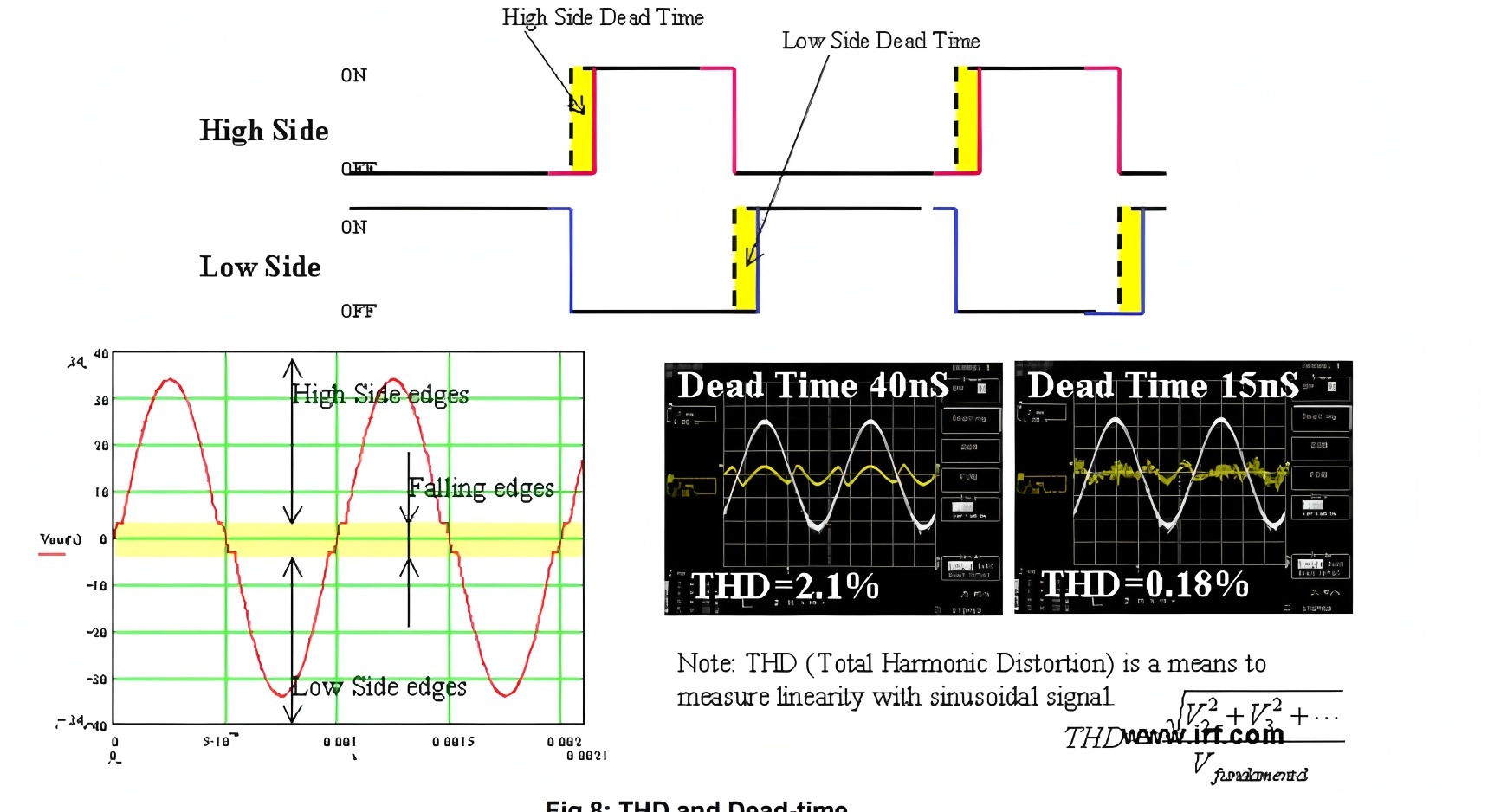

提升音頻保真度(THD+N)

SiC對音質的根本性貢獻在于它減輕了反饋環路的“校正負擔”。一個理想的D類放大器開關是完美的,沒有開環失真。然而,實際的硅基放大器由于開關速度慢、死區時間長和嚴重的反向恢復效應,存在顯著的開環失真 。高性能設計嚴重依賴高增益、寬帶寬的反饋環路來糾正這些固有缺陷 。但是,反饋環路自身也存在穩定性、增益帶寬積等限制。SiC MOSFET提供了一個在本質上更潔凈、更快速、更線性的開關波形,其行為更接近“理想開關”,從而大幅降低了初始的開環失真 。這意味著反饋環路需要校正的誤差更小。一個負擔更輕的反饋環路可以被設計得更穩定,并且由于其是在一個更好的基礎上進行校正,最終能夠?qū)崿F(xiàn)更低的THD+N。

系統級優勢

功率密度:總損耗的降低意味著發熱減少,這使得散熱器可以大幅縮小甚至完全取消,從而顯著提升功率密度(每立方英寸的瓦數) 。

簡化熱設計:SiC的高熱導率和耐高溫特性簡化了整個熱管理系統,提高了系統可靠性并降低了成本 。

成本-性能軌跡:盡管SiC MOSFET的單顆成本高于同類Si器件,但在系統層面,這些成本常常被節省的散熱器、因工作頻率提高而縮小的無源濾波器元件以及更小的電源等所抵消 。市場分析表明,受電動汽車等大規模應用的推動,SiC正向更大尺寸的晶圓(如200mm)過渡,規模經濟效應使其成本持續下降,競爭力日益增強 。

6. 高性能SiC D類放大器的設計與實現

wKgZPGjPsFyAWfNBADBOZydP7z4946.pngwKgZO2jPsFuAPwYAACI8XAqpM2A640.pngwKgZO2jPsF6AWd0uAEXjgMSA1gI941.png

元器件選型與分析:以基本半導體產品為例

理論必須與實踐相結合。以下表格基于基本半導體(BASiC Semiconductor)的產品數據手冊,展示了如何根據具體的設計目標選擇合適的SiC MOSFET。

表 3: 用于D類放大器應用的基本半導體SiC MOSFET性能矩陣

型號 拓?fù)浣Y(jié)構 VDSS? (V) ID? @ 80/100°C (A) RDS(on)? @ 25°C (mΩ) RDS(on)? @ 175°C (mΩ) QG? (nC) Rth(j?c)? (K/W) 目標功率等級
BMF240R12E2G3 半橋模塊 1200 240 5.5 10.0 492 0.09 > 500 W
BMF008MR12E2G3 半橋模塊 1200 160 8.1 13.5 401 0.13 300 W - 500 W
BMF011MR12E1G3 半橋模塊 1200 120 13.0 21.0 246 0.21 200 W - 350 W
B3M013C120Z 分立器件 1200 127 13.5 23.0 225 0.20 150 W - 250 W
B3M020120ZL 分立器件 1200 90 20.0 37.0 168 0.25 100 W - 200 W
B3M010C075Z 分立器件 750 169 10.0 12.5 220 0.20 150 W - 250 W
B3M040065Z 分立器件 650 47 40.0 55.0 60 0.60 < 100 W

通過分析上表,設計工程師可以做出明智選擇。例如,對于追求極致功率的(>500W)BTL放大器,具有極低RDS(on)?(5.5 mΩ)和高電流能力(240A)的BMF240R12E2G3半橋模塊是理想選擇 。而對于高保真立體聲放大器(150-250W級別),分立器件如B3M013C120Z則提供了優異的性能和設計靈活性 。

柵極驅動的必要性

驅動SiC MOSFET比驅動Si MOSFET更具挑戰性,這源于其極快的開關速度和特定的柵極電壓要求——通常需要一個負的關斷電壓(VGS(off)?)來確保在高速dV/dt瞬變期間不會被誤觸發導通 。因此,必須使用專用的高性能隔離柵極驅動器?;景雽?dǎo)體的BTD5452R和BTD5350x系列驅動器為此類應用提供了理想的解決方案 。其關鍵特性包括:

高峰值電流能力:例如BTD5452R提供5A拉電流和9A灌電流,以快速充放柵極電容,實現高速開關 。

電氣隔離:高達5700Vrms的隔離電壓,為橋式拓?fù)涮峁┝税踩U虾驮肼暩綦x 。

集成保護功能:集成了退飽和(DESAT)檢測以實現短路保護,以及有源米勒鉗位功能以防止寄生導通 。

精確的時序控制:極低的傳播延遲和延遲失配,確保了對死區時間的精確控制 。

布局即電路:高頻設計中的PCB考量

在高頻SiC設計中,PCB板不再僅僅是承載元器件的基板,它本身已成為電路的一個有源部分。SiC的開關速度(dV/dt, dI/dt)比硅高出幾個數量級 。根據公式 V=L?(di/dt),PCB走線中納亨(nH)級別的寄生電感都可能在快速電流變化時產生巨大的電壓過沖和振鈴。這不僅可能損壞器件,還會產生嚴重的EMI,并最終劣化音質 。因此,PCB布局——如最小化高頻電流環路(柵極驅動環路、功率環路)的面積、為柵極驅動器使用開爾文源極連接、策略性地放置去耦電容等——對放大器性能的影響,與MOSFET本身的選擇同等重要。這是與低頻硅基設計的一個根本性區別。

輔助電源

為柵極驅動器和控制邏輯提供一個穩定、潔凈的輔助電源至關重要。BTP1521x等高頻DC-DC轉換器芯片是為此類應用設計的理想選擇,能夠提供所需的隔離電源 。

深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊,配套驅動板及驅動IC,請搜索傾佳電子楊茜

wKgZO2izZ52AXhbCAAWqrhkuEMQ018.pngwKgZO2ixr72AFC0AAAgKsqXYEk0569.pngwKgZO2izZ5-AWfgoAAftGrzlebE922.pngwKgZPGizZ6OATf2QAA8TJn5joYA115.pngwKgZPGjIttyAREIWABklZN5v8-0115.pngwKgZO2jHhMyAKnAJAD6jBJ39_Ns005.pngwKgZO2i6CPaAPBQEACVVeotjATY664.png

7. 結論與未來展望

綜合論述:高性能音頻的新基準

傾佳電子的分析表明,先進的D類調制技術、強大的閉環反饋控制與SiC MOSFET卓越的開關性能相結合,已經創造了一個新的技術范式。這一范式不僅滿足了現代應用對高效率和高功率密度的迫切需求,同時也在音頻保真度方面達到了高端系統所要求的嚴苛標準,成功打破了效率與音質不可兼得的傳統桎梏。

前瞻:未來趨勢與市場預測

技術層面:SiC將持續推動技術進步。SiC在高功率的音頻應用中占據優勢。此外,將驅動器、保護電路與功率級高度集成的系統級封裝(SiP)或片上系統(SoC)方案,將是未來提升性能和簡化設計的關鍵方向 。

市場層面:市場預測顯示,在電動汽車(車載充電器、信息娛樂系統)和消費電子(智能音箱、高端音響)等領域的強勁帶動下,D類放大器和寬禁帶半導體市場都將迎來持續的高速增長 。這種共生增長關系將確保研發投入的持續增加,進一步推動成本下降和性能提升,從而鞏固寬禁帶D類放大技術在未來高性能音頻領域的核心地位。
