DRV8823-Q1器件提供集成電機驅動器 打印機和其他辦公自動化設備應用的解決方案。

電機驅動電路包括四個 H 橋驅動器。每個電機驅動塊 采用配置為 H 橋的 N 溝道功率 MOSFET 來驅動電機繞組。

一個簡單的串行接口允許控制電機驅動器的所有功能，只需一個 很少的數字信號。還提供低功耗睡眠功能。

電機驅動器提供PWM電流控制功能。電流是可編程的， 基于外部提供的基準電壓和外部電流檢測電阻。在 此外，八個電流電平（通過串行接口設置）允許雙極性微步進 步進電機。

提供內部關斷功能，用于過流保護、短路 保護、欠壓鎖定和過熱。

DRV8823-Q1 采用 48 引腳 HTSSOP 封裝（環保：RoHS 且無 Sb/Br）。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C4B
• 帶四個 H 橋的 PWM 電機驅動器
  • 驅動兩個步進電機、一個步進電機和
    兩個直流電機，或四個直流電機
  • 每個繞組高達 1.5A 的電流
  • 低導通電阻
  • 可編程最大繞組電流
  • 三位繞組電流控制允許多達
    八個電流電平
  • 可選的慢速或混合衰減模式
• 8V 至 32V 工作電源電壓范圍
• 用于柵極驅動的內部電荷泵
• 內置3.3V基準電壓源
• 串行數字控制接口
• 完全防止欠壓、
  過熱和過流
• 熱增強型表面貼裝封裝

參數

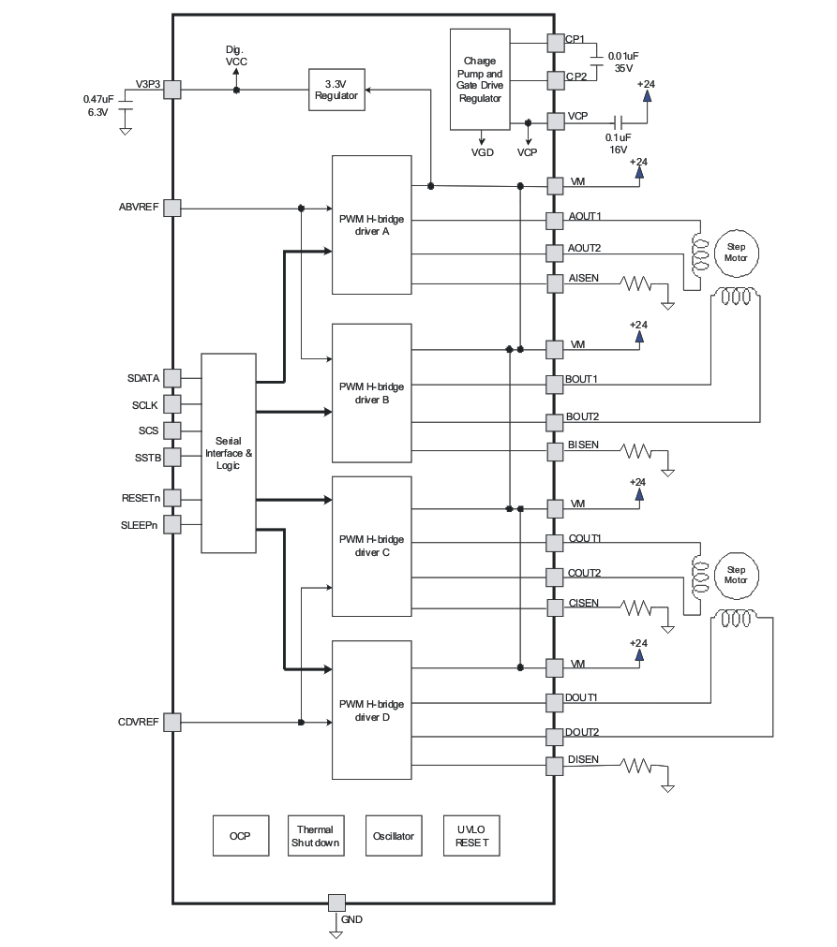

方框圖

?1. 產品概述?
DRV8823-Q1是一款專為汽車應用設計的4橋電機驅動器，適用于打印機和其他辦公自動化設備。該器件集成了四個H橋驅動器，支持驅動兩個步進電機、一個步進電機加兩個直流電機或四個直流電機，每繞組電流最高達1.5A。

?2. 關鍵特性?

• ?汽車級認證?：符合AEC-Q100標準，工作溫度范圍-40°C至125°C。
• ?靈活驅動配置?：支持多種電機組合，PWM電流控制，可編程最大繞組電流（8級電流控制）。
• ?寬電壓范圍?：8V至32V工作電壓，內置電荷泵柵極驅動和3.3V參考電壓。
• ?保護功能?：過流、短路、欠壓鎖定和過熱保護。
• ?封裝?：48引腳HTSSOP封裝（符合RoHS標準）。

?3. 功能描述?

• ?H橋驅動?：每個橋采用N溝道功率MOSFET，支持PWM電流調節和可選的慢衰減/混合衰減模式。
• ?串行接口?：通過簡單串行接口控制所有功能，支持低功耗睡眠模式。
• ?電流調節?：通過外部參考電壓和檢測電阻設置電流，支持微步進控制（適用于雙極步進電機）。

?4. 典型應用?

• ?汽車電子?：如座椅調節、空調風門控制等。
• ?典型電路?：包含電機連接、電源去耦電容、電流檢測電阻及串行控制接口（見圖14）。

?5. 熱管理與布局建議?

• ?散熱設計?：需將熱焊盤連接至PCB地平面，通過多通孔增強散熱。
• ?布局示例?：優先放置大容量電容靠近VM引腳，減小高電流路徑長度（見圖20）。

?6. 文檔支持?

• 提供相關應用報告（如PowerPAD散熱設計、電流衰減模式分析等）和社區資源鏈接。

?7. 訂購信息?

• 型號：DRV8823QDCARQ1，封裝為48引腳HTSSOP，符合RoHS標準，工作溫度-40°C至125°C。

?總結?：DRV8823-Q1是一款高集成度、多功能的汽車級電機驅動芯片，適用于需要精確電流控制和多電機驅動的場景，其豐富的保護功能和靈活的接口設計使其在自動化設備中具有廣泛適用性。
