AMC0x36-Q1 是一款精密、電流隔離的 δ-σ 調制器，具有 ±1V、高阻抗輸入和外部時鐘。高阻抗輸入經過優化，可連接到高阻抗電阻分壓器或其他具有高輸出電阻的電壓信號源。

隔離柵將系統中在不同共模電壓電平下運行的部分分開。隔離柵具有很強的抗磁干擾能力。該屏障經認證可提供高達 5kVRMS（DWV 封裝）的增強隔離和高達 3kVRMS（D 封裝）的基本隔離（60 秒）。
*附件：amc0336-q1.pdf

AMC0x36-Q1 的輸出比特流與外部時鐘同步。結合 sinc3、OSR 256 濾波器，該器件在 39kSPS 采樣率下可實現 14.8 位有效分辨率或 89dB 動態范圍。

AMC0x36-Q1器件采用8引腳、寬體和窄體SOIC封裝，在–40°C至+125°C的溫度范圍內完全額定。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 線性輸入電壓范圍：±1V
• 高輸入阻抗：2.4GΩ（典型值）
• 電源電壓范圍：
  • 高側 （AVDD）：3.0V 至 5.5V
  • 低側 （DVDD）：2.7V 至 5.5V
• 低直流誤差：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：6.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• 高 CMTI：150V/ns（最小值）
• 缺少高側電源檢測
• 低 EMI：符合 CISPR-11 和 CISPR-25 標準
• 隔離等級：
  • AMC0236-Q1：基本隔離
  • AMC0336-Q1：加強隔離
• 安全相關認證：
  • DIN EN IEC 60747-17 （VDE 0884-17）
  • UL1577 標準

參數

方框圖

?一、產品概述?
AMC0x36-Q1系列是面向汽車應用的精密隔離式ΔΣ調制器，包含基本隔離型AMC0236-Q1和增強隔離型AMC0336-Q1兩個型號。該系列器件采用±1V線性輸入范圍，具有高輸入阻抗特性，專為連接高阻抗電阻分壓器或其他高輸出阻抗電壓信號源而優化設計。

?二、核心特性?

• ?汽車級認證?：符合AEC-Q100 Grade 1標準（-40°C至+125°C）
• ?高精度性能?：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：6.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• ?隔離特性?：
  • AMC0236-Q1：基本隔離（最高3kVRMS）
  • AMC0336-Q1：增強隔離（最高5kVRMS）
• ?高共模瞬態抗擾度?：150V/ns（最小值）
• ?低EMI設計?：滿足CISPR-11和CISPR-25標準
• ?電源電壓范圍?：
  • 高側(AVDD)：3.0V至5.5V
  • 低側(DVDD)：2.7V至5.5V

?三、應用領域?

• 牽引逆變器
• 車載充電器
• DC/DC轉換器

?四、技術規格?

1. ?電氣特性?
   • 輸入阻抗：2.4GΩ（典型值）
   • 輸入電容：2pF（典型值）
   • 信噪比(SNR)：89dB（典型值）
   • 有效位數：14.8位（典型值）
   • 采樣率：39kSPS（典型值）
2. ?封裝信息?
   • AMC0236-Q1：D封裝（窄體SOIC，4.9mm×6mm）
   • AMC0336-Q1：DWV封裝（寬體SOIC，5.85mm×11.5mm）

?五、功能描述?

1. ?調制器架構?：采用二階開關電容前饋ΔΣ調制器
2. ?隔離傳輸?：基于SiO2電容隔離屏障，采用開關鍵控(OOK)調制方案
3. ?數字輸出?：輸出與外部時鐘同步的比特流，配合sinc3濾波器（OSR=256）實現高精度轉換

?六、安全認證?

• 符合DIN EN IEC 60747-17 (VDE 0884-17)標準
• 通過UL1577組件認證

?七、設計指導?

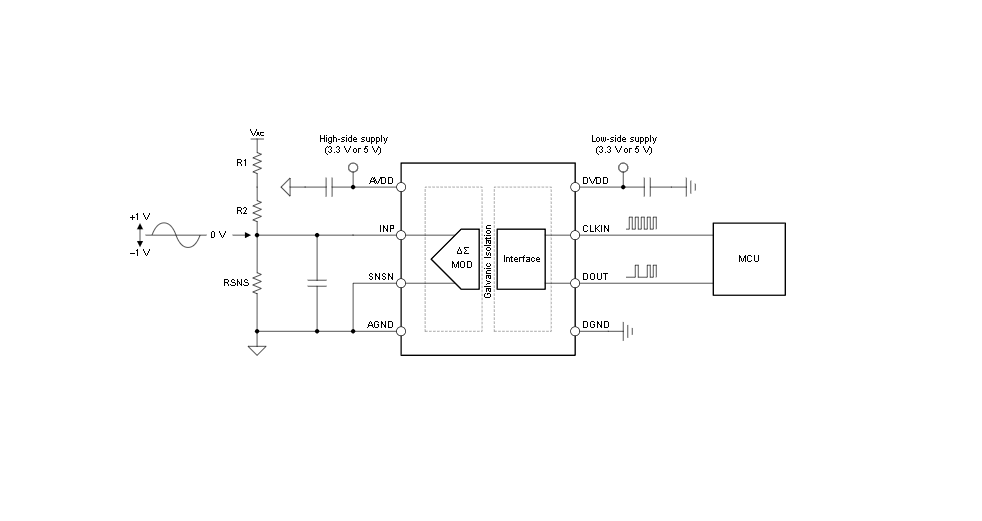

1. ?輸入濾波?：推薦在INP和SNSN之間連接10nF濾波電容
2. ?電源去耦?：高側和低側電源均需配置100nF和1μF電容

?八、典型應用?
文檔提供了三相交流系統線電壓測量的典型應用電路，展示了如何使用多個AMC0x36-Q1器件配合隔離電源實現安全可靠的電壓監測。

該系列器件特別適用于需要高精度電壓測量且要求電氣隔離的汽車電子應用場景
