AMC0x36 是一款精密的電隔離 δ-Σ 調制器，具有 ±1V 高阻抗輸入和外部時鐘。高阻抗輸入經過優化，可連接到高阻抗電阻分壓器或其他具有高輸出電阻的電壓信號源。

隔離柵將系統中在不同共模電壓電平下運行的部分分開。隔離柵具有很強的抗磁干擾能力。該柵經過認證，可提供高達 5kVRMS（DWV 封裝）的增強隔離和高達 3kVRMS（D 封裝）的基本隔離（60 秒）。
*附件：amc0236.pdf

AMC0x36 的輸出比特流與外部時鐘同步。該器件與 sinc3、OSR 256 濾波器相結合，可在 39kSPS 采樣率下實現 14.8 位有效分辨率或 89dB 動態范圍。

AMC0x36 器件采用 8 引腳寬體和窄體 SOIC 封裝，在 –40°C 至 +125°C 的溫度范圍內完全額定。

特性

• 線性輸入電壓范圍：±1V
• 高輸入阻抗：2.4GΩ（典型值）
• 電源電壓范圍：
  • 高側 （AVDD）：3.0V 至 5.5V
  • 低側 （DVDD）：2.7V 至 5.5V
• 低直流誤差：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：6.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• 高 CMTI：150V/ns（最小值）
• 缺少高側電源檢測
• 低 EMI：符合 CISPR-11 和 CISPR-25 標準
• 隔離等級：
  • AMC0236：基本隔離
  • AMC0336：加強隔離
• 安全相關認證：
  • DIN EN IEC 60747-17 （VDE 0884-17）
  • UL1577 標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

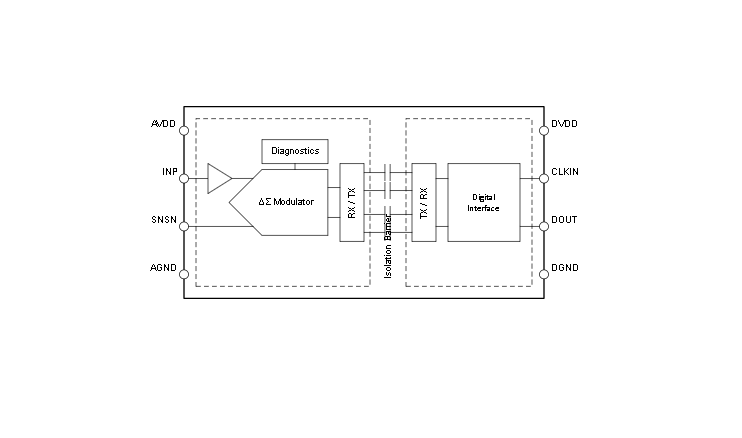

方框圖

?一、產品概述?
AMC0x36系列是德州儀器推出的精密±1V輸入、基礎型（AMC0236）和增強型（AMC0336）隔離Δ-Σ調制器，支持外部時鐘輸入。該系列采用8引腳SOIC封裝，專為高精度隔離電壓檢測場景設計。

?二、核心特性?

• ?高精度輸入?：±1V線性輸入范圍，2.4GΩ典型輸入阻抗
• ?低直流誤差?：最大偏移誤差±0.9mV（最大增益誤差±0.25%）
• ?卓越隔離性能?：
  • AMC0236：基礎隔離（3kVRMS/60s）
  • AMC0336：增強隔離（5kVRMS/60s）
• ?高抗干擾能力?：最小CMTI 150V/ns
• ?寬電源范圍?：高側3.0-5.5V，低側2.7-5.5V
• ?安全認證?：符合DIN EN IEC 60747-17 (VDE 0884-17)和UL1577標準

?三、技術規格?

• ?分辨率?：配合sinc3濾波器（OSR=256）達14.8有效位
• ?采樣率?：39kSPS
• ?溫度范圍?：-40°C至+125°C
• ?功耗?：高側電流5.3mA（典型），低側電流3.6mA（典型）

?四、封裝與引腳配置?

?引腳功能?：

1. AVDD - 高側電源
2. INP - 模擬輸入正端
3. SNSN - 模擬輸入負端
4. AGND - 高側地
5. DGND - 低側地
6. DOUT - 數據輸出
7. CLKIN - 時鐘輸入（內置1.5MΩ下拉電阻）
8. DVDD - 低側電源

?五、關鍵應用領域?

• 電機驅動系統
• 光伏逆變器
• 服務器電源單元
• 儲能系統

?六、核心技術特點?

1. ?調制架構?：采用開關鍵控調制方案，載波頻率480MHz
2. ?輸入保護?：集成ESD保護電路，支持高阻抗電阻分壓器連接
3. ?診斷功能?：
   • 高側電源缺失檢測
   • 輸入過范圍指示
4. ?低EMI設計?：滿足CISPR-11和CISPR-25標準

?七、設計要點?

• 推薦使用RC輸入濾波器，截止頻率建議比調制器采樣頻率低兩個數量級
• 電源去耦電容應盡可能靠近器件引腳
• 輸入引腳不得懸空，避免使用保護二極管

?八、性能表現?

• 動態范圍：89dB（OSR=256）
• 總諧波失真：-91dB（典型）
• 電源抑制比：-83dB（直流），-63dB（交流）

?九、典型應用電路?
適用于三相交流系統線電壓檢測，通過高阻抗電阻分壓器將高壓信號轉換為±1V范圍

該系列器件通過二氧化硅電容隔離屏障實現可靠的信號傳輸，在工業噪聲環境中保持高精度測量性能，特別適合需要安全隔離的功率轉換應用場景。
