AMC0x36 是一款精密、電流隔離的 δ-σ 調制器，具有 ±1V 高阻抗輸入和外部時鐘。高阻抗輸入經過優化，可連接到高阻抗電阻分壓器或其他具有高輸出電阻的電壓信號源。

隔離柵將系統中在不同共模電壓電平下運行的部分分開。隔離柵具有很強的抗磁干擾能力。該屏障經認證可提供高達 5kVRMS（DWV 封裝）的增強隔離和高達 3kVRMS（D 封裝）的基本隔離（60 秒）。
*附件：amc0336.pdf

AMC0x36 的輸出比特流與外部時鐘同步。結合 sinc3、OSR 256 濾波器，該器件在 39kSPS 采樣率下可實現 14.8 位有效分辨率或 89dB 動態范圍。

AMC0x36 器件采用 8 引腳寬體和窄體 SOIC 封裝，在 –40°C 至 +125°C 的溫度范圍內完全額定。

特性

• 線性輸入電壓范圍：±1V
• 高輸入阻抗：2.4GΩ（典型值）
• 電源電壓范圍：
  • 高側 （AVDD）：3.0V 至 5.5V
  • 低側 （DVDD）：2.7V 至 5.5V
• 低直流誤差：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：6.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）
• 高 CMTI：150V/ns（最小值）
• 缺少高側電源檢測
• 低 EMI：符合 CISPR-11 和 CISPR-25 標準
• 隔離等級：
  • AMC0236：基本隔離
  • AMC0336：加強隔離
• 安全相關認證：
  • DIN EN IEC 60747-17 （VDE 0884-17）
  • UL1577 標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

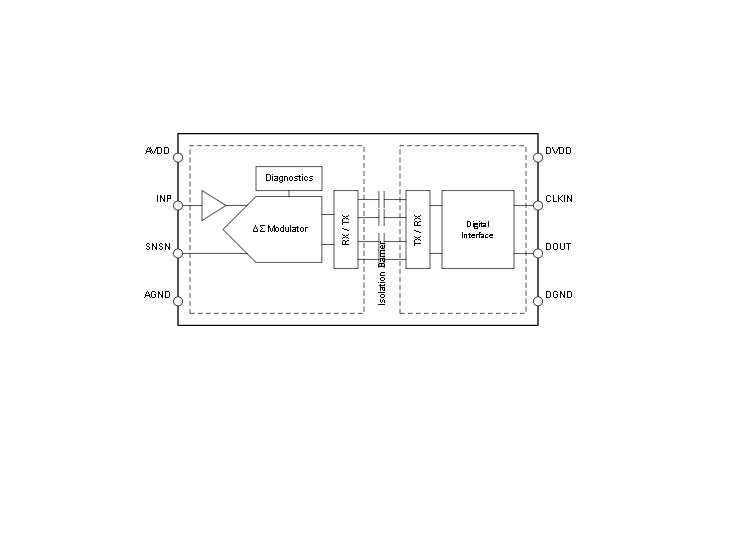

方框圖

?一、產品概述?
AMC0x36是一款精密、±1V輸入、基本和增強隔離的Δ-Σ調制器，采用外部時鐘。該器件具有高輸入阻抗（典型值2.4GΩ），專為連接高阻抗電阻分壓器或其他具有高輸出電阻的電壓信號源而優化。

?二、主要特性?

?電氣特性?

• ?輸入電壓范圍?：±1V線性范圍
• ?電源電壓?：
  • 高側(AVDD)：3.0V至5.5V
  • 低側(DVDD)：2.7V至5.5V
• ?低DC誤差?：
  • 失調誤差：±0.9mV（最大值）
  • 失調漂移：6.5μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±35ppm/°C（最大值）

?性能指標?

• ?高CMTI?：150V/ns（最小值）
• ?低EMI?：符合CISPR-11和CISPR-25標準
• ?分辨率?：結合sinc3、OSR 256濾波器，在39kSPS采樣率下實現14.8位有效位數或89dB動態范圍

?三、隔離規格?

?隔離等級?

• ?AMC0236?：基本隔離
• ?AMC0336?：增強隔離

?認證標準?

• DIN EN IEC 60747-17 (VDE 0884-17)
• UL1577
• 完全指定在擴展工業溫度范圍：-40°C至+125°C

?四、封裝信息?

?器件型號與封裝?

• ?AMC0236?：D封裝（SOIC，8引腳），尺寸4.9mm × 6mm
• ?AMC0336?：DWV封裝（SOIC，8引腳），尺寸5.85mm × 11.5mm

?五、應用領域?

• 電機驅動器
• 光伏逆變器
• 服務器電源單元(PSU)
• 儲能系統

?六、技術架構?

?調制器設計?

• 采用二階開關電容前饋Δ-Σ調制器
• 使用開關鍵控(OOK)調制方案通過SiO2基電容隔離屏障傳輸數據
• 內部載波頻率：480MHz

?引腳功能?

• ? 引腳1 (AVDD) ?：模擬（高側）電源
• ? 引腳2 (INP) ?：同相模擬輸入
• ? 引腳3 (SNSN) ?：AGND檢測引腳和調制器反相輸入
• ? 引腳4 (AGND) ?：模擬（高側）地
• ? 引腳5 (DGND) ?：數字（低側）地
• ? 引腳6 (DOUT) ?：調制器數據輸出
• ? 引腳7 (CLKIN) ?：調制器時鐘輸入
• ? 引腳8 (DVDD) ?：數字（低側）電源

?七、工作模式?

• ?關斷狀態?：低側電源低于DVDDUV閾值
• ?高側電源缺失?：輸出恒定邏輯0比特流
• ?模擬輸入過范圍?：每128個時鐘周期輸出一個邏輯0
• ?模擬輸入欠范圍?：每128個時鐘周期輸出一個邏輯1
• ?正常工作?：所有參數在推薦工作條件內

?八、電源建議?

• 高側電源(AVDD)通常通過隔離DC/DC轉換器從低側電源(DVDD)生成
• 推薦使用基于SN6501推挽驅動器和變壓器的低成本方案

?九、典型應用?

• 三相交流系統線電壓檢測
• 電阻分壓器設計：總阻抗1.8MΩ，單元電阻值604kΩ
• 輸入濾波器設計：RC濾波器，截止頻率通常比調制器采樣頻率低兩個數量級

?十、設計注意事項?

• 器件上電時不要將模擬輸入(INP引腳)懸空
• 不要在輸入(INP引腳)連接保護二極管
• 推薦使用TI的C2000或Sitara微控制器系列進行比特流濾波

該器件特別適用于需要高精度電壓測量和電氣隔離的工業應用，為現代電力電子系統提供可靠的信號調理解決方案。
