TX73L64是一種高度集成、高性能的超聲成像系統發射裝置。該器件共有64個脈沖發生器電路、64個發射/接收開關(稱為T/R或TR開關)、32個LNA電路,并支持片上波束形成器(TxBF)。T/R開關還執行2:1復用作,將2通道的輸入復用到1個LNA。該器件還集成了片內浮動電源,可減少所需的高壓電源數量。
*附件:tx73l64.pdf
TX73L64有一個脈沖發生器電路,可產生三級高壓脈沖(高達 ±100 V),用于激發超聲換能器的多個通道。該設備總共支持 64 個輸出。最大輸出電流為1A。
該設備可用作許多應用的發射器設備,如超聲成像、無損檢測、聲納、激光雷達、海洋導航系統、腦成像系統等。
特性
- 發射器支持:
- 64 通道 3 電平脈沖發生器和有源發射/接收 (T/R) 開關
- 3級脈沖發生器:
- 最大輸出電壓:±100V
- 最小輸出電壓:±1V
- 最大輸出電流:1A
- 真正歸零,將輸出放電到地
- 5MHz時的二次諧波為–40dBc
- –3 dB帶寬,400Ω ||125pF 負載
- 22MHz,用于±100V電源
- 極低的接收功率:2.8mW/ch
- 有源發送/接收 (T/R) 開關,具有:
- 導通電阻為22Ω
- 開啟和關閉時間:100ns
- 2:1 通道復用到 LNA 輸入
- LNA的
- 支持最大500mVpp的輸入擺幅
- 增益為24dB
- HD2 為 -55 dBc,HD3 為 40dBc,頻率為 5MHz
- 可編程輸入阻抗與源阻抗 100、200 相匹配。400 和 800Ω,支持 DTGC
- 片上光束形成器具有:
- 高速(最大 400MHz)、2 通道 LVDS 串行編程接口。
- 編程時間短:≈1μs用于延遲配置文件更新
- 32位校驗和,用于檢測錯誤的SPI寫入
- 支持 CMOS 串行編程接口(最大 50MHz)
- 高可靠性特點:

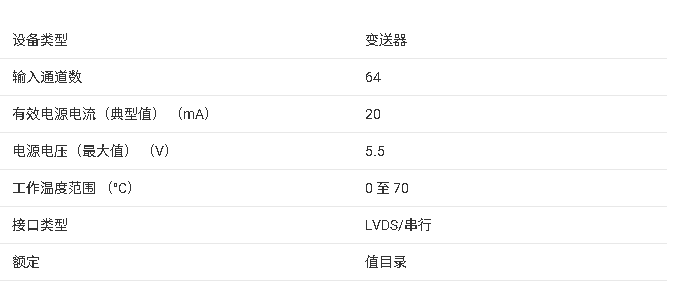

參數

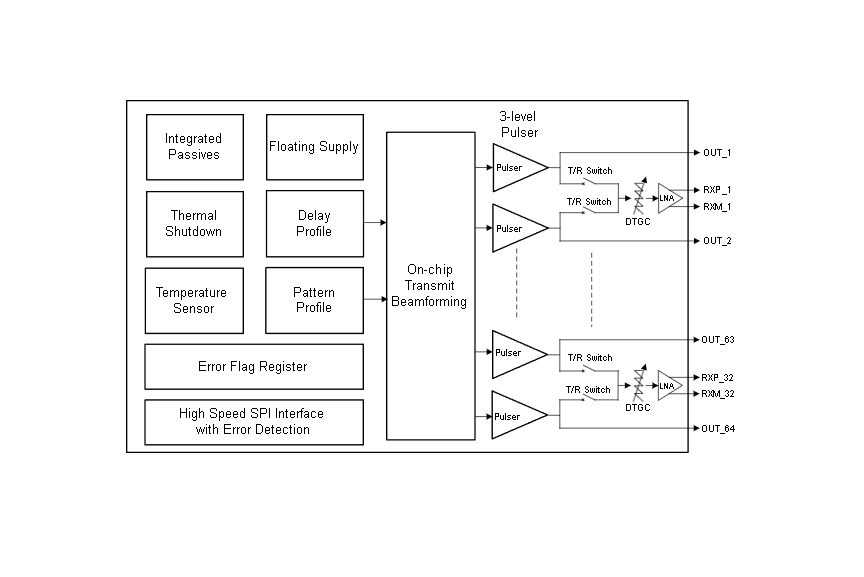

方框圖
?一、產品概述?
TX73L64是德州儀器(TI)推出的高度集成、高性能超聲成像系統發射器設備。該器件集成了64通道三級脈沖發生器、收發開關、32通道復用接收器和片上波束成形器,采用FC-BGA-196封裝(12mm×12mm)。
?二、核心特性?
?發射器特性?
- 64通道三級脈沖發生器
- 最大輸出電壓:±100V
- 最小輸出電壓:±1V
- 最大輸出電流:1A
- 真正歸零功能,可將輸出放電至地
- 5MHz時二次諧波為-40dBc
- 400Ω||125pF負載下-3dB帶寬:22MHz(±100V供電)
- 極低接收功耗:2.8mW/通道
?收發開關特性?
- 導通電阻:22Ω
- 導通和關斷時間:100ns
- 2:1通道復用至LNA輸入
?低噪聲放大器(LNA)特性?
- 最大輸入擺幅:500mVpp
- 增益:24dB
- 5MHz時HD2為-55dBc,HD3為-40dBc
- 可編程輸入阻抗:支持100、200、400和800Ω匹配,帶DTGC支持
?三、片上波束成形器?
- 基于通道的收發開關開關控制
- 延遲分辨率:半個波束成形器時鐘周期(最小2.5ns)
- 最大延遲:2^14個波束成形器時鐘周期
- 最大波束成形器時鐘速度:200MHz
- 片上RAM用于存儲模式和延遲配置文件
- 512×32存儲器,用于存儲4個通道組的波束成形模式和延遲
- 支持全局重復功能,實現長持續時間模式
?四、編程接口?
- 高速2通道LVDS串行編程接口(最高400MHz)
- 低編程時間:延遲配置文件更新約1μs
- 32位校驗和檢測錯誤的SPI寫入
- 支持CMOS串行編程接口(最高50MHz)
?五、高可靠性特性?
- 內部溫度傳感器和自動熱關斷
- 無特定電源時序要求
- 錯誤標志寄存器檢測故障條件
- 集成用于浮動電源和偏置電壓的無源元件
- 小尺寸封裝:FC-BGA-196(12mm×12mm),0.8mm間距
?六、應用領域?
- 超聲成像系統
- 壓電驅動器
- 探頭內超聲成像
- 還可用于無損檢測、聲納、激光雷達、海洋導航系統、腦成像系統等
?七、技術規格?
- 脈沖重復時間(PRT):代表TR_BF_SYNC周期
- 脈沖重復頻率(PRF):代表TR_BF_SYNC頻率
- 接收模式:所有通道收發開關處于導通狀態的持續時間
?八、電源要求?
- 高壓電源:AVDDP_HV和AVDDM_HV
- 低壓電源:AVDDP_5、AVDDM_5和AVDDP_1P8
?九、封裝信息?
- 封裝類型:FC-BGA-196
- 外形尺寸:12.0mm×12.0mm
- 工作溫度:0°C至70°C
該器件通過集成浮動電源減少了所需高壓電源的數量,提供了完整的超聲成像發射解決方案,具有高性能、高集成度和高可靠性的特點
-
